传感器与检测实验指导书 2018.09
传感器与检测实验指导书 2018.09
目录 CSY一2000型传感器与检测技术实验台说明书 CSY一3000型传感器与检测技术实验台说明书 实验一电容式传感器测位移特性实验 实验二 直流激励时线性霍尔传感器测位移特性实验 实验三电涡流传感器测量位移特性实验
目 录 CSY－2000型传感器与检测技术实验台说明书 CSY－3000型传感器与检测技术实验台说明书 实验一 电容式传感器测位移特性实验 实验二 直流激励时线性霍尔传感器测位移特性实验 实验三 电涡流传感器测量位移特性实验
CSY一2000型传感器与检测技术实验台 说 明 书 一、实验台的组成 CSY一2000型传感器与检测技术实验台由主机箱、传感器、实验电路（实验模板）、转动 源、振动源、温度源、数据采集卡及处理软件、实验桌等组成。 1、主机箱：提供高稳定的±15V、±5V、+5V、±2V~±10V(步进可调)、十2V~+ 24V(连续可调)直流稳压电源：音频信号源（音频振荡器）1Kz~10Kz(连续可调)： 低频信号源（低频振荡器）1Hz~30Hz(连续可调)：传感器信号调理电路：智能调节仪： 计算机通信口；主机箱上装有电压、气压等相关数显表。其中，直流稳压电源、音频振荡 器、低频振荡器都具有过载保护功能，在排除接线错误后重新开机恢复正常工作。主机箱 右侧面装有供电电源插板及漏电保护开关。 2、振动源（动态应变振动梁与振动台）：振动频率3Hz~30Hz可调（谐振频率9Hz~12Hz 左右)： 3、转动源：手动控制0转/分~2400转/分、自动控制300~2200转/分。 4、温度源：常温~200℃。 5、气压源：0~20Kpa(连续可调)。 6、传感器：基本型有箔式应变片(3502)传感器（秤重200g)、扩散硅压力传感器(20Kpa)、 差动变压器（士4mm)、电容式位移传感器（士2.5mm)、霍尔式位移传感器（±1mm)、霍尔式转 速传感器(2400转/分)、磁电转速传感器(250转/分~2400转/分)、压电式传感器电涡流 传感器(1mm)、光纤位移传感器(1mm)、光电转速传感器(2400转/分)、集成温度(AD590)传 感器（室温~150℃）、K热电偶（室温~180℃）、E热电偶（室温~180℃）、Pt100铂电阻（室 温~180℃)、Cu50铜电阻（室温~100℃）、湿敏传感器(10~95%D、气敏传感器(50~ 2000ppm)等。 增强型：基本型基础上可选配扭矩传感器(25N·m)、超声位移传感器(200~1500mm)、PSD位 置传感器（士2mm)、CCD电荷耦合器件、光栅位移传感器(25mm)、红外热释电传感器、指纹 传感器（演示）等。 7、调理电路（实验模板）：基本型有电桥及调平衡网络、差动放大器、电压放大器、电 荷放大器、电容变换器、电涡流变换器、光电变换器、温度变换器、移相器、相敏检波器
CSY－2000 型传感器与检测技术实验台 说 明 书 一、实验台的组成 CSY－2000 型传感器与检测技术实验台由主机箱、传感器、实验电路(实验模板)、转动 源、振动源、温度源、数据采集卡及处理软件、实验桌等组成。 1、主机箱：提供高稳定的±15V、±5V、＋5V、±2V～±10V（步进可调）、＋2V～＋ 24V（连续可调）直流稳压电源；音频信号源（音频振荡器）1KHz～10KHz（连续可调）； 低频信号源（低频振荡器）1Hz～30Hz（连续可调）；传感器信号调理电路；智能调节仪； 计算机通信口；主机箱上装有电压、气压等相关数显表。其中，直流稳压电源、音频振荡 器、低频振荡器都具有过载保护功能，在排除接线错误后重新开机恢复正常工作。主机箱 右侧面装有供电电源插板及漏电保护开关。 2、振动源（动态应变振动梁与振动台）：振动频率 3Hz～30Hz 可调（谐振频率 9Hz～12Hz 左右）； 3、转动源：手动控制 0 转/分～2400 转／分、自动控制 300～2200 转／分。 4、温度源：常温～200℃。 5、气压源：0～20Kpa（连续可调）。 6、传感器：基本型有箔式应变片(350Ω)传感器(秤重 200g)、扩散硅压力传感器(20Kpa)、 差动变压器(±4mm)、电容式位移传感器(±2.5mm)、霍尔式位移传感器(±1mm)、霍尔式转 速传感器(2400 转/分)、磁电转速传感器(250 转/分～2400 转/分)、压电式传感器电涡流 传感器(1mm)、光纤位移传感器(1mm)、光电转速传感器(2400 转/分)、集成温度(AD590)传 感器(室温～150℃)、K 热电偶(室温～180℃)、E 热电偶(室温～180℃)、Pt100 铂电阻(室 温～180℃)、Cu50 铜电阻(室温～100℃)、湿敏传感器(10～95％RH)、气敏传感器(50～ 2000ppm)等。 增强型：基本型基础上可选配扭矩传感器(25N·m)、超声位移传感器(200～1500mm)、PSD 位 置传感器(±2mm)、CCD 电荷耦合器件、光栅位移传感器(25mm)、红外热释电传感器、指纹 传感器(演示)等。 7、调理电路(实验模板)：基本型有电桥及调平衡网络、差动放大器、电压放大器、电 荷放大器、电容变换器、电涡流变换器、光电变换器、温度变换器、移相器、相敏检波器
低通滤波器。增强型增加与选配传感器配套的实验模板。 8、数据采集处理软件，另附。 9、实验台：尺寸为1600×800×750mm,实验台桌上预留了计算机及示波器安放位置。 二、电路原理 实验电路原理已印刷在面板上（实验模板上），实验接线图参见文中的具体实验内容。 三、使用方法 1、开机前将电压表显示选择旋钮打到2V档：电流表显示选择旋钮打到200mA档：步进 可调直流稳压电源旋钮打到±2V档：其余旋钮都打到中间位置。 2、将AC220V电源线插头插入市电插座中，合上电源开关，数显表显示0000，表示 实验台已接通电源。 3、做每个实验前应先阅读实验指南，每个实验均应在断开电源的状态下按实验线路接 好连接线（实验中用到可调直流电源时，应在该电源调到实验值后再接到实验线路中），检 查无误后方可接通电源。 4、合上调节仪（器）电源开关，设置调节仪（器）参数：调节仪（器）的PV窗显示测量值：SV窗 显示设定值（具体内容参见实验）。 5、数据采集卡及处理软件使用方法另附说明。 四、仪器维护及故障排除 1、维护 ()防止硬物撞击、划伤实验台面：防止传感器跌落地面。 (②)实验完毕要将传感器、配件及连线全部整理放置好。 2、故障排除 (1)开机后数显表都无显示，应查AC220N电源有否接通：主机箱侧面AC220V插 座中的保险丝是否烧断。如都正常，则更换主机箱中主机电源。 (2)转动源不工作，则手动输入十12V电压，如不工作，更换转动源：如工作正常，应 查调节仪设置是否准确：控制输出V0有无电压，如无电压，更换主机箱中的转速控制板。 (3)振动源不工作，检查主机箱面板上的低频振荡器有无输出，如无输出，更换信号板： 如有输出，更换振动源的振荡线圈。 (4)温度源不工作，检查温度源电源开关有否打开：温度源的保险丝是否烧断：调节仪 设置是否准确。如都正常，则更换温度源

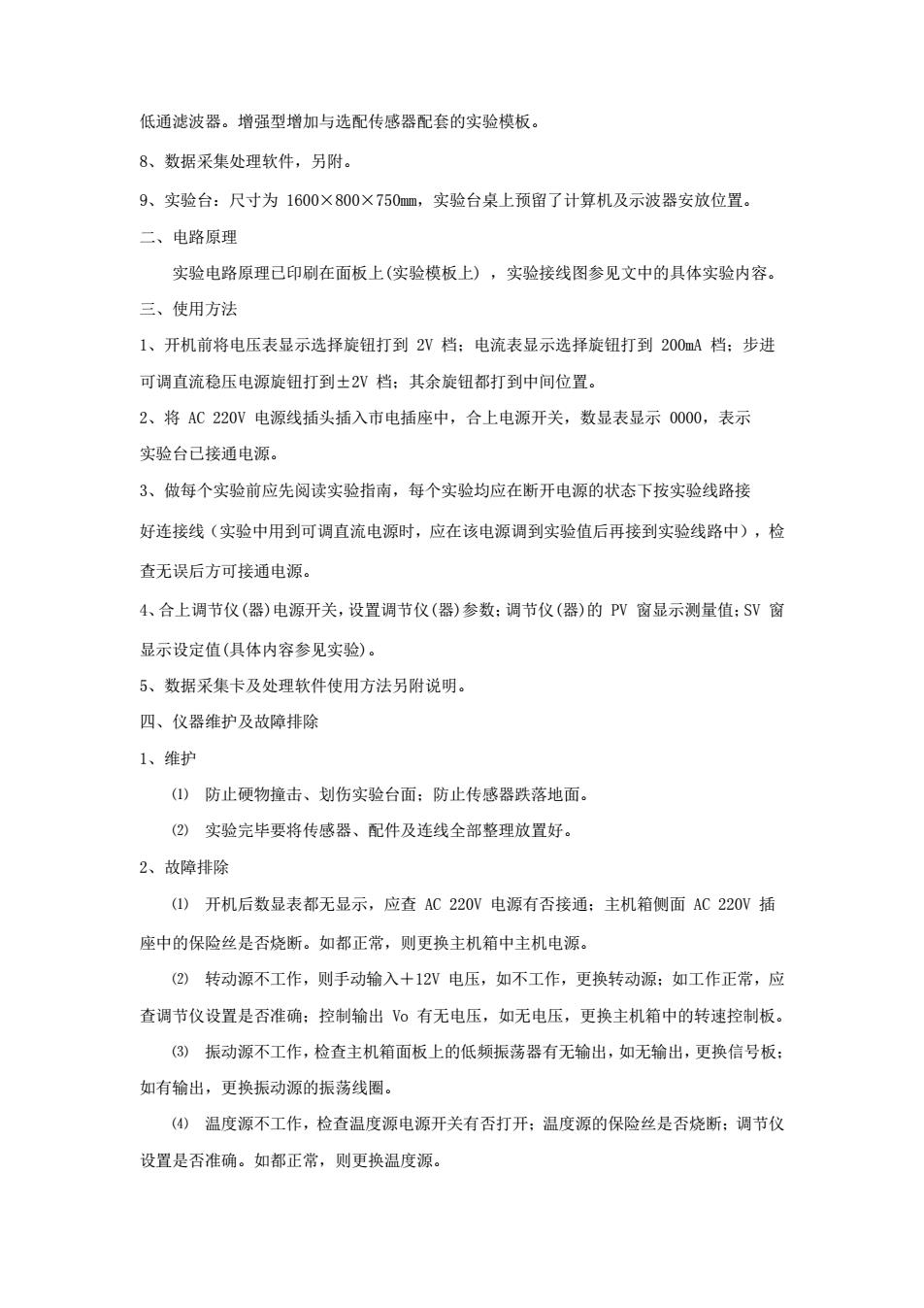

低通滤波器。增强型增加与选配传感器配套的实验模板。 8、数据采集处理软件，另附。 9、实验台：尺寸为 1600×800×750mm，实验台桌上预留了计算机及示波器安放位置。 二、电路原理 实验电路原理已印刷在面板上(实验模板上) ，实验接线图参见文中的具体实验内容。 三、使用方法 1、开机前将电压表显示选择旋钮打到 2V 档；电流表显示选择旋钮打到 200mA 档；步进 可调直流稳压电源旋钮打到±2V 档；其余旋钮都打到中间位置。 2、将 AC 220V 电源线插头插入市电插座中，合上电源开关，数显表显示 0000，表示 实验台已接通电源。 3、做每个实验前应先阅读实验指南，每个实验均应在断开电源的状态下按实验线路接 好连接线（实验中用到可调直流电源时，应在该电源调到实验值后再接到实验线路中），检 查无误后方可接通电源。 4、合上调节仪(器)电源开关，设置调节仪(器)参数；调节仪(器)的 PV 窗显示测量值；SV 窗 显示设定值(具体内容参见实验)。 5、数据采集卡及处理软件使用方法另附说明。 四、仪器维护及故障排除 1、维护 ⑴ 防止硬物撞击、划伤实验台面；防止传感器跌落地面。 ⑵ 实验完毕要将传感器、配件及连线全部整理放置好。 2、故障排除 ⑴ 开机后数显表都无显示，应查 AC 220V 电源有否接通；主机箱侧面 AC 220V 插 座中的保险丝是否烧断。如都正常，则更换主机箱中主机电源。 ⑵ 转动源不工作，则手动输入＋12V 电压，如不工作，更换转动源；如工作正常，应 查调节仪设置是否准确；控制输出 Vo 有无电压，如无电压，更换主机箱中的转速控制板。 ⑶ 振动源不工作，检查主机箱面板上的低频振荡器有无输出，如无输出，更换信号板； 如有输出，更换振动源的振荡线圈。 ⑷ 温度源不工作，检查温度源电源开关有否打开；温度源的保险丝是否烧断；调节仪 设置是否准确。如都正常，则更换温度源
五、注意事项 1、在实验前务必详细阅读实验指南。 2、严禁用酒精、有机溶剂或其它具有腐蚀性溶液擦洗主机箱及面板。 3、请勿将主机箱的电源、信号源输出端与地（⊥）短接，因短接时间长易造成电路故障。 4、请勿将主机箱的±130005X源引入实验电路时接错。 5、在更换接线时，应断开电源，只有在确保接线无误后方可接通电源。 6、实验完毕后，请将传感器及附件放回原处。 7、如果实验台长期未通电使用，在实验前先通电十分钟预热，再检查按一次漏电保护 按钮是否有效。 8、实验接线时，要握住手柄插拔实验线，不能拉扯实验线
五、注意事项 1、在实验前务必详细阅读实验指南。 2、严禁用酒精、有机溶剂或其它具有腐蚀性溶液擦洗主机箱及面板。 3、请勿将主机箱的电源、信号源输出端与地（⊥）短接，因短接时间长易造成电路故障。 4、请勿将主机箱的±\u30005X源引入实验电路时接错。 5、在更换接线时，应断开电源，只有在确保接线无误后方可接通电源。 6、实验完毕后，请将传感器及附件放回原处。 7、如果实验台长期未通电使用，在实验前先通电十分钟预热，再检查按一次漏电保护 按钮是否有效。 8、实验接线时，要握住手柄插拔实验线，不能拉扯实验线
