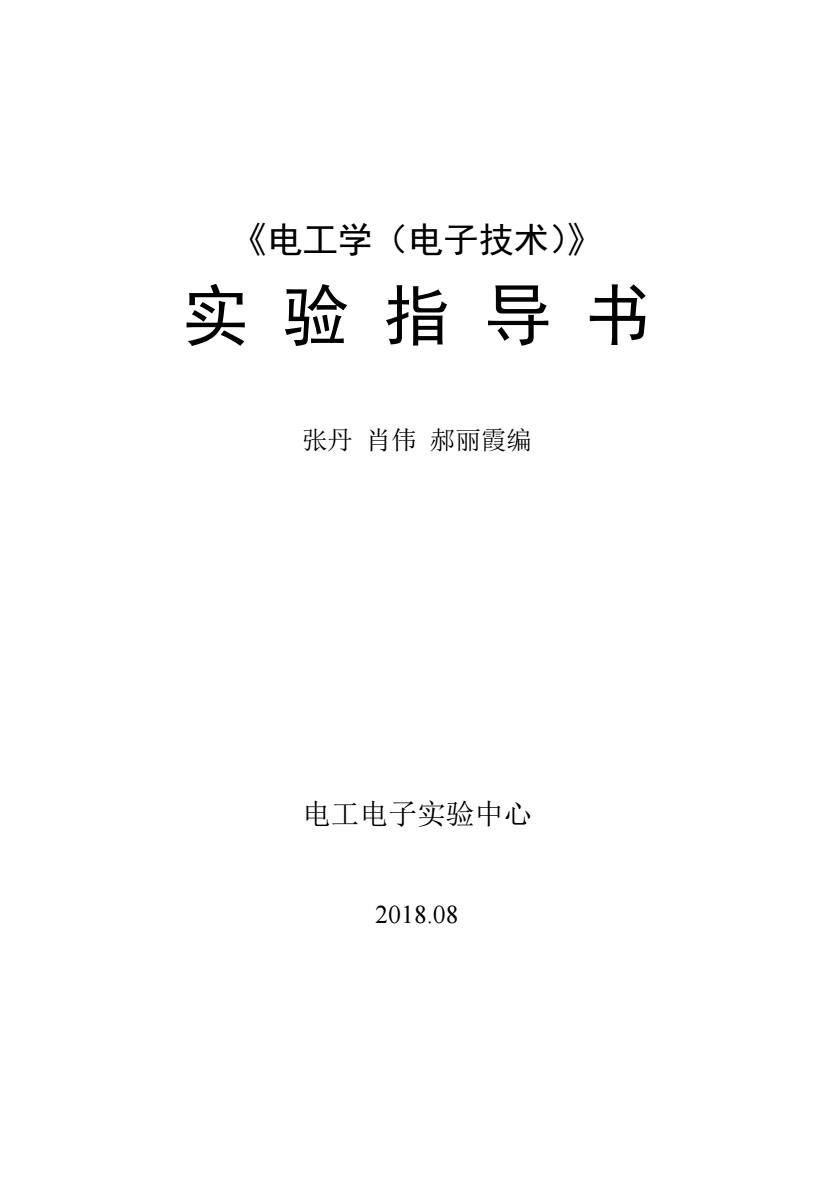

《电工学（电子技术）》 实验指导书 张丹肖伟郝丽霞编 电工电子实验中心 2018.08
《电工学（电子技术）》 实 验 指 导 书 张丹 肖伟 郝丽霞编 电工电子实验中心 2018.08
实验前必读 为保证实验教学的质量与水平，维护实验室仪器设备的完好， 保证同学人身安全，希望同学认真阅读下列内容： 一、凡进人实验室进行实验的学生必须严格遵守实验室的各 项规章制度： 二、每次实验前，必须认真阅读实验指导书和实验教材，听 从指导教师的指导，在了解仪器设备的性能之后，严格按照规程 进行操作： 三、严格遵守实验室纪律，爱护仪器设备和实验设施： 四、珍惜实验时间，重视实验技能训练： 五、实验结束后，做好仪器设备和实验器材的整理，经教师 验收仪器设备和实验数据后方可离开实验室： 六、提倡严谨科学的实验作风，如实做好实验记录，认真完 成实验报告，注意培养分析问题和解决问题的能力： 七、注意人身安全，爱护仪器设备，因不按规定程序操作而 造成人身伤害或造成仪器设备损坏者按规定作出严肃处理或赔偿 经济损失： 八、实验过程中应保持安静，遵守秩序，维护实验室的清洁 整齐
实验前必读 为保证实验教学的质量与水平，维护实验室仪器设备的完好， 保证同学人身安全，希望同学认真阅读下列内容： 一、凡进人实验室进行实验的学生必须严格遵守实验室的各 项规章制度； 二、每次实验前，必须认真阅读实验指导书和实验教材，听 从指导教师的指导，在了解仪器设备的性能之后，严格按照规程 进行操作； 三、严格遵守实验室纪律，爱护仪器设备和实验设施； 四、珍惜实验时间，重视实验技能训练； 五、实验结束后，做好仪器设备和实验器材的整理，经教师 验收仪器设备和实验数据后方可离开实验室； 六、提倡严谨科学的实验作风，如实做好实验记录，认真完 成实验报告，注意培养分析问题和解决问题的能力； 七、注意人身安全，爱护仪器设备，因不按规定程序操作而 造成人身伤害或造成仪器设备损坏者按规定作出严肃处理或赔偿 经济损失； 八、实验过程中应保持安静，遵守秩序，维护实验室的清洁 整齐

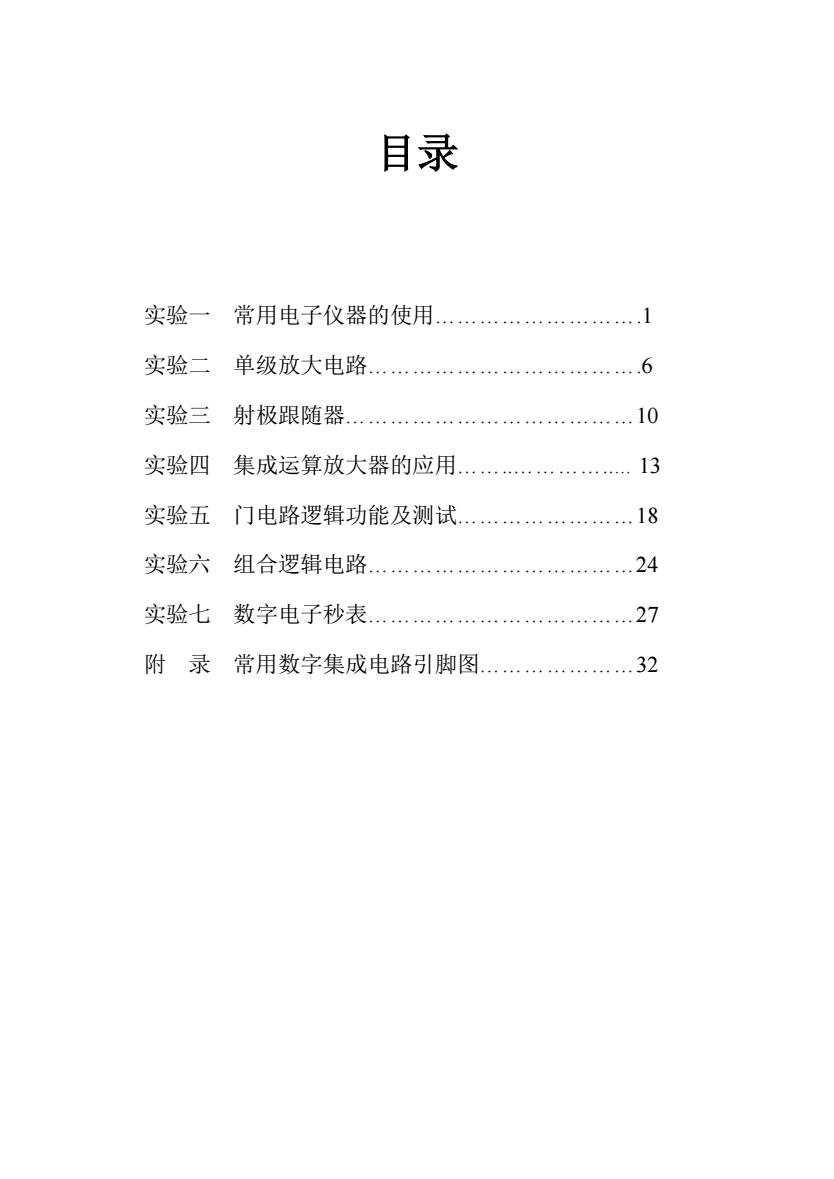

目录 实验一常用电子仪器的使用 实验二单级放大电路.. .6 实验三射极跟随器.... 10 实验四集成运算放大器的应用 … 13 实验五门电路逻辑功能及测试… .18 实验六组合逻辑电路 24 实验七数字电子秒表. 27 附录常用数字集成电路引脚图.. 32
目录 实验一 常用电子仪器的使用……………………….1 实验二 单级放大电路……………………………….6 实验三 射极跟随器…………………………………10 实验四 集成运算放大器的应用……..…………..… 13 实验五 门电路逻辑功能及测试……………………18 实验六 组合逻辑电路………………………………24 实验七 数字电子秒表………………………………27 附 录 常用数字集成电路引脚图…………………32
实验一常用电子仪器的使用 一、实验目的 1.学会万用表的使用方法： 2.学会用示波器测试电压波形、幅度、频率的基本方法： 3.学会正确调节函数信号发生器频率、幅度的方法： 4.学会交流毫伏表的使用方法等。 二、实验仪器 1.DS-5000系列数字示波器： 2.TH一SG10型数字合成信号发生器： 3.FLUKE-15B数字万用表： 4.智能真有效值交流数字毫伏表： 三、预习要点 在电子技术实验中，经常使用的电子仪器示波器、信号发生器、万用 表、交流毫伏表等，在实验台上，与电子电路相互连接，可以完成对电子电 路的各种测试。在实验中要对各种电子仪器进行综合使用，可按照信号的流 向，以连线简捷，调节顺手，观察和读数方便的原则合理布局。接线时注意 各仪器的公共接地端应连接在一起，称为共地。 四、实验内容及步骤 1.数字万用表的使用 FLUKE-15B(福禄克)数字万用表可以 253 用来测量交直流电压和电流、电阻、电容、 AC 二极管正向压降等。使用时要注意黑表笔接 “COM”。 电表有手动和自动量程两个选择。在自) 动量程模式内，电表会为检测到的输入选择最佳量程。你可以手动选择按
实验一 常用电子仪器的使用 一、实验目的 1．学会万用表的使用方法； 2．学会用示波器测试电压波形、幅度、频率的基本方法； 3．学会正确调节函数信号发生器频率、幅度的方法； 4．学会交流毫伏表的使用方法等。 二、实验仪器 1．DS-5000 系列数字示波器； 2．TH—SG10 型数字合成信号发生器； 3．FLUKE-15B 数字万用表； 4．智能真有效值交流数字毫伏表； 三、预习要点 在电子技术实验中，经常使用的电子仪器示波器、信号发生器、万用 表、交流毫伏表等，在实验台上，与电子电路相互连接，可以完成对电子电 路的各种测试。在实验中要对各种电子仪器进行综合使用，可按照信号的流 向，以连线简捷，调节顺手，观察和读数方便的原则合理布局。接线时注意 各仪器的公共接地端应连接在一起，称为共地。 四、实验内容及步骤 1．数字万用表的使用 FLUKE-15B（福禄克）数字万用表可以 用来测量交直流电压和电流、电阻、电容、 二极管正向压降等。使用时要注意黑表笔接 “COM”。 电表有手动和自动量程两个选择。在自 动量程模式内，电表会为检测到的输入选择最佳量程。你可以手动选择按
“RANGE”来改变自动量程。要退出手动选择只要按住“RANGE”两秒种即 可。 ★在实验台上直流稳压电源区分别测量下+5V、-5V、+12V、-12V和 035V三组电源的电压值。 2.TH-SG10型数字合成信号发生器 本仪器具有输出函数信号、调频、FSK、 PSK、频率扫描等信号的功能，输出波形有正 细银数业卡专4生青无1王 行 弦波、方波和TTL波。 频率范围为10mHz~10Mz,分辨率为1μHz,频率误差≤±5×105。 幅度范围为2mV~20Vm-p(高阻)、1mV~10V.-p(502),最高分辨率 为2μV(高阻)、1μV-p(502)。 其中V表示为电压的峰-峰值。 例如，设置输出“20mV-P,10KHz)正弦信号的步骤如下： 1)打开电源： 2)按下“频率”按键→由右侧数码键盘分别输入“1、0”→按下单 位按键“调制/Kz”,此时，屏幕显示“10KHz”: 3)按下“幅度”按键→由右侧数码键盘分别输入“2、0”→按下单 位按键“偏移/mV”,此时，屏幕显示“20mV-”: 4)按下“波形”键，选择输出正弦波，此时，屏幕显示为正弦波形符 号。 ★改变频率和幅度进行几组数据的设置练习，最后调出“f=1Hz, 50mV。-”的正弦波信号。 注意：信号发生器输出幅度为电压的峰-峰值，而不是有效值，两者的 换算关系读者想一想
“RANGE”来改变自动量程。要退出手动选择只要按住“RANGE” 两秒种即 可。 ★ 在实验台上直流稳压电源区分别测量下+5V、-5V、+12V、-12V 和 0~35V 三组电源的电压值。 2．TH-SG10 型数字合成信号发生器 本仪器具有输出函数信号、调频、FSK、 PSK、频率扫描等信号的功能，输出波形有正 弦波、方波和 TTL 波。 频率范围为 10mHZ～10MHZ，分辨率为 1μHZ，频率误差≤±5×10-5 。 幅度范围为 2mV～20VP—P（高阻）、 1mV～10VP—P（50Ω）， 最高分辨率 为 2μVP—P（高阻）、1μVP-P（50Ω）。 其中 VP—P表示为电压的峰-峰值。 例如，设置输出“20mVP—P ,10KHz)正弦信号的步骤如下： 1）打开电源； 2）按下“频率”按键→由右侧数码键盘分别输入“1、0” →按下单 位按键“调制/KHz”，此时，屏幕显示“10KHz ”； 3）按下“幅度”按键→由右侧数码键盘分别输入“2、0” →按下单 位按键“偏移/mV”，此时，屏幕显示“20mVP—P”； 4）按下“波形”键，选择输出正弦波，此时，屏幕显示为正弦波形符 号。 ★ 改变频率和幅度进行几组数据的设置练习，最后调出 “f=1KHz， 50mVP—P”的正弦波信号。 注意：信号发生器输出幅度为电压的峰-峰值，而不是有效值，两者的 换算关系读者想一想
