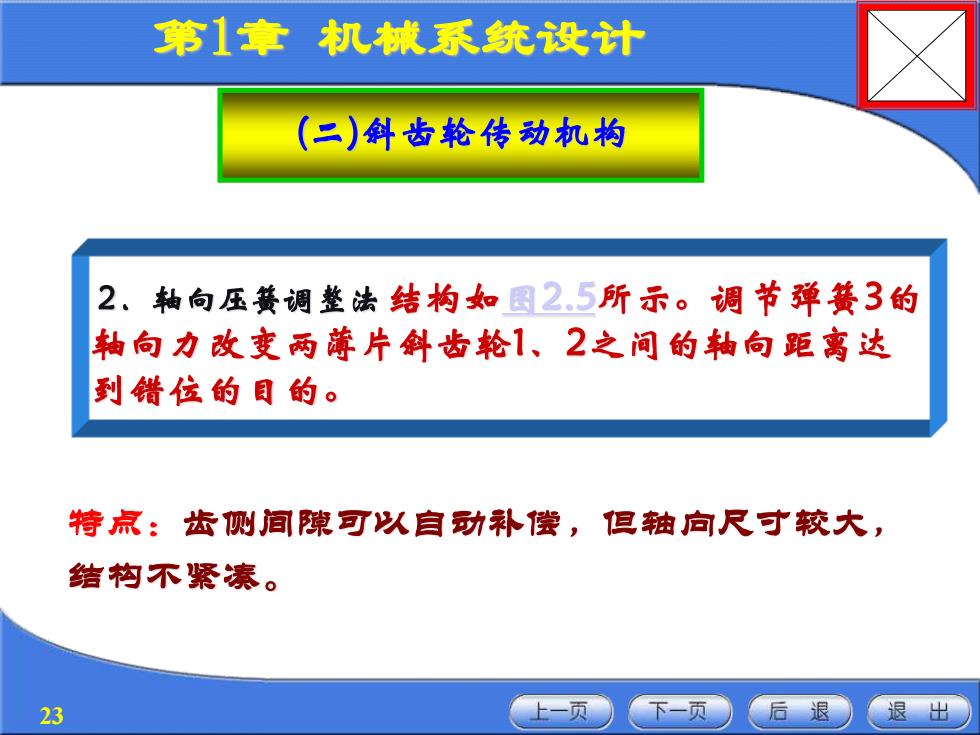

第1章机械系统设计 (二)斜齿轮传动机构 2、籼向压簧调整法结构如图2.5所示。调节弹簧3的 轴向力改变两薄片斜齿轮1、2之间的轴向距离达 到错位的目的。 特点：齿侧间隙可以自动补偿，但轴向尺寸较大， 结构不紧凑。 23 上一页 下一页 后退 退出
第1章 机械系统设计 23 (二)斜齿轮传动机构 2．轴向压簧调整法结构如图2.5所示。调节弹簧3的 轴向力改变两薄片斜齿轮1、2之间的轴向距离达 到错位的目的。 特点：齿侧间隙可以自动补偿，但轴向尺寸较大， 结构不紧凑

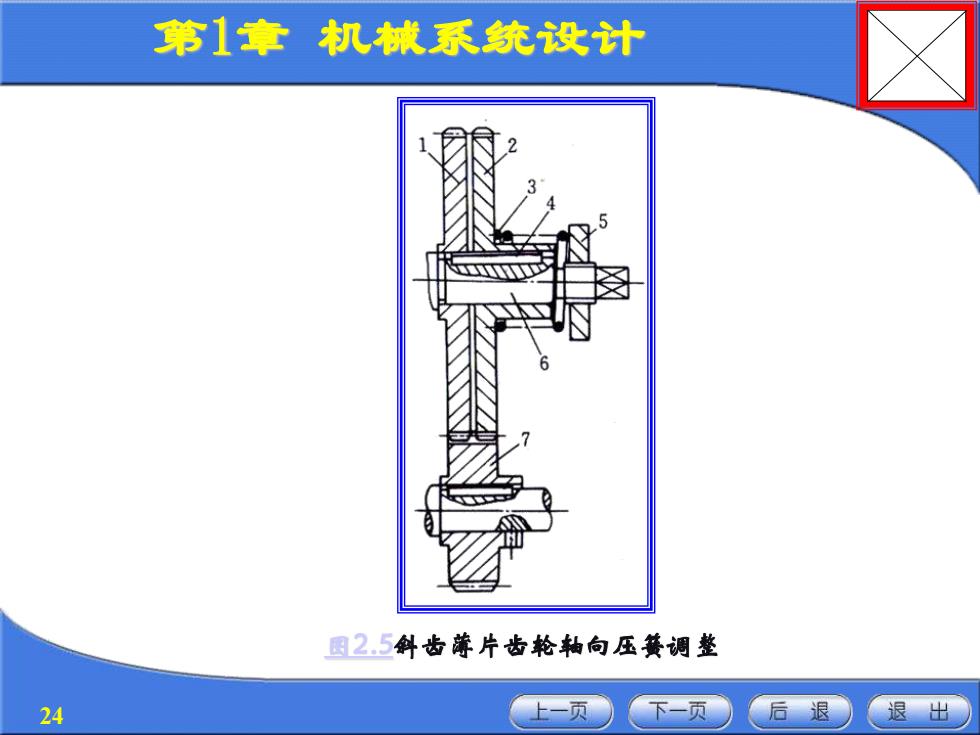

第1章机械系统设计 图2.5斜齿薄片齿轮轴向压簧调整 24 上一页 下一页 后退 退出
第1章 机械系统设计 24 图2.5斜齿薄片齿轮轴向压簧调整
第1章机械系统设计 (三)雏齿轮传动机构 1.轴向压簧调整法结构如图2.6所示。调节压簧5轴 向力大小，使雏齿轮4沿其轴向移动，从而消除啮 合雏齿轮之间的齿侧间隙。 2.周向弹簧调整法结构如国2.7所示。大小片雏齿 轮1、2在弹簧力作用下错齿，从而消除间隙。 25 上一页 下一页 后退 退出
第1章 机械系统设计 25 （三）锥齿轮传动机构 1.轴向压簧调整法结构如图2.6所示。调节压簧5轴 向力大小，使锥齿轮4沿其轴向移动，从而消除啮 合锥齿轮之间的齿侧间隙。 2.周向弹簧调整法结构如图2.7所示。大小片锥齿 轮1、2在弹簧力作用下错齿，从而消除间隙

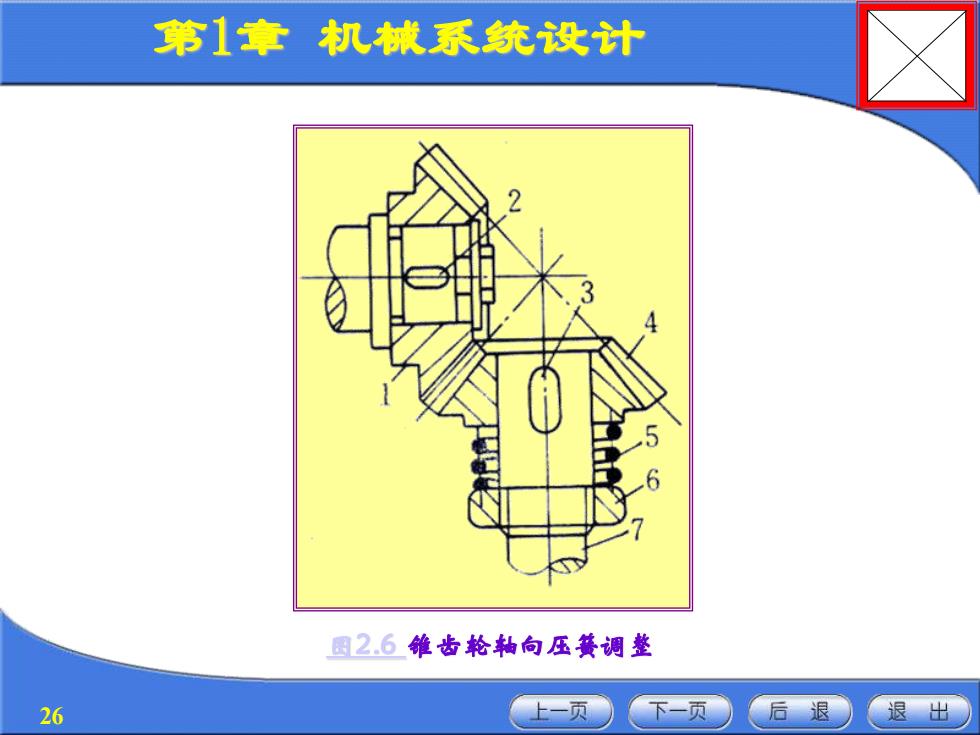

第1章机械系统设计 图2.6雏齿轮轴向压簧调整 26 上一页 下一页 后退 退出
第1章 机械系统设计 26 图2.6 锥齿轮轴向压簧调整

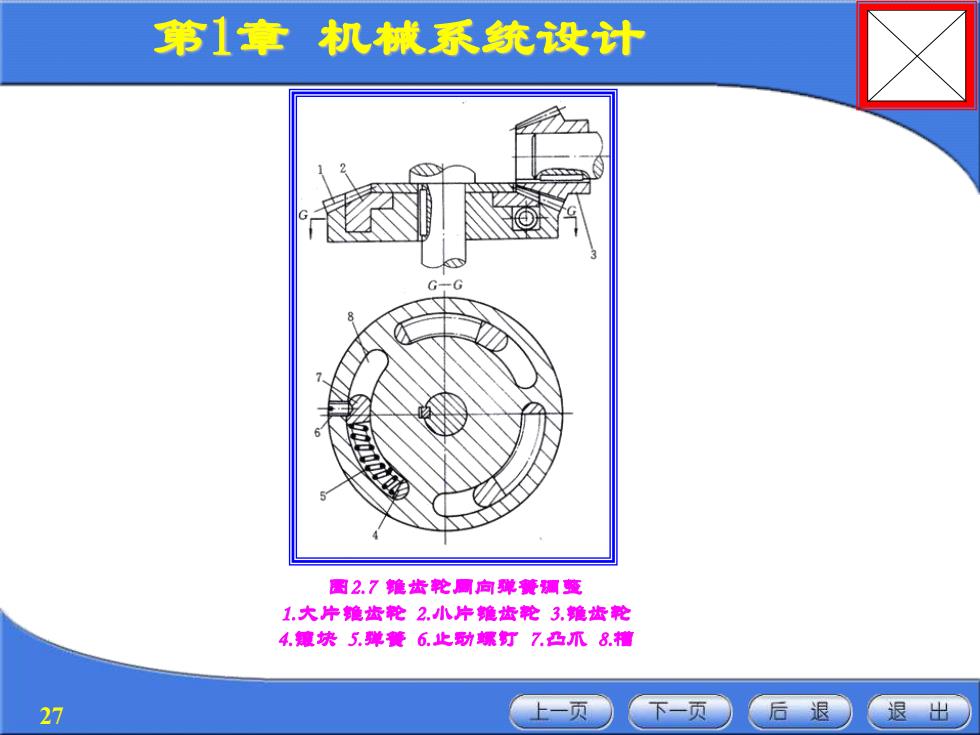

第1章机械系统设计 图2.7麓齿轮圆声弹藏调整 1.大岸维齿轮2.小岸蟾齿轮3.鞭齿轮 4.健块5.弹餐6.上助螺钉7.凸爪8.槽 27 上一页 下一页 后退 退出
第1章 机械系统设计 27 图2.7 锥齿轮周向弹簧调整 1.大片锥齿轮 2.小片锥齿轮 3.锥齿轮 4.镶块 5.弹簧 6.止动螺钉 7.凸爪 8.槽
