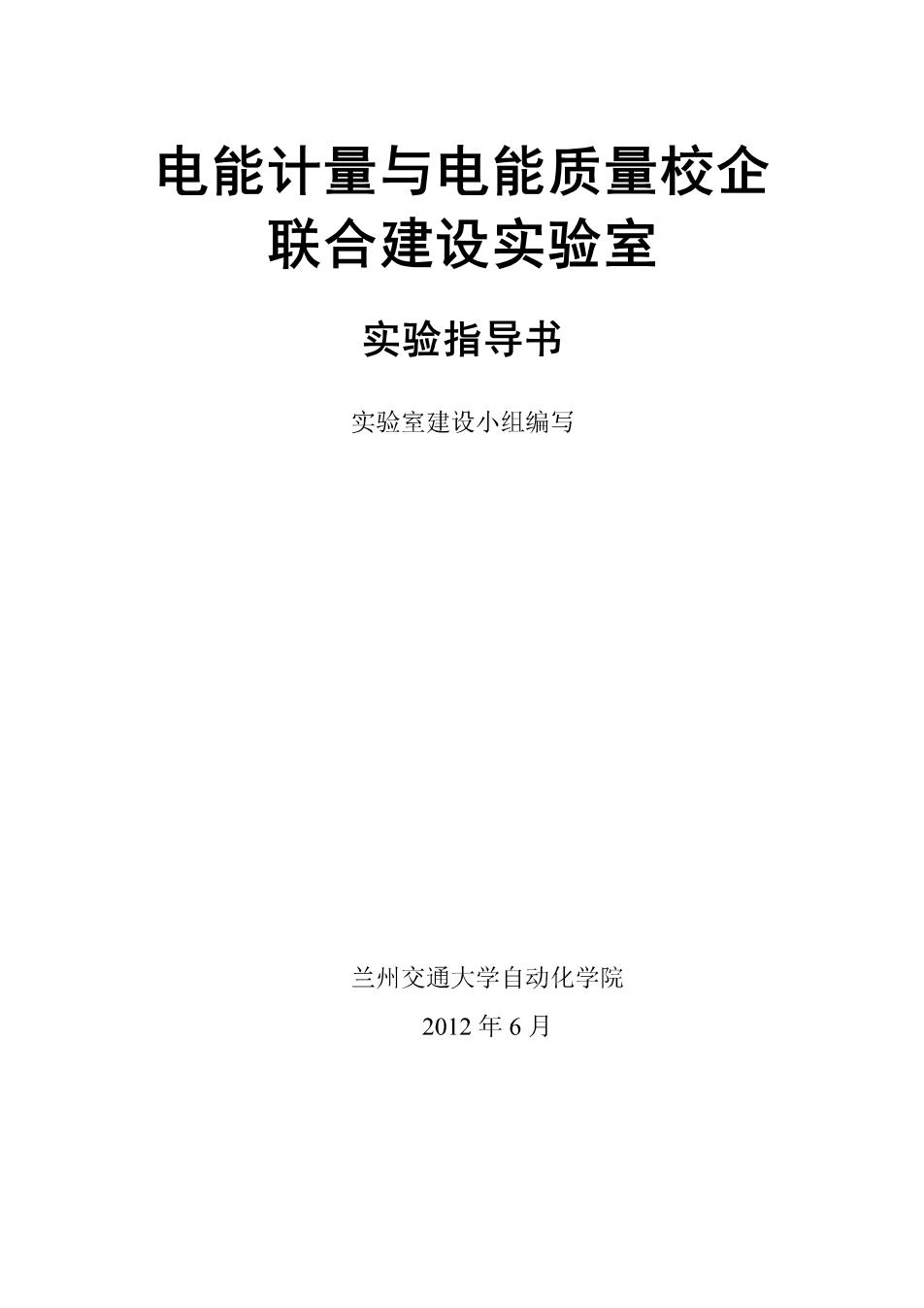

电能计量与电能质量校企 联合建设实验室 实验指导书 实验室建设小组编写 兰州交通大学自动化学院 2012年6月
实验指导书 目录 DS2-V型单三相电能表走字试验装置介绍. …=2 1.设备简介… -2 2.主要指标及其功能 3.操作面板及外型结构示意图介绍」 实验一 子式三相三线电能表走字试% 4 一、实验目的 …-4 二、实验原理 三、实验器材 -4 四、实验步骤 五、注意事项 实验二电子式 三相四线电能表走字试验 6 一、实验目的… 二、实验原理」 .8 三、实验器材 四、实验步骤 五、注意事项 YC-1893D型三相电能表校验装置个绍 -14 1.YC-1893D型三相电能表校验装置简介 ..-14 2.泼置接通电源 .14 3.多功能标准电能表的主要技术指标 -14 操作面板及外型结构示意图介绍 -16 装置的机械结构 6.输入脉冲和RS-485通信接口. 7 7.多通道跳冲采集器及通信功能 .17 8。装图的控制和参数没定值监视窗口操作 。17 .仪器后面装置面板 实验 相三 线有功电能表的自动校明 一、实验目的.… 二、实验器材 .-19 三、三相三线电能表自动校验实验步骤。 -19 四 三相三线电能表手动校验实验步骤 .23 实验数据 25 六、注总中项 25 实验二 三相四线有功电能表的自动校验 .-27 ·。实验日的 .27 实险器材 7 三、三相四线电能表自动校验实验步骤 27 四、 相四 线电能表手动校验实验步骤 .-30 五、实验数据 .-33 六、注意事项 .-34 ST.9001D1系列三相电能表校验装置介绍 -36
实验指导书 1.概述 .=36 2.技术性能 .37 工作原 4.健盘功能与显示状态… .-50 5.外接计算机-56 6。使用注意电项 .56 7.应用举例 8.供货成套性 -58 实验一 相 线有功电度表的手动校 一、实验日的. .-59 二、实验原理 -59 三、实验器材， .59 四实验步鸭 四、注意事 63 实验二三相四线有功电度表的手动校验 -64 一、实验目的 =64 二、实验原理 ,-64 64 四、实验步骤 MT3000D多功能标准电能表介绍 0 1.MT3000D多功能标准电能表硬件介绍 .70 2.MT3000D多功能标准电能表操作介绍 -71 3。基本校验流程 .75 实验 三相三线有功电能表的现场校验 实验目的 87 二、实验原理 .-81 三、实验器材 -81 四、实验步蝶 -81 实验二 三相四线有功电能表的现场校验 .85 实验目的 二、实验原理 -85 、实验器材 -85 四、实验步骤 .-85
实验指导书 DSZ-V型单三相电能表走字试验装 置与走字试验介绍 1
实验指导书 DSZ-V型单三相电能表走字试验装置介绍 1.设备简介 DSZ-VI型单三相电能表走字试验装置（以下简称装置）是根据JJG307-88、JJG596-99 等标准和规程，结合国家电能计量标准委员会专家思想精心设计而成，其电力结构采用电工 型电路构成，主电路功率源为电工器件组成，输出功率大，可靠耐用 外型结构采用专用铝合金框架结构，分为负荷发生控制柜和挂表台（两面挂表），外形 美观大方。挂表台分为A、B两面，A面挂三相表，B面挂单相表，最多可同时对20只三 相表和48支单相表进行试验，也可以分别对三相表或单相表进行试验，三相表面电流接线 采用三相四线接线端子和电流连接两种方式，电流为串联输出，使用灵活方便单向挂表面 采用多路电压以并联形式输出。 有效的解决了电子式电能表电流分流问恩 本装置主要使用与电子式、机械感应式单相、三相有功、无功电能表的走字和多功能电 能表的走字试验。 2.主要指标及其功能 ()主要技术指标 作电源：3×380V220V±10% 50Hz 输出电压：3x50-380V,0-120%连续可调： 输出电流：3×1A,1A、5A、10A、20A、40A,0-120%连续可调： 移相范围：0°360°，粗调±30°，细调±15%连续可调： 输出容量：电压回路：A、C相500VA,B相1kVA 电流回路：A、C相S00VA,B相1kVA 挂表数量：A面三相表20只，B面单相表48只： 指示仪表：电压、电流表为1.0级，百分读书：相位表为1.0级，直读式： 外形尺寸：控制柜：约1750mm(高)×700mm(宽)×700mm(深)： 挂表柜：约1750mm(高)×2200mm(宽)×650mm(深)： 重最，约800k 工作环境：温度20℃士5℃，湿度85%，无冲击震动、无强电磁场干扰以及无蚀性 易燃性气体污染： (2)主要用途和功能 ①用途：主要用于电子式、机械式单相、三相有功、无功电能表的走字和多功能电能 表的走字试验 ②功能：正、反方向走字误差试验（校核常数）：多功能电能表总计度器走字误差试验 和组合误差试验、费率误差试验 3.操作面板及外型结构示意图介绍 ()操作面板图 如图1所示。 -2
