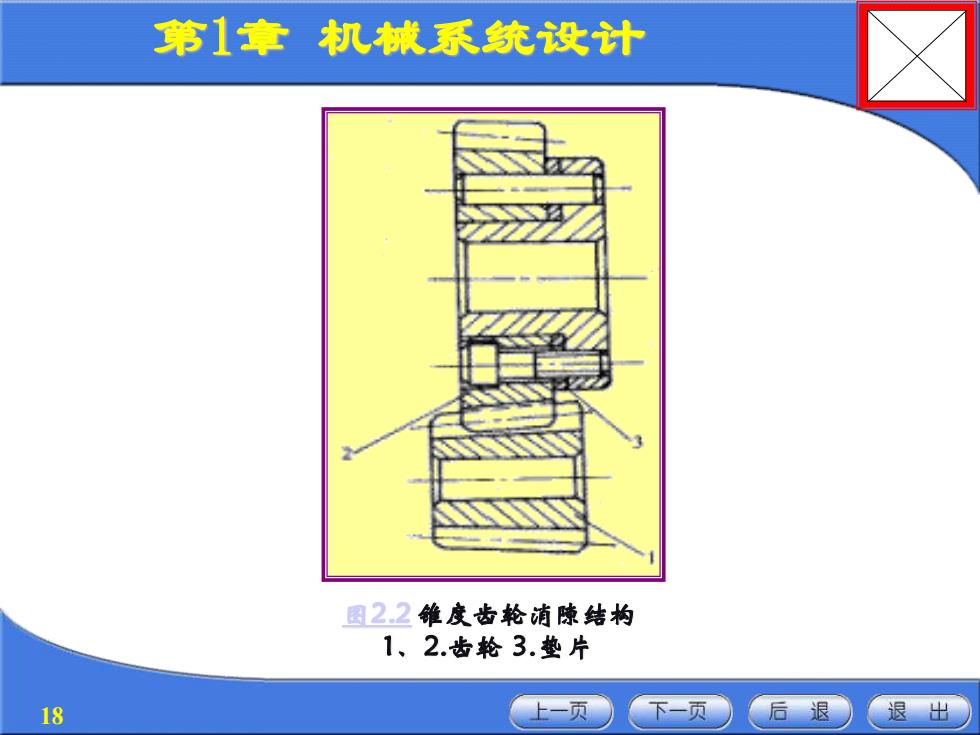

第1章机械系统设计 图22雏度齿轮消隙结构 1、2.齿轮3.垫片 18 上一页 下一页 后退 退出
第1章 机械系统设计 18 图2.2 锥度齿轮消隙结构 1、2.齿轮 3.垫片
第1章机械系统设计 3.双片薄齿轮错齿调整法结构如国2.3所示。 调节两薄片齿轮、2的相对位置，达到错齿以 消除齿侧间隙，反向时也不会出现死区。 特点：齿侧涧酸可自动补偿，但结构复杂。 19 上一页 下一页 后退 退出
第1章 机械系统设计 19 特点：齿侧间隙可自动补偿，但结构复杂。 3.双片薄齿轮错齿调整法结构如图2.3所示。 调节两薄片齿轮l、2的相对位置，达到错齿以 消除齿侧间隙，反向时也不会出现死区

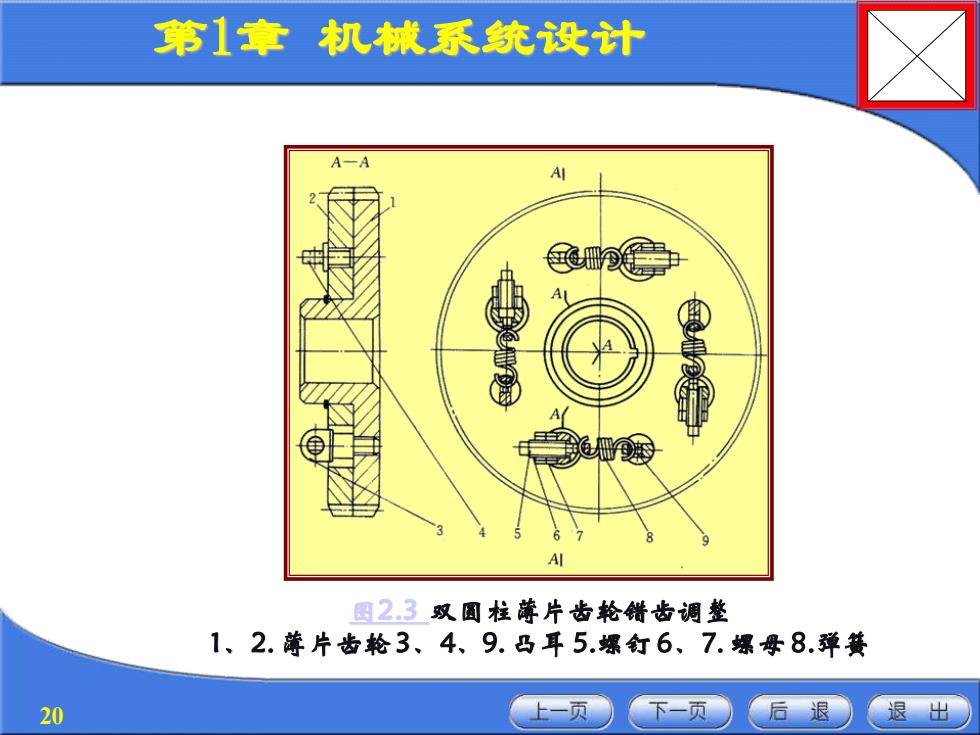

第1章机械系统设计 A 图23双圆柱尊片齿轮错齿调整 1、2.薄片齿轮3、4、9.凸耳5.螺钉6、7.螺母8.弹簧 20 上一页 下一页 后退 退出
第1章 机械系统设计 20 图2.3 双圆柱薄片齿轮错齿调整 1、2. 薄片齿轮3、4、9. 凸耳 5.螺钉 6、7. 螺母 8.弹簧

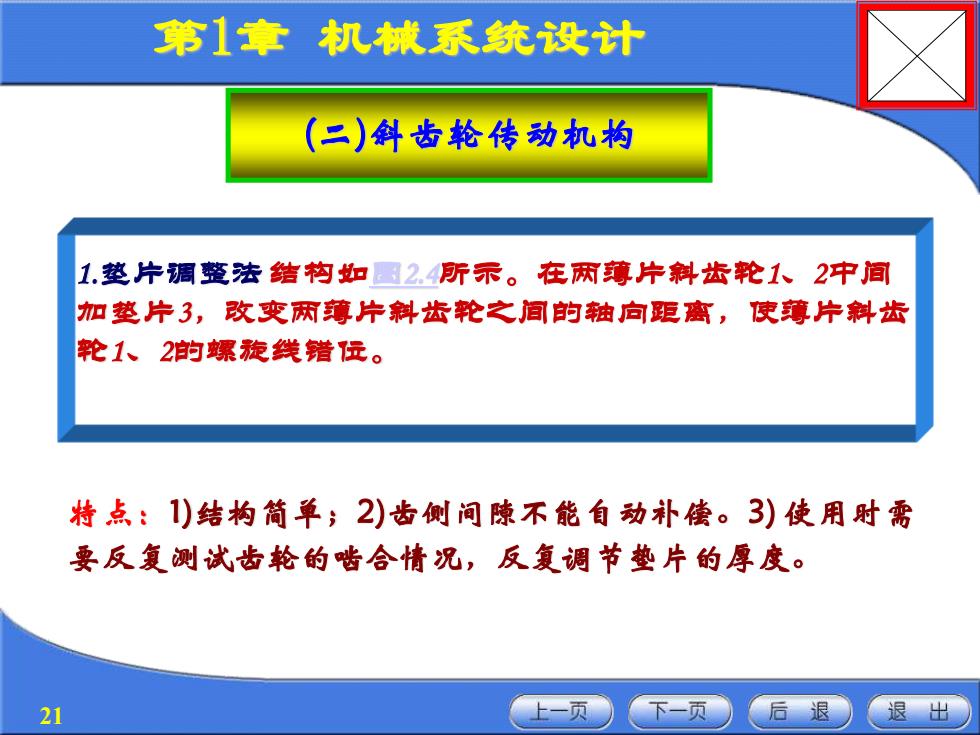

第1章机械系统设计 (二)斜齿轮传动机构 1垫片调整法结钓如圆2所示。在两薄片斜齿轮1、2中间 加垫片3，改变两薄片斜齿轮之间的轴向距禽，使薄片斜齿 轮1、2的螺旋线错位。 特点：1)结构简单；2)齿侧间隙不能自动补德。3)使用时需 要反复测试齿轮的啮合情况，反复调节垫片的厚度。 21 上一页 下一页 后退 退出
第1章 机械系统设计 21 (二)斜齿轮传动机构 1.垫片调整法结构如图2.4所示。在两薄片斜齿轮1、2中间 加垫片3，改变两薄片斜齿轮之间的轴向距离，使薄片斜齿 轮1、2的螺旋线错位。 特点：1)结构简单；2)齿侧间隙不能自动补偿。3) 使用时需 要反复测试齿轮的啮合情况，反复调节垫片的厚度

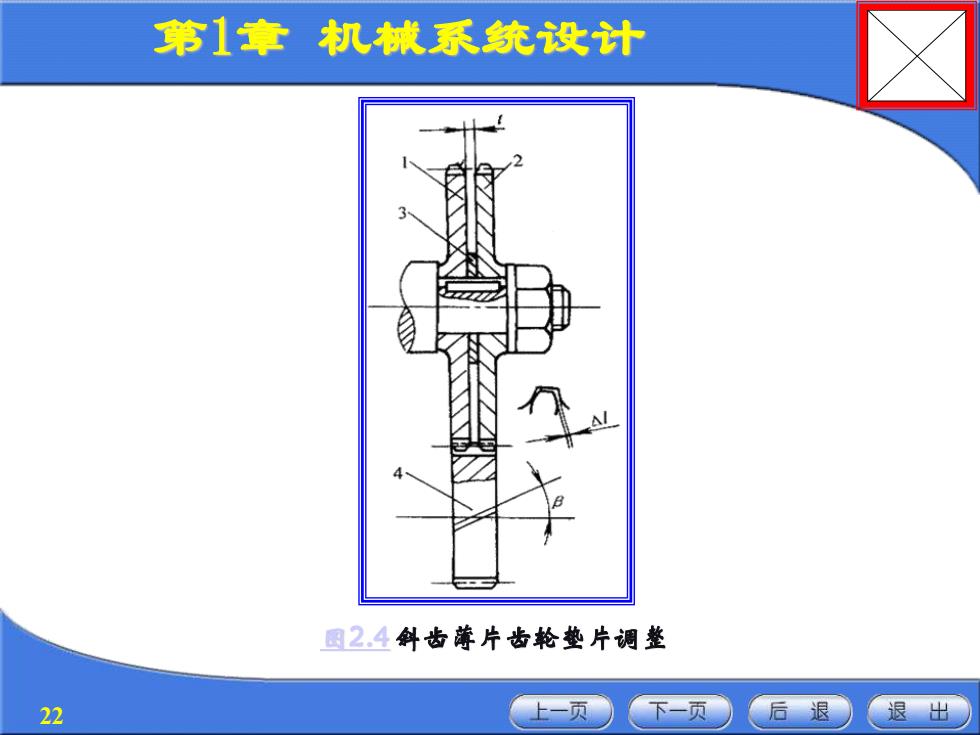

第1章机械系统设计 国2.4斜齿薄片齿轮垫片调整 22 上一页 下一页 后退 退出
第1章 机械系统设计 22 图2.4 斜齿薄片齿轮垫片调整
