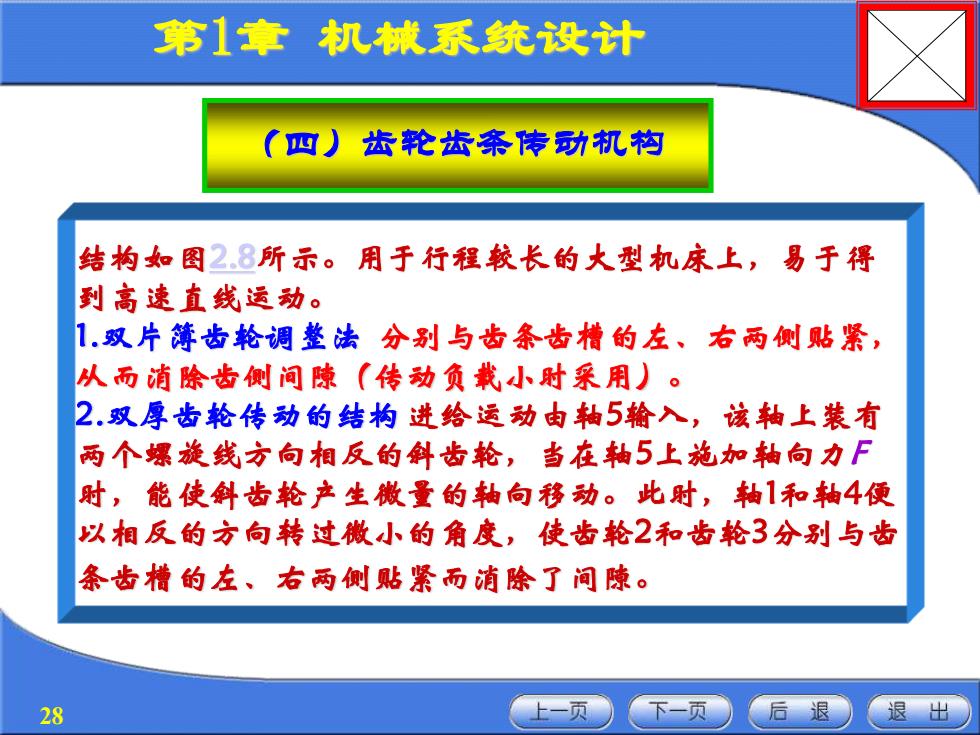

第1章机械系统设计 (四)齿轮齿条传动机构 结构如图28所示。用于行程较长的大型机床上，易于得 到高速直线运动。 1.双片簿齿轮调整法分别与齿条齿槽的左、右两侧贴紧， 从而消除齿侧间隙（传动负载小时采用）。 2.双厚齿轮传动的结构进给运动由轴5输入，该轴上装有 两个螺旋线方向相反的斜齿轮，当在轴5上施如轴向力F 时，能使斜齿轮产生微量的轴向移动。此时，轴1和轴4便 以相反的方向转过撒小的角度，使齿轮2和齿轮3分别与齿 条齿槽的左、右两侧贴紧而消除了间隙。 28 上一页 下一页 后退 退出
第1章 机械系统设计 28 （四）齿轮齿条传动机构 结构如图2.8所示。用于行程较长的大型机床上，易于得 到高速直线运动。 1.双片簿齿轮调整法 分别与齿条齿槽的左、右两侧贴紧， 从而消除齿侧间隙（传动负载小时采用）。 2.双厚齿轮传动的结构进给运动由轴5输入，该轴上装有 两个螺旋线方向相反的斜齿轮，当在轴5上施加轴向力F 时，能使斜齿轮产生微量的轴向移动。此时，轴1和轴4便 以相反的方向转过微小的角度，使齿轮2和齿轮3分别与齿 条齿槽的左、右两侧贴紧而消除了间隙

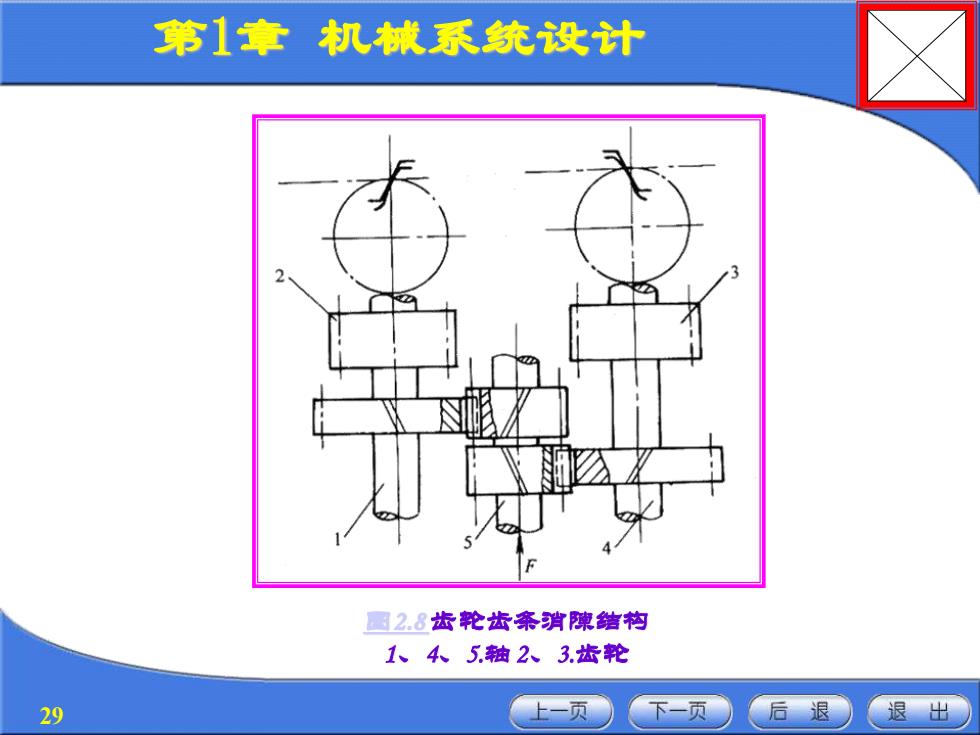

第1章机械系统设计 圆2.8齿轮齿条消陳结构 1、4、5.轴2、3.齿轮 29 上一页 下一页 后退 退出
第1章 机械系统设计 29 图2.8 齿轮齿条消隙结构 1、4、5.轴2、3.齿轮

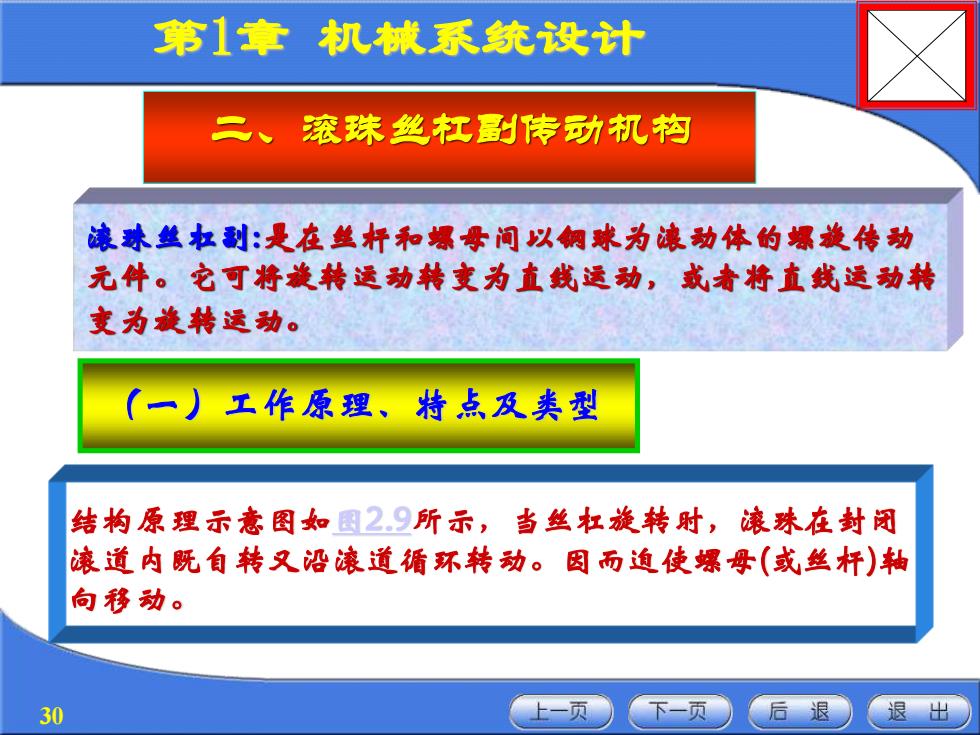

第1章机械系统设计 二、滚珠丝杠到传功机构 遽珠丝女副：是在丝杆和螺母间以钢球为滤动体的螺兼传动 元件。它可将羲转运动转变为直线运动，或者将直线运动转 变为羲转运动。 (一)工作原理、特点及类型 结构原理示意图如国29所示，当丝杠旋转附，滚珠在封闭 滚道内既自转又沿滚道循环转动。因而迫使螺母（或丝杆）轴 向移动。 30 上一页 下一页 后退 退出
第1章 机械系统设计 30 结构原理示意图如图2.9所示，当丝杠旋转时，滚珠在封闭 滚道内既自转又沿滚道循环转动。因而迫使螺母(或丝杆)轴 向移动。 二、滚珠丝杠副传动机构 滚珠丝杠副:是在丝杆和螺母间以钢球为滚动体的螺旋传动 元件。它可将旋转运动转变为直线运动，或者将直线运动转 变为旋转运动。 （一）工作原理、特点及类型

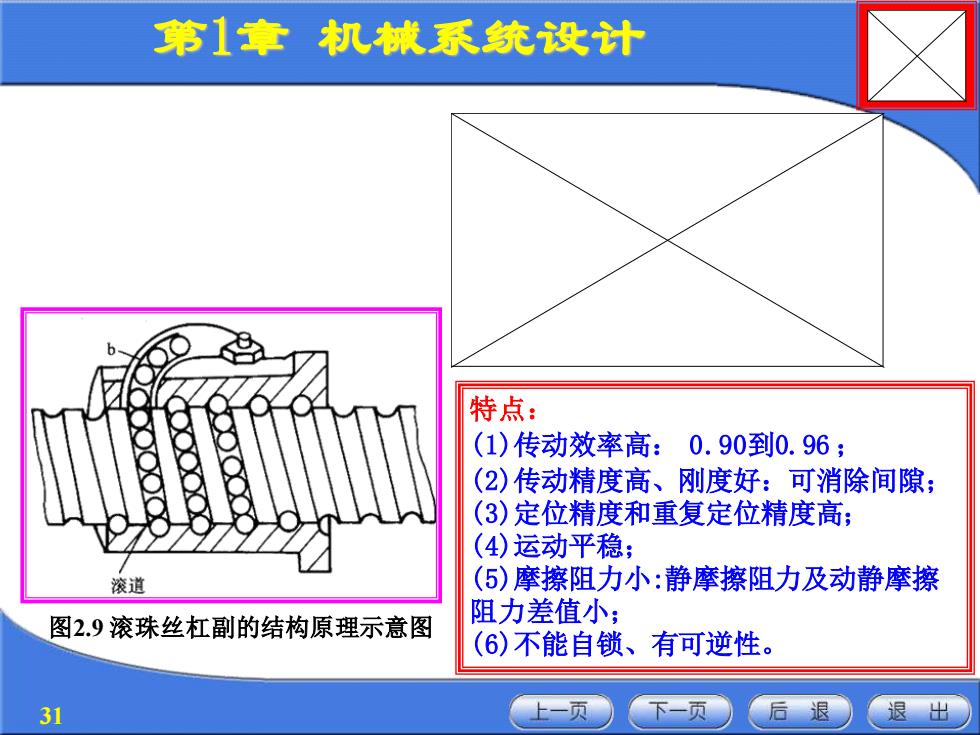

第1章机械系统设计 特点： （1)传动效率高： 0.90到0.96； (2)传动精度高、刚度好：可消除间隙； (3)定位精度和重复定位精度高； (4)运动平稳； 滚道 (⑤)摩擦阻力小：静摩擦阻力及动静摩擦 图2.9滚珠丝杠副的结构原理示意图 阻力差值小： (6)不能自锁、有可逆性。 31 上一页 下一页 后退 退出
第1章 机械系统设计 31 图2.9 滚珠丝杠副的结构原理示意图 特点： (1)传动效率高： 0.90到0.96 ； (2)传动精度高、刚度好：可消除间隙； (3)定位精度和重复定位精度高； (4)运动平稳； (5)摩擦阻力小:静摩擦阻力及动静摩擦 阻力差值小； (6)不能自锁、有可逆性

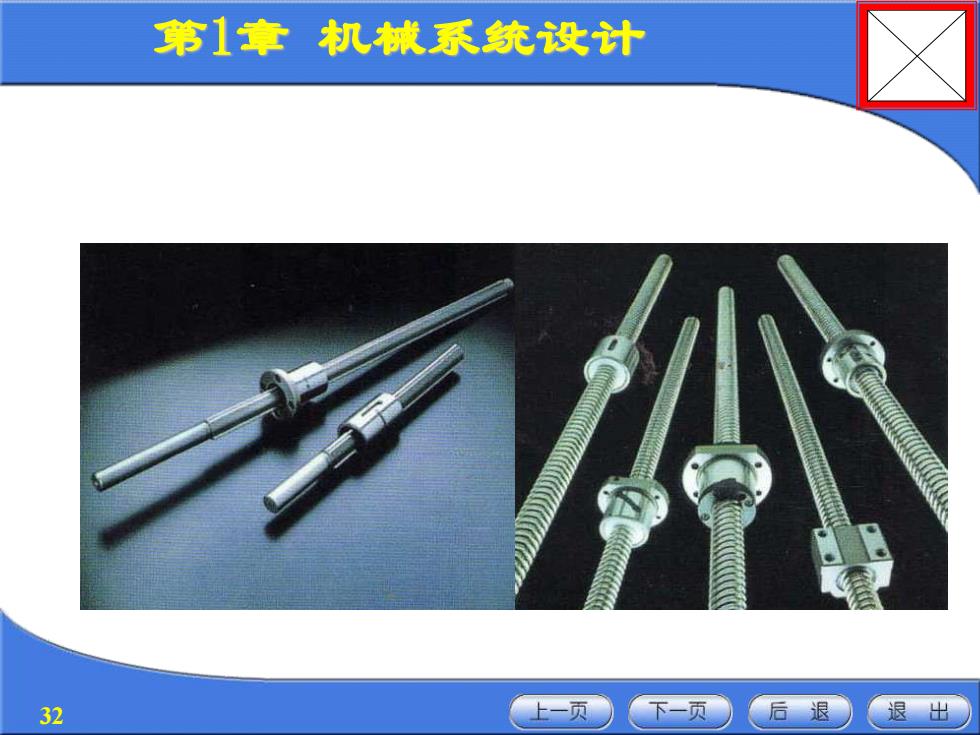

第1章机械系统设计 32 上一页 下一页 后退 退出
第1章 机械系统设计 32
