MT3000D多功能标准电能表及其相 关实验介绍
MT3000D多功能标准电能表介绍 1.MT3000D多功能标准电能表硬件介绍 1.1校验装置的硬件结构及其工作原理 MT3000D系列三相电能表多功能标准电能表采用标准电能表法直接比较原理签定电能 表，校验装置参照国家标准GBT11150-2001《电能表校验装置》、计量签定规程JG595-1999 《电子式电能表》、JG307-1988《交流电能表》和行业标准DLT614/1997《多功能电能表》 等的要求设计和制造，并且充分考虑到供电、计量和电能表制造厂等不同用户的特点，完全 能彰满足实际工作的需要， 校验装置由一体化的数字合成正弦信号源、高稳定度的程控功率源、过载自动保护电路 以及电流、 电压输出变换电路，工作电源电路和标准电能表、分布式误差计算器等标准计量 仪组成，装置电路框图如图1所示。 A/D 电能脉冲输出 Ua 。分频低脉冲 Ub DSP 高脉冲 Ue Ia RS232 Ib· Ic 图1MT3000D电气原理 校验装置电压、电流输出分别经电阻分压取样和电流互感器取样变成小信号后，做AD 转换送DSP处理，DSP做实时U,I运算，求出实际功率值P,由P控制一频率发生器产生 比例 高须脉冲输出 该脉冲为电能高脉冲，由分频器分得 能低脉冲，高 电能味冲物出到接口。测量P的同时，DSP还完成电压、电流真有效值相位、频率等的测 量，这样测量值可以通过RS-232接口输出到上位机处理。由于输入量已数字化至DSP,所 以DSP可以对数字信号做90'移相，以完成真无功的测量。可以计量出跨相90°测量无功， 移相60°测量无功等无功测量，将这些测量值去控制频率发生器，即实现了该表对各种无功 电能的测量。 测量部分采用高速AD转换送DSP进行数字处理，主要完成工作状态转换，数据采集、 换挡及光电头信号处理等工作：同时采用PC1O4 ALL in One控制板作为控制与数据处理系 统，这样就大大提高了程序的功能和数据处理能力.PC104板的CpU为Intel1386或48( 兼容芯片，它接收来自测量部分的测量结果、档位信息、光电头信息等数据并显示，同时完 成按键处理、数据保存、打印、串行通讯等功能。 1.2味冲输入 MT300OD多功能标准电能表校验电子表和机械表的脉冲输入接口是同一个，在表面上 有一个被校表的电能脉冲输入插座，校验机械表的光电采样器和校验电子表的多通道脉冲采 样器都从脉冲输入插座接入

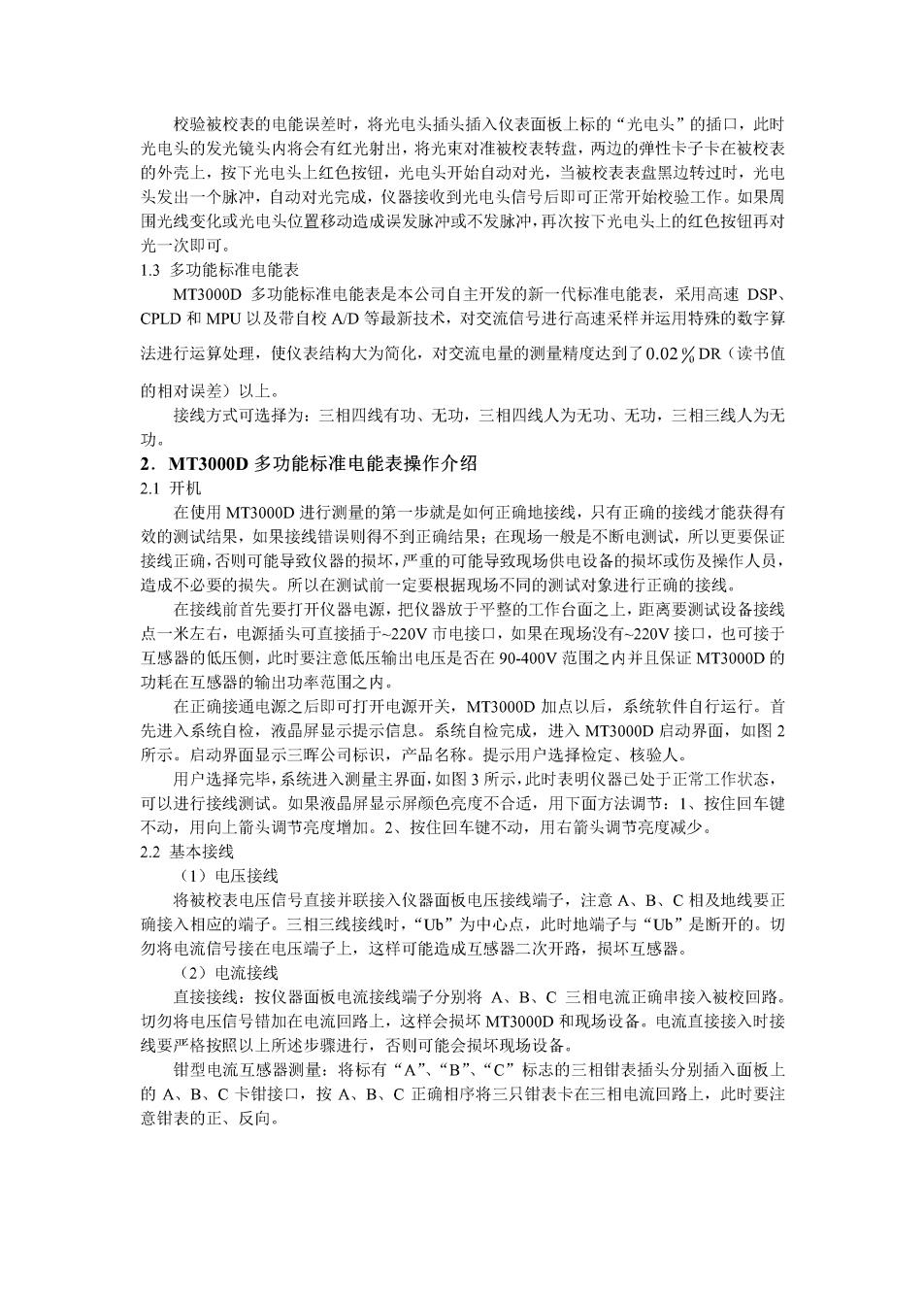

校验被校表的电能误差时，将光电头插头插入仪表面板上标的“光电头”的插口，此时 光电头的发光镜头内将会有红光射出，将光束对准被校表转盘，两边的弹性卡子卡在被校表 的外壳上，按下光电头上红色按钮，光电头开始自动对光，当被校表表盘黑边转过时，光电 头发 个脉冲，自动对光完成，仪器接收到光电头信号后即可正常开始校验 工作。如果周 围光线变化或光电头位置移动造成误发脉冲或不发脉冲，再次按下光电头上的红色按钮再对 光一次即可。 13多功能标准电能表 MT3000D多功能标准电能表是本公司自主开发的新一代标准电能表，采用高速DSP、 CPLD和MPU以及带自校AWD等最新技术，对交流信号进行高速采样并运用特殊的数字算 法进行运算处理，使仪表结构大为简化，对交流电量的测量精度达到了0.02%D(读书值 的相对误差)以上。 接线方式可选择为：三相四线有功、无功，三相四线人为无功、无功，三相三线人为无 2TD多功能标准电能表深作介 2.1开机 在使用MT3000D进行测量的第一步就是如何正确地接线，只有正确的接线才能获得有 效的测试结果，如果接线错误则得不到正确结果：在现场一般是不断电测试，所以更要保证 接线正确，否则可能导致仪器的损坏，严重的可能导致现场供电设各的损坏或伤及操作人员。 造成不必要的损失，所以在测试的一定要根据现场不同的测试对象进行正确的接线 在接线前首先要打开仪器电源，把仪器放于平整的工作台面之上，距离要测试设备接线 点一米左右，电源插头可直接插于-220V市电接口，如果在现场没有-220V接口，也可接于 互感器的低压侧，此时要注意低压输出电压是否在90-400V范围之内并且保证MT3000D的 功耗在互感器的输出功率范围之内。 在正确接通电源之后即可打开电源开关，MT3000D加点以后，系统软件自行运行.。 先进入系统自检，液晶屏显示提示信息。系统自检完成，进入MT3000D启动界面，如图2 所示。启动界面显示三晖公司标识，产品名称。提示用户选择检定、核验人。 用户选择完毕，系统进入测量主界面，如图3所示，此时表明仪器己处于正常工作状态， 可以进行接线测试。如果液晶屏显示屏颜色亮度不合适，用下面方法调节：1、按住回车键 动，用向上箭头调节亮度增加。2、按住回车键不动， 用右箭头调节亮度减少 22基本接线 (1)电压接线 将被校表电压信号直接并联接入仪器面板电压接线端子，注意A、B、C相及地线要正 确接入相应的端子，三相三线接线时，“Ub”为中心点，此时地端子与“Ub”是断开的，切 勿将电流信号接在电压端子上，这样可能造成互感器二次开路，损坏互感器。 (2)电流接线 直接接线：按仪器面板电流接线端子分别将A、B、C三相电流正确串接入被校回路 切勿将电压信号错加在电流回路上，这样会损坏MT3000D和现场设备。电流直接接入时接 线要严格按照以上所述步骤进行，否则可能会损坏现场设备， 钳型电流互感器测最：将标有“A”、“B”、“C”标志的三相钳表插头分别插入面板上 的A、B、C卡钳接口，按A、B、C正确相序将三只钳表卡在三相电流回路上，此时要注 意钳表的正、反向
人员设置 操作人 SMS 核验 欢迎使用 操作人 MT3000D 多功能坛准电能表 确定开始校表 图2MT3000D启动画面 23基本设置 (1)输入校表参数 用户在品主界面下辩入参新2辣，井入参新输入界面后，系统显示相应输入参数而 和所对应输入框，用户通过上下键移动显示指针（反显表示 选择参数项，在输入框中输入 相应参数（字母和数字）.初始状态系统显示用户上一次输入参数。 输入校表参数界面显示如图4所示。 U100V11AC3600 N200010 D O 三亚电气 P2-00W p3-00W n-0 E-00% 功率F-500H2T230'C 1208 1507 图3MT3000D测量主界面

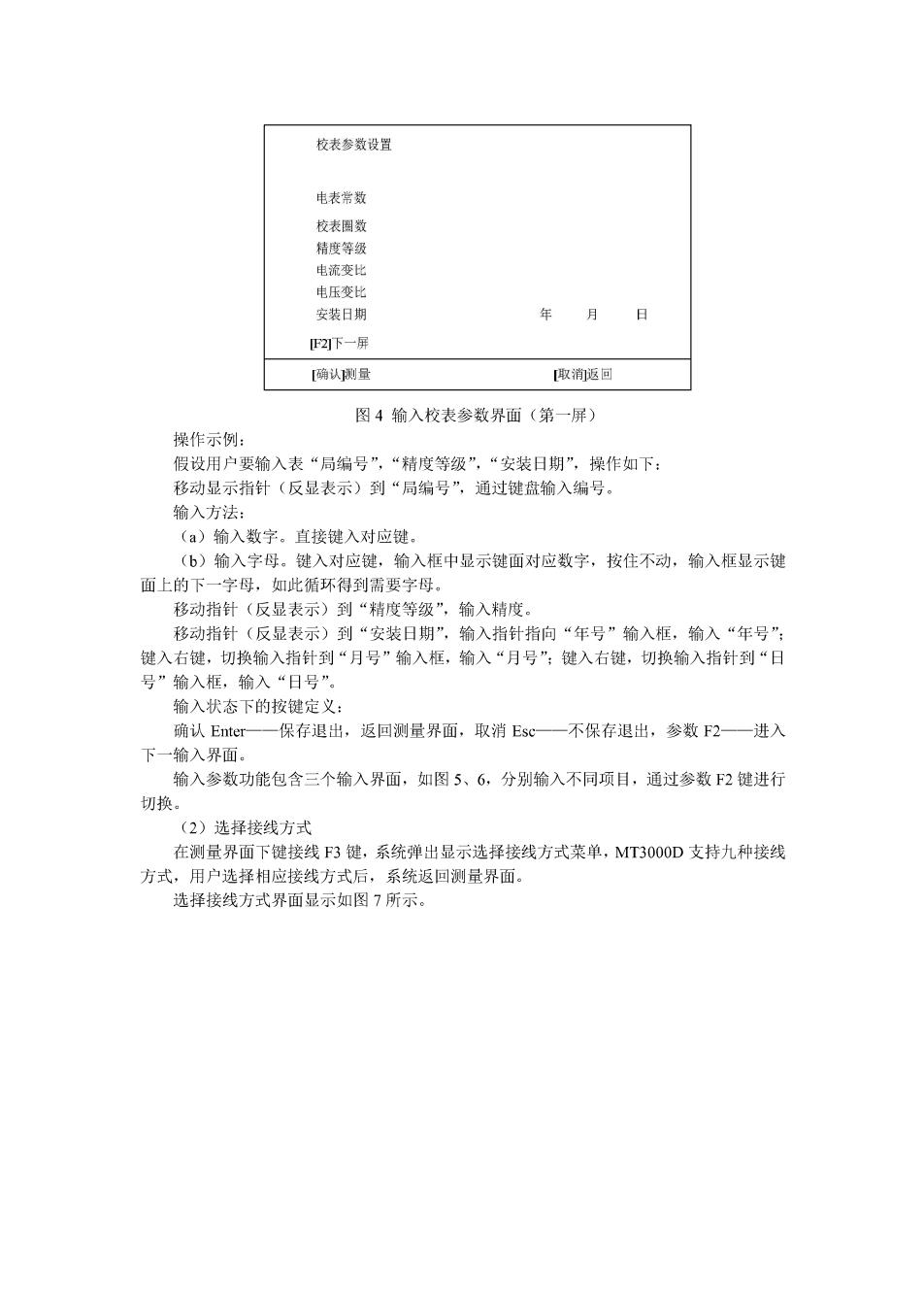

校表参数设置 电表常数 校表国数 结度等缓 由流变比 电压变化比 安装日期 年月日 2下一屏 【确认测量 图4输入校表参数界面（第一屏） 操作示例： 假设用户要输入表“局编号”，“精度等级”，“安装日期”，操作如下 移动显示指针（反显表示）到“局编号”，通过键盘输入编号。 输入行法： ()输入数字。直接钟入对应锦， (b)输入字母。健入对应健，输入框中显示键面对应数字，按住不动，输入框显示键 面上的下一字母， 如此循环得到需要字母。 移动指针（反显表示）到“精度等级”，输入精度。 移动指针（反显表示）到“安装日期”，输入指针指向“年号”输入框，输入“年号”： 键入右键，切换输入指针到“月号”输入框，输入“月号”；键入右键，切换输入指针到“日 号”命输入框，输入“日号” 输入状态下的按键定义 确认Enter-一保存退出，返回测量界面，取消Esc—不保存退出，参数F2一—进入 下一输入界面。 输入参数功能包含三个输入界面，如图5、6，分别输入不同项目，通过参数F2键进行 切换。 (2)选择接线方式 在测量界面下键接线F3键，系统弹出显示选择接线方式菜单，MT300OD支持九种接线 方式，用户选择相应接线方式后，系统返回测量界面。 选择接线方式界面显示如图7所示
