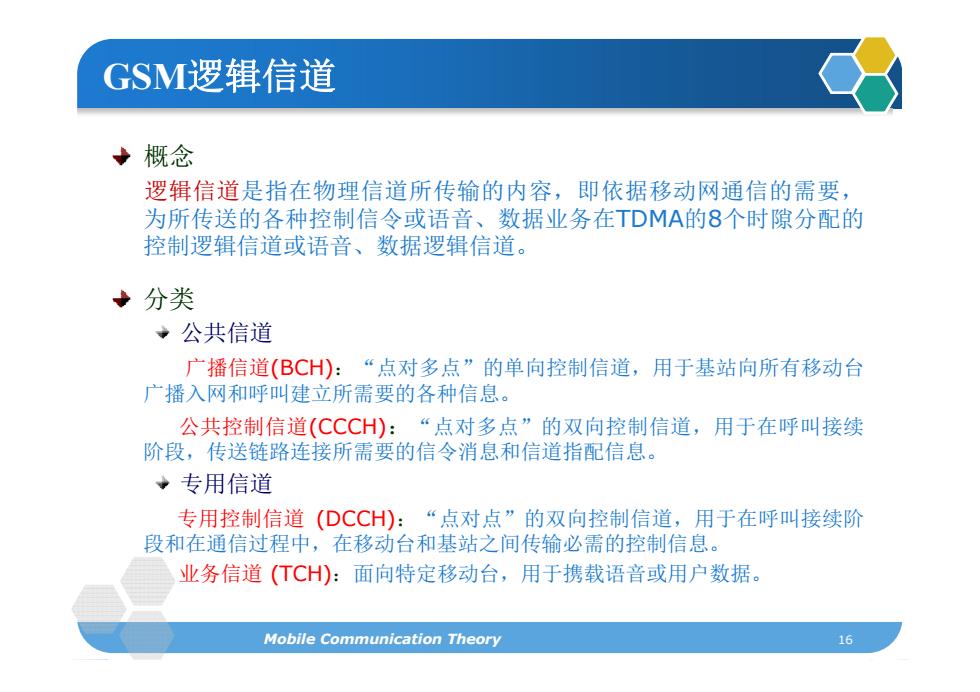

GSM逻辑信道 概念 逻辑信道是指在物理信道所传输的内容，即依据移动网通信的需要， 为所传送的各种控制信令或语音、数据业务在TDMA的8个时隙分配的 控制逻辑信道或语音、数据逻辑信道。 十分类 →公共信道 广播信道(BCH):“点对多点”的单向控制信道，用于基站向所有移动台 广播入网和呼叫建立所需要的各种信息。 公共控制信道(CCCH):“点对多点”的双向控制信道，用于在呼叫接续 阶段，传送链路连接所需要的信令消息和信道指配信息。 ◆专用信道 专用控制信道(DCCH):“点对点”的双向控制信道，用于在呼叫接续阶 段和在通信过程中，在移动台和基站之间传输必需的控制信息。 业务信道(TCH):面向特定移动台，用于携载语音或用户数据。 Mobile Communication Theory 16
GSM逻辑信道 概念 逻辑信道是指在物理信道所传输的内容，即依据移动网通信的需要， 为所传送的各种控制信令或语音、数据业务在TDMA的8个时隙分配的 控制逻辑信道或语音、数据逻辑信道。 分类 公共信道 广播信道(BCH)：“点对多点”的单向控制信道，用于基站向所有移动台 广播入网和呼叫建立所需要的各种信息。 公共控制信道(CCCH)：“点对多点”的双向控制信道 的双向控制信道，用于在呼叫接续 用于在呼叫接续 阶段，传送链路连接所需要的信令消息和信道指配信息。 专用信道 专用控制信道 (DCCH)：“点对点”的双向控制信道，用于在呼叫接续阶 段和在通信过程中，在移动台和基站之间传输必需的控制信息。 业务信道 (TCH)：面向特定移动台，用于携载语音或用户数据。 Mobile Communication Theory 16 业务信道 (TCH)：面向特定移动台，用于携载语音或用户数据

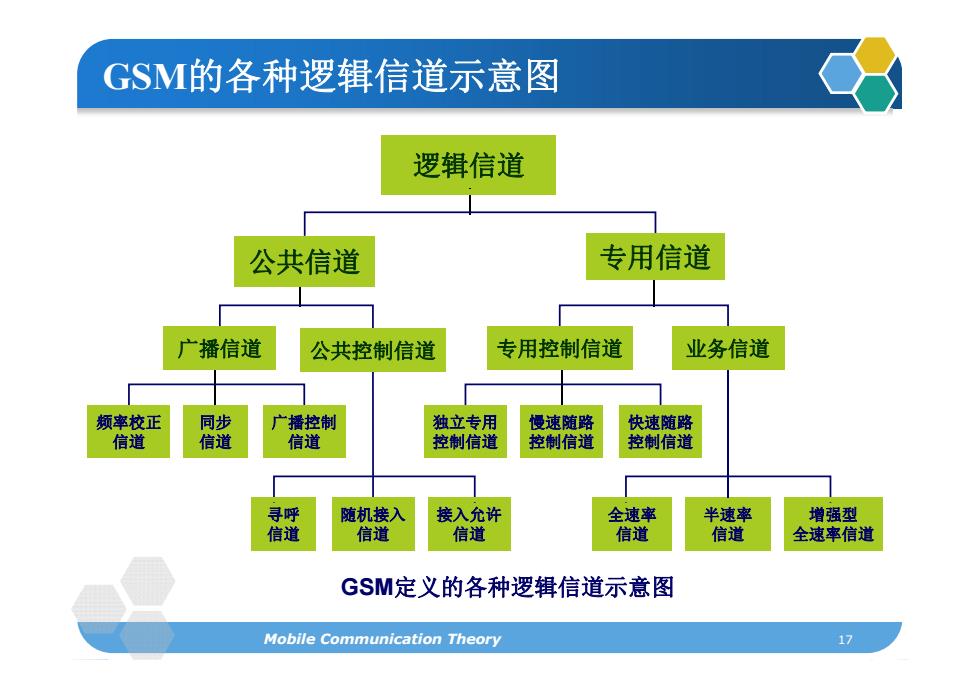

GSM的各种逻辑信道示意图 逻辑信道 公共信道 专用信道 广播信道 公共控制信道 专用控制信道 业务信道 频率校正 同 广播控制 独立专用 慢速随路 快速随路 信道 信道 信道 控制信道 控制信道 控制信道 寻呼 随机接入 接入允许 全速率 半速率 增强型 信道 信道 信道 信道 信道 全速率信道 GSM定义的各种逻辑信道示意图 Mobile Communication Theory 1
GSM的各种逻辑信道示意图 逻辑信道 公共信道 专用信道 广播信道 公共控制信道 专用控制信道 业务信道 频率校正 同步 专用控制信道 业务信道 频率校正 广播控制 独立专用 慢速随路 快速随路 信道 同步 信道 广播控制 信道 独立专用 控制信道 快速随路 控制信道 慢速随路 控制信道 GSM定义的各种逻辑信道示意图 寻呼 信道 随机接入 信道 接入允许 信道 全速率 信道 增强型 全速率信道 半速率 信道 Mobile Communication Theory 17 GSM定义的各种逻辑信道示意图

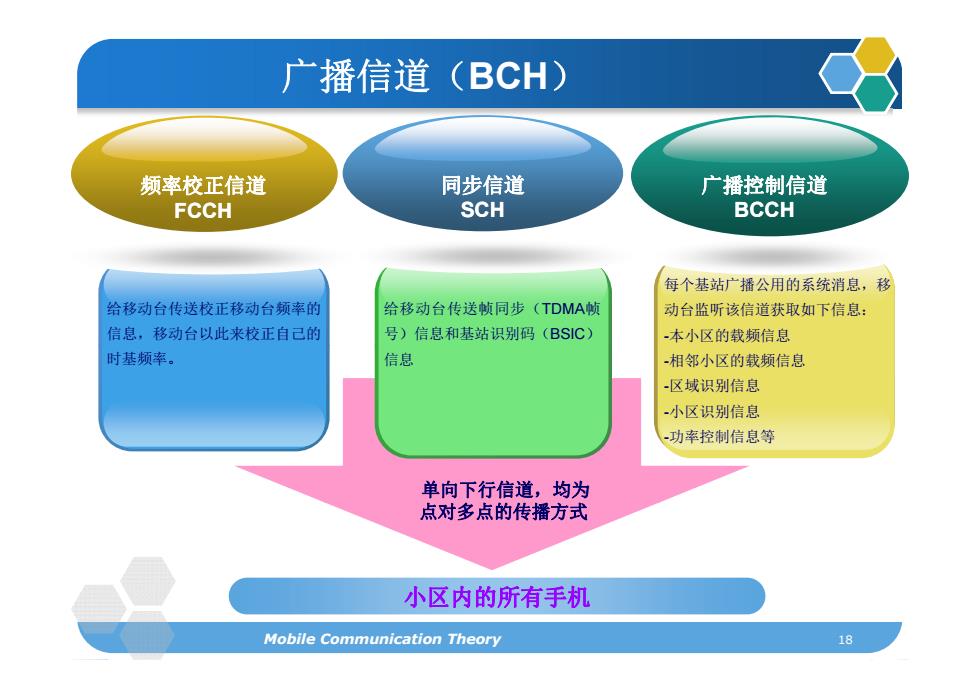

广播信道(BCH) 频率校正信道 同步信道 广播控制信道 FCCH SCH BCCH 每个基站广播公用的系统消息，移 给移动台传送校正移动台频率的 给移动台传送顿同步(TDMA帧 动台监听该信道获取如下信息： 信息，移动台以此来校正自己的 号)信息和基站识别码(BSIC) 本小区的载频信息 时基频率。 信息 相邻小区的载频信息 -区域识别信息 小区识别信息 功率控制信息等 单向下行信道，均为 点对多点的传播方式 小区内的所有手机 Mobile Communication Theory
广播信道（BCH） 频率校正信道 同步信道 广播控制信道 FCCH 同步信道 SCH 广播控制信道 BCCH 给移动台传送校正移动台频率的 信息，移动台以此来校正自己的 给移动台传送帧同步（TDMA帧 号）信息和基站识别码（BSIC） 每个基站广播公用的系统消息，移 动台监听该信道获取如下信息： -本小区的载频信息 时基频率。 信息 -相邻小区的载频信息 -区域识别信息 -小区识别信息 单向下行信道，均为 -功率控制信息等 点对多点的传播方式 Mobile Communication Theory 18 小区内的所有手机

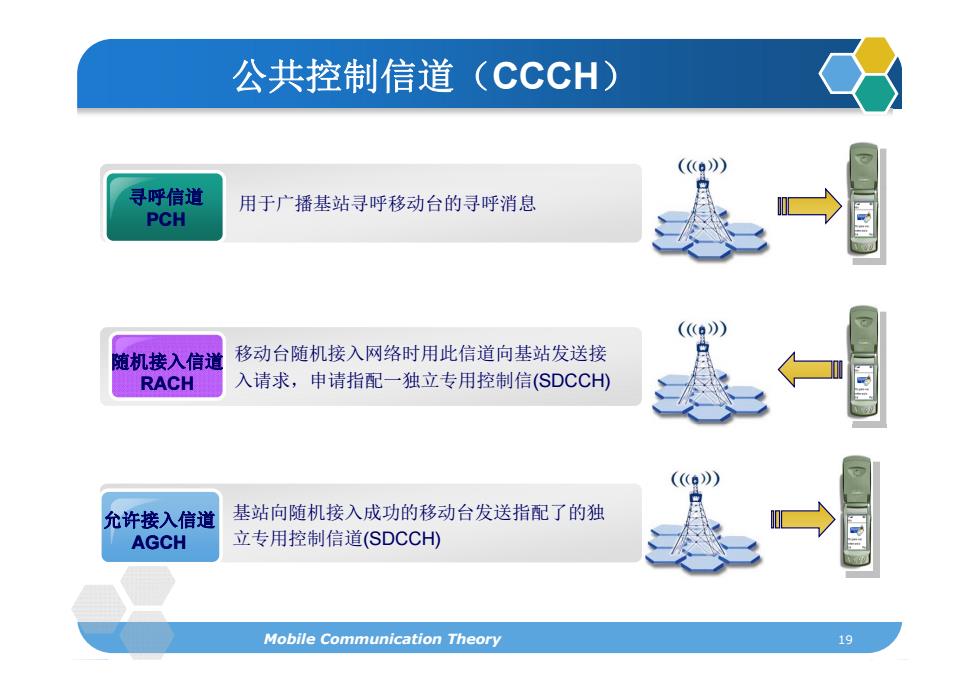

公共控制信道(CCCH) () 寻呼信道 用于广播基站寻呼移动台的寻呼消息 PCH ((。)) 缒机接入信道 移动台随机接入网络时用此信道向基站发送接 RACH 入请求，申请指配一独立专用控制信(SDCCH) (()) 允许接入信道 基站向随机接入成功的移动台发送指配了的独 AGCH 立专用控制信道(SDCCH) Mobile Communication Theory 19
公共控制信道（CCCH） 寻呼信道 PCH 用于广播基站寻呼移动台的寻呼消息 随机接入信道 移动台随机接入网络时用此信道向基站发送接 RACH 入请求，申请指配一独立专用控制信(SDCCH) 允许接入信道 AGCH 基站向随机接入成功的移动台发送指配了的独 立专用控制信道(SDCCH) Mobile Communication Theory 19

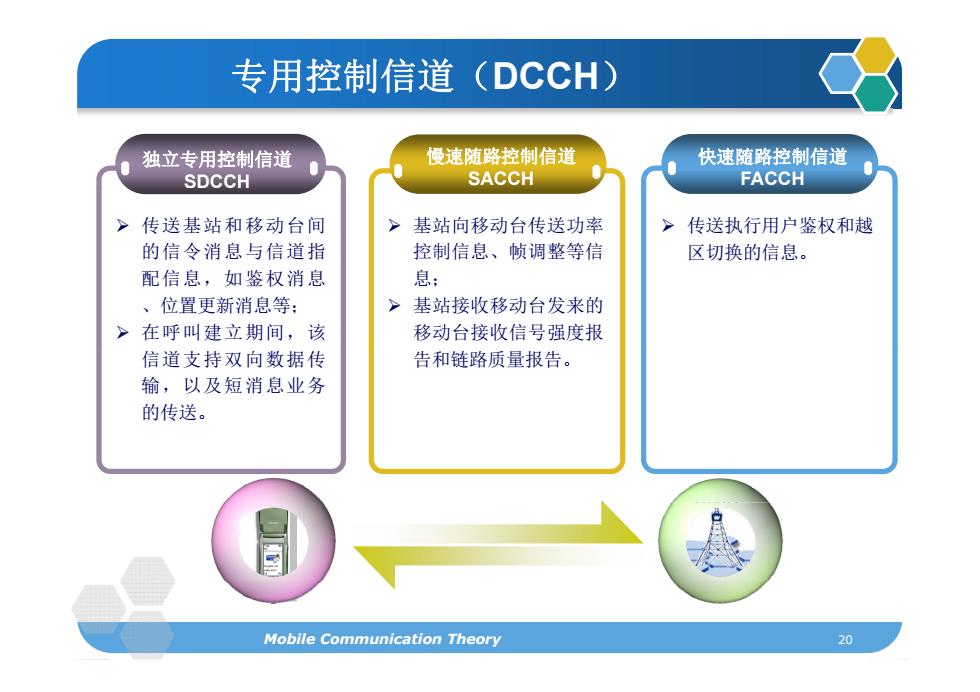

专用控制信道(DCCH) 独立专用控制信道 慢速随路控制信道 快速随路控制信道 SDCCH SACCH FACCH > 传送基站和移动台间 基站向移动台传送功率 传送执行用户鉴权和越 的信令消息与信道指 控制信息、帧调整等信 区切换的信息。 配信息，如鉴权消息 息： 、 位置更新消息等： 基站接收移动台发来的 >在呼叫建立期间，该 移动台接收信号强度报 信道支持双向数据传 告和链路质量报告。 输，以及短消息业务 的传送。 Mobile Communication Theory 20
专用控制信道（DCCH） 快速随路控制信道 FACCH 独立专用控制信道 SDCCH 慢速随路控制信道 SACCH 传送执行用户鉴权和越 区切换的信息。 传送基站和移动台间 的信令消息与信道指 基站向移动台传送功率 控制信息、帧调整等信 配信息，如鉴权消息 、位置更新消息等； 在呼叫建立期间，该 息； 基站接收移动台发来的 移动台接收信号强度报 信道支持双向数据传 输，以及短消息业务 的传送。 告和链路质量报告。 Mobile Communication Theory 20
