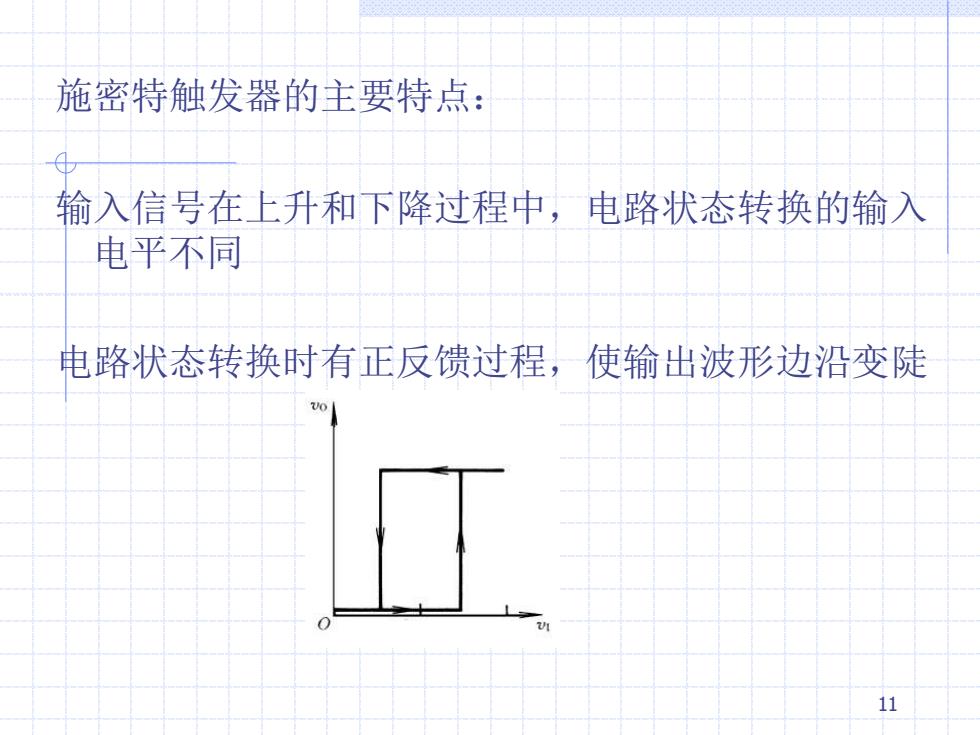

施密特触发器的主要特点：输入信号在上升和下降过程中，电路状态转换的输入电平不同电路状态转换时有正反馈过程，使输出波形边沿变陡11
11 施密特触发器的主要特点： 输入信号在上升和下降过程中，电路状态转换的输入 电平不同 电路状态转换时有正反馈过程，使输出波形边沿变陡

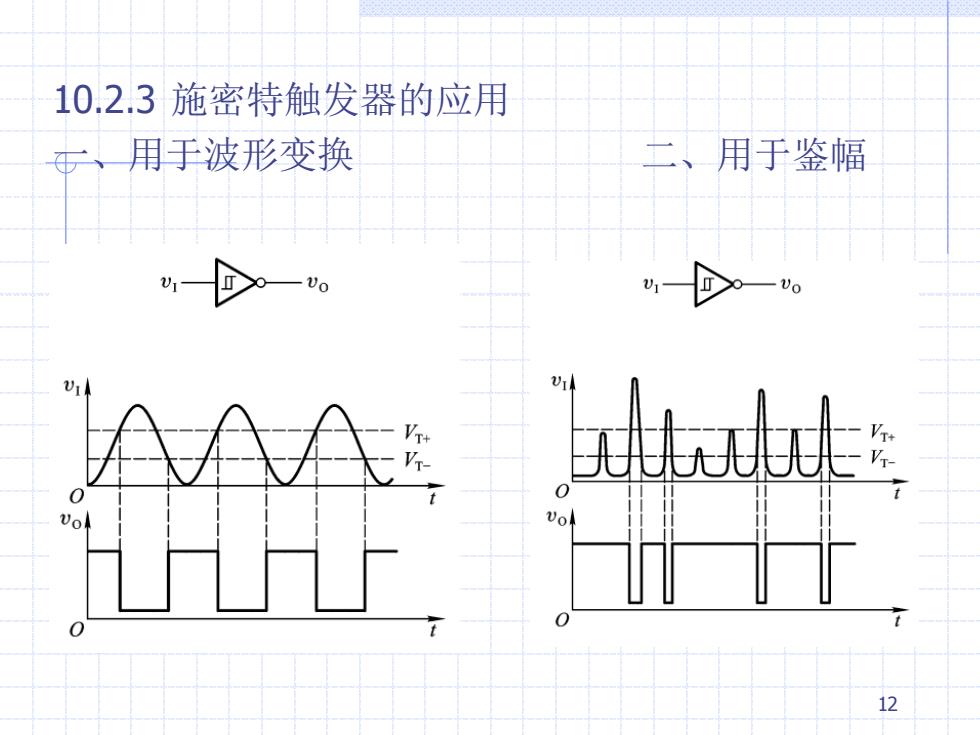

10.2.3施密特触发器的应用、用手波形变换二、用于鉴幅UrVTVTVol-12
12 10.2.3 施密特触发器的应用 一、用于波形变换 二、用于鉴幅

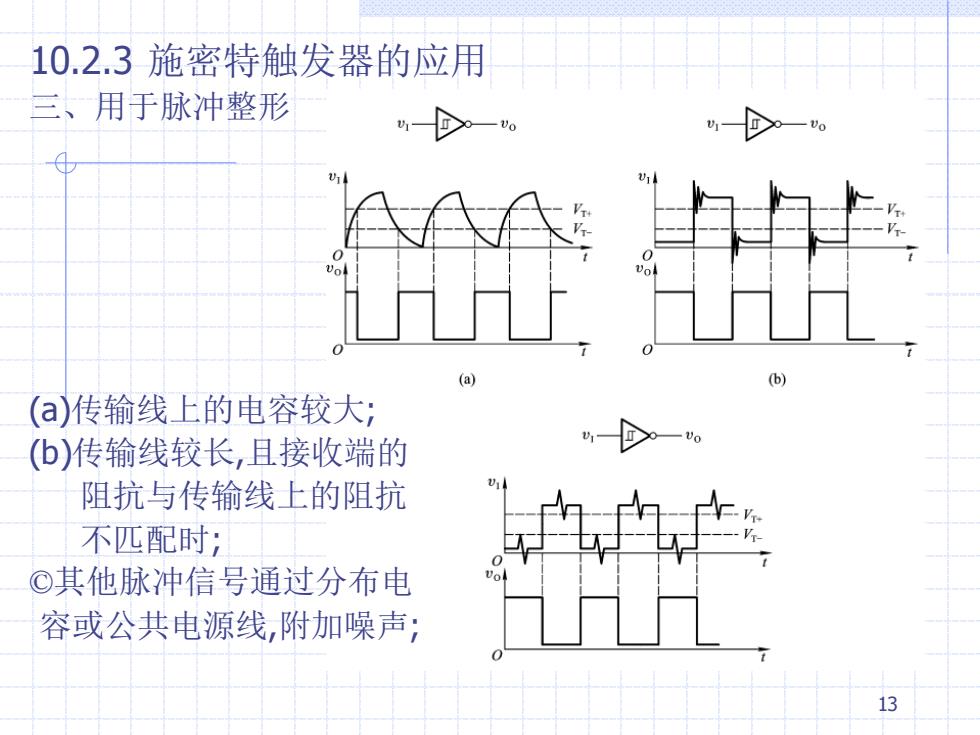

10.2.3施密特触发器的应用三、用于脉冲整形Vo(a)(b)a）传输线上的电容较大：(b)传输线较长，且接收端的Ui阻抗与传输线上的阻抗不匹配时；Vol其他脉冲信号通过分布电容或公共电源线，附加噪声13
13 10.2.3 施密特触发器的应用 三、用于脉冲整形 (a)传输线上的电容较大; (b)传输线较长,且接收端的 阻抗与传输线上的阻抗 不匹配时; ©其他脉冲信号通过分布电 容或公共电源线,附加噪声;

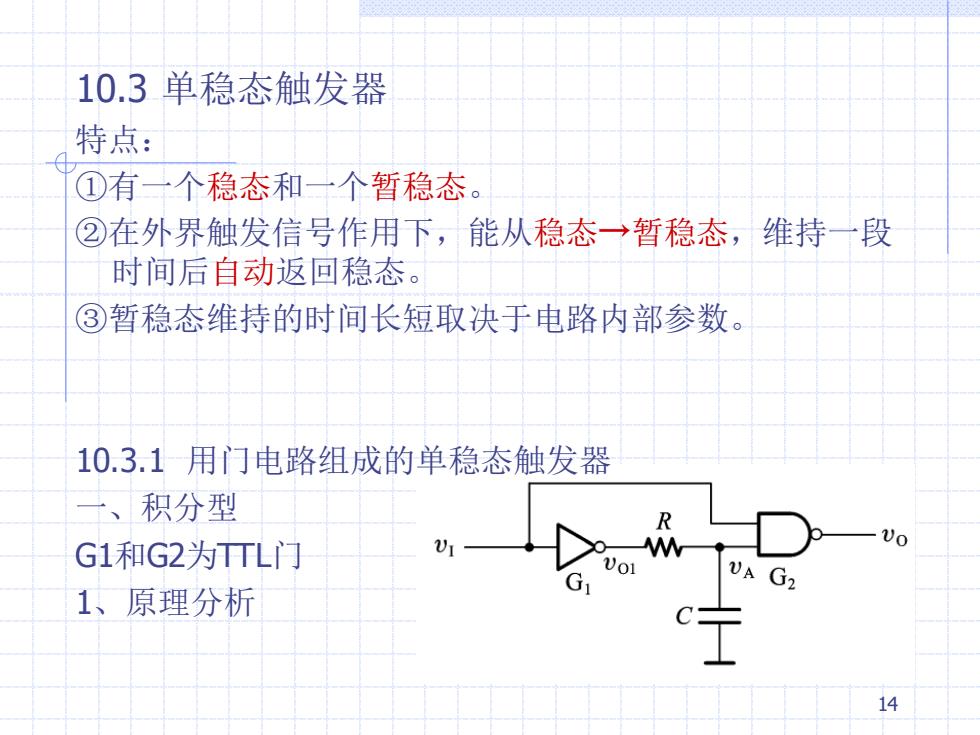

10.3单稳态触发器特点：1有一个稳态和一个暂稳态②在外界触发信号作用下，能从稳态一暂稳态，维持一段时间后自动返回稳态。③暂稳态维持的时间长短取决于电路内部参数10.3.1用门电路组成的单稳态触发器一、积分型RVoUiG1和G2为TTL门VolVAG2G1、原理分析c士14
14 10.3 单稳态触发器 特点： ①有一个稳态和一个暂稳态。 ②在外界触发信号作用下，能从稳态→暂稳态，维持一段 时间后自动返回稳态。 ③暂稳态维持的时间长短取决于电路内部参数。 10.3.1 用门电路组成的单稳态触发器 一、积分型 G1和G2为TTL门 1、原理分析

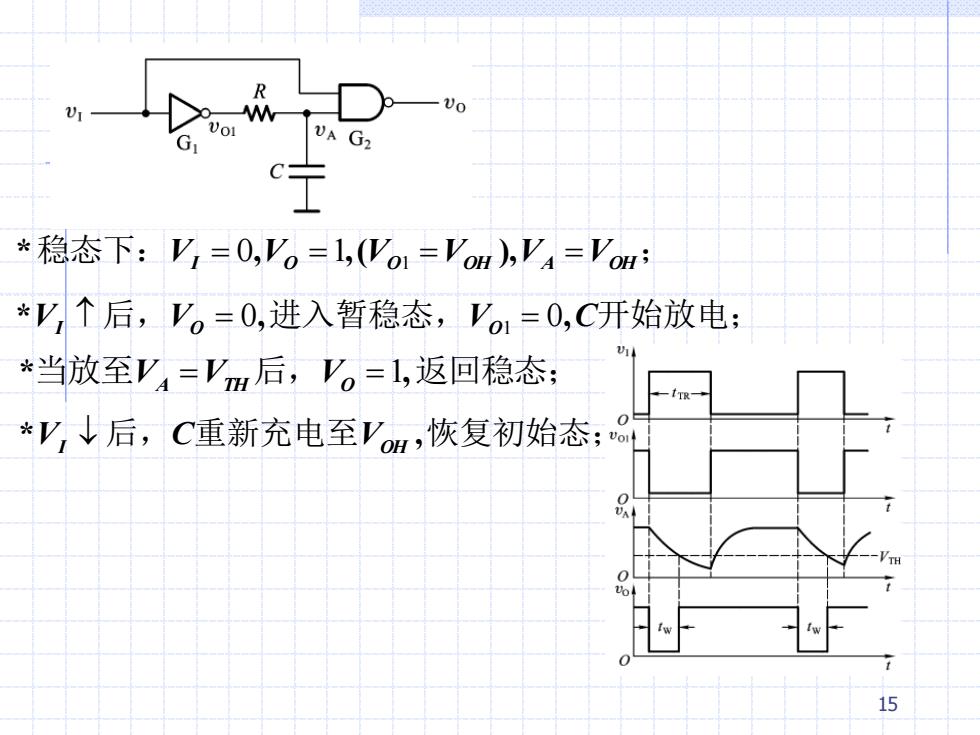

PVoUIVolVAG2C1T*稳态下: V =0,V。=1,(Vol =Von),VA=VoH;*V个后，V。=0,进入暂稳态，Vo=0,C开始放电；*当放至V=V后，V。=1,返回稳态；E*V后，C重新充电至Von，恢复初始态；ot1o15
15 *稳态下：VI = 0,VO =1,(VO1 =VOH ),VA =VOH； *VI 后，VO = 0,进入暂稳态，VO1 = 0,C开始放电； *当放至VA =VTH后，VO =1,返回稳态； *VI 后，C重新充电至VOH ,恢复初始态；
