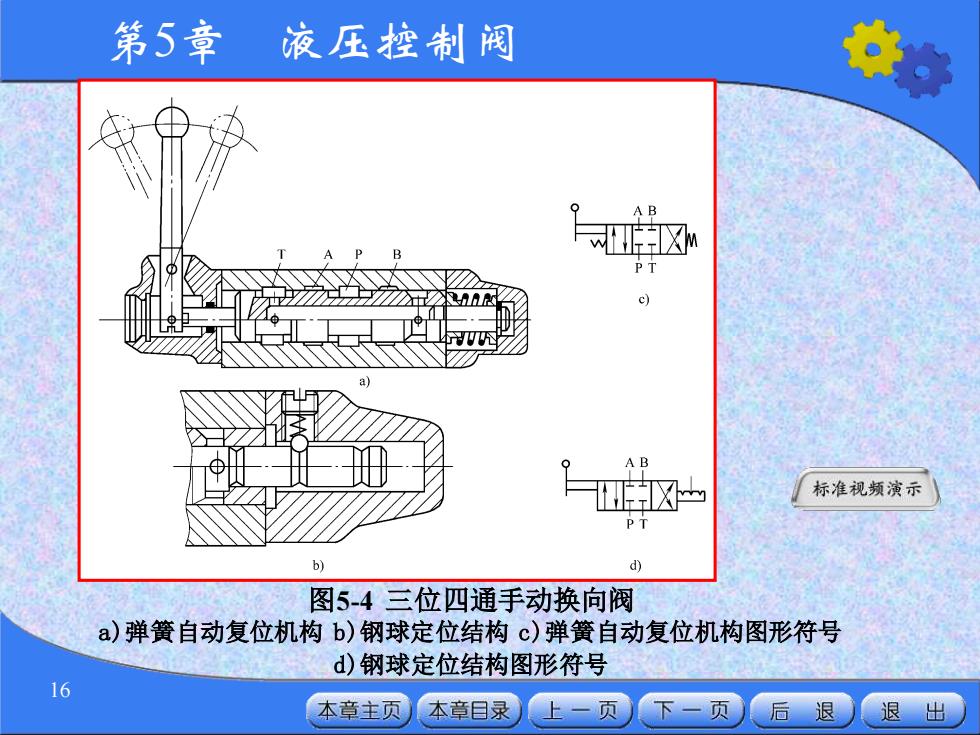

第5章 液压控制阀 ☒ a 1☒- 标准视频演示 PT 图5-4三位四通手动换向阀 a)弹簧自动复位机构b)钢球定位结构c)弹簧自动复位机构图形符号 d)钢球定位结构图形符号 16 本章主页本章日录 上一页 下一页 后退 退出
第5章 液压控制阀 16 图5-4 三位四通手动换向阀 a)弹簧自动复位机构 b)钢球定位结构 c)弹簧自动复位机构图形符号 d)钢球定位结构图形符号

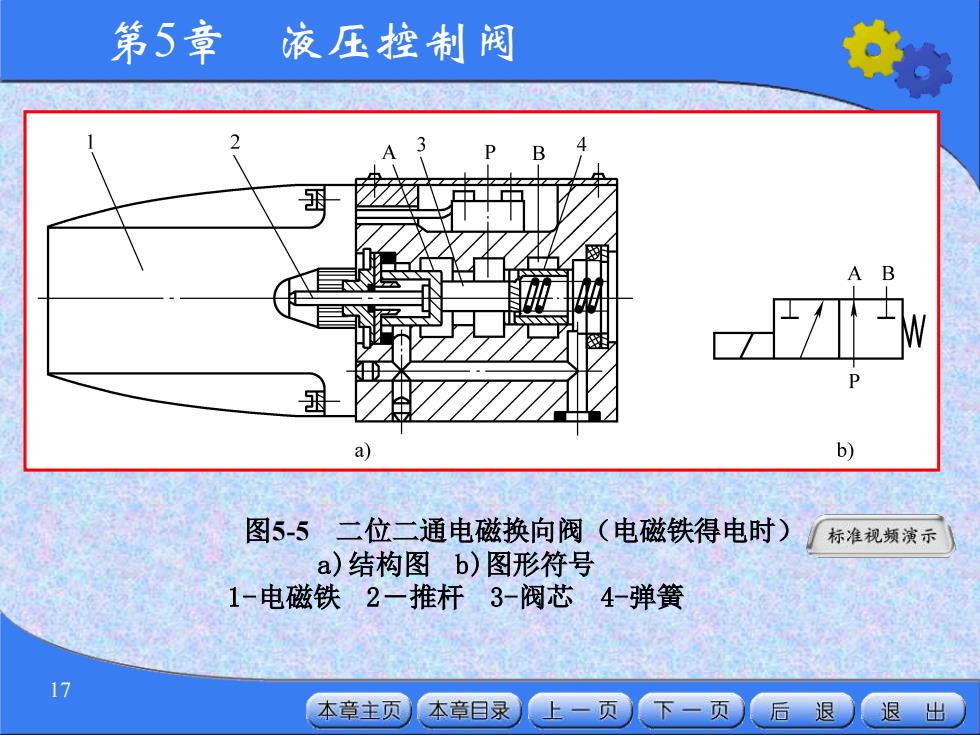

第5章 液压控制阀 P B 4 a) b) 图5-5二位二通电磁换向阀（电磁铁得电时） 标准视频演示 a)结构图b)图形符号 1-电磁铁2一推杆3-阀芯4-弹簧 17 本章主页 本章目录 上一页 下一页 后退 退出
第5章 液压控制阀 17 图5-5 二位二通电磁换向阀（电磁铁得电时） a)结构图 b)图形符号 1-电磁铁 2－推杆 3-阀芯 4-弹簧

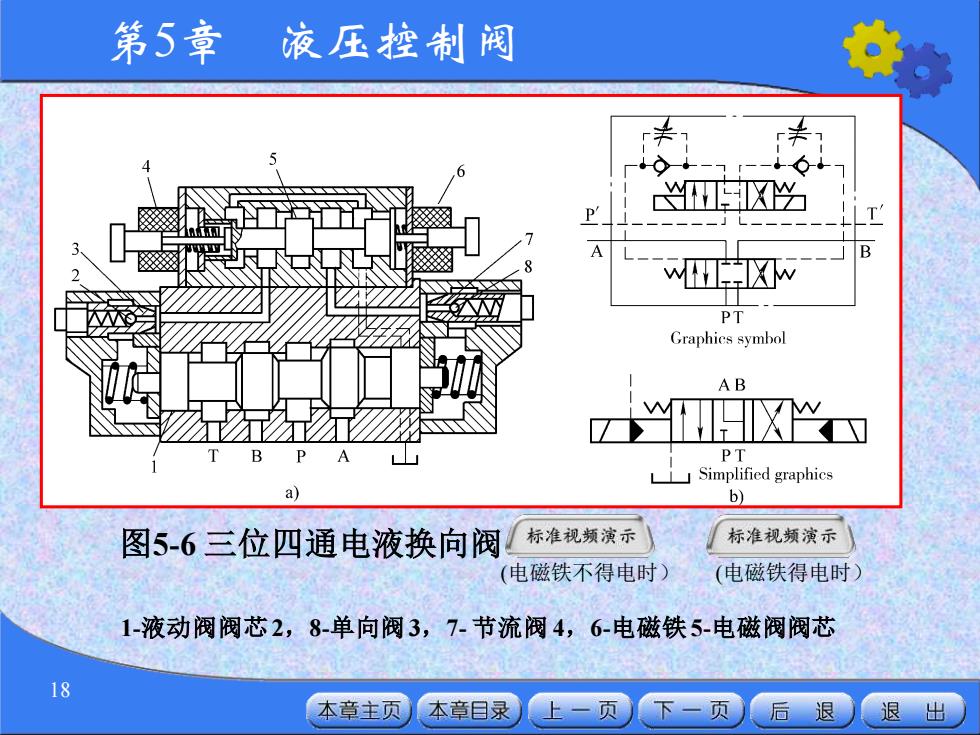

第5章 液压控制阀 YX% WX☒w PT Graphics symbol AB YXY PT Simplified graphics a b) 图5-6三位四通电液换向阀 标准视频演示 标准视频演示 (电磁铁不得电时) (电磁铁得电时) 1-液动阀阀芯2,8-单向阀3,7-节流阀4,6-电磁铁5-电磁阀阀芯 18 本章主页本章目录 上一页 下一页 后退 退出
第5章 液压控制阀 18 图5-6 三位四通电液换向阀 (电磁铁不得电时） (电磁铁得电时） 1-液动阀阀芯2，8-单向阀 3，7- 节流阀 4，6-电磁铁 5-电磁阀阀芯

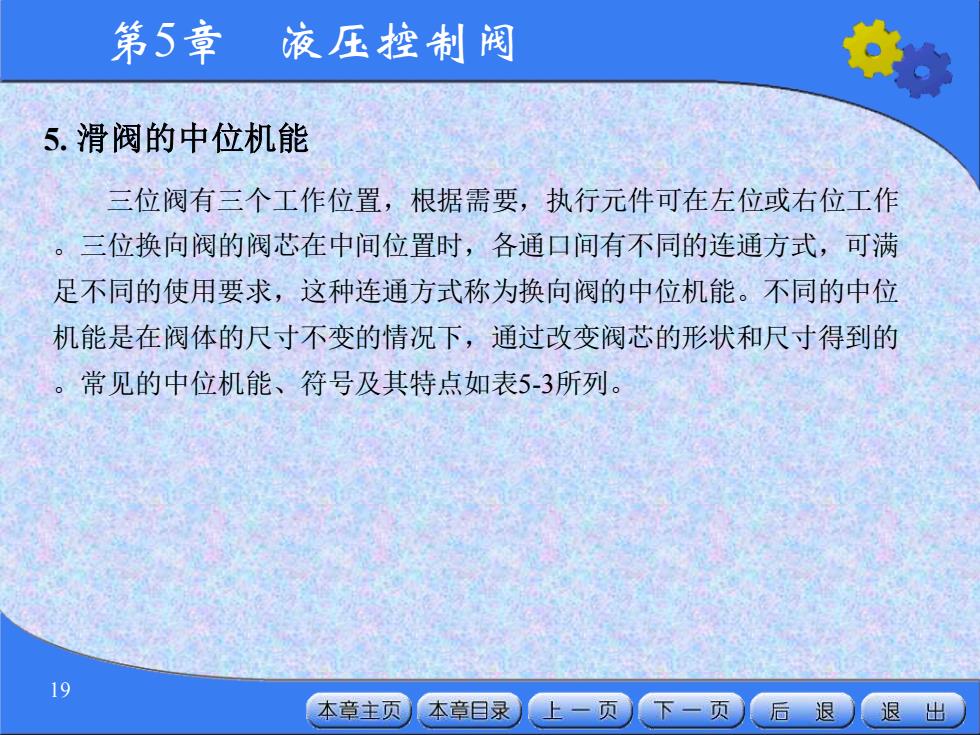

第5章 液压控制阀 5.滑阀的中位机能 三位阀有三个工作位置，根据需要，执行元件可在左位或右位工作 。三位换向阀的阀芯在中间位置时，各通口间有不同的连通方式，可满 足不同的使用要求，这种连通方式称为换向阀的中位机能。不同的中位 机能是在阀体的尺寸不变的情况下，通过改变阀芯的形状和尺寸得到的 。常见的中位机能、符号及其特点如表5-3所列。 19 本章主页 本章目录 上一页 下一页 后退退出
第5章 液压控制阀 19 5. 滑阀的中位机能 三位阀有三个工作位置，根据需要，执行元件可在左位或右位工作 。三位换向阀的阀芯在中间位置时，各通口间有不同的连通方式，可满 足不同的使用要求，这种连通方式称为换向阀的中位机能。不同的中位 机能是在阀体的尺寸不变的情况下，通过改变阀芯的形状和尺寸得到的 。常见的中位机能、符号及其特点如表5-3所列
第5章 液压控制阀 表5-3滑阀的中位机能展 滑阀 滑阀状态 中位符号 特点及应用 机能 四通 五通 0号白 AB AB 各油口全封闭，液压 缸两腔闭锁、泵不卸 T(T)A P B T(T2) 载，可用于多个换向 PT TP T2 阀并联工作 女 各油口互通，液压缸 铝 活塞浮动，泵卸载 油口A、B通回油T、 油口p封闭，活塞浮 动，泵不卸载。 系统不卸荷，缸一腔 归 封闭，另一腔与回油 连通 20 本章主页本章目录 上一页 下一页 后退 退出
第5章 液压控制阀 20 表5-3 滑阀的中位机能 滑阀 机能 滑阀状态 中位符号 特点及应用 四通 五通 O 各油口全封闭，液压 缸两腔闭锁、泵不卸 载，可用于多个换向 阀并联工作 H 各油口互通，液压缸 活塞浮动，泵卸载 Y 油口A、B通回油T、 油口p封闭，活塞浮 动，泵不卸载。 J 系统不卸荷，缸一腔 封闭，另一腔与回油 连通
