第5章 液压控制阀 弹 出油口 内泄式液控单向國 外泄式液控单向阀 标准视频演示 标准视频演示 标准视频演示 普通单向阀（正向） 内泄式液控单向阀 外泄式液控单向阀 (控制油口不通压力油时) 需要指出的是，控制压力油油口不工作时，应使其通回油 箱，否则控制活塞难以复位，单向阀反向不能截止液流。 11 本章主页 本章目录 上一页 下一页 后退 退出
第5章 液压控制阀 11 普通单向阀 （正向） 内泄式液控单向阀 （控制油口不通压力油时） 外泄式液控单向阀 需要指出的是，控制压力油油口不工作时，应使其通回油 箱，否则控制活塞难以复位，单向阀反向不能截止液流
第5章 液压控制阀 5.2.2换向阀 1.功能 换向阀是利用阀芯在阀体中作相对运动，使油路接通、切断 或改变流动方向，从而使执行元件启动、停止或变换运动方向。 2.分类 (1)按结构类型可分为滑阀式、转阀式和球阀式。 (2)按阀体连通的主油路数可分为二通、三通、四通等。 (3)按阀芯在阀体内的工作位置可分为二位、三位，四位 等。 (4)按操作阀芯运动的方式可分为手动、机动、电磁动、 液动和电液动等。 12 本章主页本章目录 上一页 下一页 后退 退出
第5章 液压控制阀 12 5.2.2 换向阀 1. 功能 换向阀是利用阀芯在阀体中作相对运动，使油路接通、切断 或改变流动方向，从而使执行元件启动、停止或变换运动方向。 2. 分类 （1）按结构类型可分为滑阀式、转阀式和球阀式。 （2）按阀体连通的主油路数可分为二通、三通、四通等。 （3）按阀芯在阀体内的工作位置可分为二位、三位，四位 等。 （4）按操作阀芯运动的方式可分为手动、机动、电磁动、 液动和电液动等
第5章 液压控制阀 3.滑阀或换向阀的结构 不同的通数和位数构成了不同类型的换向阀，所谓二位阀、三位 阀是指换向阀的阀芯有两个或三个不同的工作位置，二通阀、三通阀 、四通阀是指其阀体上有两个、三个、四个各不相通且与系统中不同 油管连接的油路接口。换向阀的功能主要就是由其控制的通路数和工 作位置所决定。如表5-2所示。 换向阀都有两个或两个以上的工作位置，其中一个是常位，即阀 芯未受外部操纵时所处的位置，绘制液压系统图时，油路一般应连接 在常位上。 4.滑阀式换向阀的操纵方式 滑阀式换向阀的操纵方式包括：手动（机动）、电磁动、液动和电液联合 驱动等，见图5-4、5-5、5-6。 13 本章主页 本章目录 上一页 下一页 后退 退出
第5章 液压控制阀 13 3．滑阀或换向阀的结构 不同的通数和位数构成了不同类型的换向阀，所谓二位阀、三位 阀是指换向阀的阀芯有两个或三个不同的工作位置；二通阀、三通阀 、四通阀是指其阀体上有两个、三个、四个各不相通且与系统中不同 油管连接的油路接口。换向阀的功能主要就是由其控制的通路数和工 作位置所决定。如表5-2所示。 换向阀都有两个或两个以上的工作位置，其中一个是常位，即阀 芯未受外部操纵时所处的位置，绘制液压系统图时，油路一般应连接 在常位上。 4．滑阀式换向阀的操纵方式 滑阀式换向阀的操纵方式包括：手动 (机动)、电磁动、液动和电液联合 驱动等，见图5-4、5-5、5-6
第5章 液压控制阀 表5-2滑阀式换向阀的结构型式 名称 结构原理图 图形符号 使用场合 二位二通阀 控制油路的接通与切断（相当于一 个开关) AB 二位三通阀 控制液流方向（从一个方向变换成 另一个方向) 14 本章主页本章目录 上一页 下一页 后退 退出
第5章 液压控制阀 14 表5-2 滑阀式换向阀的结构型式 名称 结构原理图 图形符号 使用场合 二位二通阀 控制油路的接通与切断（相当于一 个开关） 二位三通阀 控制液流方向（从一个方向变换成 另一个方向）

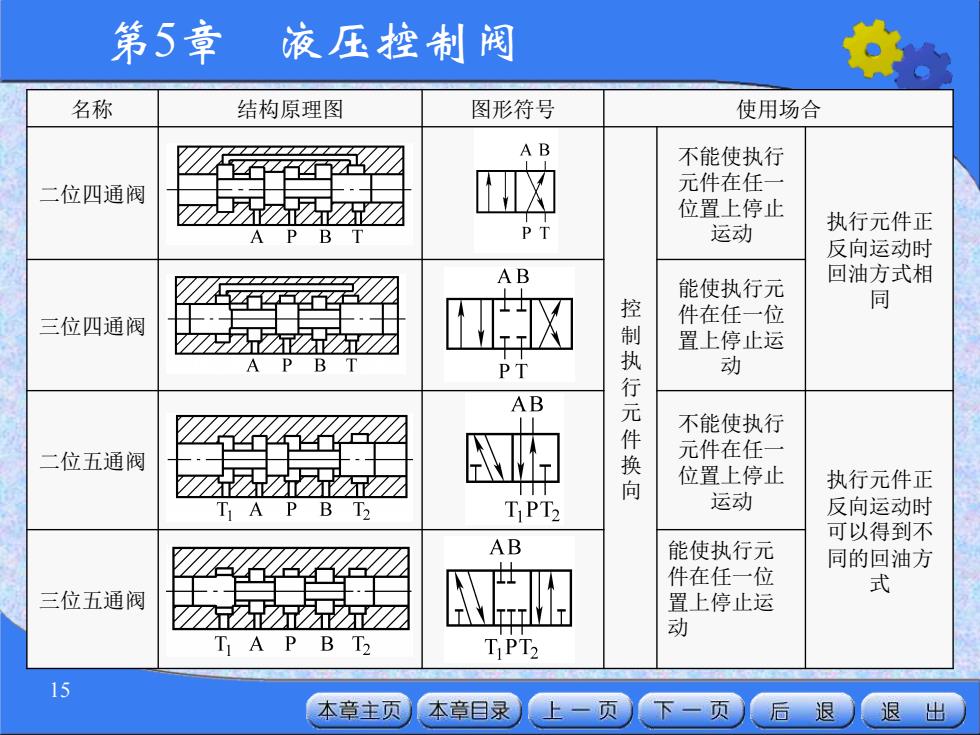

第5章 液压控制阀 名称 结构原理图 图形符号 使用场合 不能使执行 二位四通阀 元件在任一 位置上停止 P B 运动 执行元件正 反向运动时 AB 能使执行元 回油方式相 三位四通阀 ☒ 件在任一位 同 置上停止运 P B T 动 元 不能使执行 二位五通阀 元件在任一 换向 位置上停止 执行元件正 P B T2 T PT2 运动 反向运动时 可以得到不 AB 能使执行元 同的回油方 件在任一位 式 三位五通阀 ☑东 a□ 置上停止运 动 TA P B T PT2 15 本章主页 本章目录 上一页 下一页 后退 退出
第5章 液压控制阀 15 名称 结构原理图 图形符号 使用场合 二位四通阀 控 制 执 行 元 件 换 向 不能使执行 元件在任一 位置上停止 运动 执行元件正 反向运动时 回油方式相 同 三位四通阀 能使执行元 件在任一位 置上停止运 动 二位五通阀 不能使执行 元件在任一 位置上停止 运动 执行元件正 反向运动时 可以得到不 同的回油方 式 三位五通阀 能使执行元 件在任一位 置上停止运 动
