第二章 放大器的基本原理 好 医学电子学基础 二极管的主要参数 (1)最大整流电流：指二极管长时间工作时允 许通过的最大正向平均电流，超过此值会损坏。 (2)最大反向工作（峰值）电压：它是保证二 极管能正常工作而设定的极限反向电压，一般定 为反向击穿电压的一半或三分之二 (3)反向饱和电流：指二极管未被击穿前的最 大反向电流，反映二极管的单向导电性能。 (4)最高工作频率：指二极管正常工作的上限 频率。 单击导棕

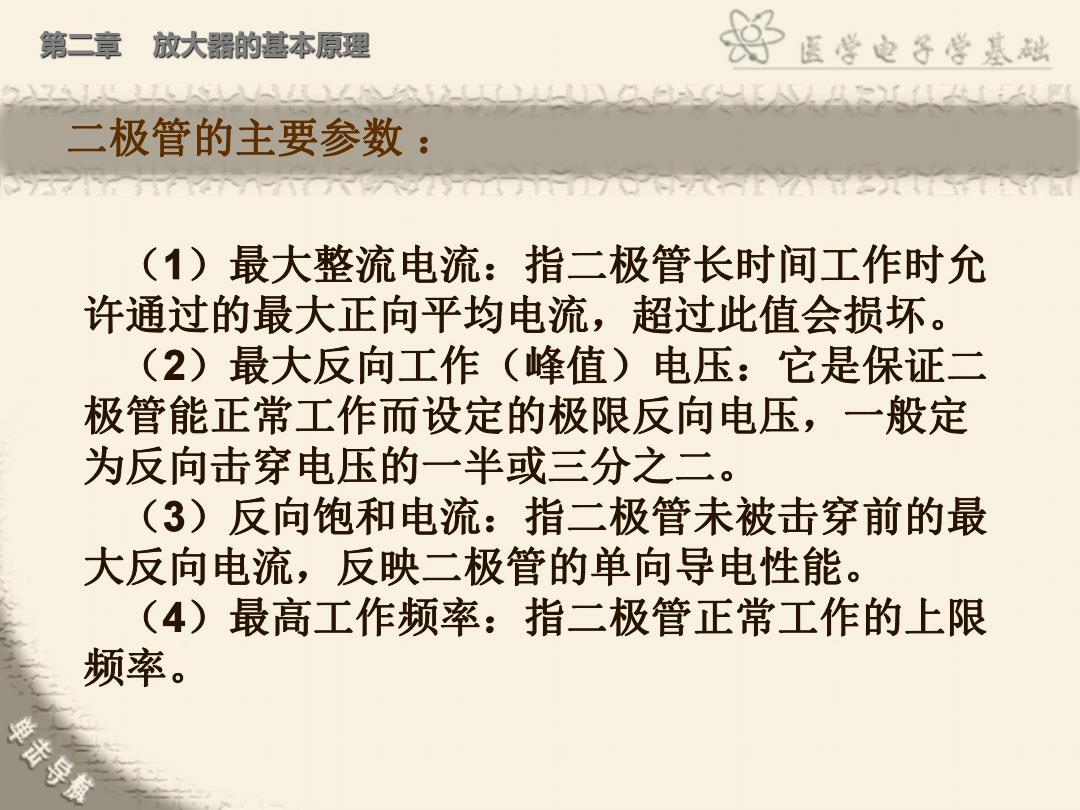

二极管的主要参数 ： （1）最大整流电流：指二极管长时间工作时允 许通过的最大正向平均电流，超过此值会损坏。 （2）最大反向工作（峰值）电压：它是保证二 极管能正常工作而设定的极限反向电压，一般定 为反向击穿电压的一半或三分之二。 （3）反向饱和电流：指二极管未被击穿前的最 大反向电流，反映二极管的单向导电性能。 （4）最高工作频率：指二极管正常工作的上限 频率

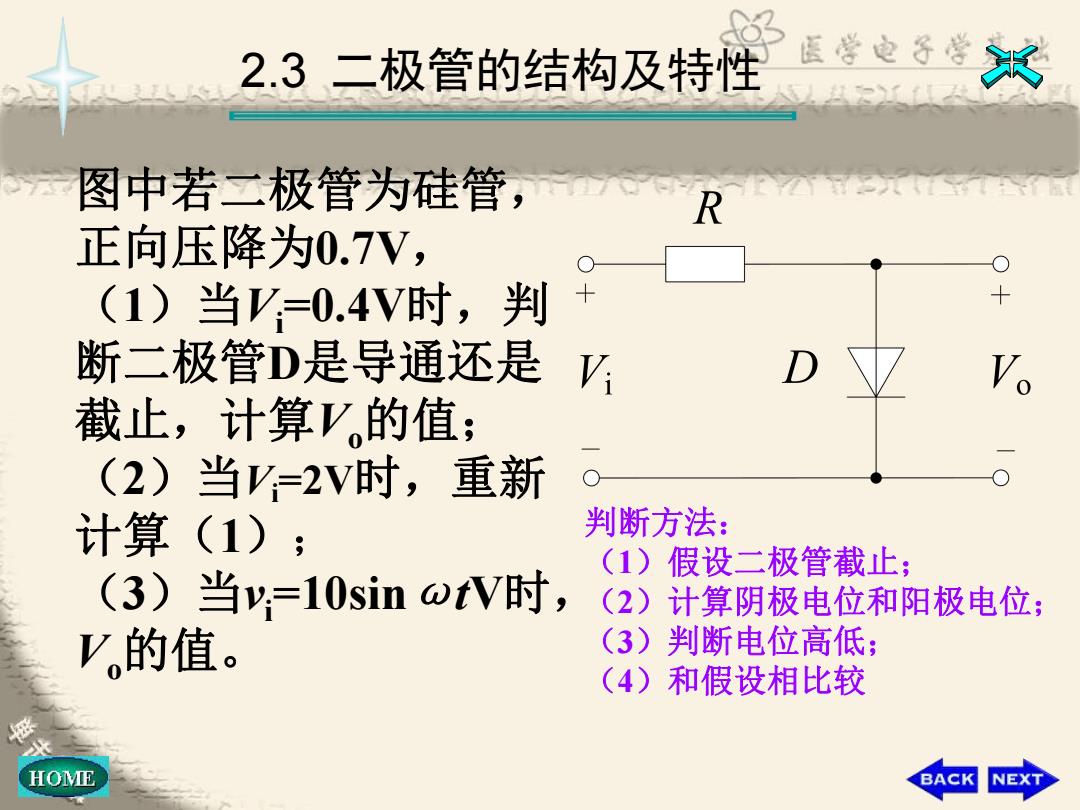

2.3二极管的结构及特性 医学电子 图中若二极管为硅管， R 正向压降为0.7V, (1)当V=0.4V时，判 十 断二极管D是导通还是 V 0 截止，计算V的值； (2)当V=2V时，重新 计算（1)； 判断方法： (1)假设二极管截止； (3)当y,=10 sin @tV时， (2)计算阴极电位和阳极电位； V的值。 (3)判断电位高低； (4)和假设相比较 单 HOME BACK NEXT
2.3 二极管的结构及特性 图中若二极管为硅管， 正向压降为0.7V， （1）当Vi =0.4V时，判 断二极管D是导通还是 截止，计算Vo的值； （2）当Vi=2V时，重新 计算（1）； （3）当vi =10sinωtV时， Vo的值。 判断方法： （1）假设二极管截止； （2）计算阴极电位和阳极电位； （3）判断电位高低； （4）和假设相比较

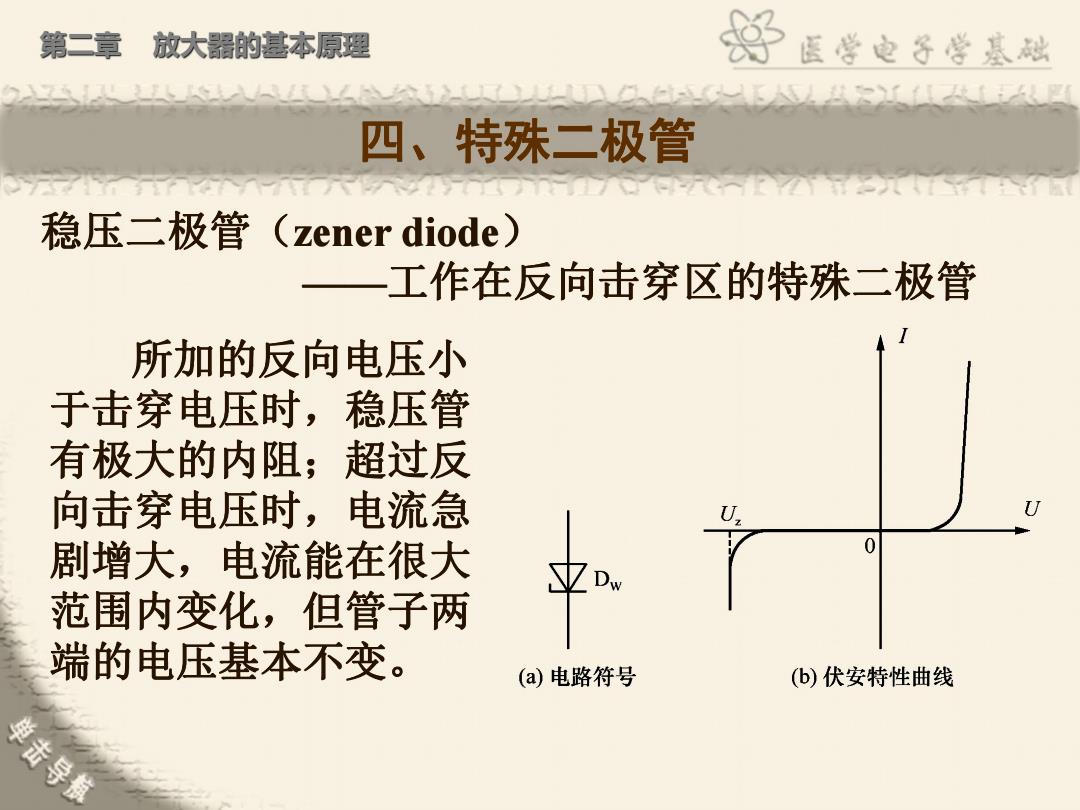

第二章 放大器的基本原理 医学电子学基础 四、特殊二极管 稳压二极管(zener diode) 工作在反向击穿区的特殊二极管 所加的反向电压小 于击穿电压时，稳压管 有极大的内阻；超过反 向击穿电压时，电流急 U 剧增大，电流能在很大 0 范围内变化，但管子两 端的电压基本不变。 (a)电路符号 (b)伏安特性曲线 单击导信
四、特殊二极管 稳压二极管（zener diode） ——工作在反向击穿区的特殊二极管 所加的反向电压小 于击穿电压时，稳压管 有极大的内阻；超过反 向击穿电压时，电流急 剧增大，电流能在很大 范围内变化，但管子两 端的电压基本不变
第二章 放大器的基本原理 好 医学电子学基础 使用稳压管时要注意三点： (1) 稳压管一般都是硅管； (2)连接电路时应反接； (3) 稳压管需串入一电阻。 ◇限流以保护稳压管； ◇当输入电压或负载电流变化时，通过该电 阻上电压降的变化，取出误差信号以调节稳压管的 工作电流，从而起到稳压作用。 单击导擦
使用稳压管时要注意三点： （1） 稳压管一般都是硅管； （2） 连接电路时应反接； （3） 稳压管需串入一电阻。 ◇限流以保护稳压管； ◇当输入电压或负载电流变化时，通过该电 阻上电压降的变化，取出误差信号以调节稳压管的 工作电流，从而起到稳压作用

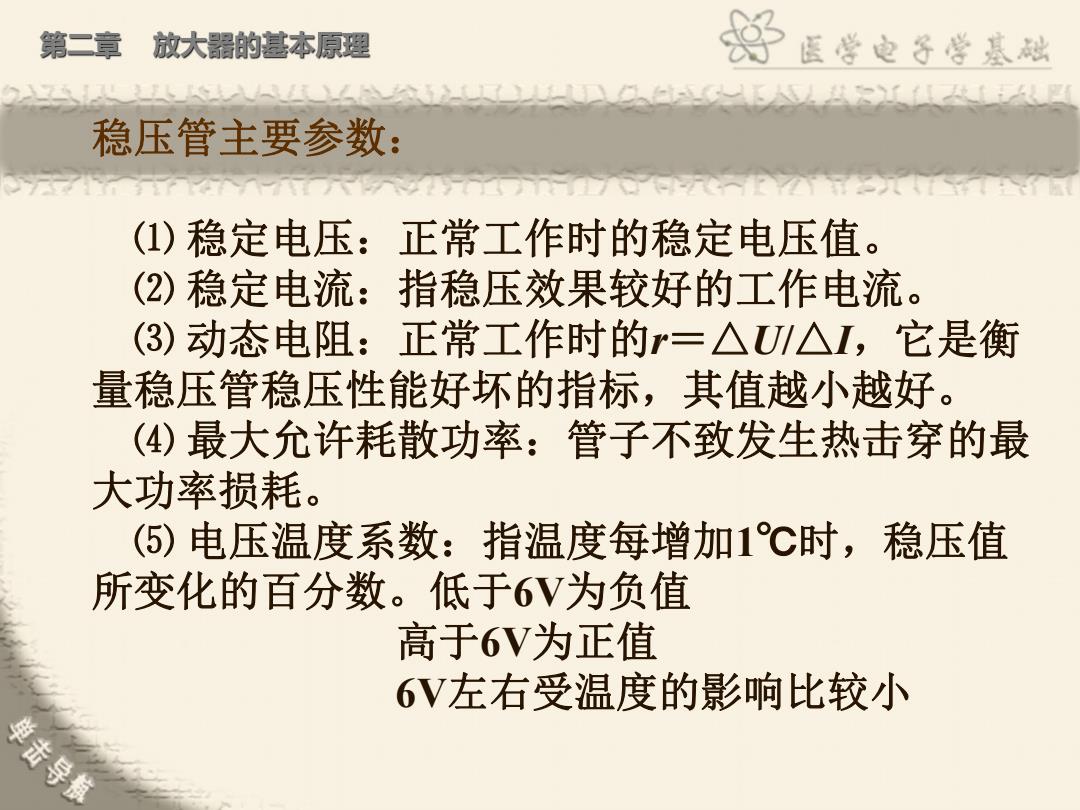

第二章 放大器的基本原理 好 医学电子学基础 稳压管主要参数： (1)稳定电压：正常工作时的稳定电压值。 (2)稳定电流：指稳压效果较好的工作电流。 (3)动态电阻：正常工作时的r=△U/△I,它是衡 量稳压管稳压性能好坏的指标，其值越小越好。 (④)最大允许耗散功率：管子不致发生热击穿的最 大功率损耗。 (⑤)电压温度系数：指温度每增加1℃时，稳压值 所变化的百分数。低于6V为负值 高于6V为正值 6V左右受温度的影响比较小 单击导葛
稳压管主要参数： ⑴ 稳定电压：正常工作时的稳定电压值。 ⑵ 稳定电流：指稳压效果较好的工作电流。 ⑶ 动态电阻：正常工作时的r＝△U/△I，它是衡 量稳压管稳压性能好坏的指标，其值越小越好。 ⑷ 最大允许耗散功率：管子不致发生热击穿的最 大功率损耗。 ⑸ 电压温度系数：指温度每增加1℃时，稳压值 所变化的百分数。低于6V为负值 高于6V为正值 6V左右受温度的影响比较小
