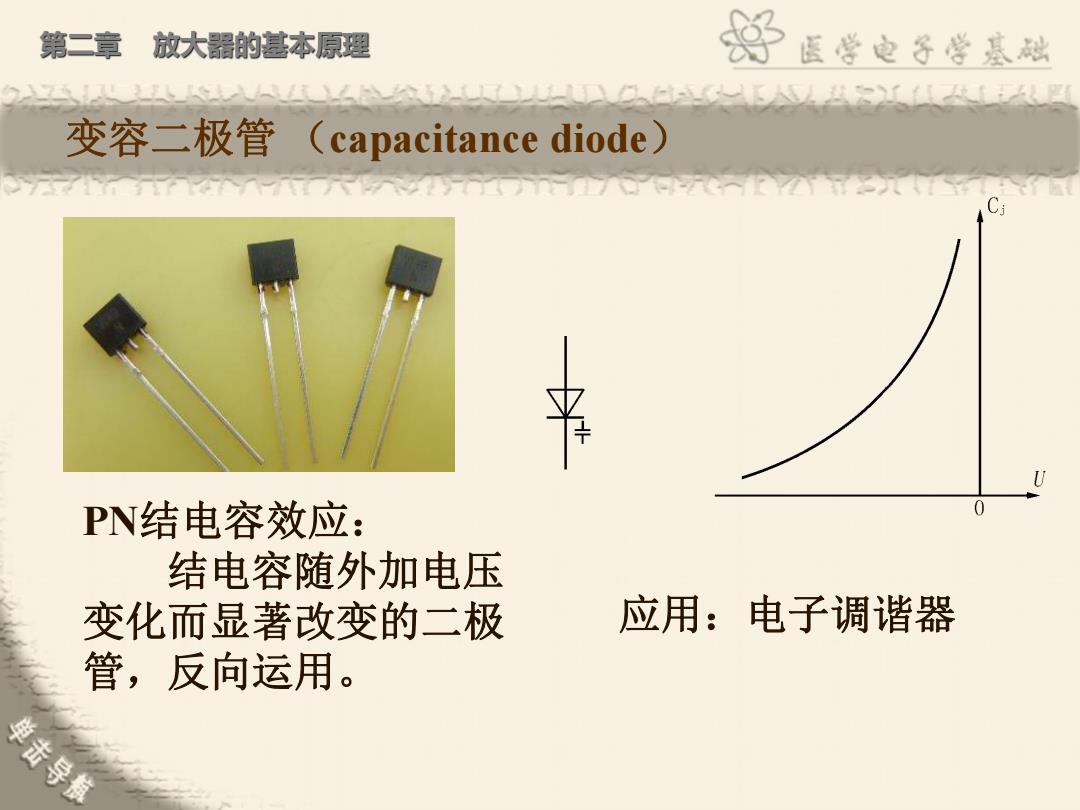

第二章放大器的基本原理 好 医学电子学基础 变容二极管(capacitance diode) U PN结电容效应： 0 结电容随外加电压 变化而显著改变的二极 应用：电子调谐器 管，反向运用。 单击导脑
变容二极管 （capacitance diode） PN结电容效应： 结电容随外加电压 变化而显著改变的二极 管，反向运用。 应用：电子调谐器

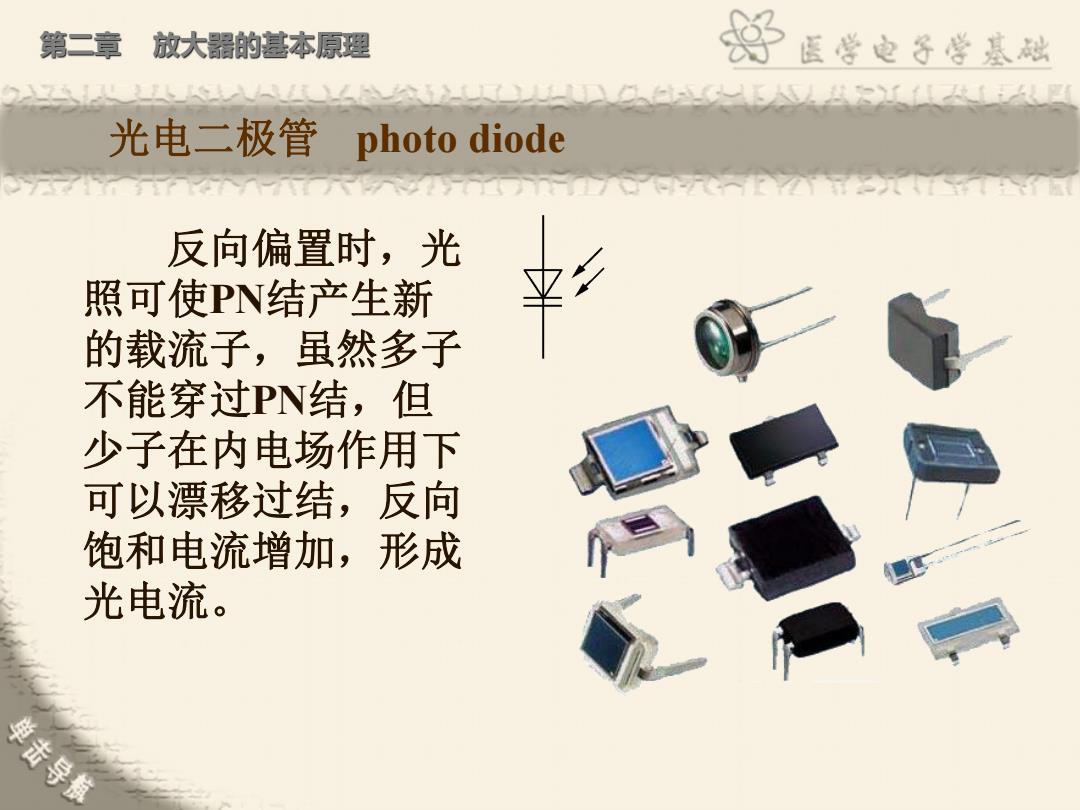

第二章 放大器的基本原理 医学电子学基础 光电二极管photo diode 反向偏置时，光 照可使PN结产生新 的载流子，虽然多子 不能穿过PN结，但 少子在内电场作用下 可以漂移过结，反向 饱和电流增加，形成 光电流。 单击导参
光电二极管 photo diode 反向偏置时，光 照可使PN结产生新 的载流子，虽然多子 不能穿过PN结，但 少子在内电场作用下 可以漂移过结，反向 饱和电流增加，形成 光电流

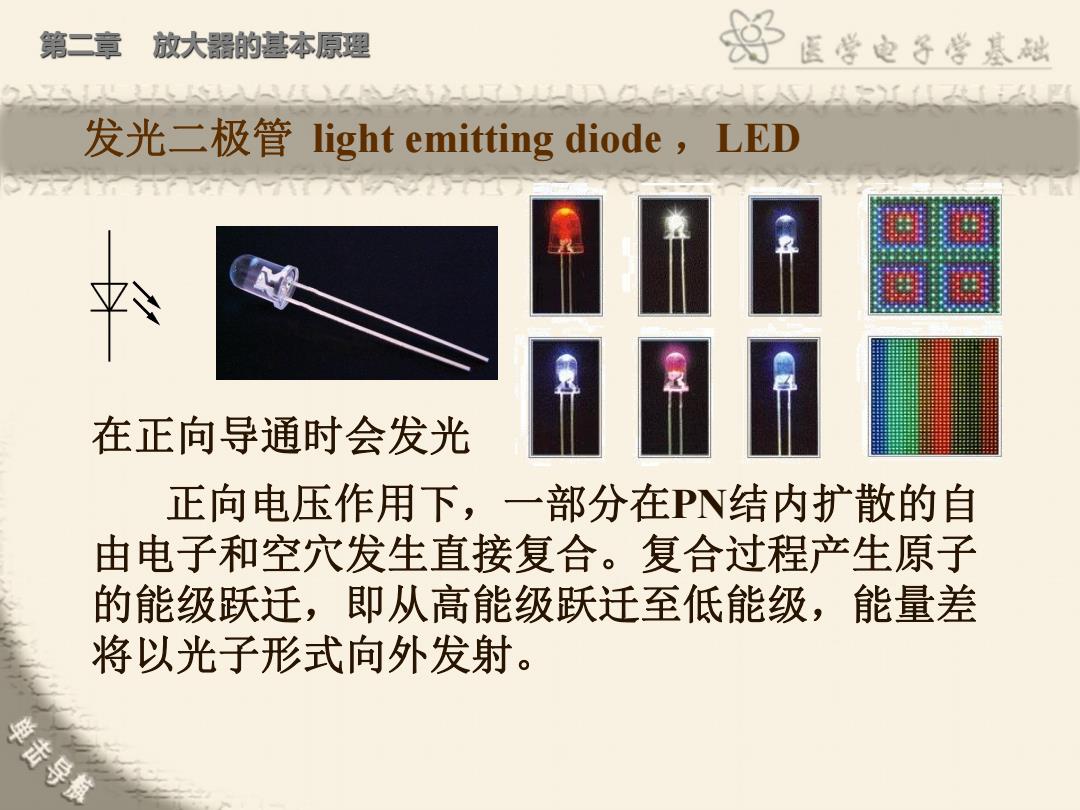

第二章 放大器的基本原理 好 医学电子学基础 发光二极管light emitting diode,LED 在正向导通时会发光 正向电压作用下，一部分在PN结内扩散的自 由电子和空穴发生直接复合。复合过程产生原子 的能级跃迁，即从高能级跃迁至低能级，能量差 将以光子形式向外发射。 单击导脑
发光二极管 light emitting diode ，LED 在正向导通时会发光 正向电压作用下，一部分在PN结内扩散的自 由电子和空穴发生直接复合。复合过程产生原子 的能级跃迁，即从高能级跃迁至低能级，能量差 将以光子形式向外发射
第二章 放大器的基本原理 好医警电各隆基础 八入-人 第二节晶体三极管 一、晶体三极管的结构 二、晶体三极管的放大作用 三、晶体三极管的特性曲线 四、晶体三极管的主要参数 单击导脑
第二节 晶体三极管 一、晶体三极管的结构 二、晶体三极管的放大作用 三、晶体三极管的特性曲线 四、晶体三极管的主要参数

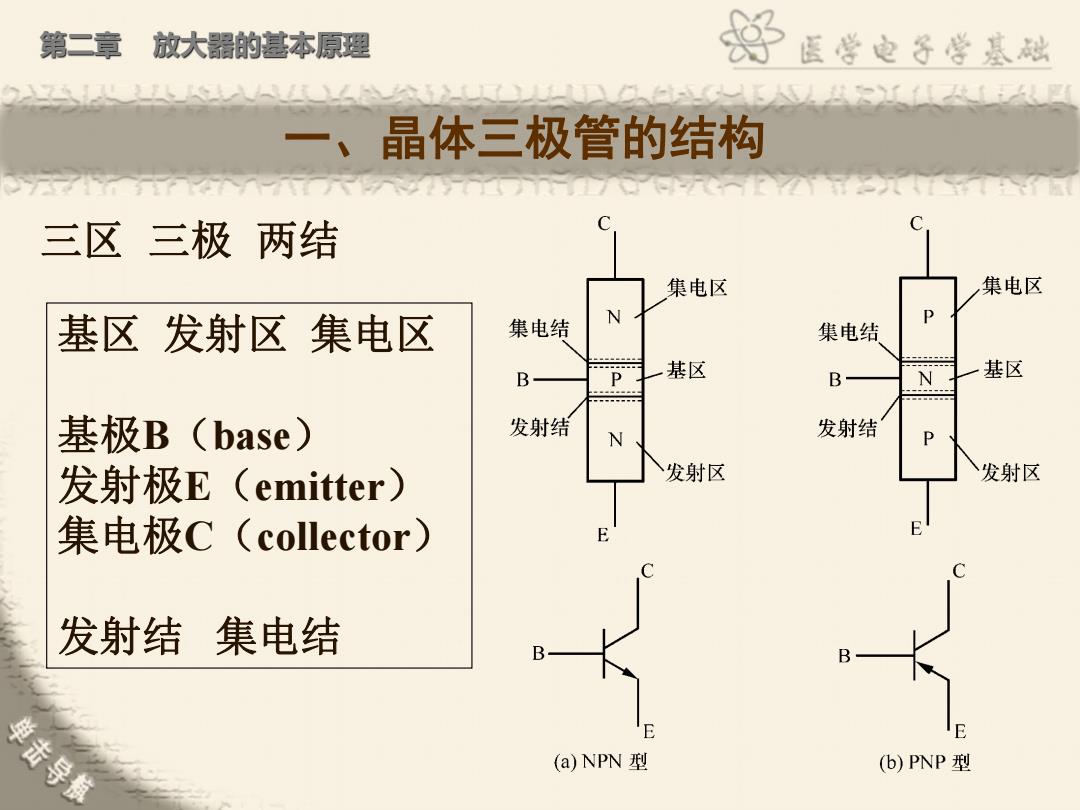

第二章 放大器的基本原理 医学电子学基础 一、晶体三极管的结构 三区三极两结 集电区 集电区 基区发射区集电区 集电结 集电结 B p 基区 N 基区 基极B(base) 发射结 发射结 发射极E(emitter) 发射区 发射区 集电极C(collector) 发射结集电结 单击导脑 E (a)NPN型 (b)PNP型
一、晶体三极管的结构 三区 三极 两结 基区 发射区 集电区 基极B（base） 发射极E（emitter） 集电极C（collector） 发射结 集电结
