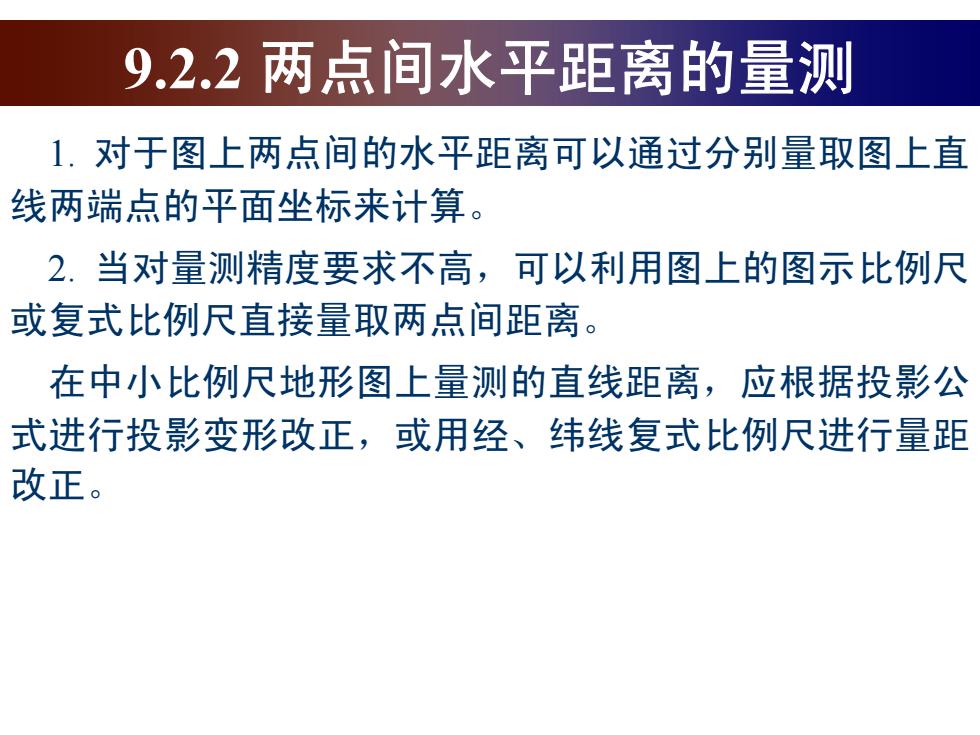

9.2.2两点间水平距离的量测 1.对于图上两点间的水平距离可以通过分别量取图上直 线两端点的平面坐标来计算。 2.当对量测精度要求不高，可以利用图上的图示比例尺 或复式比例尺直接量取两点间距离。 在中小比例尺地形图上量测的直线距离，应根据投影公 式进行投影变形改正，或用经、纬线复式比例尺进行量距 改正
9.2.2 两点间水平距离的量测 1. 对于图上两点间的水平距离可以通过分别量取图上直 线两端点的平面坐标来计算。 2. 当对量测精度要求不高，可以利用图上的图示比例尺 或复式比例尺直接量取两点间距离。 在中小比例尺地形图上量测的直线距离，应根据投影公 式进行投影变形改正，或用经、纬线复式比例尺进行量距 改正

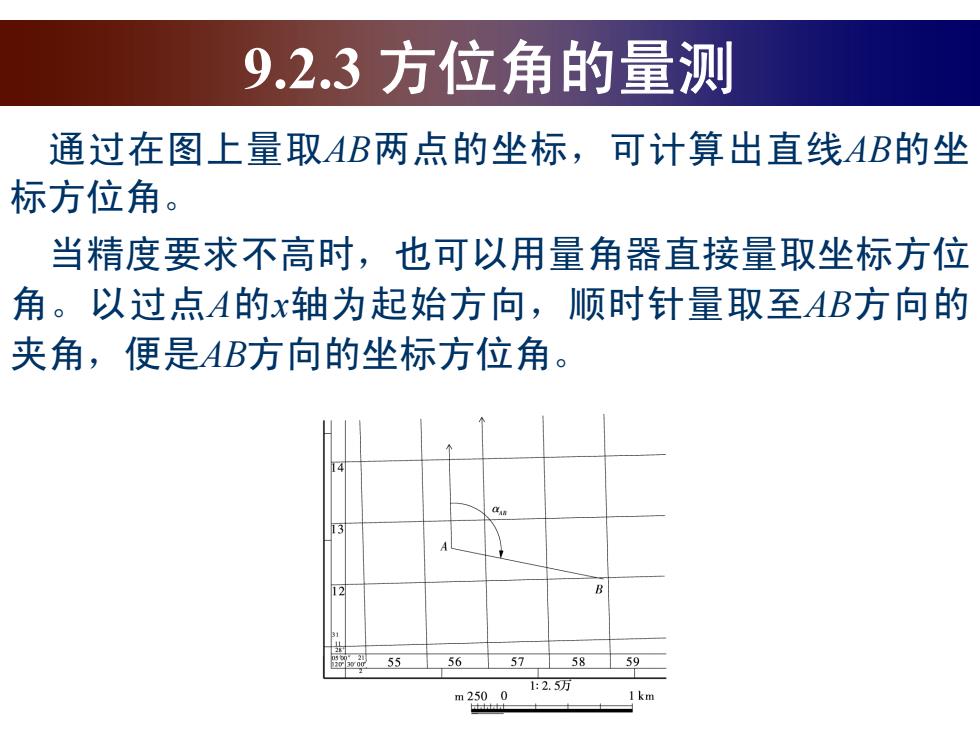

9.2.3方位角的量测 通过在图上量取AB两点的坐标，可计算出直线AB的坐 标方位角。 当精度要求不高时，也可以用量角器直接量取坐标方位 角。以过点A的x轴为起始方向，顺时针量取至AB方向的 夹角，便是AB方向的坐标方位角。 58.59 1:2.5万 m2500 1km
9.2.3 方位角的量测 通过在图上量取AB两点的坐标，可计算出直线AB的坐 标方位角。 当精度要求不高时，也可以用量角器直接量取坐标方位 角。以过点A的x轴为起始方向，顺时针量取至AB方向的 夹角，便是AB方向的坐标方位角

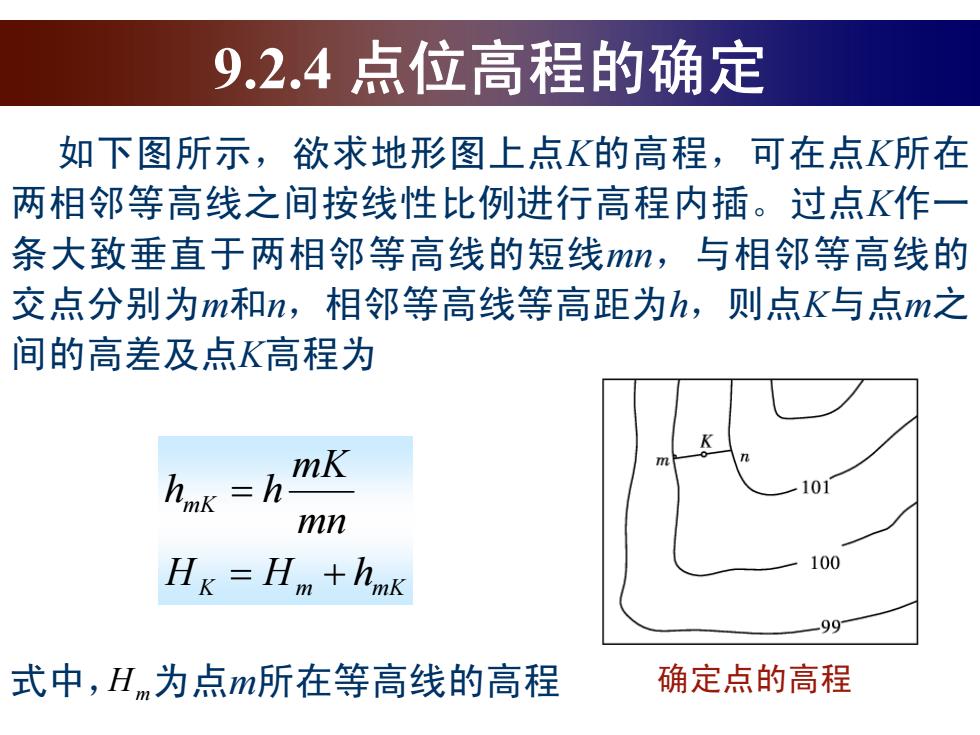

9.2.4点位高程的确定 如下图所示，欲求地形图上点K的高程，可在点K所在 两相邻等高线之间按线性比例进行高程内插。过点K作一 条大致垂直于两相邻等高线的短线mm,与相邻等高线的 交点分别为m和n,相邻等高线等高距为h,则点K与点m之 间的高差及点K高程为 mK hmk =h 10 mn HK =Hm+hmk 100 99 式中，Hm为点m所在等高线的高程 确定点的高程
9.2.4 点位高程的确定 如下图所示，欲求地形图上点K的高程，可在点K所在 两相邻等高线之间按线性比例进行高程内插。过点K作一 条大致垂直于两相邻等高线的短线mn，与相邻等高线的 交点分别为m和n，相邻等高线等高距为h，则点K与点m之 间的高差及点K高程为 mKmK mK hHH mn mK hh 式中，Hm为点m所在等高线的高程 确定点的高程

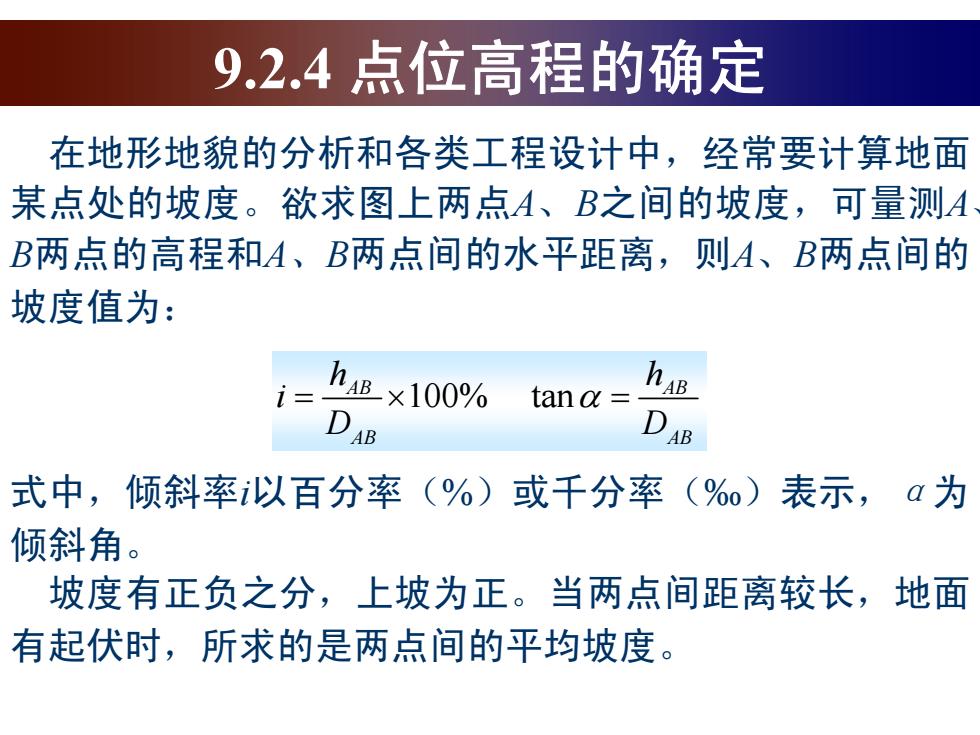

9.2.4点位高程的确定 在地形地貌的分析和各类工程设计中，经常要计算地面 某点处的坡度。欲求图上两点A、B之间的坡度，可量测A B两点的高程和A、B两点间的水平距离，则A、B两点间的 坡度值为： hB×100% ha DAB DAB 式中，倾斜率i以百分率(%)或千分率(%)表示，α为 倾斜角。 坡度有正负之分，上坡为正。当两点间距离较长，地面 有起伏时，所求的是两点间的平均坡度
9.2.4 点位高程的确定 在地形地貌的分析和各类工程设计中，经常要计算地面 某点处的坡度。欲求图上两点A、B之间的坡度，可量测A、 B两点的高程和A、B两点间的水平距离，则A、B两点间的 坡度值为： 式中，倾斜率i以百分率（%）或千分率（‰）表示，α为 倾斜角。 坡度有正负之分，上坡为正。当两点间距离较长，地面 有起伏时，所求的是两点间的平均坡度。 100% tan AB AB AB AB h h i D D

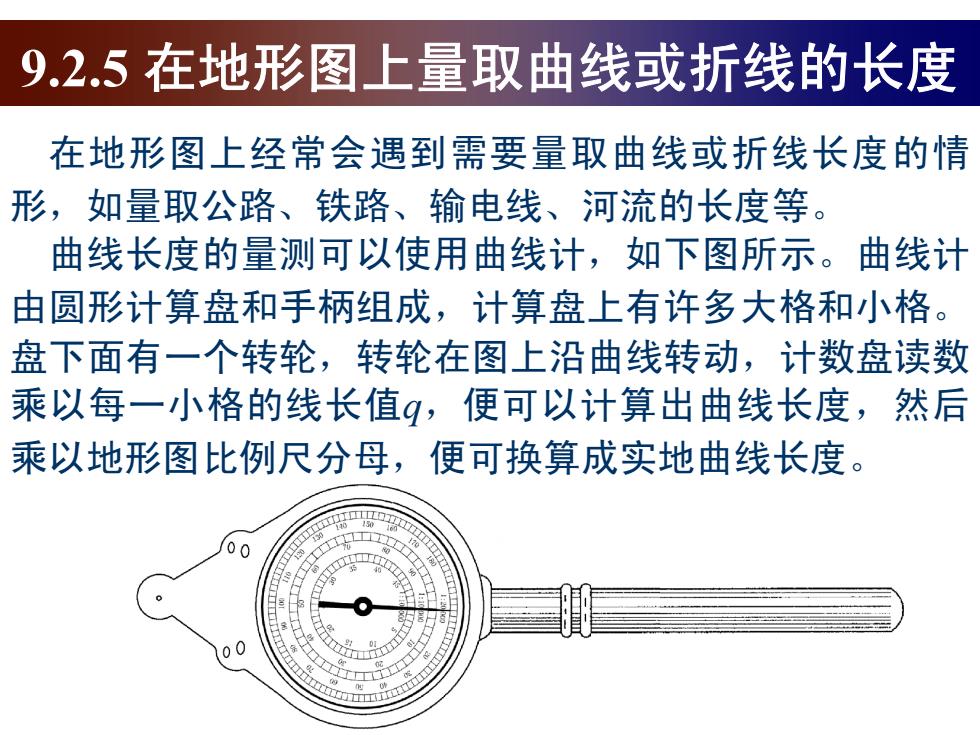

9.2.5在地形图上量取曲线或折线的长度 在地形图上经常会遇到需要量取曲线或折线长度的情 形，如量取公路、铁路、输电线、河流的长度等。 曲线长度的量测可以使用曲线计，如下图所示。曲线计 由圆形计算盘和手柄组成，计算盘上有许多大格和小格。 盘下面有一个转轮，转轮在图上沿曲线转动，计数盘读数 乘以每一小格的线长值g,便可以计算出曲线长度，然后 乘以地形图比例尺分母，便可换算成实地曲线长度。 00
9.2.5 在地形图上量取曲线或折线的长度 在地形图上经常会遇到需要量取曲线或折线长度的情 形，如量取公路、铁路、输电线、河流的长度等。 曲线长度的量测可以使用曲线计，如下图所示。曲线计 由圆形计算盘和手柄组成，计算盘上有许多大格和小格。 盘下面有一个转轮，转轮在图上沿曲线转动，计数盘读数 乘以每一小格的线长值q，便可以计算出曲线长度，然后 乘以地形图比例尺分母，便可换算成实地曲线长度
