医用电子直线加速器包括加速管、脉冲调制器、电 子枪、微波系统、真空系统、射线束引出系统、治 疗头、治疗床。 机架 激光灯 准直器旋转 机架旋转 数字显示器 射线束中心轴 机柜 懣光灯 激光灯 机架旋转轴 等中心 床运动指示 治疗床 床旋转 手控盒 图1H1医用电子直线加速器机械示意图
医用电子直线加速器包括加速管、脉冲调制器、电 子枪、微波系统、真空系统、射线束引出系统、治 疗头、治疗床

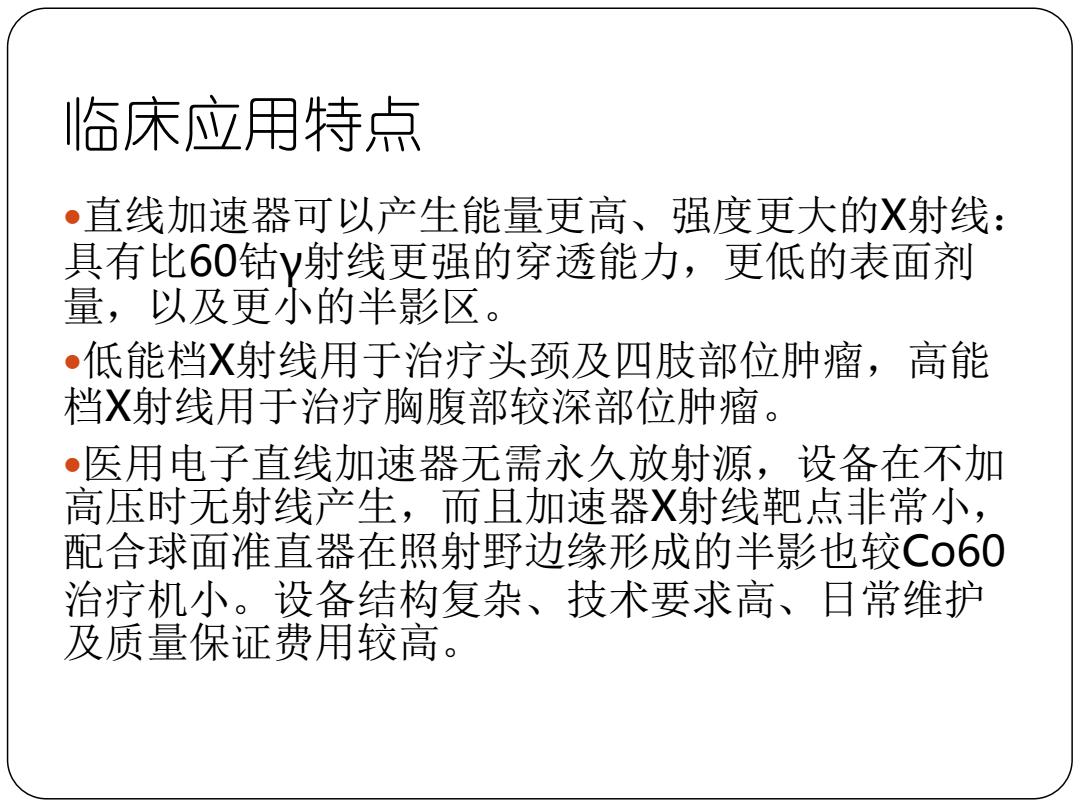

临床应用特点 直线加速器可以产生能量更高、强度更大的X射线： 具有比60钴y射线更强的穿透能力，更低的表面剂 量，以及更小的半影区。 低能档X射线用于治疗头颈及四肢部位肿瘤，高能 档X射线用于治疗胸腹部较深部位肿瘤。 •医用电子直线加速器无需永久放射源，设备在不加 高压时无射线产生，而且加速器X射线靶点非常小， 配合球面准直器在照射野边缘形成的半影也较Co60 治疗机小。设备结构复杂、技术要求高、日常维护 及质量保证费用较高
临床应用特点 直线加速器可以产生能量更高、强度更大的X射线： 具有比60钴γ射线更强的穿透能力，更低的表面剂 量，以及更小的半影区。 低能档X射线用于治疗头颈及四肢部位肿瘤，高能 档X射线用于治疗胸腹部较深部位肿瘤。 医用电子直线加速器无需永久放射源，设备在不加 高压时无射线产生，而且加速器X射线靶点非常小， 配合球面准直器在照射野边缘形成的半影也较Co60 治疗机小。设备结构复杂、技术要求高、日常维护 及质量保证费用较高

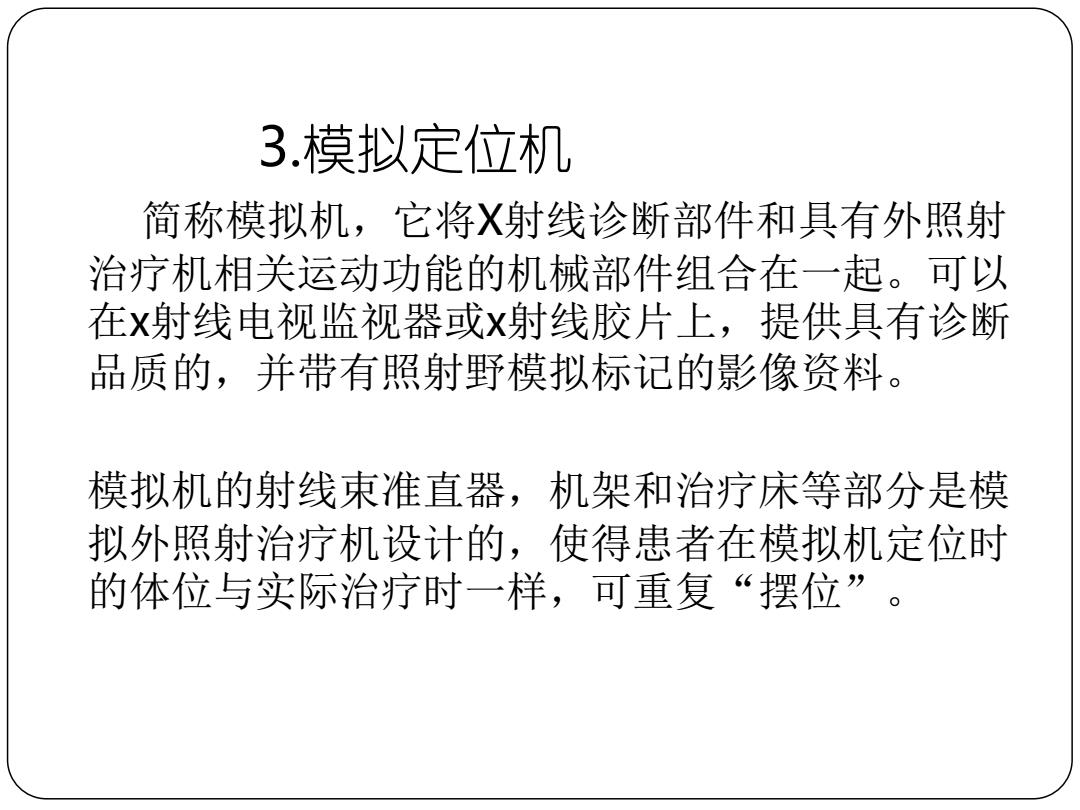

3.模拟定位机 简称模拟机，它将X射线诊断部件和具有外照射 治疗机相关运动功能的机械部件组合在一起。可以 在x射线电视监视器或x射线胶片上，提供具有诊断 品质的，并带有照射野模拟标记的影像资料。 模拟机的射线束准直器，机架和治疗床等部分是模 拟外照射治疗机设计的，使得患者在模拟机定位时 的体位与实际治疗时一样，可重复“摆位
3.模拟定位机 简称模拟机，它将X射线诊断部件和具有外照射 治疗机相关运动功能的机械部件组合在一起。可以 在x射线电视监视器或x射线胶片上，提供具有诊断 品质的，并带有照射野模拟标记的影像资料。 模拟机的射线束准直器，机架和治疗床等部分是模 拟外照射治疗机设计的，使得患者在模拟机定位时 的体位与实际治疗时一样，可重复“摆位
基本结构 模拟机由两部分构成：射线系统和机械系统。射 线系统包括x射线管、射线发生器和X射线影像增强 器系统。机械系统包括有机座和机架、准直器、治 疗床和控制系统。 图216模拟定位机结构示意图
基本结构 模拟机由两部分构成：x射线系统和机械系统。x射 线系统包括x射线管、x射线发生器和x射线影像增强 器系统。机械系统包括有机座和机架、准直器、治 疗床和控制系统

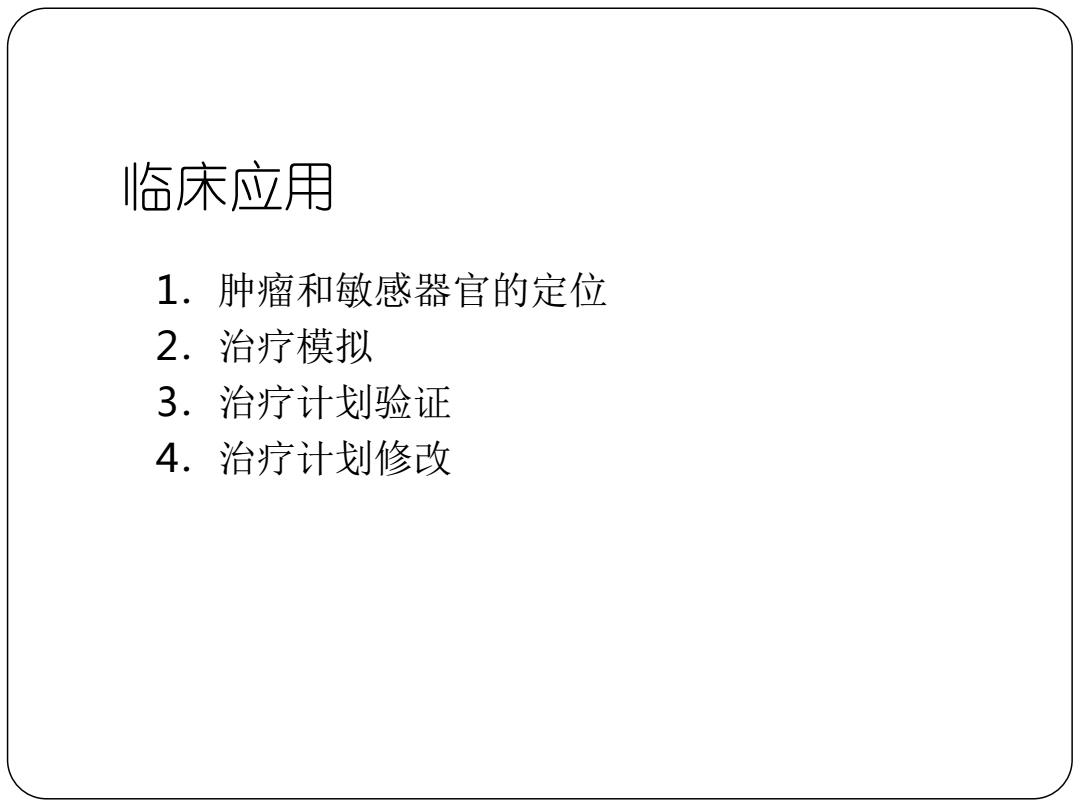

临床应用 1.肿瘤和敏感器官的定位 2.治疗模拟 3.治疗计划验证 4.治疗计划修改
临床应用 1．肿瘤和敏感器官的定位 2．治疗模拟 3．治疗计划验证 4．治疗计划修改
