(3)点击“对齐”菜单下的“手动注册”按钮，进入手动拼合按钮界面， 选定特征点，软件通过将两幅图中同一特征点重合的方式将其拼合。 w (4)重复上述操作，将九幅图依次拼合，形成一个完整的点云数据模型
（3）点击“对齐”菜单下的“手动注册”按钮，进入手动拼合按钮界面， 选定特征点，软件通过将两幅图中同一特征点重合的方式将其拼合。 （4）重复上述操作，将九幅图依次拼合，形成一个完整的点云数据模型

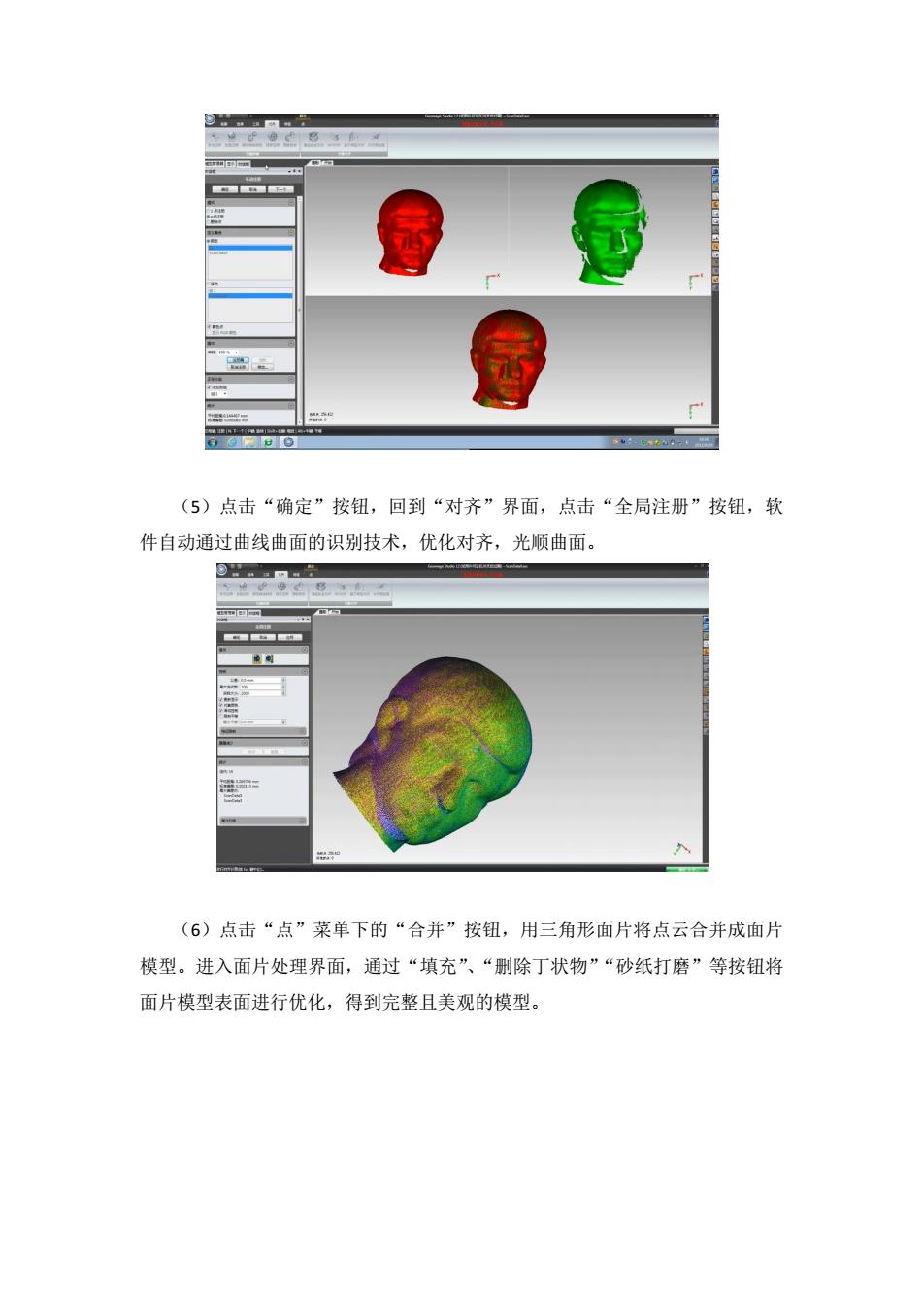

(5)点击“确定”按钮，回到“对齐”界面，点击“全局注册”按钮，软 件自动通过曲线曲面的识别技术，优化对齐，光顺曲面。 (6)点击“点”菜单下的“合并”按钮，用三角形面片将点云合并成面片 模型。进入面片处理界面，通过“填充”、“删除丁状物”“砂纸打磨”等按钮将 面片模型表面进行优化，得到完整且美观的模型
（5）点击“确定”按钮，回到“对齐”界面，点击“全局注册”按钮，软 件自动通过曲线曲面的识别技术，优化对齐，光顺曲面。 （6）点击“点”菜单下的“合并”按钮，用三角形面片将点云合并成面片 模型。进入面片处理界面，通过“填充”、“删除丁状物”“砂纸打磨”等按钮将 面片模型表面进行优化，得到完整且美观的模型
(7)点击“另存为”按钮，将模型输出为指定格式（例如.5等），即可用 于快速成型与快速制模等。 第二部分实验方法和步骤 (一)直接建模 选择一个样件，读懂其二维图纸，用UG的造型模块(Modeling)完 成其三维建模，注意理解和应用参数化设计技术。二维图纸如图1-1
（7）点击“另存为”按钮，将模型输出为指定格式（例如.stl 等），即可用 于快速成型与快速制模等。 第二部分实验方法和步骤 （一）直接建模 选择一个样件，读懂其二维图纸，用 UG 的造型模块（Modeling）完 成其三维建模，注意理解和应用参数化设计技术。二维图纸如图 1-1
2 A俯视图 6 一16 B左视图
A 俯视图 B 左视图

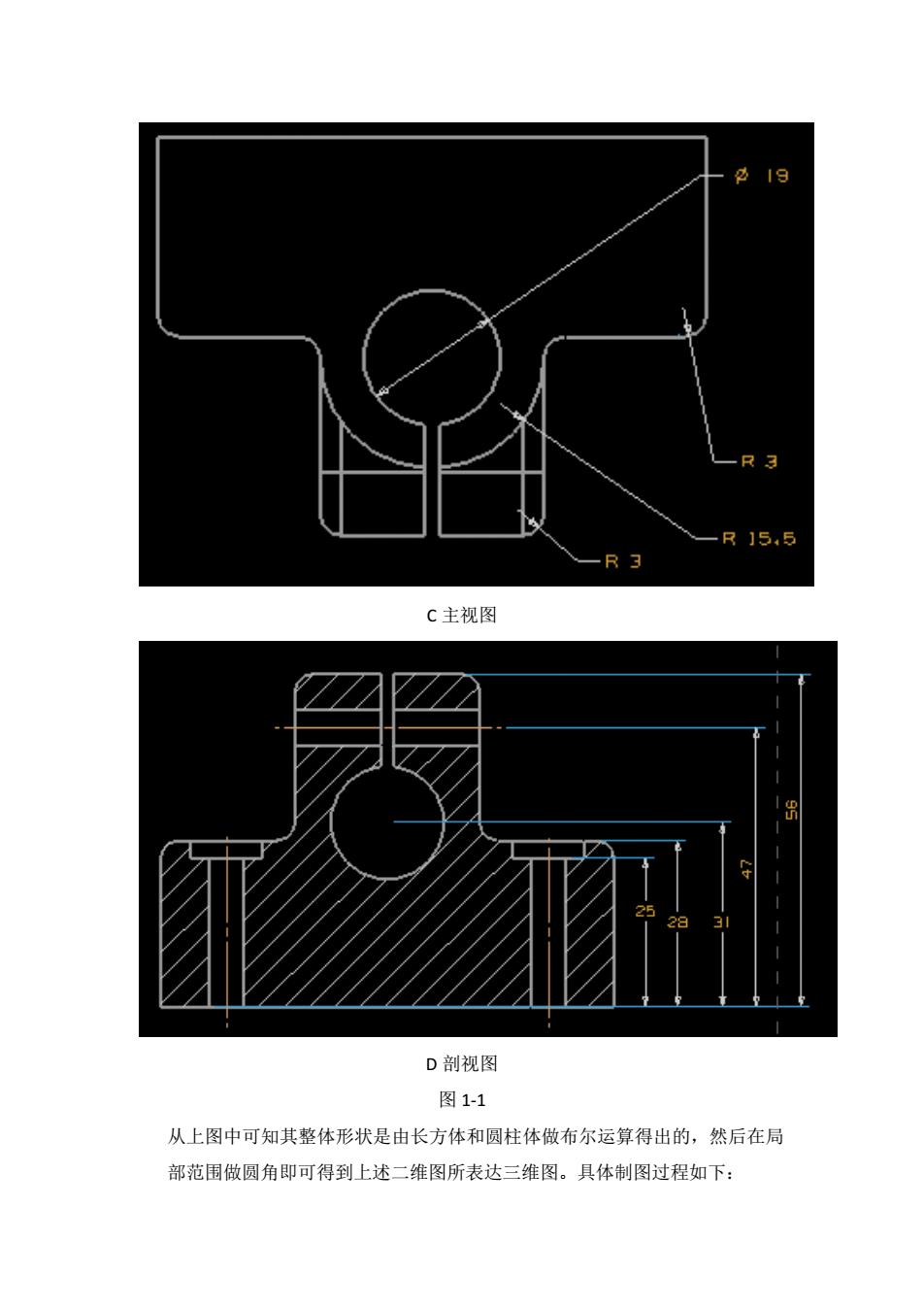

-R15,5 C主视图 D剖视图 图1-1 从上图中可知其整体形状是由长方体和圆柱体做布尔运算得出的，然后在局 部范围做圆角即可得到上述二维图所表达三维图。具体制图过程如下：
C 主视图 D 剖视图 图 1-1 从上图中可知其整体形状是由长方体和圆柱体做布尔运算得出的，然后在局 部范围做圆角即可得到上述二维图所表达三维图。具体制图过程如下：
