介绍内容 变电站综合自动化综述 2. CSC-2000变电站自动化系统设计理念 3.综自实验教学系统简介 4.结论 竿账史0太学 EE 电气与电子工程学院 ol of Electrical and Electronic Engineerin

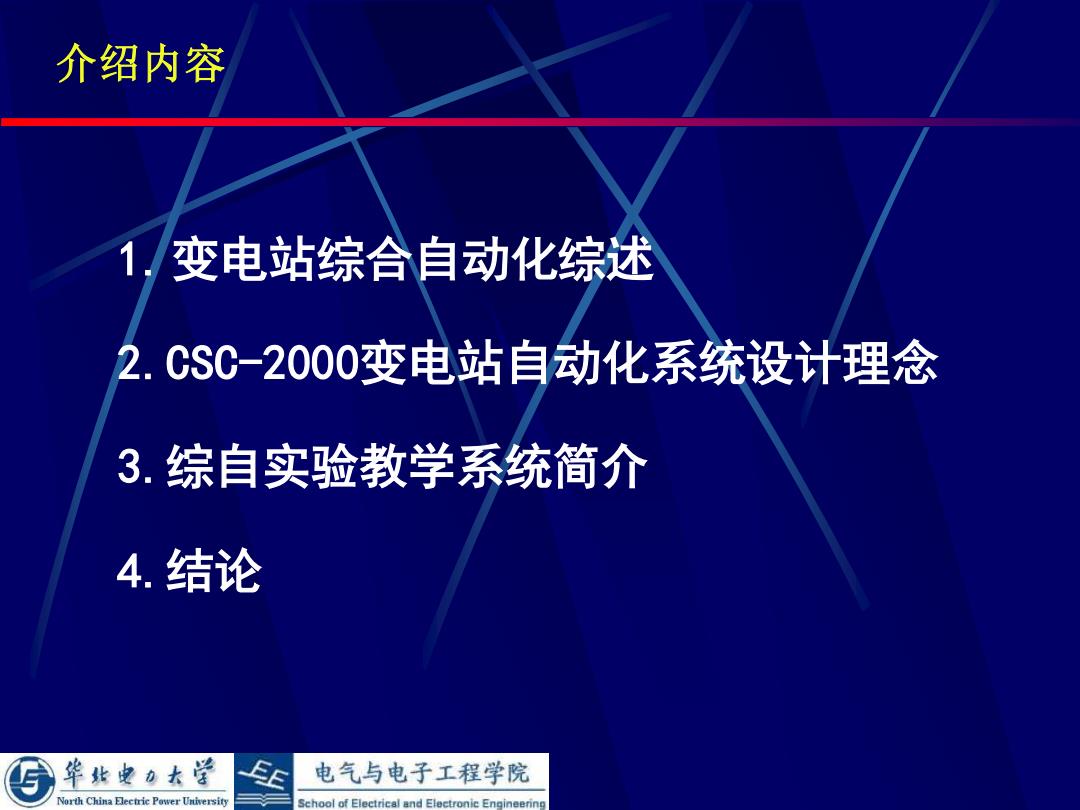

介绍内容 1.变电站综合自动化综述 2.CSC-2000变电站自动化系统设计理念 3.综自实验教学系统简介 4.结论
变电站综合自动化综述 变电站综合自动化是指将二次设备（包括控制、保护、 测量、信号、自动装置和远动装置)利用微机技术， 经过功能的重新组合和优化设计，对变电站执行自动 监视、测量、控制和协调的一种综合性的自动化系统， 它是自动化和计算机、通信技术在变电站领域的综合 应用。 华账史0太学 电气与电子工程学院 North China Electric Pewer University School of Electrical and Electronic Engineering
变电站综合自动化综述 变电站综合自动化是指将二次设备（包括控制、保护、 测量、信号、自动装置和远动装置）利用微机技术， 经过功能的重新组合和优化设计，对变电站执行自动 监视、测量、控制和协调的一种综合性的自动化系统， 它是自动化和计算机、通信技术在变电站领域的综合 应用
CSC-2000变电站自动化系统设计理念 1、运用“面向对象”的设计思想和采用按间隔设计的 方法，变电站的一次设备如一条出线、一个变压器等 就视为一个对象（一个间隔），针对该间隔配置测控、 保护等二次设备，使变电站继电保护与控制系统功能 按电力系统对象（间隔）重新组合与优化，大大提高 了变电站运行管理、设备维护和自动化水平。 华钻电0大学 电气与电子工程学院 Electrical and Electronic Engineering
1、运用“面向对象”的设计思想和采用按间隔设计的 方法，变电站的一次设备如一条出线、一个变压器等 就视为一个对象（一个间隔），针对该间隔配置测控、 保护等二次设备，使变电站继电保护与控制系统功能 按电力系统对象（间隔）重新组合与优化，大大提高 了变电站运行管理、设备维护和自动化水平。 CSC-2000变电站自动化系统设计理念
CSC-2000变电站自动化系统设计理念 2、变电站层和间隔层设备之间、间隔层设备与设备 之间都是通过共享的通信网络联系起来的，这样 系统的各个部分就能很容易地分散布置，如在 500kV变电站内，可以按照不同的电压等级在一 次设备附近建设二次设备“小室”，各小室内设 备再通过通信网联到主控制室。 华账史0太学 电气与电子工程学院 North China Electric Pewer University School of Electrical and Electronic Engineering
CSC-2000变电站自动化系统设计理念 2、变电站层和间隔层设备之间、间隔层设备与设备 之间都是通过共享的通信网络联系起来的，这样 系统的各个部分就能很容易地分散布置，如在 500kV 变电站内，可以按照不同的电压等级在一 次设备附近建设二次设备“小室” ，各小室内设 备再通过通信网联到主控制室
CSC-2000变电站自动化系统设计理念 3、间隔设备所发送的信息在监控网络是“广播” 的，所有网上的主站都可以收到。这样，各个主站 都直接从网上获取它所需的信息，彼此之间完全独 立，其中任何一部分故障根本不会影响其它部分， 可靠性得到极大的提高。此外，由于所有信息都在 网上“广播”，当需要增加新的应用时，只要在网 上增加相应的设备即可，扩展起来非常容易。 ⑤ 华钻电0大学 电气与电子工程学院 nool of Electrical and Electronic En
3、间隔设备所发送的信息在监控网络是“广播” 的，所有网上的主站都可以收到。这样，各个主站 都直接从网上获取它所需的信息，彼此之间完全独 立，其中任何一部分故障根本不会影响其它部分， 可靠性得到极大的提高。此外，由于所有信息都在 网上“广播” ，当需要增加新的应用时，只要在网 上增加相应的设备即可，扩展起来非常容易。 CSC-2000变电站自动化系统设计理念
