实验二、单侧电源辐射线路电流保护实验。 一、 实验目的： 1、掌握常用电流继电器、时间继电器动作值的整定。 2、熟悉单侧电源辐射网线路各阶段式电流保护相互配合工 作
实验二、单侧电源辐射线路电流保护实验。 一、实验目的： 1、 掌握常用电流继电器、时间继电器动作值的整定。 2、熟悉单侧电源辐射网线路各阶段式电流保护相互配合工 作

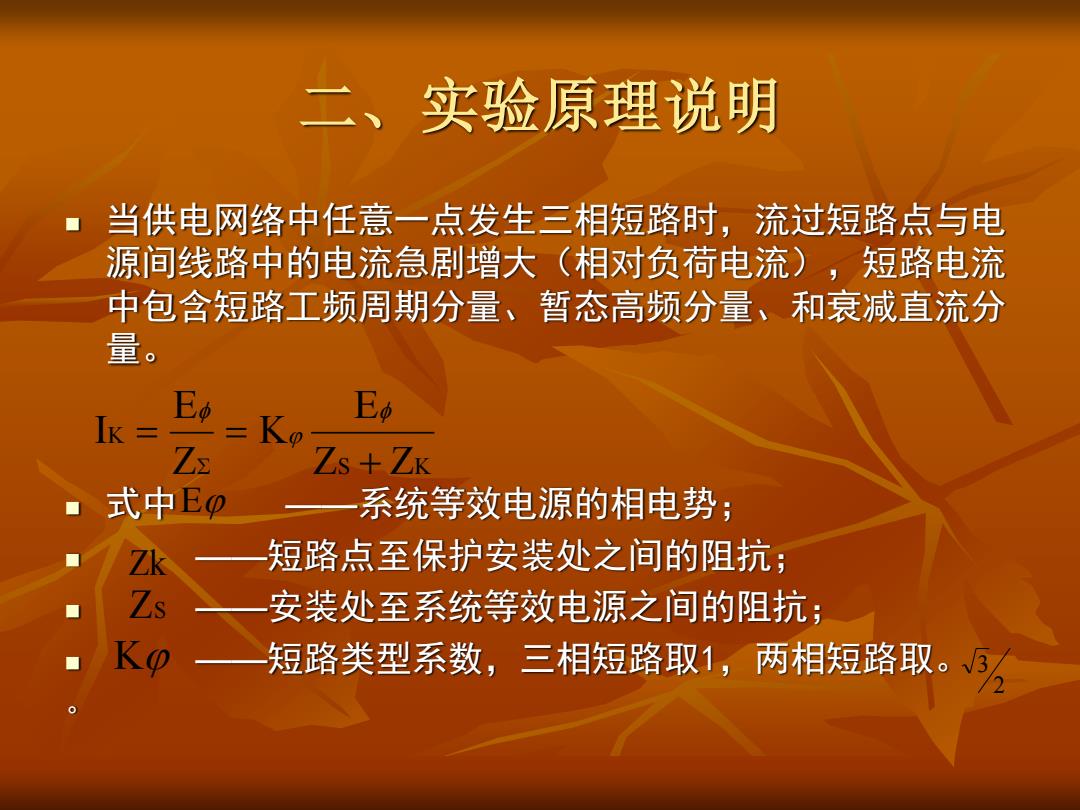

二、实验原理说明 当供电网络中任意一点发生三相短路时，流过短路点与电 源间线路中的电流急剧增大（相对负荷电流），短路电流 中包含短路工频周期分量、暂态高频分量、和衰减直流分 量。 E E Z 三K+ 式中E0 系统等效电源的相电势； Zk 短路点至保护安装处之间的阻抗； Zs 安装处至系统等效电源之间的阻抗； 短路类型系数，三相短路取1，两相短路取。√
二、实验原理说明 ◼ 当供电网络中任意一点发生三相短路时，流过短路点与电 源间线路中的电流急剧增大（相对负荷电流），短路电流 中包含短路工频周期分量、暂态高频分量、和衰减直流分 量。 ◼ 式中 ——系统等效电源的相电势； ◼ ——短路点至保护安装处之间的阻抗； ◼ ——安装处至系统等效电源之间的阻抗； ◼ ——短路类型系数，三相短路取1，两相短路取。 。 S K K Z Z E K Z E I + = = E ZkZS K 2 3
电流速断、限时电流速断和过电流保护都是反映于电流升高而动作的保 护装置，它们之间的区别主要在于按不同的原则来选择启动电流。即 速断是按躲过线路末端的最大短路电流来整定，限时速断是按照躲开 前方相邻元件电流速断保护的动作电流整定，而过电流保护则是按照 躲过最大负荷电流来整定。为了保证保护的选择性，各段保护还需在 动作时限上有所配合。 下图为一35KV单侧电源输电网，线路X-1的继电保护为三段式电流保 护 B D1 POWER D2 ×-1 ×-2 三相短路 两相短路 L
电流速断、限时电流速断和过电流保护都是反映于电流升高而动作的保 护装置，它们之间的区别主要在于按不同的原则来选择启动电流。即 速断是按躲过线路末端的最大短路电流来整定，限时速断是按照躲开 前方相邻元件电流速断保护的动作电流整定，而过电流保护则是按照 躲过最大负荷电流来整定。为了保证保护的选择性，各段保护还需在 动作时限上有所配合。 下图为一35KV单侧电源输电网，线路X-1的继电保护为三段式电流保 护
2、各段定值整定 ·已知线路X-1在正常时负荷电流为170安培，电流互感器变比800/5，保护 采用两相不完全星形接线，线路X-2过流保护的动作时限为2秒。试计算各 段保护的动作电流并确定动作时限，如下表： 保护类型 动作电流（安)》 时限（秒） 电流速断(I段) 5.40 03 限时电流速断（Ⅱ段） 2.7 0.5 过电流保护（Ⅲ段） 1.5 2.5
2、各段定值整定 ◼ 已知线路X-1在正常时负荷电流为170安培，电流互感器变比800/5，保护 采用两相不完全星形接线，线路X-2过流保护的动作时限为2秒。试计算各 段保护的动作电流 并确定动作时限，如下表： 保护类型 动作电流（安） 时限（秒） 电流速断（Ⅰ段） 5.40 0” 限时电流速断（Ⅱ段） 2.7 0.5” 过电流保护（Ⅲ段） 1.5 2.5
3、实验方法与步骤 3,1、实验接线：三段式电流保护原理图 继电保护测试仪 Ia In 跳A OAQ公共 +220VO +220VQ +220W0 3LJ 2LJ 1LJ 28 28 +220WQ +220V0 3SJ 2SJ -220V -220Vo 1 2XJ ZJ 2 220V
3、实验方法与步骤 3.1、实验接线：三段式电流保护原理图
