实验二、微机零序电流保护实验 ■1、实验目的： 1)熟悉微机保护装置定值管理 ■2)熟悉微机保护装置模拟短路故障试验的方法
实验二、微机零序电流保护实验 ◼ 1、实验目的： ◼ 1）熟悉微机保护装置定值管理 ◼ 2）熟悉微机保护装置模拟短路故障试验的方法

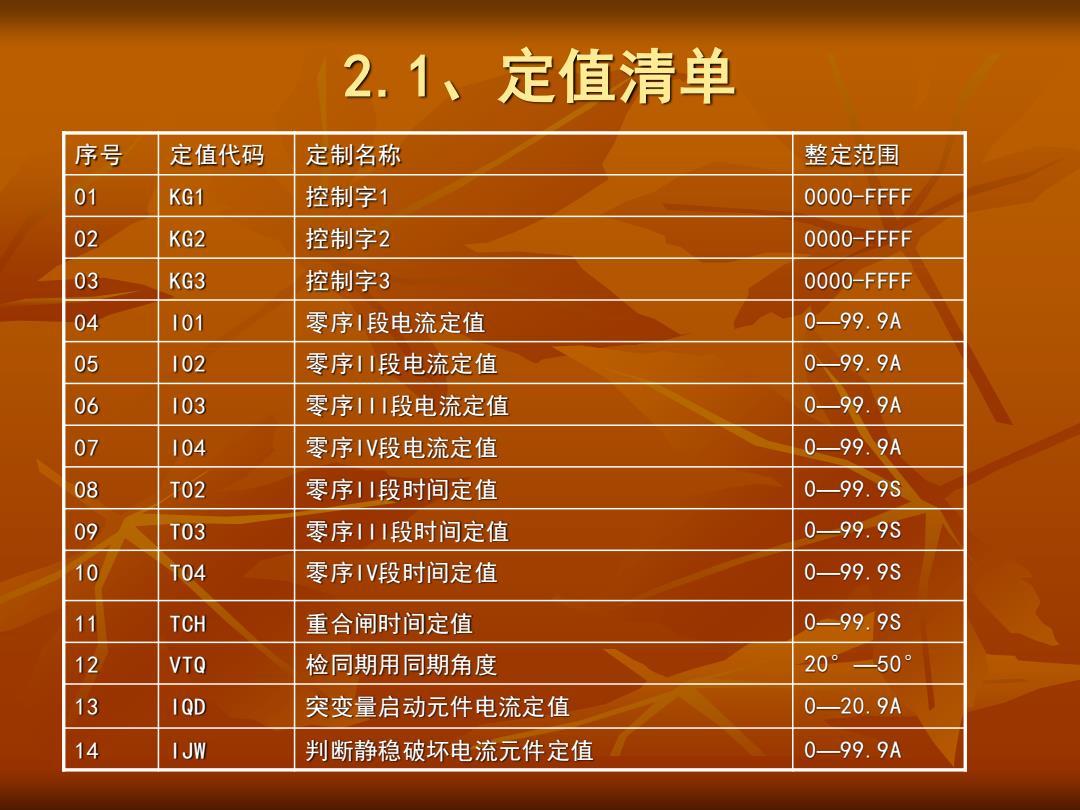

2.1、定值清单 序号 定值代码 定制名称 整定范围 01 KG1 控制字1 0000-FFFF 02 KG2 控制字2 0000-FFFF 03 KG3 控制字3 0000-FFFF 04 101 零序段电流定值 099.9A 05 102 零序1段电流定值 099.9A 06 103 零序1段电流定值 099.9A 07 104 零序IV段电流定值 0-99.9A 08 T02 零序1段时间定值 0-99.9S 09 T03 零序111段时间定值 099.9S 10 T04 零序IV段时间定值 099.9S 11 TCH 重合闸时间定值 0_99.9S 12 VTQ 检同期用同期角度 20°50° 13 IOD 突变量启动元件电流定值 0-20.9A 14 1JW 判断静稳破坏电流元件定值 099.9A
2.1、定值清单 序号 定值代码 定制名称 整定范围 01 KG1 控制字1 0000-FFFF 02 KG2 控制字2 0000-FFFF 03 KG3 控制字3 0000-FFFF 04 I01 零序I段电流定值 0—99.9A 05 I02 零序II段电流定值 0—99.9A 06 I03 零序III段电流定值 0—99.9A 07 I04 零序IV段电流定值 0—99.9A 08 T02 零序II段时间定值 0—99.9S 09 TO3 零序III段时间定值 0—99.9S 10 TO4 零序IV段时间定值 0—99.9S 11 TCH 重合闸时间定值 0—99.9S 12 VTQ 检同期用同期角度 20°—50° 13 IQD 突变量启动元件电流定值 0—20.9A 14 IJW 判断静稳破坏电流元件定值 0—99.9A
2.2、定值管理： 本装置的整定值均以数字形式存放在CPU插件的PROM中，可同 时存放八套不同的整定值，以适应不同的运行方式，特别是装设在旁 路母线断路器上的保护，可以把八套定值分别取为可能由它代路的各 不同线路的定值。除了用于综合自动化变电站的装置如CSL163B等采 用“软”开关以外，CSL160B系列中其它装置的X23,X24,X25三个 开关量输入端子都用于“定值选择”，这些开入端子在接通+24V电 源时为“1”，否则为“0”，因而可以用一个三位开关（通常可用一个 拨轮开关)构成8种不同状态用以选择预先固化在PROM中的八套定值 中的任一套
2.2、定值管理： ◼ 本装置的整定值均以数字形式存放在CPU 插件的PROM 中，可同 时存放八套不同的整定值，以适应不同的运行方式，特别是装设在旁 路母线断路器上的保护，可以把八套定值分别取为可能由它代路的各 不同线路的定值。除了用于综合自动化变电站的装置如CSL163B 等采 用“软”开关以外，CSL160B 系列中其它装置的X23，X24，X25 三个 开关量输入端子都用于“定值选择”，这些开入端子在接通+24V 电 源时为“1”，否则为“0”，因而可以用一个三位开关（通常可用一个 拨轮开关）构成8 种不同状态用以选择预先固化在PROM中的八套定值 中的任一套

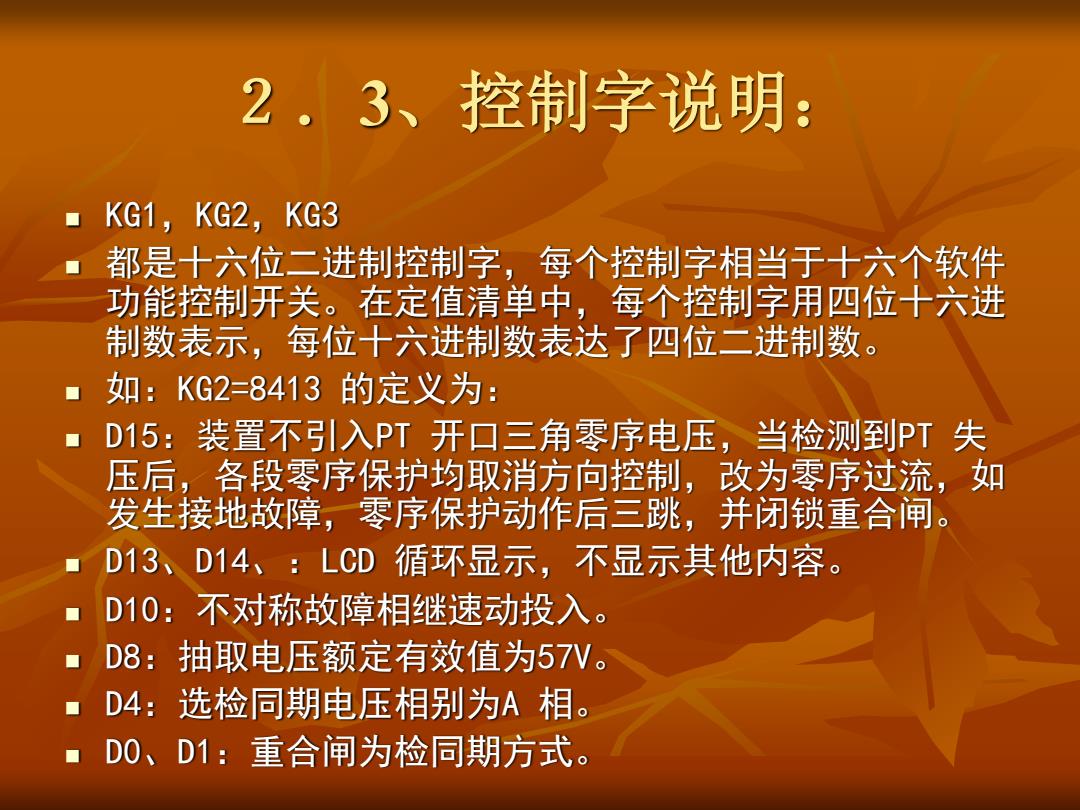

2,3、控制字说明： ■KG1,KG2,KG3 都是十六位二进制控制字，每个控制字相当于十六个软件 功能控制开关。在定值清单中，每个控制字用四位十六进 制数表示，每位十六进制数表达了四位二进制数。 ■ 如：KG2=8413的定义为： ■ D15:装置不引入PT开口三角零序电压，当检测到PT失 压后，各段零序保护均取消方向控制，改为零序过流，如 发生接地故障，零序保护动作后三跳，并闭锁重合闸。 D13、D14、:LCD循环显示，不显示其他内容。 D10:不对称故障相继速动投入。 D8:抽取电压额定有效值为57V。 D4:选检同期电压相别为A相。 D0、D1:重合闸为检同期方式
２．3、控制字说明： ◼ KG1，KG2，KG3 ◼ 都是十六位二进制控制字，每个控制字相当于十六个软件 功能控制开关。在定值清单中，每个控制字用四位十六进 制数表示，每位十六进制数表达了四位二进制数。 ◼ 如：KG2=8413 的定义为： ◼ D15：装置不引入PT 开口三角零序电压，当检测到PT 失 压后，各段零序保护均取消方向控制，改为零序过流，如 发生接地故障，零序保护动作后三跳，并闭锁重合闸。 ◼ D13、D14、：LCD 循环显示，不显示其他内容。 ◼ D10：不对称故障相继速动投入。 ◼ D8：抽取电压额定有效值为57V。 ◼ D4：选检同期电压相别为A 相。 ◼ D0、D1：重合闸为检同期方式

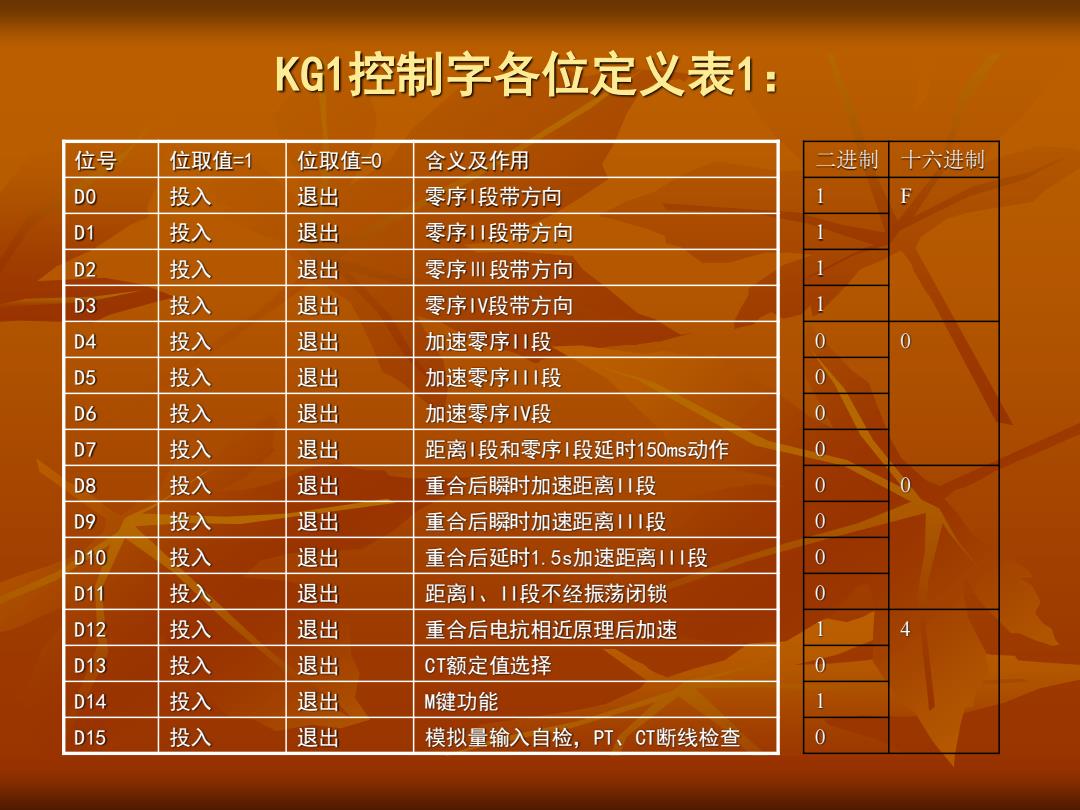

KG1控制字各位定义表1： 位号 位取值 位取值0 含义及作用 进制 十六进制 DO 投入 退出 零序段带方向 D1 投入 退出 零序利段带方向 D2 投入 退出 零序川段带方向 D3 投入 退出 零序V段带方向 D4 投入 退出 加速零序11段 0 D5 投入 退出 加速零序引川段 0 D6 投入 退出 加速零序V段 0 D7 投入 退出 距离|段和零序1段延时150ms动作 D8 投入 退出 重合后瞬时加速距离1I段 0 D9 投入 退出 重合后瞬时加速距离111段 0 D10 投入 退出 重合后延时1.5s加速距离111段 0 D11 投入 退出 距离1、I川段不经振荡闭锁 0 D12 投入 退出 重合后电抗相近原理后加速 D13 投入 退出 CT额定值选择 0 D14 投入 退出 M键功能 D15 投入 退出 模拟量输入自检，PT、CT断线检查 0
KG1控制字各位定义表1： 位号 位取值=1 位取值=0 含义及作用 D0 投入 退出 零序I段带方向 D1 投入 退出 零序II段带方向 D2 投入 退出 零序Ⅲ段带方向 D3 投入 退出 零序IV段带方向 D4 投入 退出 加速零序II段 D5 投入 退出 加速零序III段 D6 投入 退出 加速零序IV段 D7 投入 退出 距离I段和零序I段延时150ms动作 D8 投入 退出 重合后瞬时加速距离II段 D9 投入 退出 重合后瞬时加速距离III段 D10 投入 退出 重合后延时1.5s加速距离III段 D11 投入 退出 距离I、II段不经振荡闭锁 D12 投入 退出 重合后电抗相近原理后加速 D13 投入 退出 CT额定值选择 D14 投入 退出 M键功能 D15 投入 退出 模拟量输入自检，PT、CT断线检查 二进制 十六进制 1 F 1 1 1 0 0 0 0 0 0 0 0 0 0 1 4 0 1 0
