实验三、微机距离保护实验 一、实验目的： 1、了解数字式线路保护装置硬件基本构成。 2、掌握数字式线路保护装置安装调试方法
实验三、微机距离保护实验 ◼ 一、实验目的： ◼ 1、了解数字式线路保护装置硬件基本构成。 2、掌握数字式线路保护装置安装调试方法
二、实验原理说明 2.1、距离保护基本原理与构成 0 利用保护安装处测量电压和测量电流的比值 所构成的 继电保护方式称为阻抗保护。 对于输电线路，由于号=么。=，所以，光 还能反映短路点到保护安装处的距离L 因此，通常也称为距离保护。 其中， 31一 线路单位长度的正序阻抗； 1m一短路点的距离
2.1、距离保护基本原理与构成 利用保护安装处测量电压和测量电流的比值 所构成的 继电保护方式称为阻抗保护。 对于输电线路，由于 ，所以， 还能反映短路点到保护安装处的距离 ， 因此，通常也称为距离保护。 其中， m m I U m m I U m m m m Z z l I U = = 1 — 短路点的距离。 — 线路单位长度的正序阻抗； m l z1 m l 二、实验原理说明
2.2CSL-161B微机保护装置说明 ·CSL-161B线路保护装置配置了 ■闭锁式高频距离和高频零序方向保护。 ■三段式相间距离。 ·三段式接地距离。 四段式零序方向电流保护。 三相一次重合闸，适用于大电流接地系统的线路保护
2.2 CSL-161B微机保护装置说明 ◼ CSL-161B线路保护装置配置了 ◼ 闭锁式高频距离和高频零序方向保护。 ◼ 三段式相间距离。 ◼ 三段式接地距离。 ◼ 四段式零序方向电流保护。 ◼ 三相一次重合闸，适用于大电流接地系统的线路保护
2.3硬件构成原理 模拟量 入（三相电压电流 采样保持及多开关电路 模数变换电路 主 开关量输入及开关量输出 开关量输入 系 统 开关量输出 零序电压电流 采样脉冲
2.3 硬件构成原理
2.4、定值清单 序号 定值代码 定制名称 整定范围 01 KG1 控制字1 0000-FFFF 02 KG2 控制字2 0000-FFFF 03 KG3 控制字3 0000-FFFF 04 RDZ 阻抗特性电阻分量定值 0-99.9 05 xxi 相间距离I段电抗分量定值 0-999 06 XX2 相间距离Ⅱ段电抗分量定值 0-99.9 07 XX3 相间距离Ⅲ段电抗分量定值 0-99.9 08 XDI 接地距离I段电抗分量定值 0-999 09 XD2 接地距离Ⅱ段电抗分量定值 0-99.9 10 XD3 接地距离Ⅲ段电抗分量定值 0-99.9 11 TX2 相间距离Ⅱ段时间定值 0-99.9 12 TX3 相间距离Ⅲ段时间定值 0-999 13 TD2 接地距离Ⅱ段时间定值 0-99.9 14 TD3 接地距离Ⅲ段时间定值 0-999

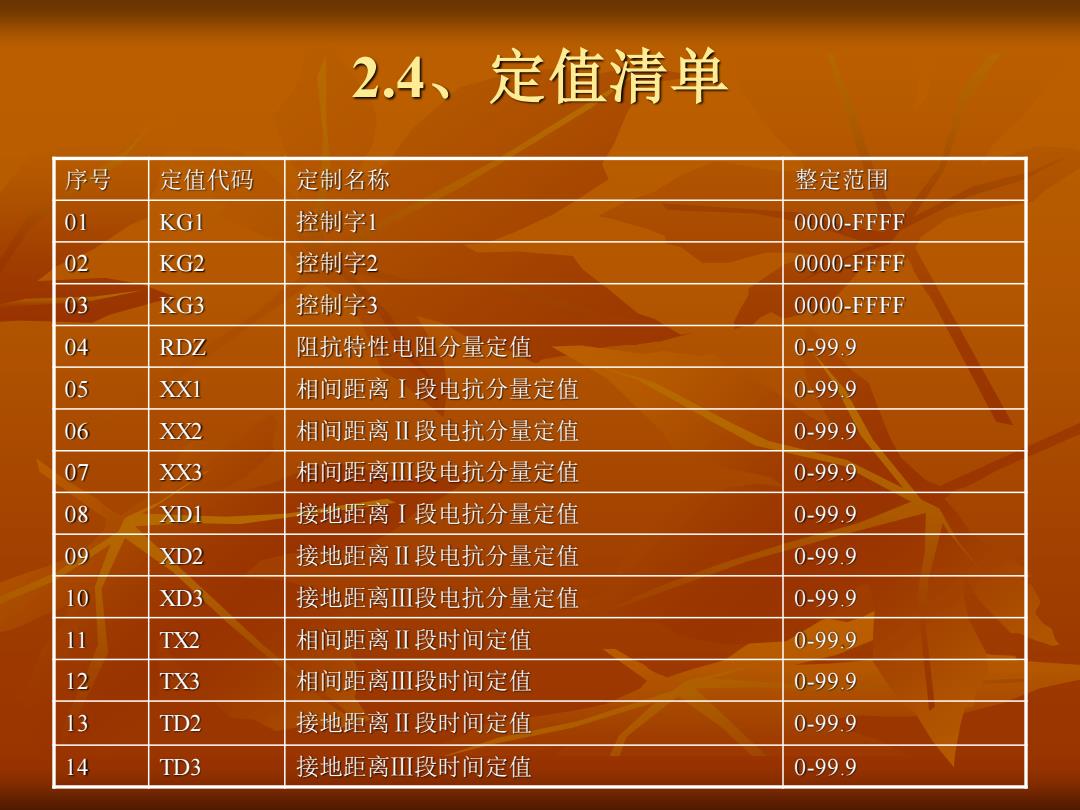

2.4、定值清单 序号 定值代码 定制名称 整定范围 01 KG1 控制字1 0000-FFFF 02 KG2 控制字2 0000-FFFF 03 KG3 控制字3 0000-FFFF 04 RDZ 阻抗特性电阻分量定值 0-99.9 05 XX1 相间距离Ⅰ段电抗分量定值 0-99.9 06 XX2 相间距离Ⅱ段电抗分量定值 0-99.9 07 XX3 相间距离Ⅲ段电抗分量定值 0-99.9 08 XD1 接地距离Ⅰ段电抗分量定值 0-99.9 09 XD2 接地距离Ⅱ段电抗分量定值 0-99.9 10 XD3 接地距离Ⅲ段电抗分量定值 0-99.9 11 TX2 相间距离Ⅱ段时间定值 0-99.9 12 TX3 相间距离Ⅲ段时间定值 0-99.9 13 TD2 接地距离Ⅱ段时间定值 0-99.9 14 TD3 接地距离Ⅲ段时间定值 0-99.9
