电力系统 继电保护原理 ⑤华牡业·大苦 1/31 North China Electric Power Univers电气与电子工春学院
1/31 North China Electric Power University 电力系统 继电保护原理
电力系统发生短路故障是不可避免的（雷击、台 风、地震、绝缘老化，人为因素等)，伴随着短路 ，出现电流增大、电压降低，从而导致设备损坏、 绝缘破坏、断电和稳定破坏，甚至使整个电力系统 瘫痪等。 短路的危害： (1)短路电流大，燃弧，易使元件损坏； (2)电压降低，电力用户正常的生产、生活受 到影响； (3)破坏电力系统并列运行的稳定性，引起系 统振荡，甚至系统崩溃。 2/31 电气与电子工程学院
2/31 电力系统发生短路故障是不可避免的（雷击、台 风、地震、绝缘老化，人为因素等），伴随着短路 ，出现电流增大、电压降低，从而导致设备损坏、 绝缘破坏、断电和稳定破坏，甚至使整个电力系统 瘫痪等。 短路的危害： （1）短路电流大，燃弧，易使元件损坏； （2）电压降低，电力用户正常的生产、生活受 到影响； （3）破坏电力系统并列运行的稳定性，引起系 统振荡，甚至系统崩溃

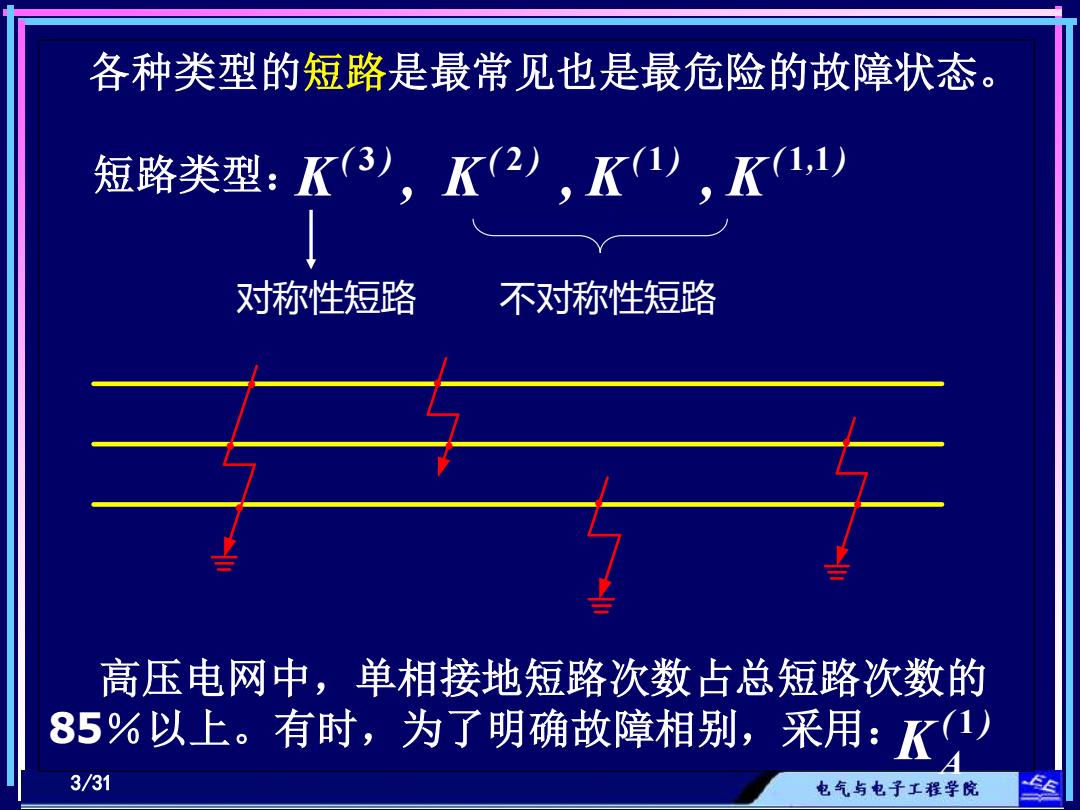

各种类型的短路是最常见也是最危险的故障状态。 短路类型：K3), K2) ,K1,1 对称性短路 不对称性短路 高压电网中，单相接地短路次数占总短路次数的 85%以上。有时，为了明确故障相别，采用：K1) 3/31 电气与电子工程学院
3/31 各种类型的短路是最常见也是最危险的故障状态。 短路类型： 高压电网中，单相接地短路次数占总短路次数的 85％以上。有时，为了明确故障相别，采用： ( ) ( ) ( ) ( , ) K , K , K , K 3 2 1 1 1 对称性短路 不对称性短路 ( ) KA 1
短路电流分布 3 B C D1 POWER D2 D3 X.-1 X-2 三相短路 两相短路 L 4/31 电气与电子工程学院
4/31 短路电流分布
当某一设备发生故障时，切除故障的时间通常要 求几十到几百毫秒，这就必须靠自动装置来完成切 除故障的任务，实现这种功能的自动装置就是继电 保护装置。由于继电保护的特殊性，故，从自动化 装置中“分离出来”。 继电保护的作用（或称为任务）是： 1)自动、迅速、有选择地向断路器发出跳闸命 令，将故障元件从电力系统中切除，保证其 他无故障部分迅速地恢复正常运行。 2)反应元件的不正常运行状态，发出信号，或 进行自动调整甚至跳闸。 5/31 电气与电子工程学院
5/31 当某一设备发生故障时，切除故障的时间通常要 求几十到几百毫秒，这就必须靠自动装置来完成切 除故障的任务，实现这种功能的自动装置就是继电 保护装置。由于继电保护的特殊性，故，从自动化 装置中“分离出来”。 继电保护的作用（或称为任务）是： 1）自动、迅速、有选择地向断路器发出跳闸命 令，将故障元件从电力系统中切除，保证其 他无故障部分迅速地恢复正常运行。 2）反应元件的不正常运行状态，发出信号，或 进行自动调整甚至跳闸
