电力系统潮流上机计算
电力系统潮流上机计算

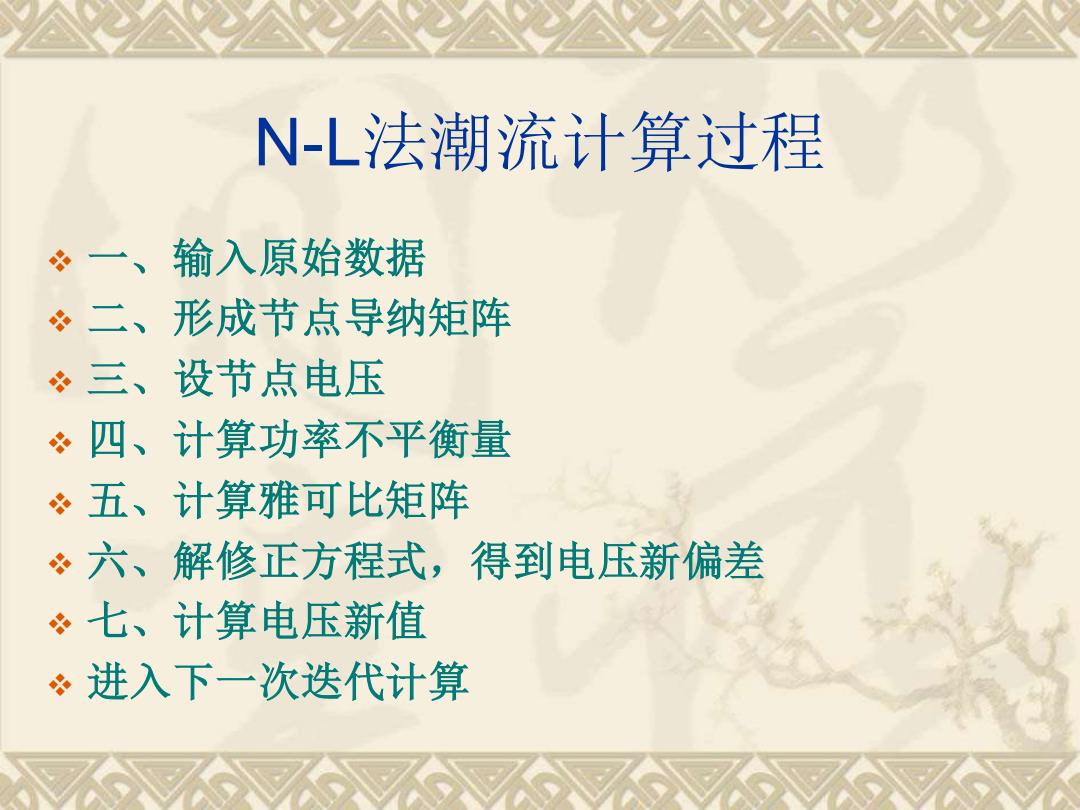

N-L法潮流计算过程 。一、输入原始数据 二、形成节点导纳矩阵 ”三、 设节点电压 ÷四、计算功率不平衡量 。五、计算雅可比矩阵 六、解修正方程式，得到电压新偏差 冬七、计算电压新值 冬进入下一次迭代计算
N-L法潮流计算过程 ❖ 一、输入原始数据 ❖ 二、形成节点导纳矩阵 ❖ 三、设节点电压 ❖ 四、计算功率不平衡量 ❖ 五、计算雅可比矩阵 ❖ 六、解修正方程式，得到电压新偏差 ❖ 七、计算电压新值 ❖ 进入下一次迭代计算

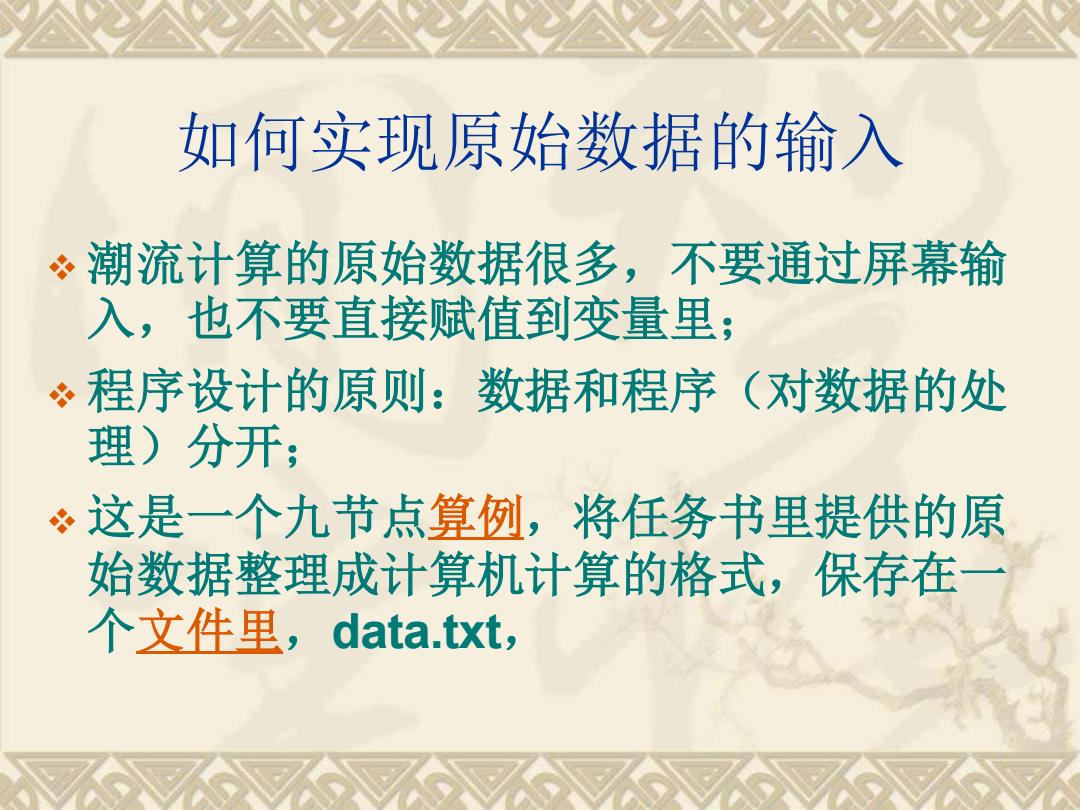

如何实现原始数据的输入 ~潮流计算的原始数据很多，不要通过屏幕输 入，也不要直接赋值到变量里： 程序设计的原则：数据和程序（对数据的处 理)分开； ·这是一个九节点算例，将任务书里提供的原 始数据整理成计算机计算的格式，保存在一 个文件里，data.txt
如何实现原始数据的输入 ❖ 潮流计算的原始数据很多，不要通过屏幕输 入，也不要直接赋值到变量里； ❖ 程序设计的原则：数据和程序（对数据的处 理）分开； ❖ 这是一个九节点算例，将任务书里提供的原 始数据整理成计算机计算的格式，保存在一 个文件里，data.txt

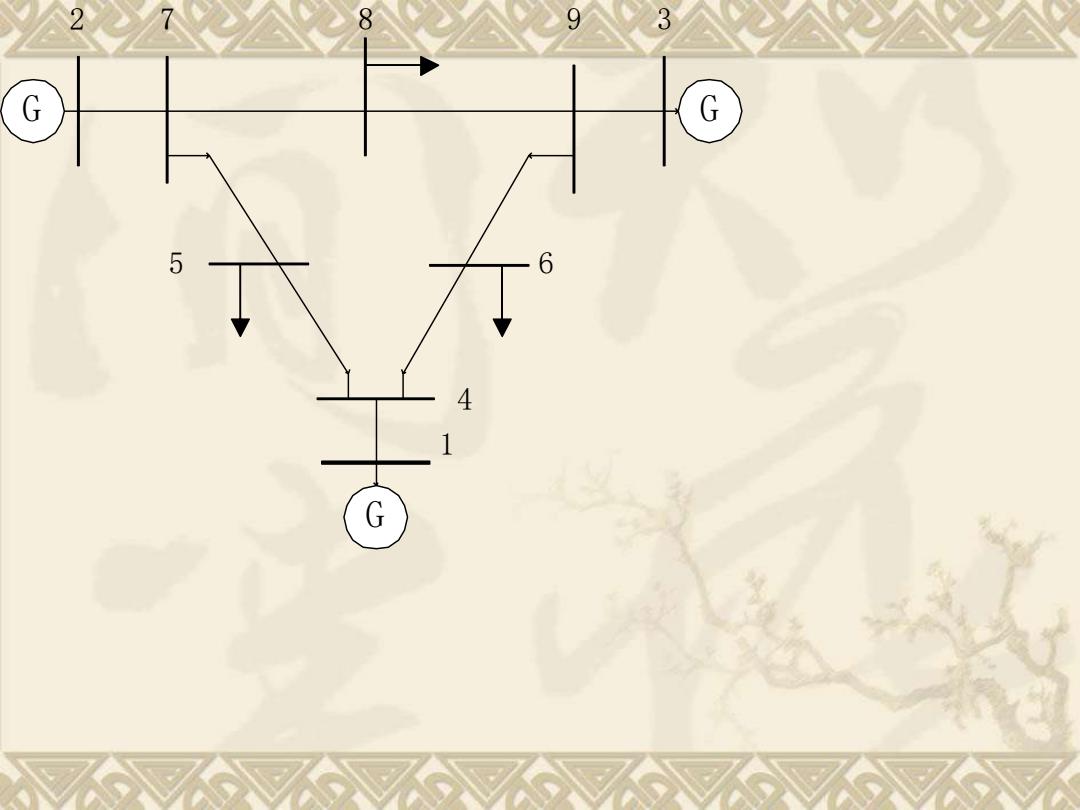

G
G G G 2 7 8 9 3 1 4 5 6
整理原始数据 冬节点类 节点号，电压的实部（或大小），电压的虚部 (或相角)，节点的发电机功率，节点的负荷 功率，节点类型（3：平衡，2：PV,1:PQ) 支路类 ÷支路号，支路始端节点号，支路末端节点号， 支路的电阻，支路的电抗，支路的电纳，支路 类型(0：线路，非0表示变压器支路，并表示 变压器的变比)
整理原始数据 ❖节点类 ❖节点号，电压的实部（或大小），电压的虚部 （或相角），节点的发电机功率，节点的负荷 功率，节点类型（3：平衡，2：PV，1：PQ） ❖支路类 ❖支路号，支路始端节点号，支路末端节点号， 支路的电阻，支路的电抗，支路的电纳，支路 类型（0：线路，非0表示变压器支路，并表示 变压器的变比）
