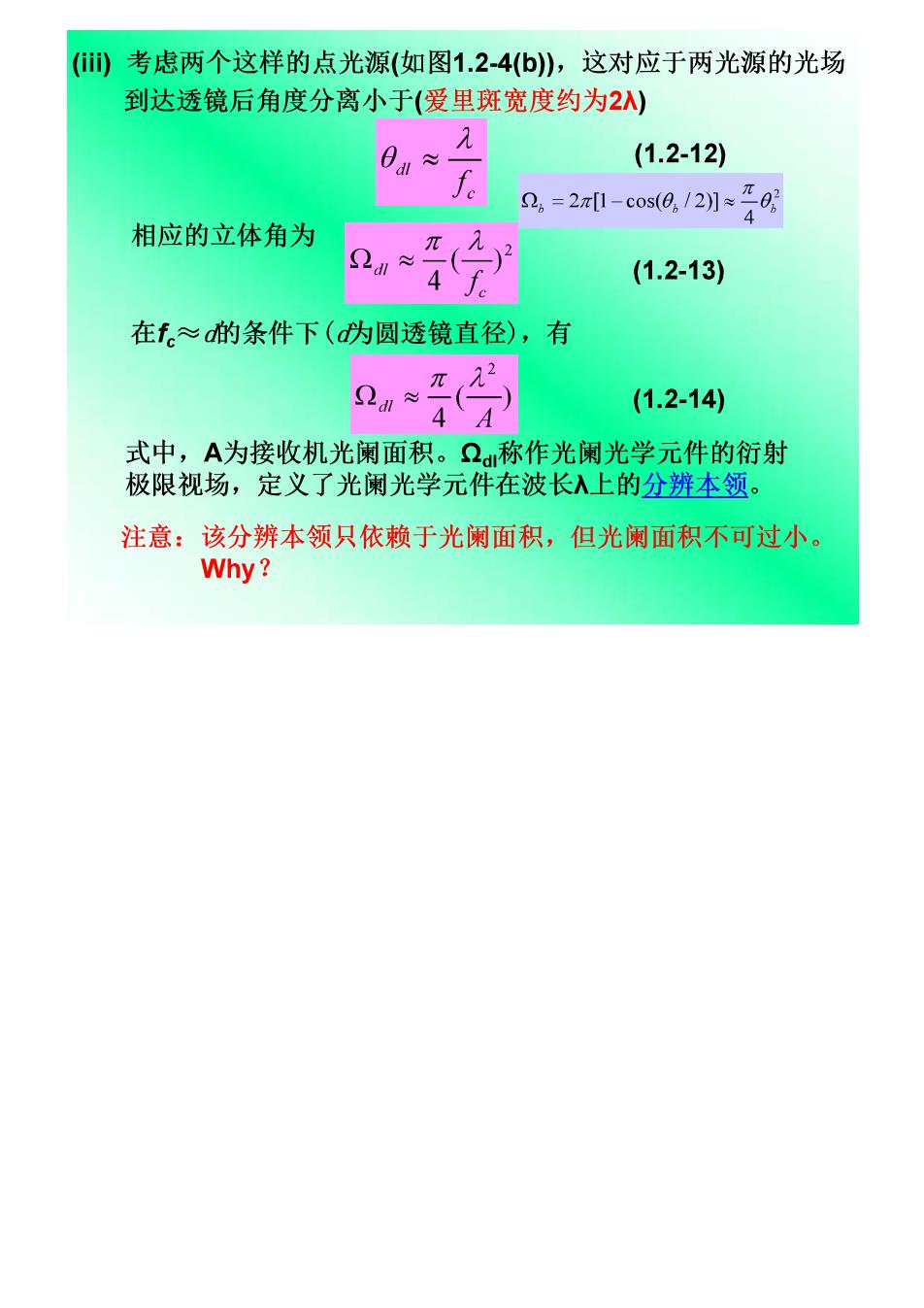

()考虑两个这样的点光源（如图1.2-4(b)》,这对应于两光源的光场 到达透镜后角度分离小于（爱里斑宽度约为2） ≈ （1.2-12) f ,-2al-cos0,121*0 相应的立体角为 2≈ π元 4万 (1.2-13) 在f≈d的条件下(d为圆透镜直径)，有 (1.2-14) 式中，A为接收机光阑面积。称作光阑光学元件的衍射 极限视场，定义了光阑光学元件在波长入上的分辨本领。 注意：该分辨本领只依赖于光阑面积，但光阑面积不可过小 Why？

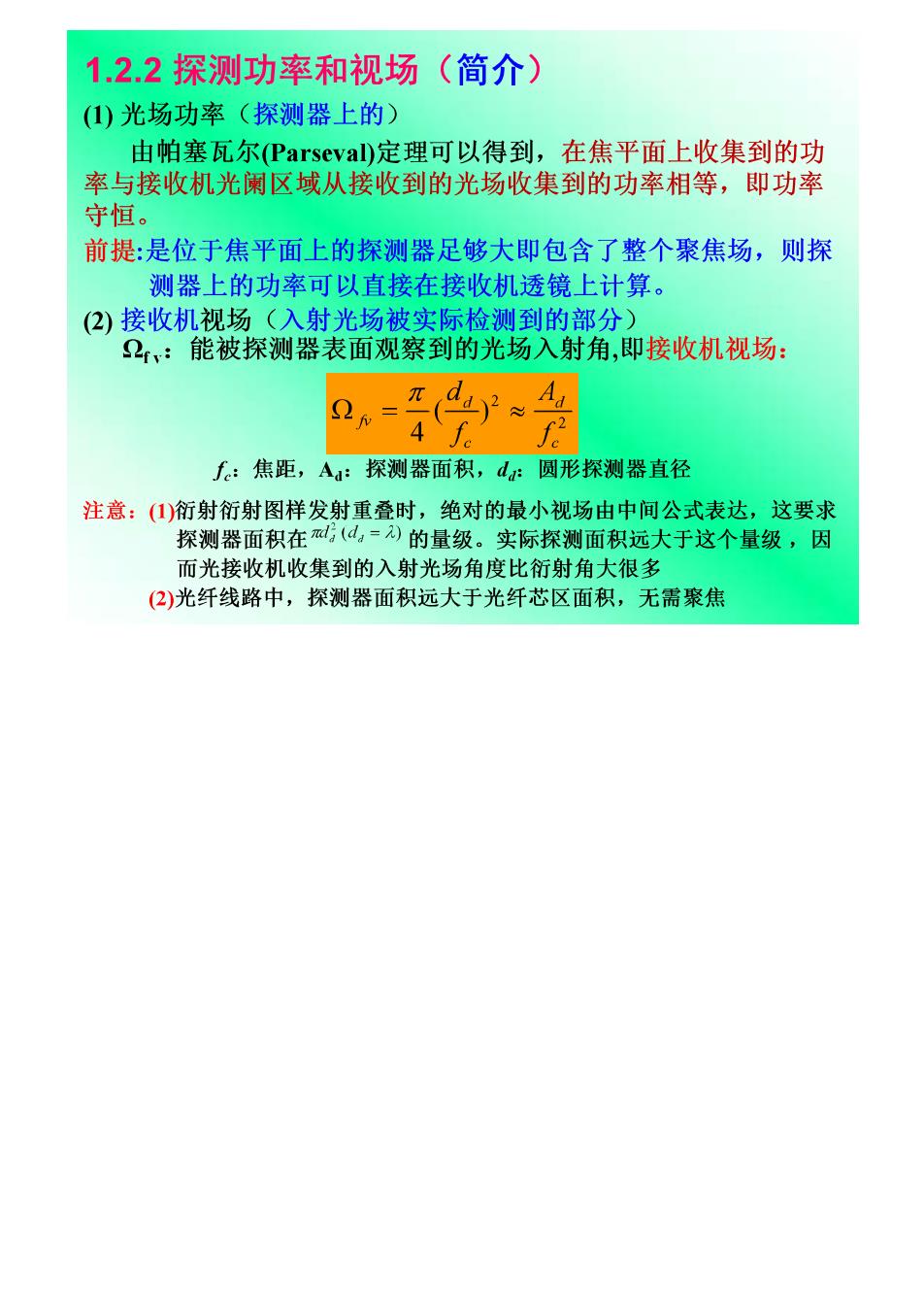

1.2.2探测功率和视场（简介) (1)光场功率（探测器上的） 由帕塞瓦尔(Parseval)定理可以得到，在焦平面上收集到的功 率与接收机光阑区域从接收到的光场收集到的功率相等，即功率 守恒。 前提：是位于焦平面上的探测器足够大即包含了整个聚焦场，则探 测器上的功率可以直接在接收机透镜上计算。 (2)接收机视场（入射光场被实际检测到的部分） 2、:能被探测器表面观察到的光场入射角，即接收机视场： fc:焦距，Aa:探测器面积，da:圆形探测器直径 注意：（①衍射衍射图样发射重叠时，绝对的最小视场由中间公式表达，这要求 探测器面积在4=刊的量级。实际探测面积远大于这个量级，因 而光接收机收集到的入射光场角度比衍射角大很多 (2)光纤线路中，探测器面积远大于光纤芯区面积，无需聚焦

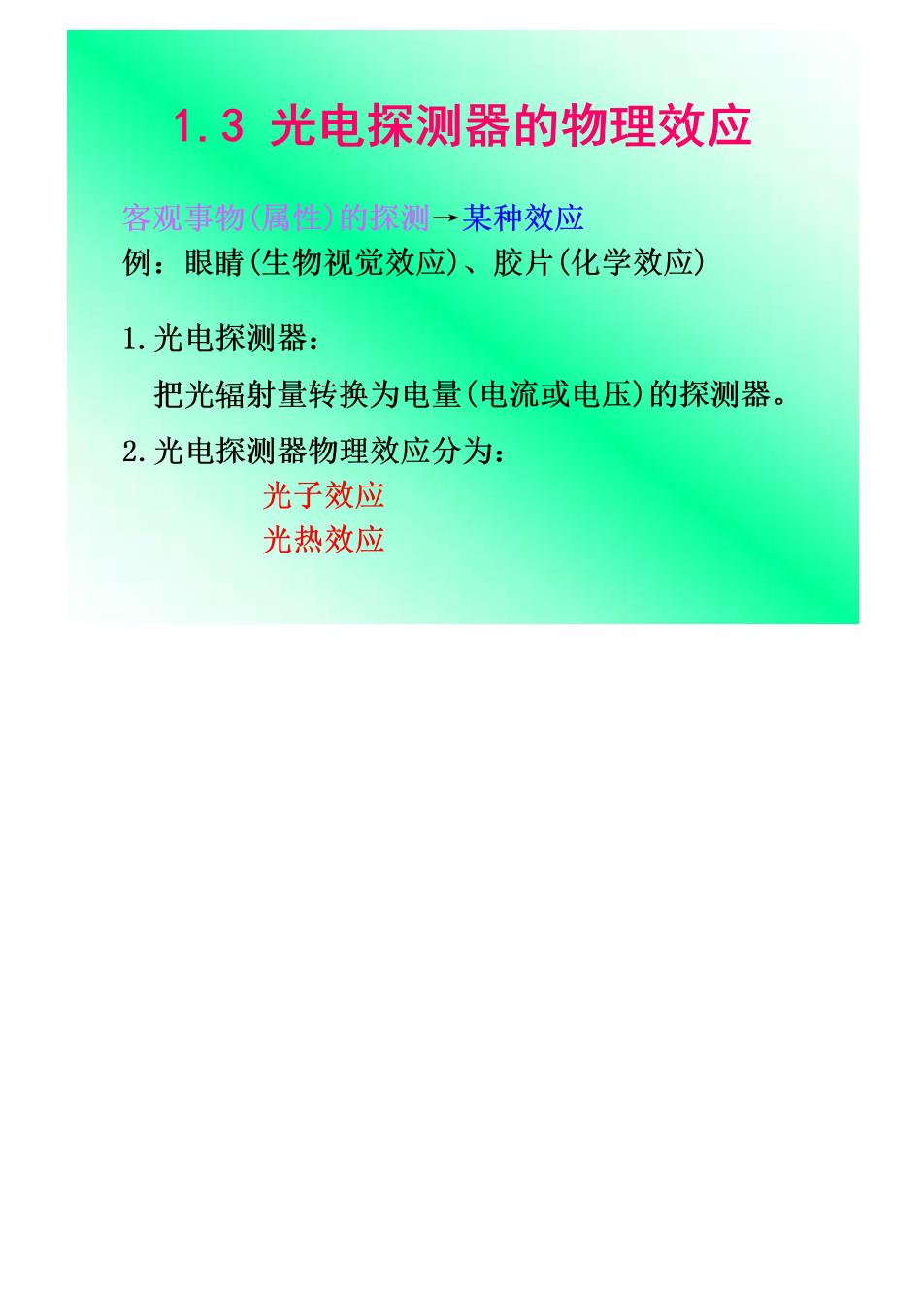

1.3光电探测器的物理效应 客观事物（属性）的探测→某种效应 例：眼晴（生物视觉效应）、胶片（化学效应） 1.光电探测器： 把光辐射量转换为电量（电流或电压）的探测器。 2.光电探测器物理效应分为： 光子效应 光热效应

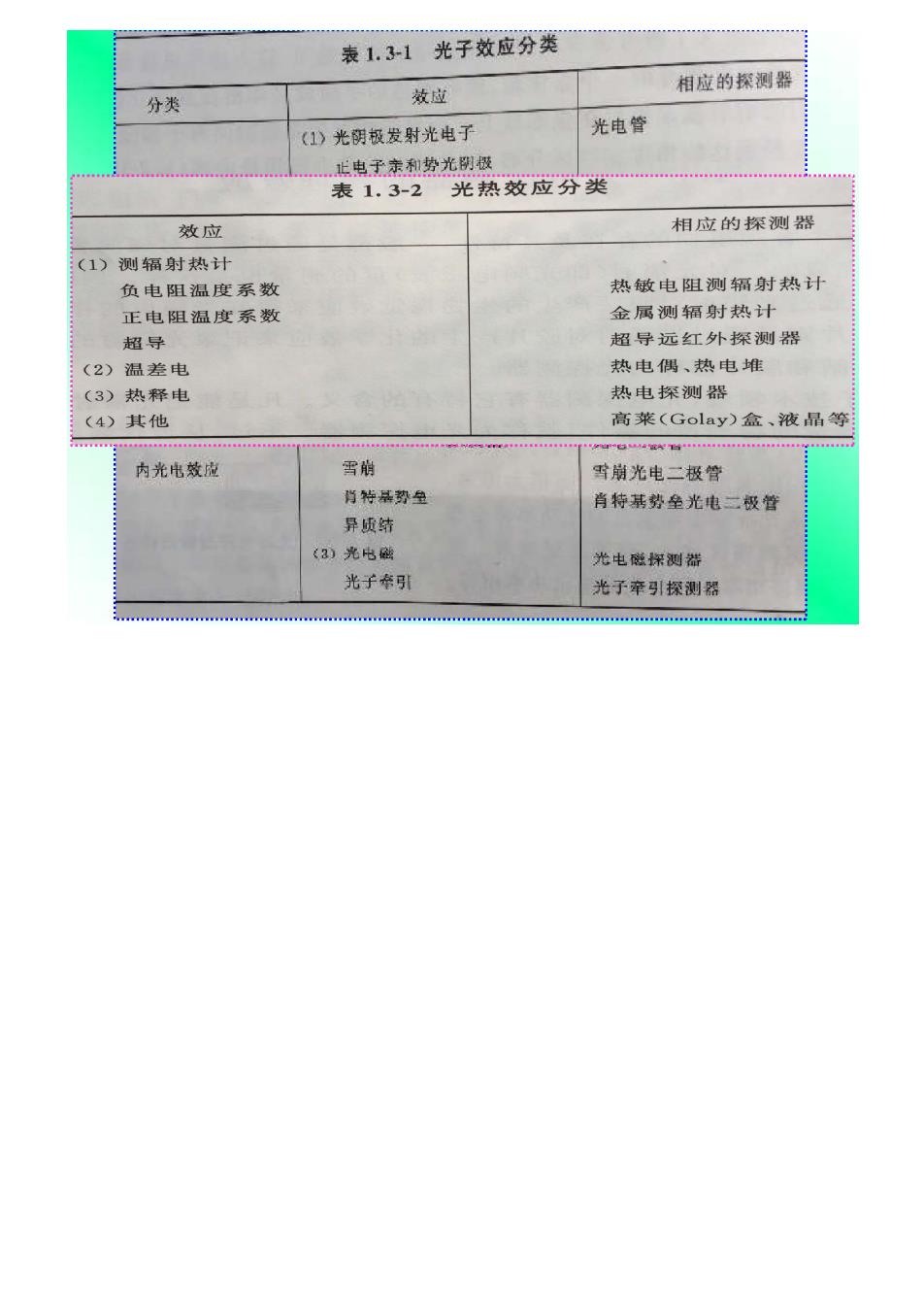

表1.3-1光子效应分类 相应的探测器 分类 效应 (1)光阴极发射光电于 光电管 悲典子宋利势光极 表1.3-2光热效应分类 效应 相应的探测器 (1)测辐射热计 负电阻温度系数 热敏电阻测辐射热计 正电阻温度系数 金属测辐射热计 超导 超导远红外探测器 (2)温差电 热电偶、热电推 (3)热释电 热电深器 (4)其他 高莱(Golay)盒、液品等 内光出效应 雪附 臂南光电二极管 肖特幕势色 肖特基势至光电二极管 异质结 (3)光%幽 光电磁採测器 光子华 光子牵引探测器

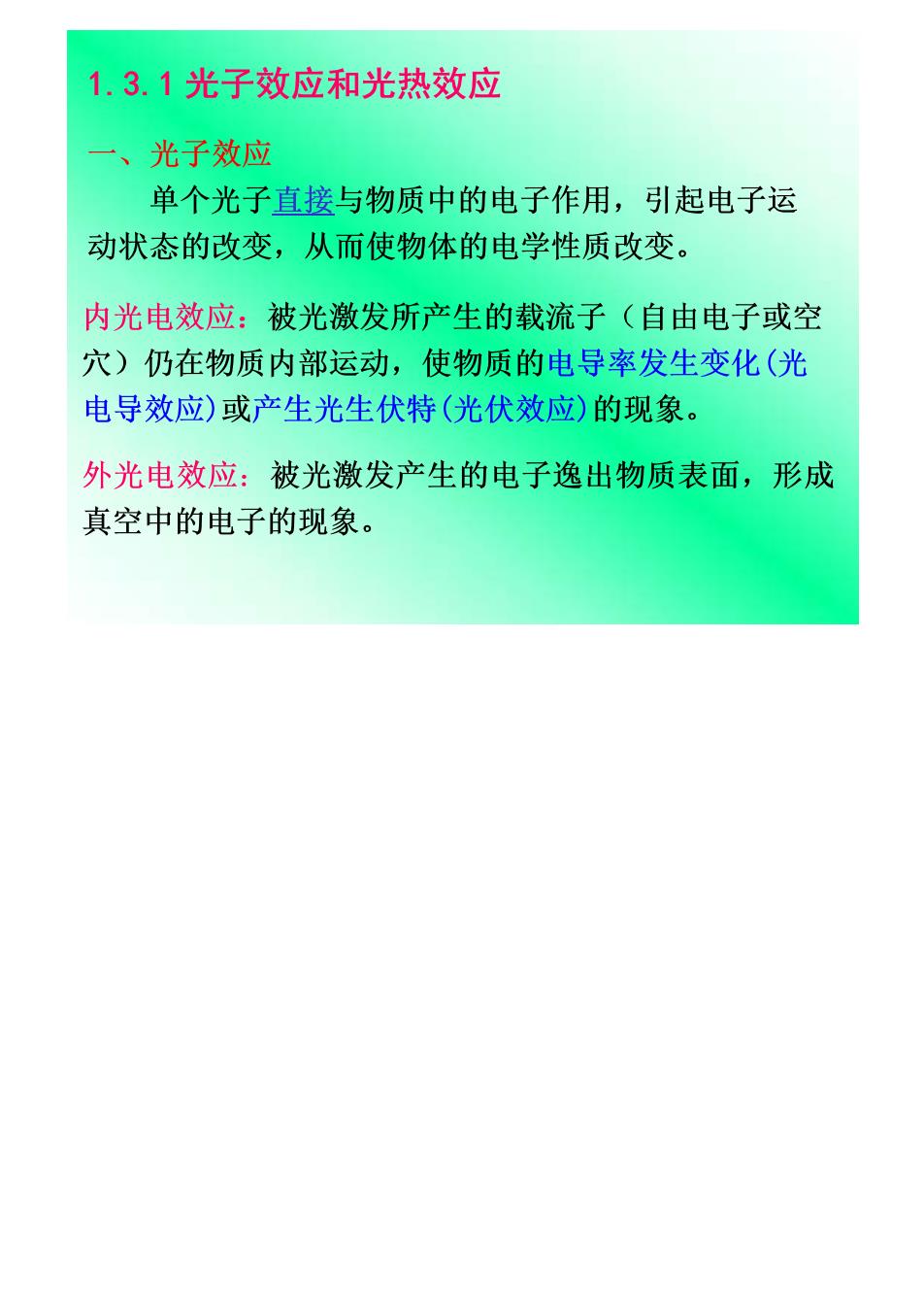

1.3.1光子效应和光热效应 一、光子效应 单个光子直接与物质中的电子作用，引起电子运 动状态的改变，从而使物体的电学性质改变。 内光电效应：被光激发所产生的载流子（自由电子或空 穴)仍在物质内部运动，使物质的电导率发生变化（光 电导效应)或产生光生伏特（光伏效应）的现象。 外光电效应：被光激发产生的电子逸出物质表面，形成 真空中的电子的现象
