第五章光学系统的光束限制 概述 2 孔径光阑 3 视场光阑 渐晕光阑及场镜的应用 n5nn14● 景深和焦深
第五章 光学系统的光束限制 2 孔径光阑 4 渐晕光阑及场镜的应用 31 概述 3 视场光阑 35 景深和焦深
第一节概述 在光学系统中，对光束起限制作用的光学 元件称为光阑。 根据各种光阑限制光束的目的，它们大体 分为以下几种： 一孔径光阑 一视场光阑 -渐晕光阑 - 消杂光光阑
第一节 概述 • 在光学系统中，对光束起限制作用的光学 元件称为光阑。 • 根据各种光阑限制光束的目的，它们大体 分为以下几种： –孔径光阑 –视场光阑 –渐晕光阑 –消杂光光阑
第一节概述 孔径光阑： 光学系统中用于限制成像光束大小的 光阑称为孔径光阑，如照相机中的可调 光圈就是该系统的孔径光阑。 在光学系统中，描述成像光束大小的 参量称为孔径，系统对近距离物体成像 时，其孔径大小用孔径角俵示，对无限 远物体成像时，孔径大小用孔径高度表 示，如图5-1所示
第一节 概述 ▪孔径光阑： 光学系统中用于限制成像光束大小的 光阑称为孔径光阑，如照相机中的可调 光圈就是该系统的孔径光阑。 在光学系统中，描述成像光束大小的 参量称为孔径，系统对近距离物体成像 时，其孔径大小用孔径角U表示，对无限 远物体成像时，孔径大小用孔径高度h表 示，如图5-1所示
第一节概述 孔径光阑 孔径光阑 -U 图5-1
第一节 概述 图5-1

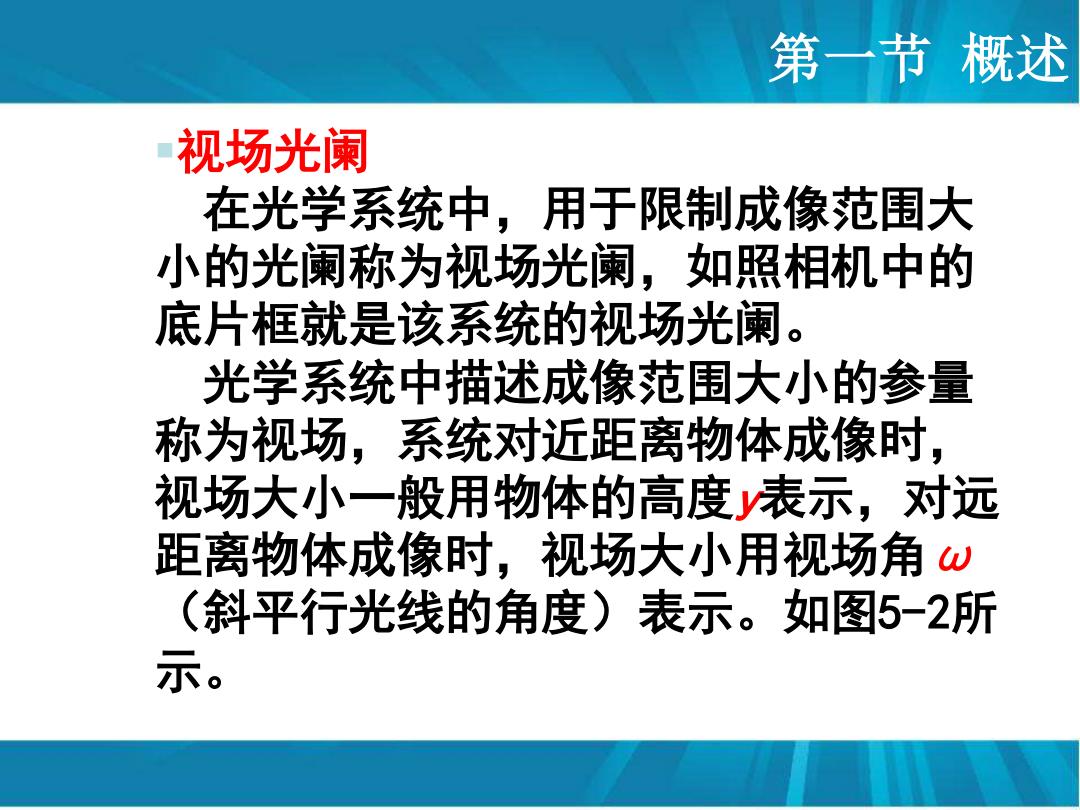

第一节概述 视场光阑 在光学系统中，用于限制成像范围大 小的光阑称为视场光阑，如照相机中的 底片框就是该系统的视场光阑。 光学系统中描述成像范围大小的参量 称为视场，系统对近距离物体成像时， 视场大小一般用物体的高度y表示，对远 距离物体成像时，视场大小用视场角ω （斜平行光线的角度)表示。如图5-2所 示
第一节 概述 ▪视场光阑 在光学系统中，用于限制成像范围大 小的光阑称为视场光阑，如照相机中的 底片框就是该系统的视场光阑。 光学系统中描述成像范围大小的参量 称为视场，系统对近距离物体成像时， 视场大小一般用物体的高度y表示，对远 距离物体成像时，视场大小用视场角ω （斜平行光线的角度）表示。如图5-2所 示
