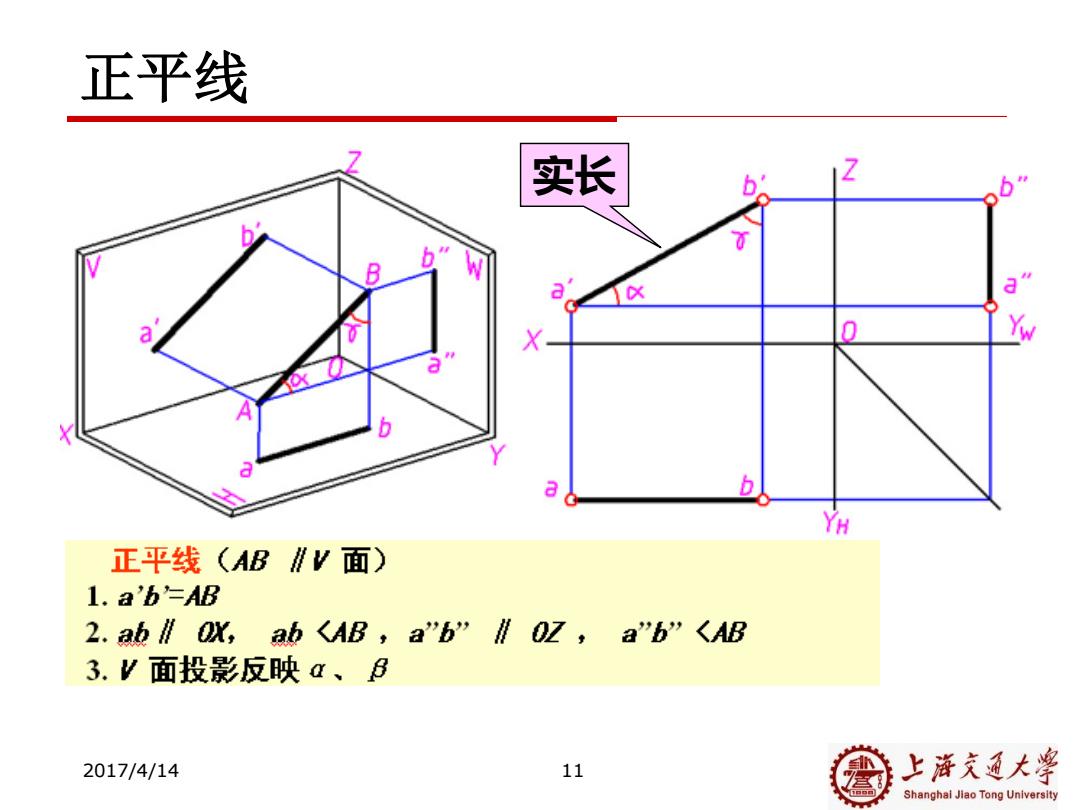

正平线 实长 a a X- 0 Yw b YH 正平线(AB∥V面) 1.a'b'=AB 2.ab∥0X,ab<AB,a”b”∥2，a"b”<AB 3.V面投影反映a、B 2017/4/14 11 上游充通大￥ Shanghai Jiao Tong University
2017/4/14 11 正平线 实长
侧平线 实长 a b X a Y b 侧平线 (AB∥W面) YH 1.a”b”=AB 2.a'b'0Z,a'b'AB, ab∥0YH,ab<AB 3.W面投影反映a、B 2017/4/14 12 上游充通大￥ Shanghai Jiao Tong University
2017/4/14 12 侧平线 实长

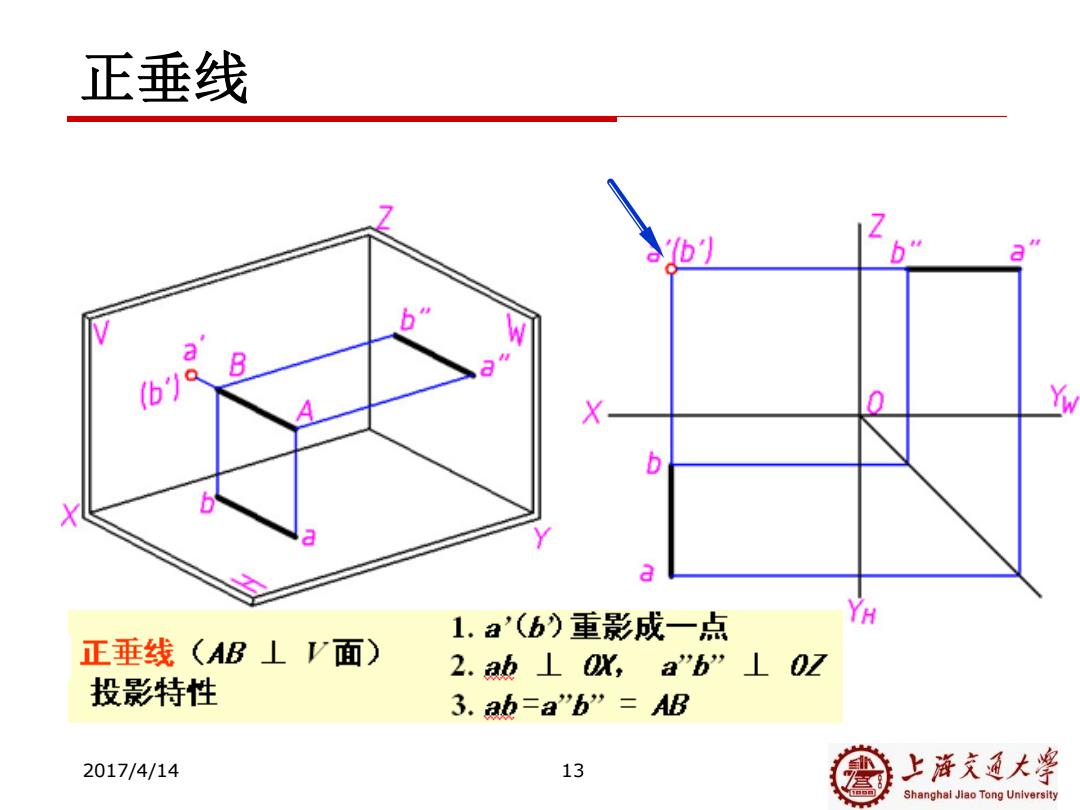

正垂线 8b1 a B (b) X- 0 Yw b a 1.a'(b)重影成一点 YH 正垂线(AB⊥V面) 2.ab⊥X,a"b”⊥02 投影特性 3.ab=a”b”=AB 2017/4/14 13 上游充通大￥ Shanghai Jiao Tong University
2017/4/14 13 正垂线
