二、低粘度液体混合 机械与设备 液体搅拌机 图7-2 搅拌机结构图 1－电动机；2—减速器；3—容器夹套；4—料管；5—挡板；6—出料管； 7—搅拌桨叶；8—温度计；9—液体液面
二、低粘度液体混合 机械与设备 液体搅拌机 图7-2 搅拌机结构图 1－电动机；2—减速器；3—容器夹套；4—料管；5—挡板；6—出料管； 7—搅拌桨叶；8—温度计；9—液体液面

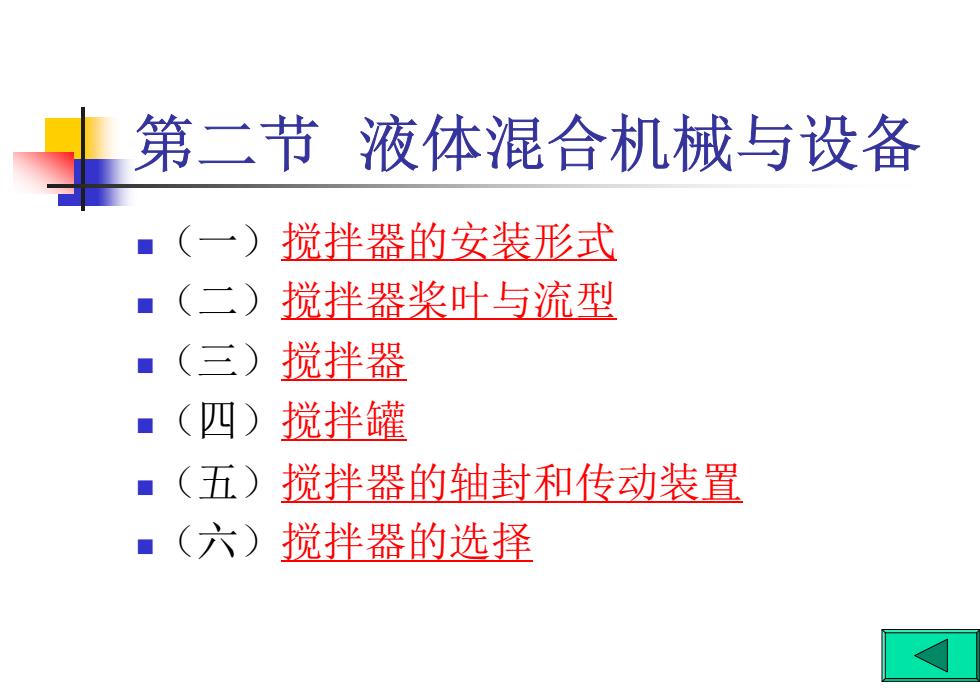

（一）搅拌器的安装形式 （二）搅拌器桨叶与流型 （三）搅拌器 （四）搅拌罐 （五）搅拌器的轴封和传动装置 （六）搅拌器的选择 第二节 液体混合机械与设备
（一）搅拌器的安装形式 （二）搅拌器桨叶与流型 （三）搅拌器 （四）搅拌罐 （五）搅拌器的轴封和传动装置 （六）搅拌器的选择 第二节 液体混合机械与设备

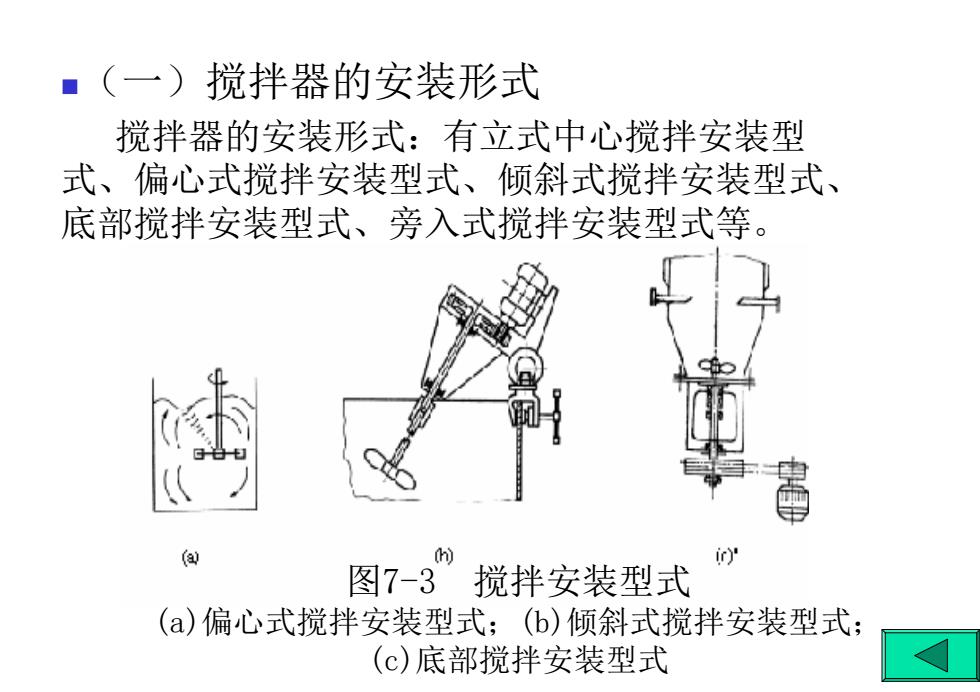

（一）搅拌器的安装形式 搅拌器的安装形式：有立式中心搅拌安装型 式、偏心式搅拌安装型式、倾斜式搅拌安装型式、 底部搅拌安装型式、旁入式搅拌安装型式等。 图7-3 搅拌安装型式 (a)偏心式搅拌安装型式；(b)倾斜式搅拌安装型式； (c)底部搅拌安装型式
（一）搅拌器的安装形式 搅拌器的安装形式：有立式中心搅拌安装型 式、偏心式搅拌安装型式、倾斜式搅拌安装型式、 底部搅拌安装型式、旁入式搅拌安装型式等。 图7-3 搅拌安装型式 (a)偏心式搅拌安装型式；(b)倾斜式搅拌安装型式； (c)底部搅拌安装型式
（二）搅拌器桨叶与流型 一、按搅拌器桨叶的运动方向与桨叶表面的角度，将 搅拌器分为三类： 二、流型： 1. 轴向流型 液体从轴向进入 叶片，从轴向流出， 如旋桨式叶片。 2. 径向流型 流体从轴向进入 叶轮，从径向流出， 如平直叶的桨叶式。 图7-5 液体流型 （a）轴向流型；（b）径向流型
（二）搅拌器桨叶与流型 一、按搅拌器桨叶的运动方向与桨叶表面的角度，将 搅拌器分为三类： 二、流型： 1. 轴向流型 液体从轴向进入 叶片，从轴向流出， 如旋桨式叶片。 2. 径向流型 流体从轴向进入 叶轮，从径向流出， 如平直叶的桨叶式。 图7-5 液体流型 （a）轴向流型；（b）径向流型
（三）搅拌器 搅拌器的主要部件为搅拌桨叶。搅拌桨叶根据搅拌产 生的流型分成轴向流动的轴流式桨叶和产生径向流动 的径流式桨叶。根据桨叶的结构形式不同，可分为桨 式、涡轮式、旋桨式搅拌器等。 图7-6 桨式搅拌器的形式 （a）平桨式搅拌器； （b）框式搅拌器；（c）锚 式搅拌器 图7-7 涡轮式搅拌器 的结构 图7-8 旋桨式 搅拌器
（三）搅拌器 搅拌器的主要部件为搅拌桨叶。搅拌桨叶根据搅拌产 生的流型分成轴向流动的轴流式桨叶和产生径向流动 的径流式桨叶。根据桨叶的结构形式不同，可分为桨 式、涡轮式、旋桨式搅拌器等。 图7-6 桨式搅拌器的形式 （a）平桨式搅拌器； （b）框式搅拌器；（c）锚 式搅拌器 图7-7 涡轮式搅拌器 的结构 图7-8 旋桨式 搅拌器
