第三章测试装置的基本特性 广东工业大学机电工程学院 5.有关测试和测试装置的若干术语 1)信噪比SNR 信号的功率N与干扰（噪声)功率Nn之比，单位为分贝(B) SNR=101g N. N 有时也用信号的电压V、与干扰（噪声）电压V之比来表示， V SNR=201g 2)动态范围DR 指测试装置不受噪声影响而能获得不失真输出的测量上限 值ymax和下限值ymin之比值。 DR=201g
广东工业大学机电工程学院 5. 有关测试和测试装置的若干术语 1）信噪比SNR 信号的功率Ns与干扰（噪声）功率Nn之比,单位为分贝(dB) l0lg s n N SNR N = 有时也用信号的电压Vs与干扰（噪声）电压Vn之比来表示, 20lg s n V SNR V = 2）动态范围DR 指测试装置不受噪声影响而能获得不失真输出的测量上限 值ymax和下限值ymin之比值。 max min 20lg y DR y = 第三章 测试装置的基本特性
第三章测试装置的基本特性 广东工业大学机电工程学院 3.2测试系统静态特性 静态测量时，理想线性定常系统的输入一输出间的关系为 aoy=box y=(b。/a)x=Sx S为常数 实际测试线性系统的输入一输出间的关系为 y=(S,+Sx+S2x2+…)x 3.2.1静态特性参数 1.重复性 重复性是测量仪器随机误差大小的指标。 表示由同一观测者采用相同的测量条件、方法及仪器对同 一被测量进行多次测量所得结果之间的符合程度
广东工业大学机电工程学院 静态测量时，理想线性定常系统的输入—输出间的关系为 3.2 测试系统静态特性 实际测试线性系统的输入—输出间的关系为 S为常数 • 重复性是测量仪器随机误差大小的指标。 • 表示由同一观测者采用相同的测量条件、方法及仪器对同 一被测量进行多次测量所得结果之间的符合程度。 1. 重复性 第三章 测试装置的基本特性 3.2.1 静态特性参数
第三章测试装置的基本特性 广东工业大学机电工程学院 2.灵敏度 当测试装置的输入x有一增量△x, 引起输出y发生相应的变化△y时，则 A 定义： S=△yl△x 量纲：为输出量的量纲与输入量的量 纲之比 0 △y △x X 非线性：K=dy/dx
广东工业大学机电工程学院 当测试装置的输入x有一增量△x， 引起输出y发生相应的变化△y时，则 定义: S=△y/△x 2. 灵敏度 量纲：为输出量的量纲与输入量的量 纲之比 非线性:K=dy/dx y x △x △y 第三章 测试装置的基本特性

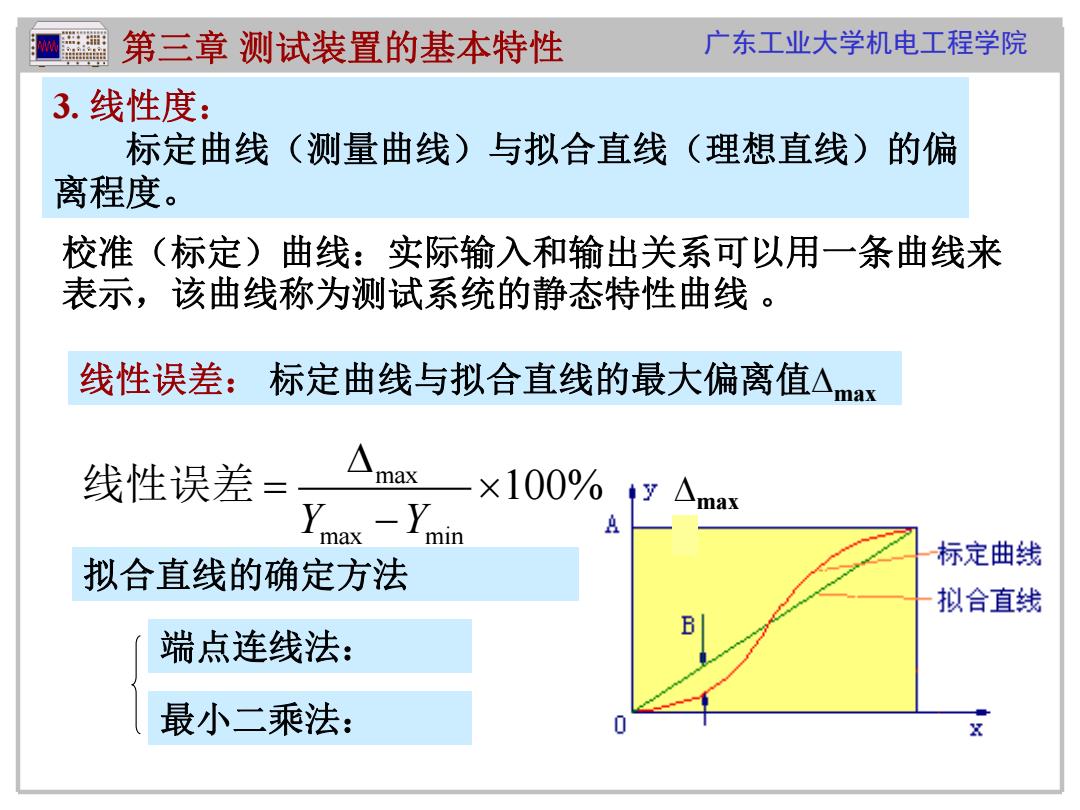

第三章测试装置的基本特性 广东工业大学机电工程学院 3.线性度： 标定曲线（测量曲线）与拟合直线（理想直线）的偏 离程度。 校准（标定） 曲线：实际输入和输出关系可以用一条曲线来 表示，该曲线称为测试系统的静态特性曲线。 线性误差：标定曲线与拟合直线的最大偏离值△ 线性误差 max ×100%y max max A min 标定曲线 拟合直线的确定方法 拟合直线 端点连线法： 最小二乘法：
广东工业大学机电工程学院 3. 线性度： 标定曲线（测量曲线）与拟合直线（理想直线）的偏 离程度。 max max min 100% Y Y 线性误差 线性误差： 标定曲线与拟合直线的最大偏离值∆max 拟合直线的确定方法 端点连线法： 最小二乘法： ∆max 校准（标定）曲线：实际输入和输出关系可以用一条曲线来 表示，该曲线称为测试系统的静态特性曲线 。 第三章 测试装置的基本特性

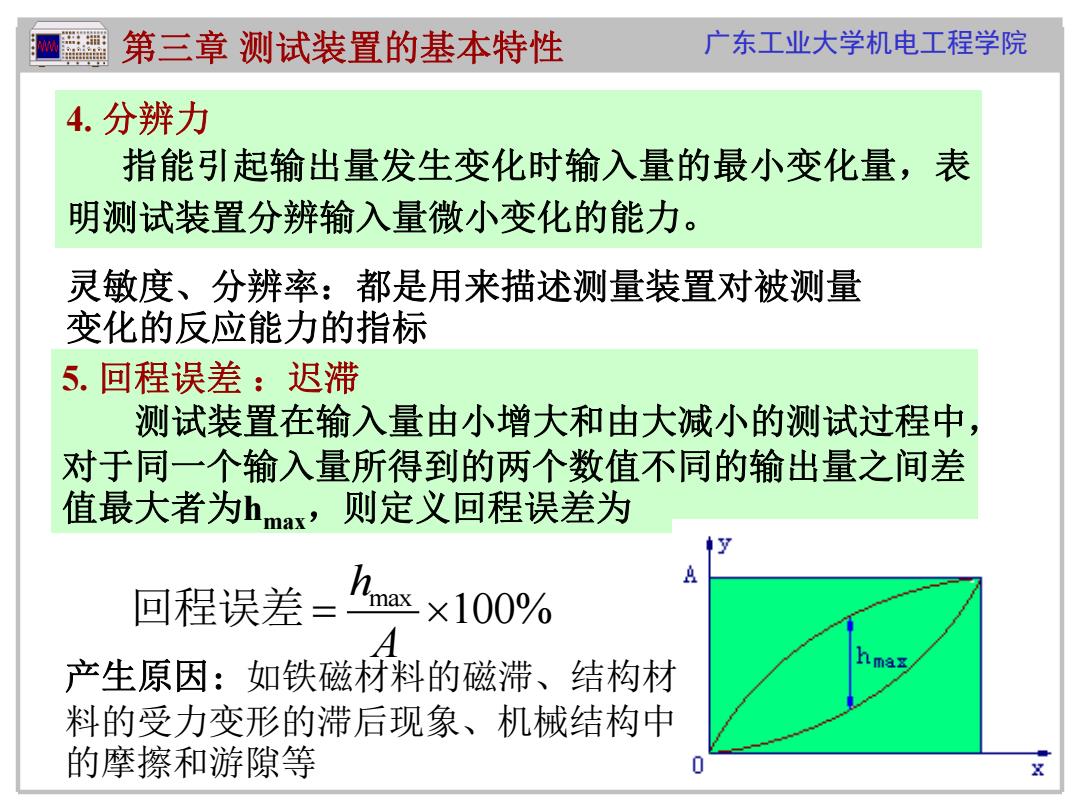

第三章测试装置的基本特性 广东工业大学机电工程学院 4.分辨力 指能引起输出量发生变化时输入量的最小变化量，表 明测试装置分辨输入量微小变化的能力。 灵敏度、分辨率：都是用来描述测量装置对被测量 变化的反应能力的指标 5.回程误差：迟滞 测试装置在输入量由小增大和由大减小的测试过程中， 对于同一个输入量所得到的两个数值不同的输出量之间差 值最大者为hmar,则定义回程误差为 回程误差 =As×100% 产生原因：如铁磁材料的磁滞、结构材 nmaz 料的受力变形的滞后现象、机械结构中 的摩擦和游隙等
广东工业大学机电工程学院 5. 回程误差 ：迟滞 测试装置在输入量由小增大和由大减小的测试过程中， 对于同一个输入量所得到的两个数值不同的输出量之间差 值最大者为hmax，则定义回程误差为 max 100% h A 回程误差 4. 分辨力 指能引起输出量发生变化时输入量的最小变化量，表 明测试装置分辨输入量微小变化的能力。 灵敏度、分辨率：都是用来描述测量装置对被测量 变化的反应能力的指标 产生原因：如铁磁材料的磁滞、结构材 料的受力变形的滞后现象、机械结构中 的摩擦和游隙等 第三章 测试装置的基本特性
