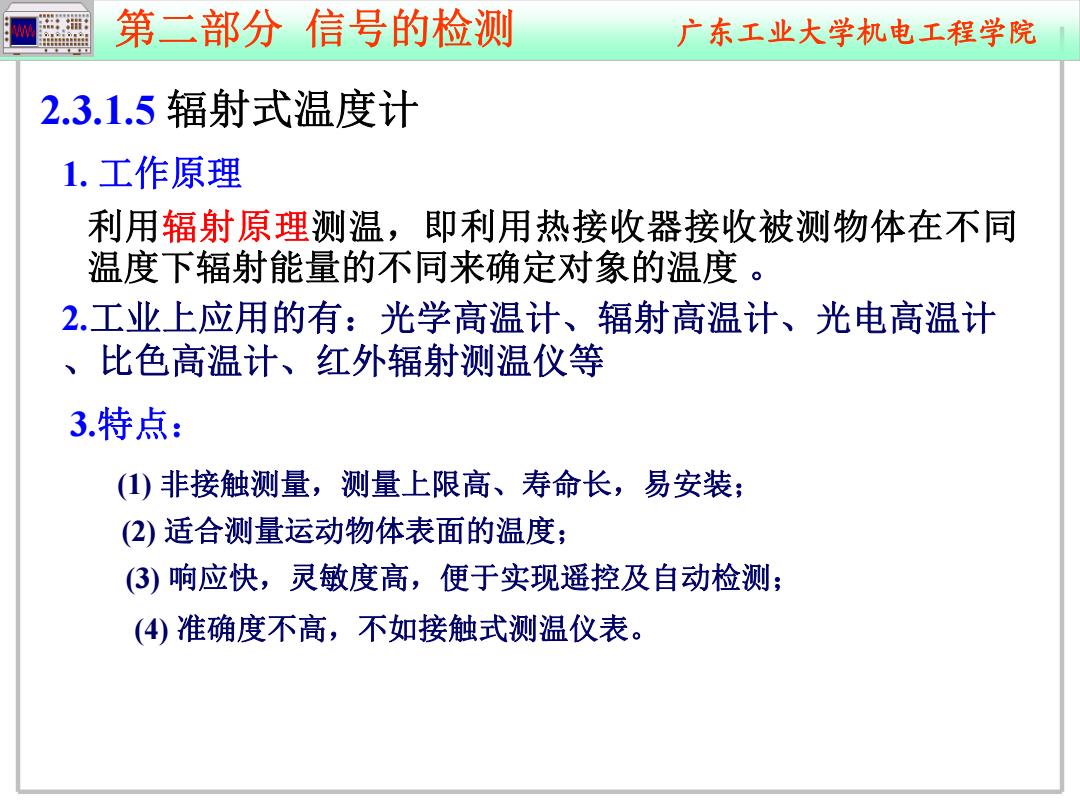

第二部分信号的检测 广东工业大学机电工程学院 2.3.1.5辐射式温度计 1.工作原理 利用辐射原理测温，即利用热接收器接收被测物体在不同 温度下辐射能量的不同来确定对象的温度。 2.工业上应用的有：光学高温计、辐射高温计、光电高温计 、比色高温计、红外辐射测温仪等 3.特点： ()非接触测量，测量上限高、寿命长，易安装； (2)适合测量运动物体表面的温度； (③)响应快，灵敏度高，便于实现遥控及自动检测； (④)准确度不高，不如接触式测温仪表
第二部分 信号的检测 广东工业大学机电工程学院 2.3.1.5 辐射式温度计 1. 工作原理 利用辐射原理测温，即利用热接收器接收被测物体在不同 温度下辐射能量的不同来确定对象的温度 。 2.工业上应用的有：光学高温计、辐射高温计、光电高温计 、比色高温计、红外辐射测温仪等 (1) 非接触测量，测量上限高、寿命长，易安装； 3.特点： (2) 适合测量运动物体表面的温度； (3) 响应快，灵敏度高，便于实现遥控及自动检测； (4) 准确度不高，不如接触式测温仪表

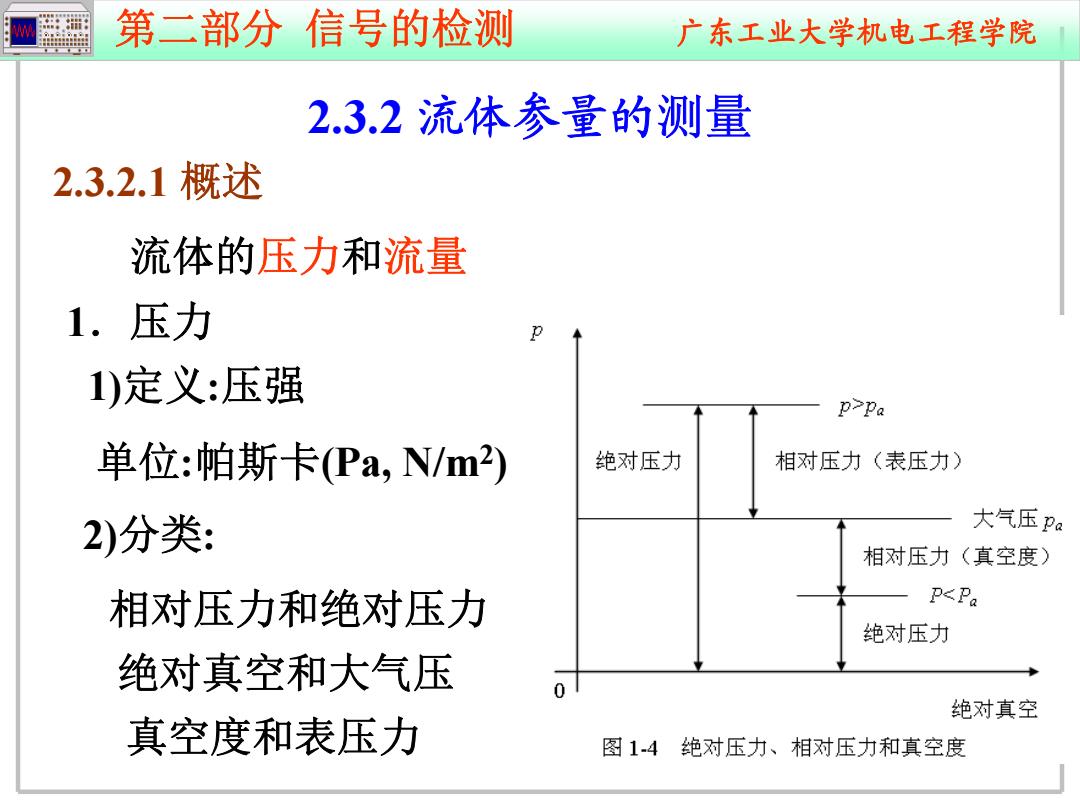

第二部分信号的检测 广东工业大学机电工程学院 2.3.2流体参量的测量 2.3.2.1概述 流体的压力和流量 1.压力 1)定义：压强 p-Pa 单位：帕斯卡(Pa,N/m2) 绝对压力 相对压力（表压力） 2)分类： 大气压Pa 相对压力（真空度） 相对压力和绝对压力 P<Pa 绝对压力 绝对真空和大气压 0 绝对真空 真空度和表压力 图14绝对压力、相对压力和真空度
第二部分 信号的检测 广东工业大学机电工程学院 2.3.2.1 概述 1．压力 2.3.2 流体参量的测量 2)分类 : 1)定义 :压强 流体的压力 和流量 单位 :帕斯卡(Pa, N/m 2 ) 相对压力和绝对压力 真空度和表压力 绝对真空和大气压

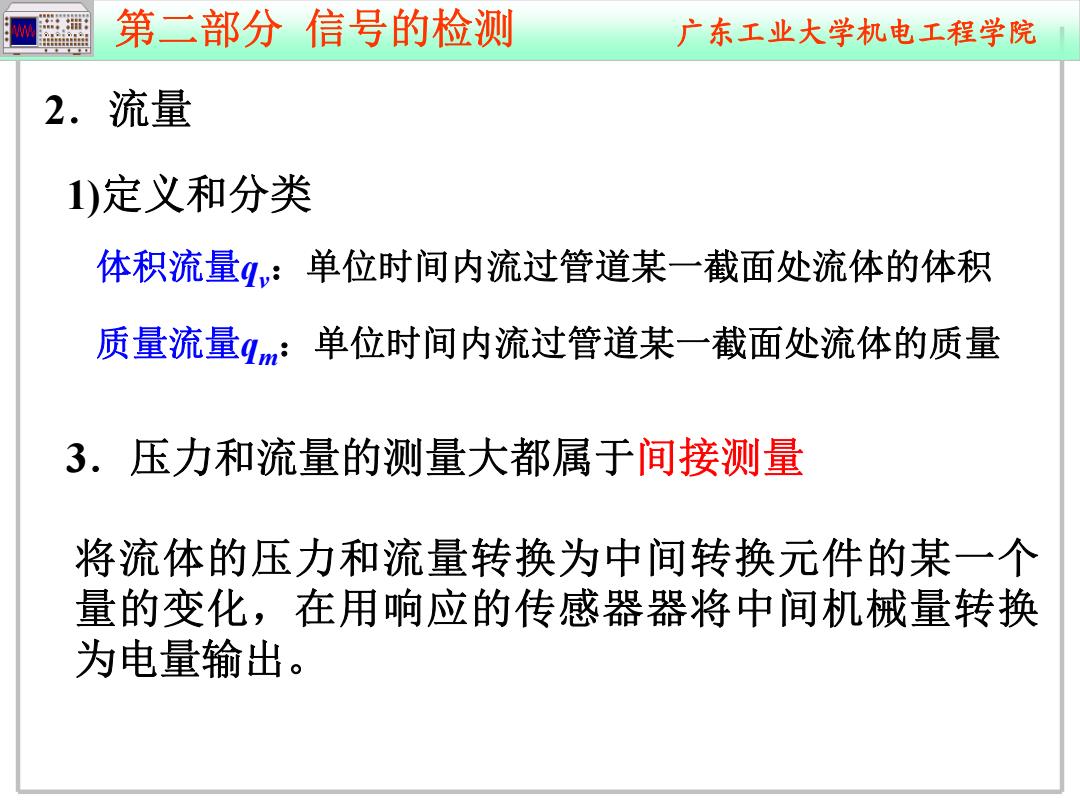

第二部分信号的检测 广东工业大学机电工程学院 2.流量 1)定义和分类 体积流量q,:单位时间内流过管道某一截面处流体的体积 质量流量qm:单位时间内流过管道某一截面处流体的质量 3.压力和流量的测量大都属于间接测量 将流体的压力和流量转换为中间转换元件的某一个 量的变化，在用响应的传感器器将中间机械量转换 为电量输出
第二部分 信号的检测 广东工业大学机电工程学院 2．流量 体积流量 q v：单位时间内流过管道某一截面处流体的体积 1)定义和分类 质量流量 q m：单位时间内流过管道某一截面处流体的质量 3．压力和流量的测量大都属于间接测量 将流体的压力和流量转换为中间转换元件的某一个 量的变化，在用响应的传感器器将中间机械量转换 为电量输出

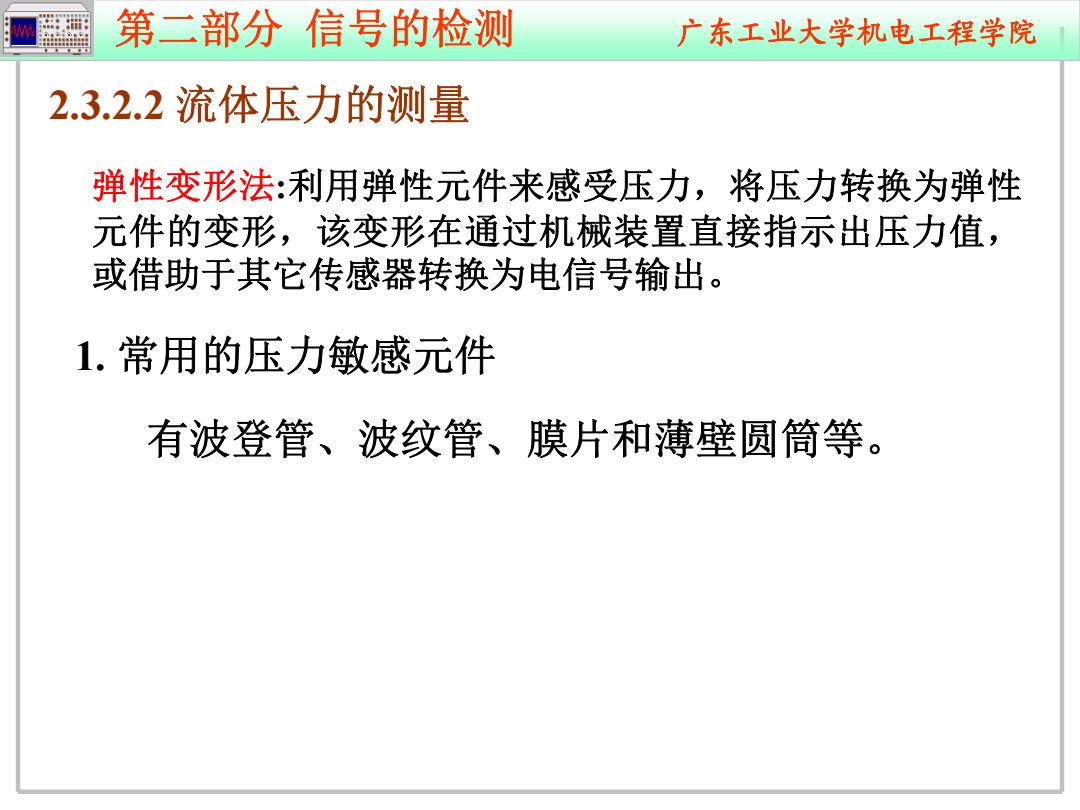

第二部分信号的检测 广东工业大学机电工程学院 2.3.2.2流体压力的测量 弹性变形法：利用弹性元件来感受压力，将压力转换为弹性 元件的变形，该变形在通过机械装置直接指示出压力值， 或借助于其它传感器转换为电信号输出。 1.常用的压力敏感元件 有波登管、波纹管、膜片和薄壁圆筒等
第二部分 信号的检测 广东工业大学机电工程学院 2.3.2.2 流体压力的测量 弹性变形法:利用弹性元件来感受压力，将压力转换为弹性 元件的变形，该变形在通过机械装置直接指示出压力值， 或借助于其它传感器转换为电信号输出。 有波登管、波纹管、膜片和薄壁圆筒等。 1. 常用的压力敏感元件

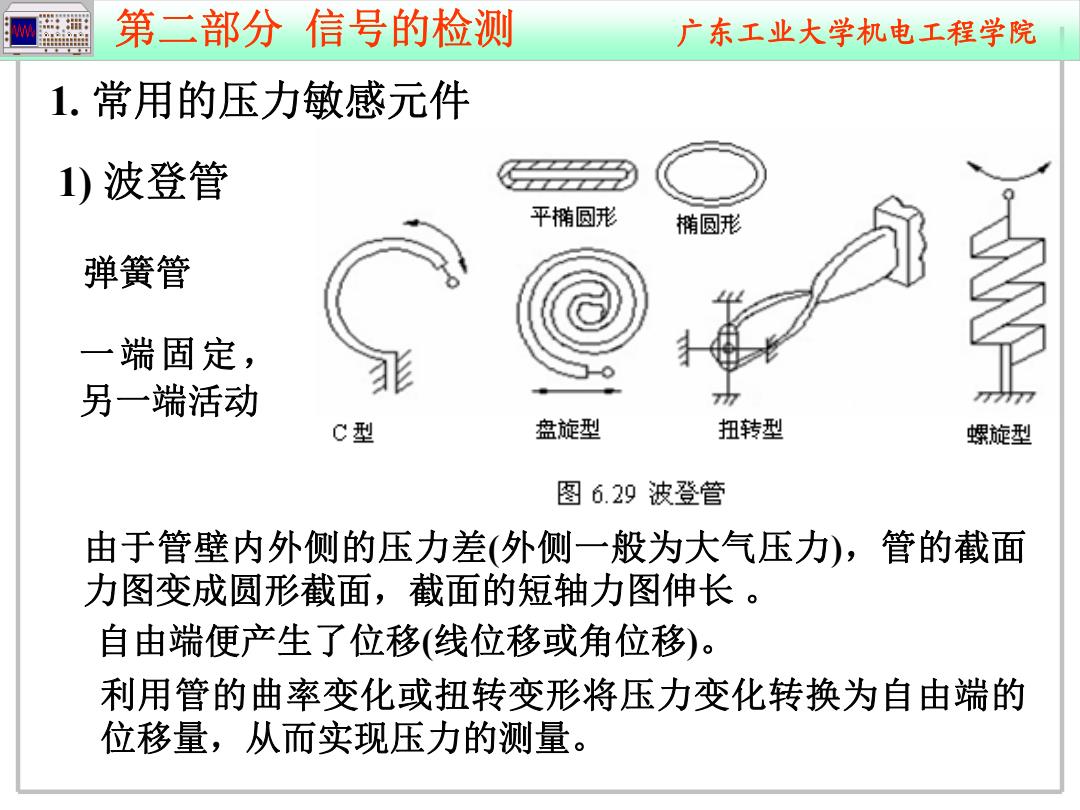

第二部分信号的检测 广东工业大学机电工程学院 1.常用的压力敏感元件 1)波登管 平椭圆形 椭圆形 弹簧管 一端固定， 另一端活动 C型 盘旋型 扭转型 螺旋型 图6.29波登管 由于管壁内外侧的压力差（外侧一般为大气压力），管的截面 力图变成圆形截面，截面的短轴力图伸长 自由端便产生了位移（线位移或角位移）。 利用管的曲率变化或扭转变形将压力变化转换为自由端的 位移量，从而实现压力的测量
第二部分 信号的检测 广东工业大学机电工程学院 1) 波登管 1. 常用的压力敏感元件 弹簧管 由于管壁内外侧的压力差 (外侧一般为大气压力 )，管的截面 力图变成圆形截面，截面的短轴力图伸长 。 一端固定， 另一端活动 自由端便产生了位移 (线位移或角位移 ) 。 利用管的曲率变化或扭转变形将压力变化转换为自由端的 位移量，从而实现压力的测量
