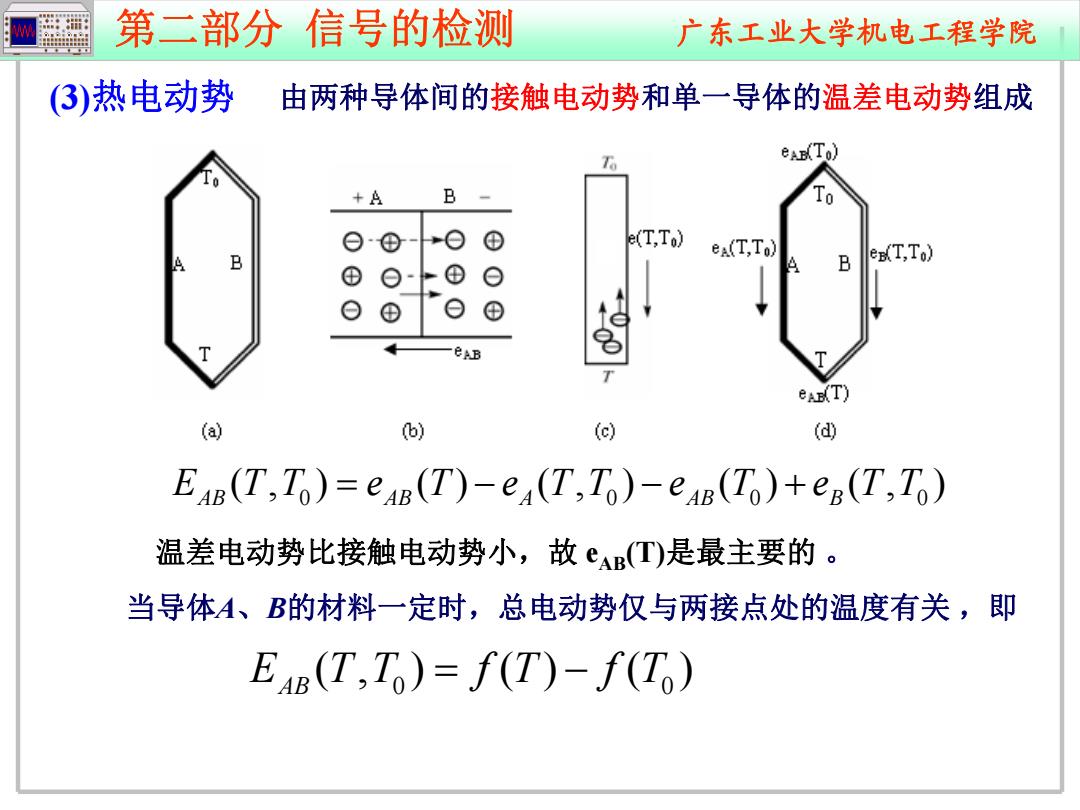

第二部分信号的检测 广东工业大学机电工程学院 3)热电动势 由两种导体间的接触电动势和单一导体的温差电动势组成 eAE(To) +A B e(T,To) ea(T,To) B B ep(T,To) ⊕ ⊕ eAs咸T) (a) 6) (c) (d) EaB(T,To)=eaB(T)-ea(T,To)-eaB(To)+eg(T,To) 温差电动势比接触电动势小，故eA(T)是最主要的。 当导体A、B的材料一定时，总电动势仅与两接点处的温度有关，即 EAB(T,To)=f(T)-f(To)
第二部分 信号的检测 广东工业大学机电工程学院 (3)热电动势 由两种导体间的接触电动势和单一导体的温差电动势组成 0 0 0 0 (, ) () (, ) ( ) (, ) EAB TT e T e TT e T e TT AB A AB B 温差电动势比接触电动势小，故 eAB (T)是最主要的 。 当导体A 、 B的材料一定时，总电动势仅与两接点处的温度有关 ，即 0 0 (, ) () ( ) EAB TT fT fT

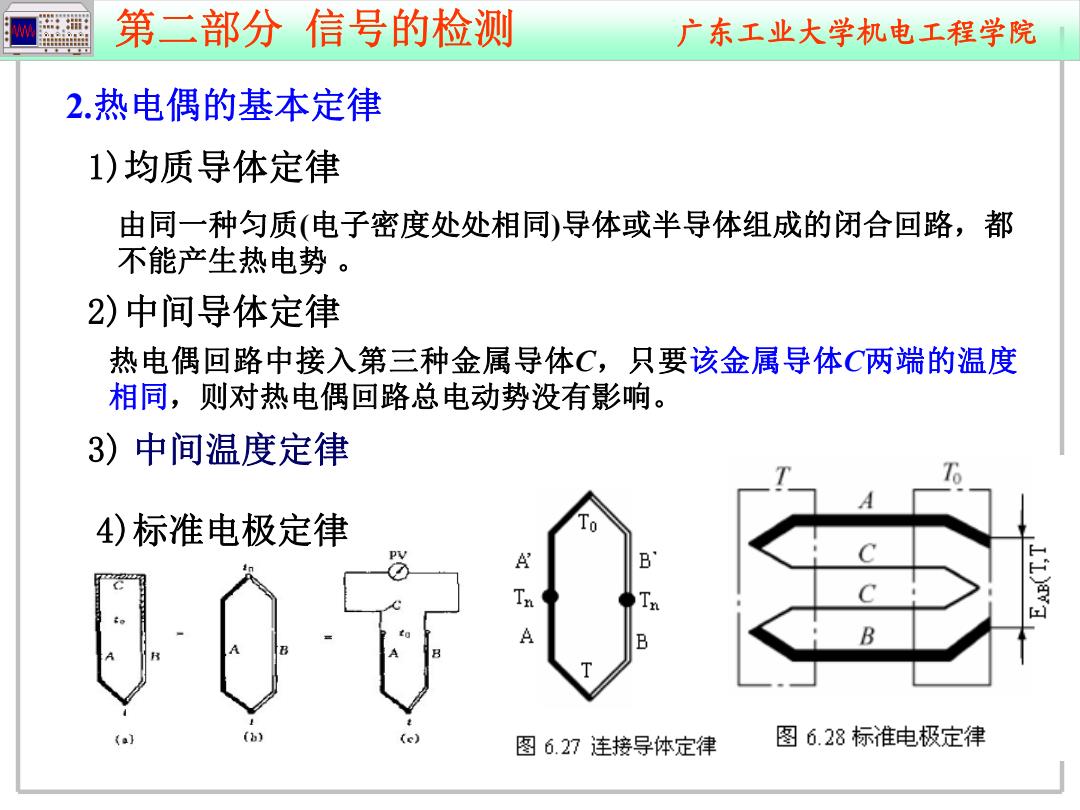

第二部分信号的检测 广东工业大学机电工程学院 2.热电偶的基本定律 1)均质导体定律 由同一种匀质（电子密度处处相同）导体或半导体组成的闭合回路，都 不能产生热电势。 2)中间导体定律 热电偶回路中接入第三种金属导体C,只要该金属导体C两端的温度 相同，则对热电偶回路总电动势没有影响。 3)中间温度定律 4)标准电极定律 (b) 图6.27连接导体定律 图6.28标准电极定律
第二部分 信号的检测 广东工业大学机电工程学院 2.热电偶的基本定律 1)均质导体定律 2)中间导体定律 由同一种匀质 (电子密度处处相同 )导体或半导体组成的闭合回路，都 不能产生热电势 。 热电偶回路中接入第三种金属导体 C，只要该金属导体 C两端的温度 相同，则对热电偶回路总电动势没有影响。 3) 中间温度定律 4)标准电极定律

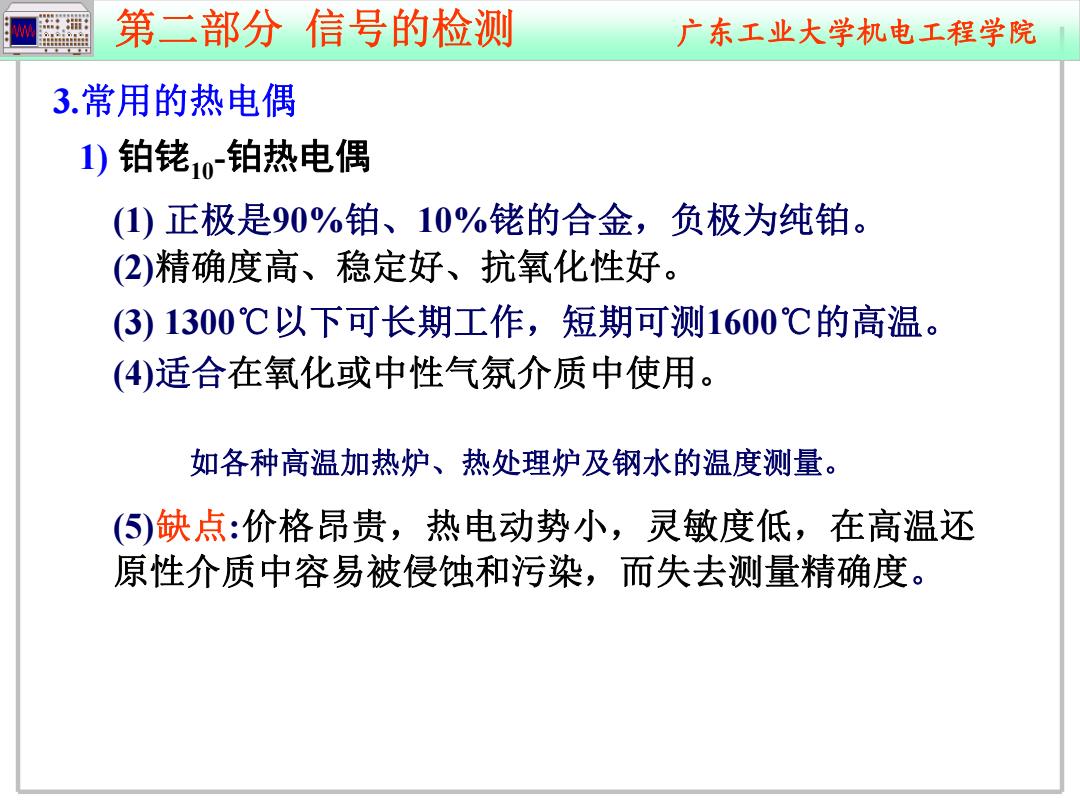

第二部分信号的检测 广东工业大学机电工程学院 3.常用的热电偶 1)铂铑0-铂热电偶 (1)正极是90%铂、10%铑的合金，负极为纯铂。 (2)精确度高、稳定好、抗氧化性好。 3)1300℃以下可长期工作，短期可测1600℃的高温。 (4)适合在氧化或中性气氛介质中使用。 如各种高温加热炉、热处理炉及钢水的温度测量。 (⑤)缺点：价格昂贵，热电动势小，灵敏度低，在高温还 原性介质中容易被侵蚀和污染，而失去测量精确度
第二部分 信号的检测 广东工业大学机电工程学院 3.常用的热电偶 1) 铂铑10 -铂热电偶 (1) 正极是90%铂、10%铑的合金，负极为纯铂。 (2)精确度高、稳定好、抗氧化性好。 (3) 1300℃以下可长期工作，短期可测1600℃的高温。 (4)适合在氧化或中性气氛介质中使用。 如各种高温加热炉、热处理炉及钢水的温度测量。 (5)缺点:价格昂贵，热电动势小，灵敏度低，在高温还 原性介质中容易被侵蚀和污染，而失去测量精确度

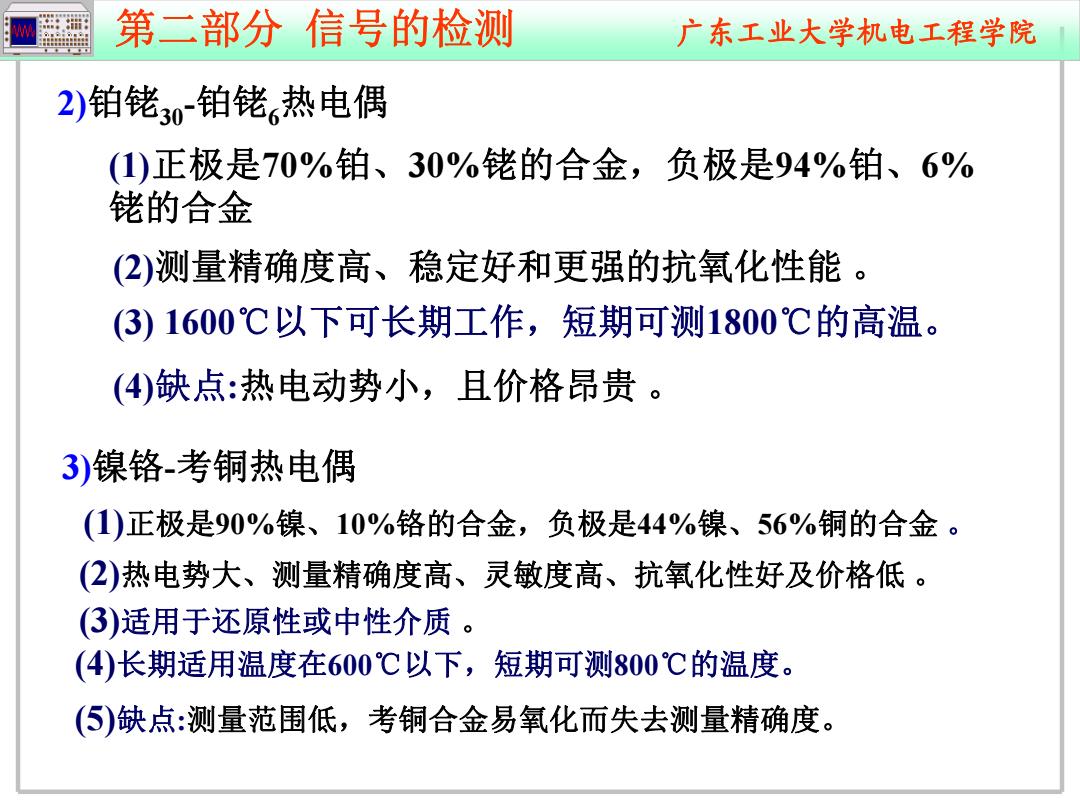

第二部分信号的检测 广东工业大学机电工程学院 2)铂铑30铂佬，热电偶 (1)正极是70%铂、30%铑的合金，负极是94%铂、6% 铑的合金 (2)测量精确度高、稳定好和更强的抗氧化性能。 (3)1600℃以下可长期工作，短期可测1800℃的高温。 (4)缺点：热电动势小，且价格昂贵。 3)镍铬考铜热电偶 (1)正极是90%镍、10%铬的合金，负极是44%镍、56%铜的合金。 (2)热电势大、测量精确度高、灵敏度高、抗氧化性好及价格低。 (3)适用于还原性或中性介质。 (4)长期适用温度在600℃以下，短期可测800℃的温度。 (5)缺点：测量范围低，考铜合金易氧化而失去测量精确度
第二部分 信号的检测 广东工业大学机电工程学院 2)铂铑30 -铂铑6 热电偶 (1)正极是70%铂、30%铑的合金，负极是94%铂、6% 铑的合金 (2)测量精确度高、稳定好和更强的抗氧化性能 。 (3) 1600℃以下可长期工作，短期可测1800℃的高温。 (4)缺点:热电动势小，且价格昂贵 。 3)镍铬 -考铜热电偶 (1)正极是90%镍、10%铬的合金，负极是44%镍、56%铜的合金 。 (2)热电势大、测量精确度高、灵敏度高、抗氧化性好及价格低 。 (3)适用于还原性或中性介质 。 (4)长期适用温度在600℃以下，短期可测800℃的温度。 (5)缺点:测量范围低，考铜合金易氧化而失去测量精确度

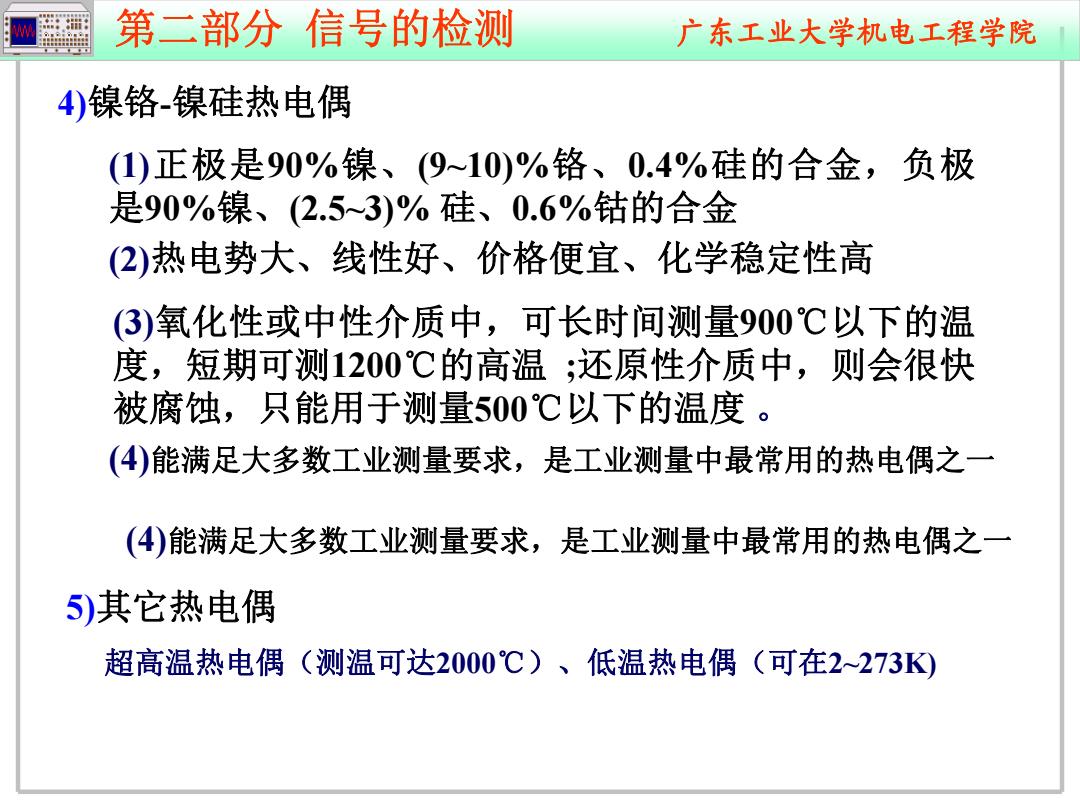

第二部分信号的检测 广东工业大学机电工程学院 4)镍铬镍硅热电偶 (1)正极是90%镍、(9-10)%铬、0.4%硅的合金，负极 是90%镍、(2.5~3)%硅、0.6%钴的合金 (2)热电势大、线性好、价格便宜、化学稳定性高 (3)氧化性或中性介质中，可长时间测量00℃以下的温 度，短期可测1200℃的高温；还原性介质中，则会很快 被腐蚀，只能用于测量500℃以下的温度 ()能满足大多数工业测量要求，是工业测量中最常用的热电偶之一 (4)能满足大多数工业测量要求，是工业测量中最常用的热电偶之一 5)其它热电偶 超高温热电偶（测温可达2000℃)、低温热电偶（可在2~273K)
第二部分 信号的检测 广东工业大学机电工程学院 4)镍铬 -镍硅热电偶 (1)正极是90%镍、(9~10)%铬、0.4%硅的合金，负极 是90%镍、(2.5~3)% 硅、0.6%钴的合金 (2)热电势大、线性好、价格便宜、化学稳定性高 (3)氧化性或中性介质中，可长时间测量900℃以下的温 度，短期可测1200℃的高温 ;还原性介质中，则会很快 被腐蚀，只能用于测量500℃以下的温度 。 (4)能满足大多数工业测量要求，是工业测量中最常用的热电偶之一 (4)能满足大多数工业测量要求，是工业测量中最常用的热电偶之一 5)其它热电偶 超高温热电偶（测温可达2000℃）、低温热电偶（可在2~273K)
