8注意： ()二端口网络与四端网络的区别。 3 N 2 i 二端口 四端网络 具有公共端的二端口 ii;is=is i1+i2+i3+i40 6

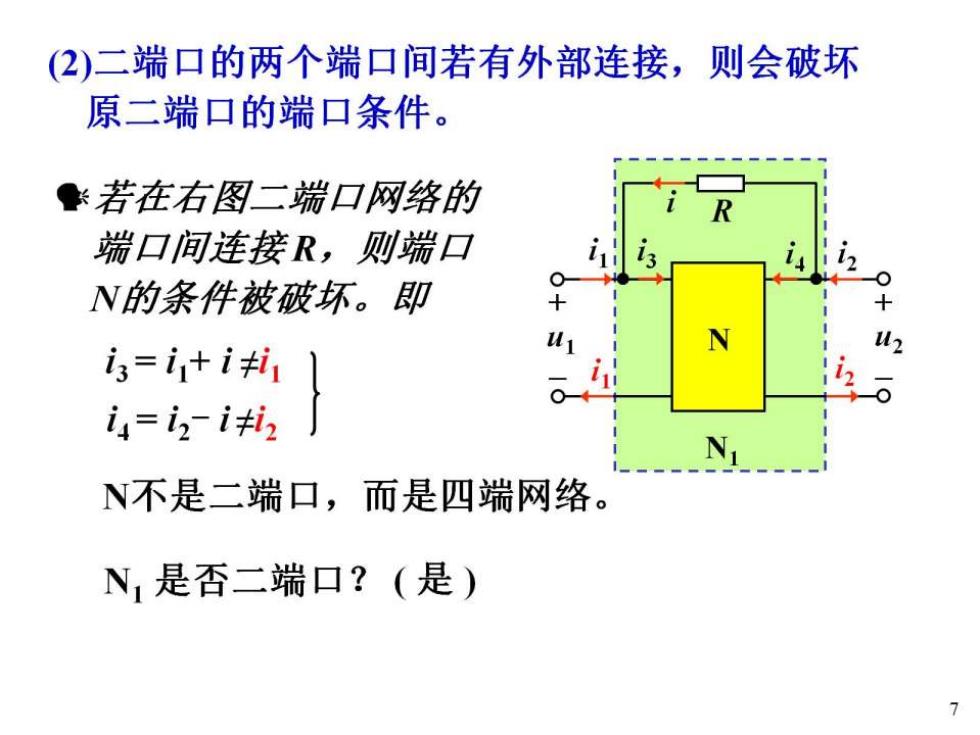

(2)二端口的两个端口间若有外部连接，则会破坏 原二端口的端口条件。 ●若在右图二端口网络的 端口间连接R,则端口 N的条件被破坏。即 is=i+iti is=i-iti, N不是二端口，而是四端网络。 N1是否二端口？（是） 7
2、分类： 线性 无源 对称 互易 非线性 有源 非对称 非互易 ●组成二端口网络的所有元件都是线性元件，则这一 网络称为线性网络。如果网络内部所有元件都是无 源元件，就称为无源二端口网络。 ●如果二端口网络的两个端口服从互易定理，则称为 互易二端口网络。一般线性无源的二端口网络都是 互易的。 ●二端口网络的两个端口互换位置，不影响外电路工 作的，称为对称二端口网络，否则称为不对称二端 口网络。 8

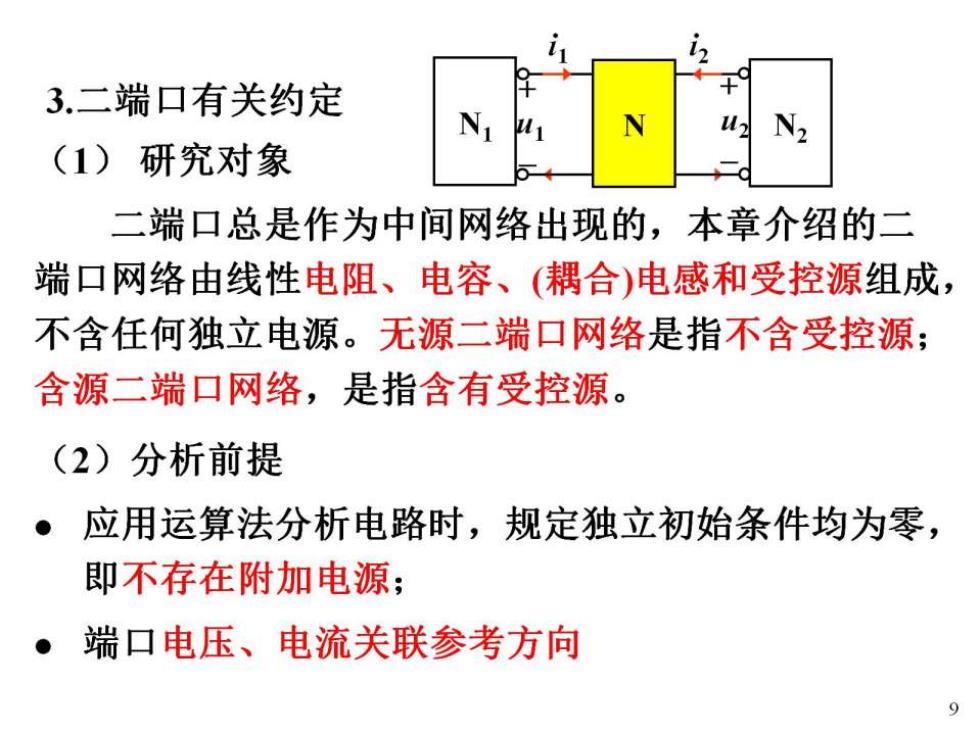

3.二端口有关约定 N u2 N2 (1)研究对象 二 二端口总是作为中间网络出现的，本章介绍的二 端口网络由线性电阻、电容、（耦合）电感和受控源组成， 不含任何独立电源。无源二端口网络是指不含受控源； 含源二端口网络，是指含有受控源。 (2)分析前提 ·应用运算法分析电路时，规定独立初始条件均为零， 即不存在附加电源； 端口电压、电流关联参考方向 9
4.分析方法： ●确定二端口处电压、电流之间的关系，写出参数矩 阵； ●利用端口参数比较不同的二端口的性能和作用； ●对于给定的一种二端口参数矩阵，会求其它的参数 矩阵； ●对于复杂的二端口，可以看作由若干简单的二端口 组成。 ●由各简单的二端口参数推导出复杂的二端口参数。 10
