第六章 时序遐辑电路 6.3寄存器和读/写存储器 (Register and Random Access Memory) 6.31寄存器的主要特点和分类 、 概念和特点 )概念 寄存：把二进制数据或代码暂时存储起来的操作。 寄存器：具有寄存功能的电路 并行输出 (二)特点 串行 串行 组成：主要由同一类 输入 FFo FF1…FFm-1 输出 型的触发器（基本 同步边沿)构成。 控制信号 Do D 功能：只暂时存储一般不处理。 并行输入
6.3 寄存器和读/写存储器 (Register and Random Access Memory) 6.3.1 寄存器的主要特点和分类 一、 概念和特点 (一) 概念 寄存：把二进制数据或代码暂时存储起来的操作。 寄存器：具有寄存功能的电路。 (二) 特点 组成：主要由同一类 型的触发器（基本/ 同步/边沿）构成。 并行输入 并行输出 FF0 FF1 FFn–1 D0 D1 Dn–1 Q0 Q1 Qn–1 控制信号 串行 输入 串行 输出 功能：只暂时存储一般不处理
第六章 时序逻辑电路 二、分类 基本寄存器 (只能并入并出；基本、 (一）按功能分 同步、边沿触发器) 移位寄存器 (并入并出、并入串出、 串入并出、串入串出； 只能边沿触发器， 二)按开关元件分 TTL寄存器 CMOS寄存器
二、 分类 (一) 按功能分 基本寄存器 移位寄存器 (只能并入并出；基本、 同步、边沿触发器） (并入并出、并入串出、 串入并出、串入串出； 只能边沿触发器) (二) 按开关元件分 TTL 寄存器 CMOS 寄存器
第六章 时序题辑电路 表6.3.1 TTL寄存器的分类 数码寄存器 基本寄存器 移位寄存器 只能并入并出 多位D型 触发器 锁存器 寄存器阵列 单向移位 双向移位 寄存器 寄存器 74175 74LS375 74170 74195 74LS175 74194 74278 74LS170 74LS195 74LS194 哈装 74173 74116 74LS670 74LS173 74LS395 7495 74LS373 74172 74174 74164 74LS95 74LS174 D锁移装 74165 74198 74177 74166 74LS374 领瓷 74199
只能并入并出

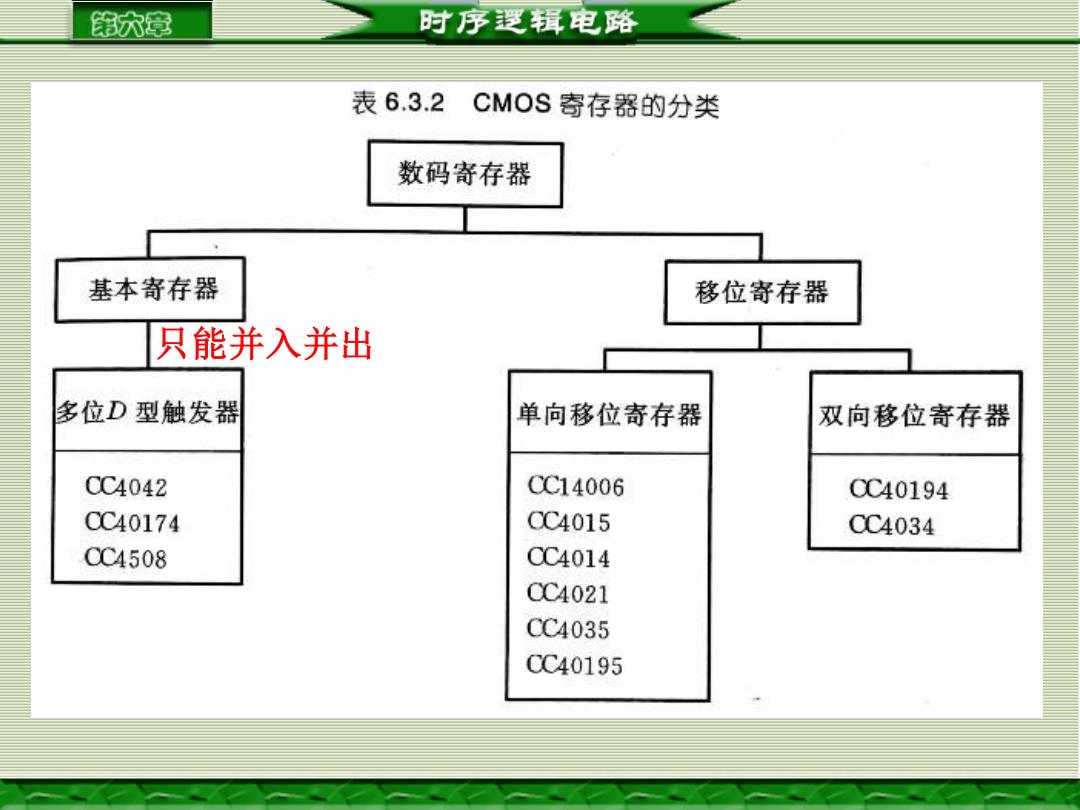

第六障 时序遐辑电路 表6.3.2CMOS寄存器的分类 数码寄存器 基本寄存器 移位寄存器 只能并入并出 多位D型触发器 单向移位寄存器 双向移位寄存器 CC4042 CC14006 C040194 CC40174 QC4015 CC4034 C℃4508 CC4014 CC4021 CC4035 CC40195
只能并入并出
第六章 时序逻辑电路 6.3.2 基本寄存器 一个触发器可以存储1位二进制信号；寄存位 二进制数码，需要1个触发器。 、4边沿D触发器(74175、74LS175 do d d d 01 C1 0202 0303 里8 D D, CR 特点 保持 并入并出，结构简单，各触发器存储信息相互独立

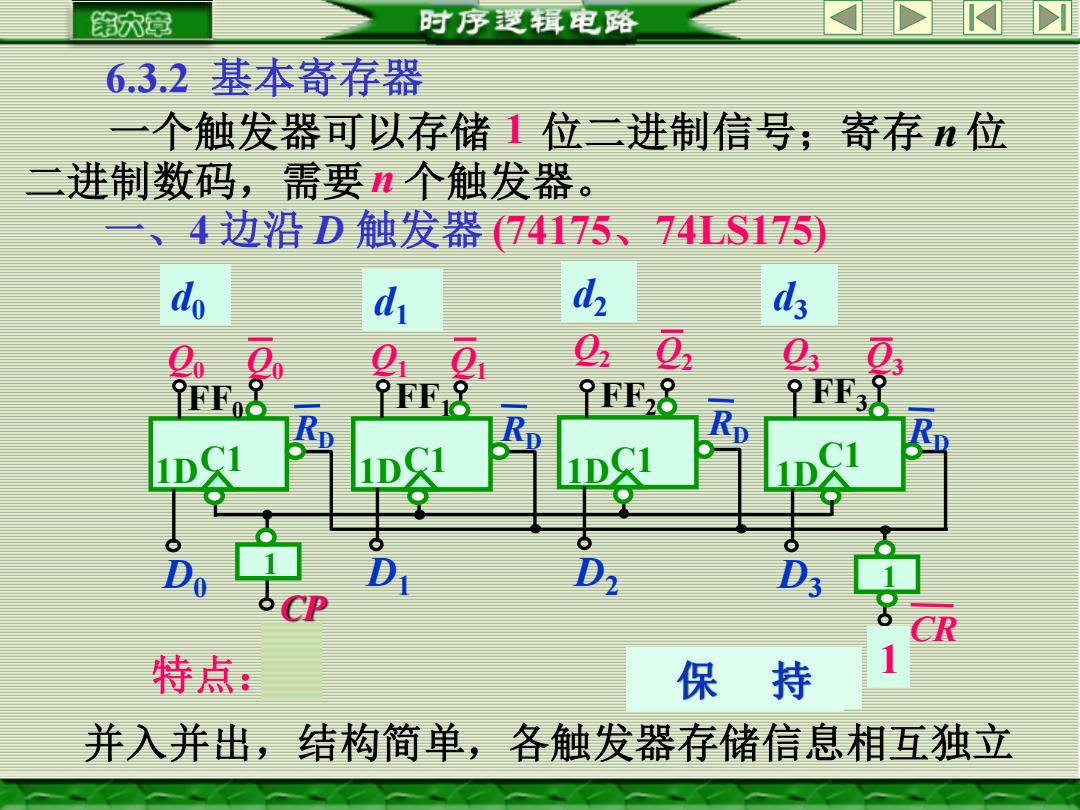

6.3.2 基本寄存器 一个触发器可以存储 位二进制信号；寄存 n 位 二进制数码，需要 个触发器。 1 n 一、4 边沿 D 触发器 (74175、74LS175) C1 1D D0 Q0 Q0 RD C1 1D D1 Q1 Q1 C1 1D D2 Q2 Q2 C1 1D D3 Q3 Q3 RD RD RD FF0 FF1 FF2 FF3 1 1 CP CR 异步清零 0 0 0 0 0 同步送数 1 d0 d1 d2 d3 特点： 保 持 并入并出，结构简单，各触发器存储信息相互独立
