字电子技术 5.3 边沿触发器 5.3.1边沿D触发器 一、电路组成及符号P219 二、工作原理（略） 21 从 2 Q+1=D 1D C1 CP下降沿时刻有效 D CP 国标符号 CP
国标符号 5.3 边沿触发器 5.3.1 边沿 D 触发器 一、电路组成及符号P219 QM CP Q Q 1D C1 1D C1 1 D 从 主 Q Q CP C1 1D D 二、工作原理（略） n 1 Q D + = CP 下降沿时刻有效

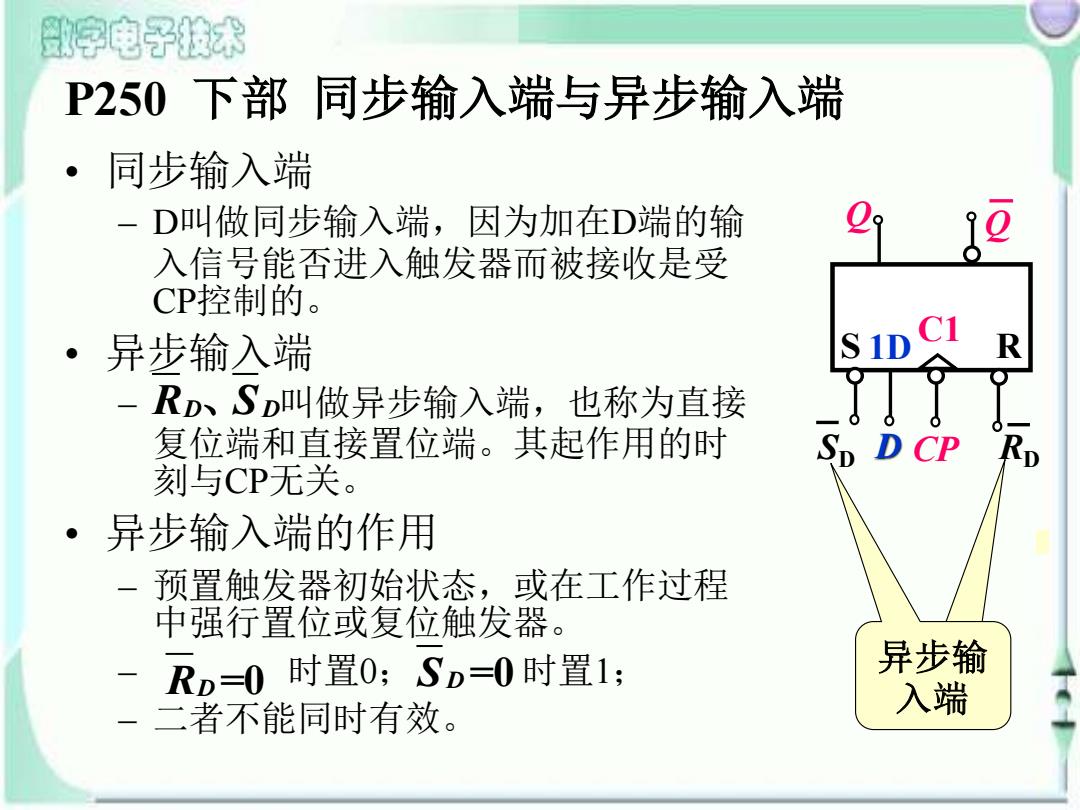

数字电子技术 P250下部同步输入端与异步输入端 同步输入端 D叫做同步输入端，因为加在D端的输 入信号能否进入触发器而被接收是受 CP控制的。 异步输入端 S1D R RD、SD叫做异步输入端，也称为直接 复位端和直接置位端。其起作用的时 D CP 刻与CP无关。 异步输入端的作用 预置触发器初始状态，或在工作过程 中强行置位或复位触发器。 RD=0时置0；SD=0时置1； 异步输 二者不能同时有效。 入端
P250 下部 同步输入端与异步输入端 • 同步输入端 – D叫做同步输入端，因为加在D端的输 入信号能否进入触发器而被接收是受 CP控制的。 • 异步输入端 – 叫做异步输入端，也称为直接 复位端和直接置位端。其起作用的时 刻与CP无关。 • 异步输入端的作用 – 预置触发器初始状态，或在工作过程 中强行置位或复位触发器。 – 时置0； 时置1； – 二者不能同时有效。 R S D、 D Q Q CP C1 1D D S R SD RD 异步输 RD =0 入端 S D =0
数字电子技术 二、集成边沿D触发器 (一)CMOS边沿D触发器 CC4013(双D触发器) 02 92 符号 引出端 2 13 12 C1 功能 14 1 DD 89 1110 特性表 SD D CP 6534 SD2 CP CP D Rp Sp Q+1 注 D 个 0 0 0 0 同步置0 个 1 0 0 1 同步置1 ↓ 0 0 保持无效) CP上升沿触发 × X 0 1 1 异步置1 × 1 0 0 异步置0 × X 1 1 不用 不允许
二、 集成边沿D 触发器 (一) CMOS 边沿 D 触发器 CC4013 (双 D 触发器) 符号 引出端 功能 Q1 Q1 VDD SD1 CP1 SD2 CP2 D1 RD1 D2 RD2 Q2 Q2 VSS 6 5 3 4 8 9 11 10 1 2 13 12 14 7 特性表 CP D RD SD Qn+1 注 0 0 0 1 0 0 0 0 0 1 1 0 1 1 0 1 Qn 1 0 不用 同步置0 同步置1 保持(无效) 异步置1 异步置0 不允许 CP 上升沿触发 Q Q CP C1 1D D S R SD RD
数字电子发术 (二)TTL边沿D触发器7474（双D触发器） 5 9 8 符号 引出端 C1 14 7 R 功能 地 42311023 D SD CP Rp CP2 D2 RD2 三、边沿D触发器的主要特点 ①CP边沿（上升沿或下降沿）触发； ②抗干扰能力极强； ③只有置1、置0功能
(二) TTL 边沿 D 触发器 7474 (双 D 触发器) 符号 引出端 功能 Q1 Q1 VCC SD1 CP1 SD2 CP2 D1 RD1 D2 RD2 Q2 Q2 地 4 2 3 1 10 12 11 13 5 6 9 8 14 7 – – – – 三、边沿D触发器的主要特点 ①CP边沿(上升沿或下降沿)触发； ②抗干扰能力极强； ③只有置 1、置 0 功能。 Q Q CP C1 1D D S R SD RD
