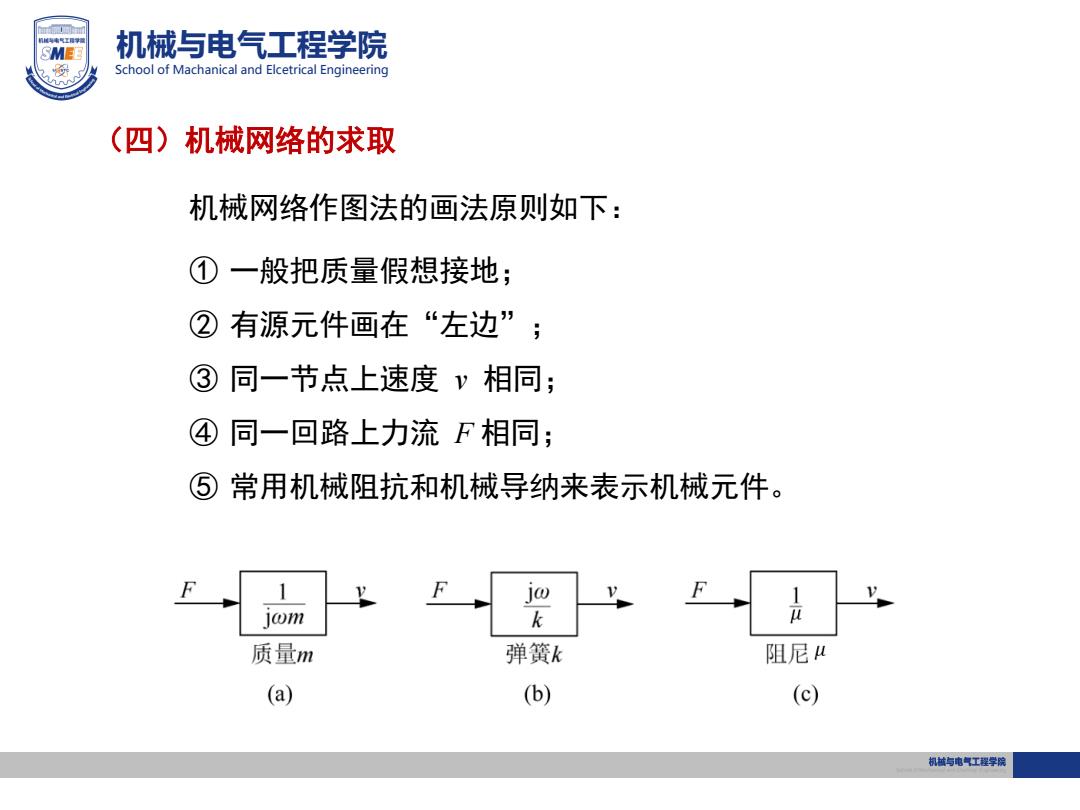

SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering (四)机械网络的求取 机械网络作图法的画法原则如下： ① 一般把质量假想接地； ②有源元件画在“左边”； ③同一节点上速度v相同； ④同一回路上力流F相同； ⑤常用机械阻抗和机械导纳来表示机械元件。 lwm 质量m 弹簧k 阻尼u (a) (b) (c) 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering 机械网络作图法的画法原则如下： ① 一般把质量假想接地； ② 有源元件画在“左边”； ③ 同一节点上速度 v 相同； ④ 同一回路上力流 F 相同； ⑤ 常用机械阻抗和机械导纳来表示机械元件。 （四）机械网络的求取

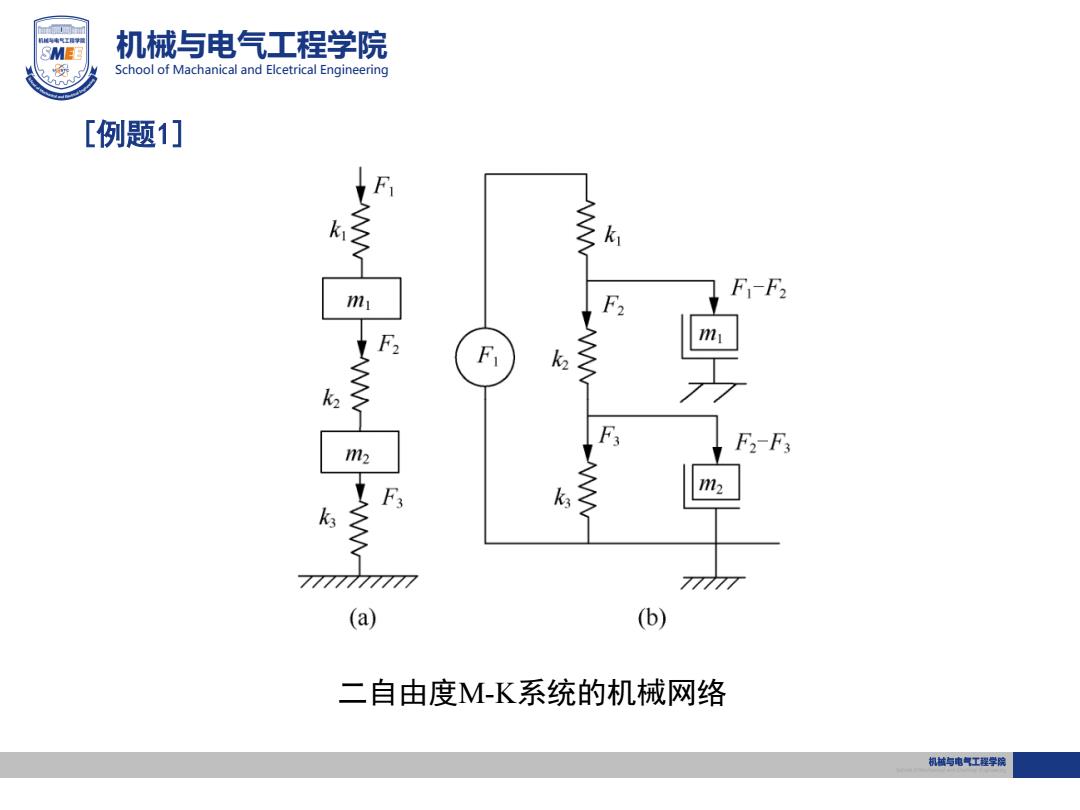

SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering [例题1们 F k -F2 1 F2 【F2 合 F2-F3 n2 m2 k (a) (b) 二自由度M-K系统的机械网络 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering [例题1] 二自由度M-K系统的机械网络

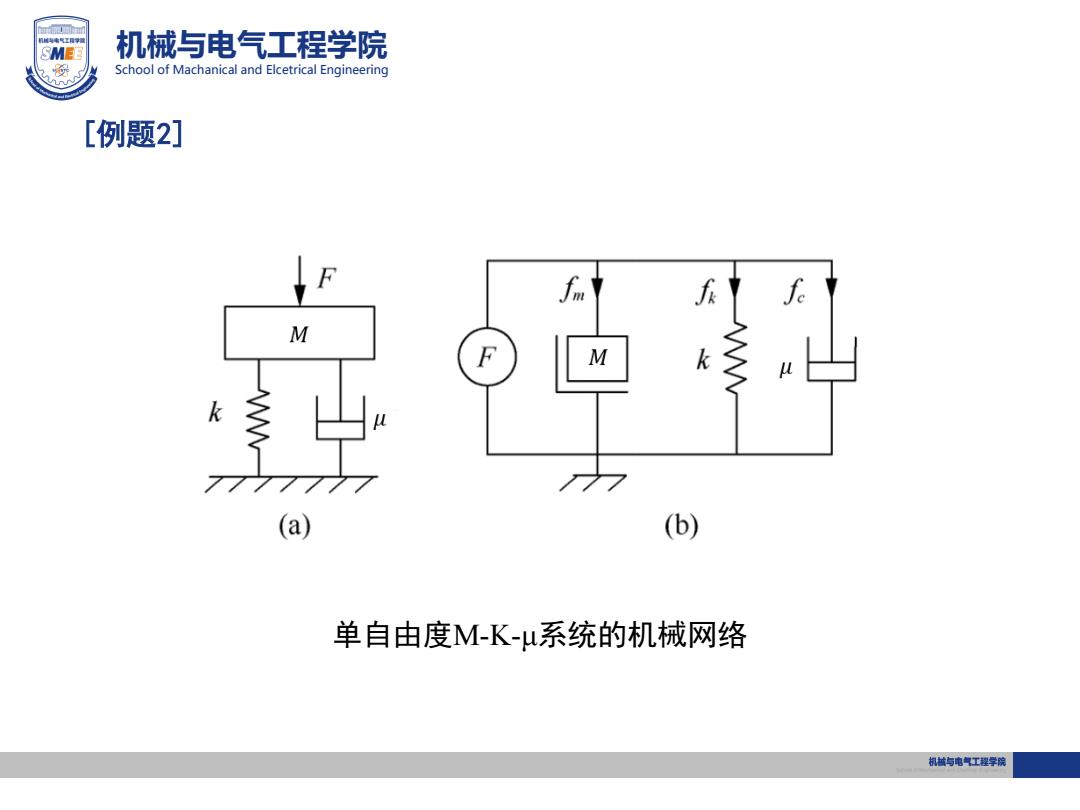

SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering [例题2] f众 f F M k (a) (b) 单自由度M-K-u系统的机械网络 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering [例题2] 单自由度M-K-μ系统的机械网络

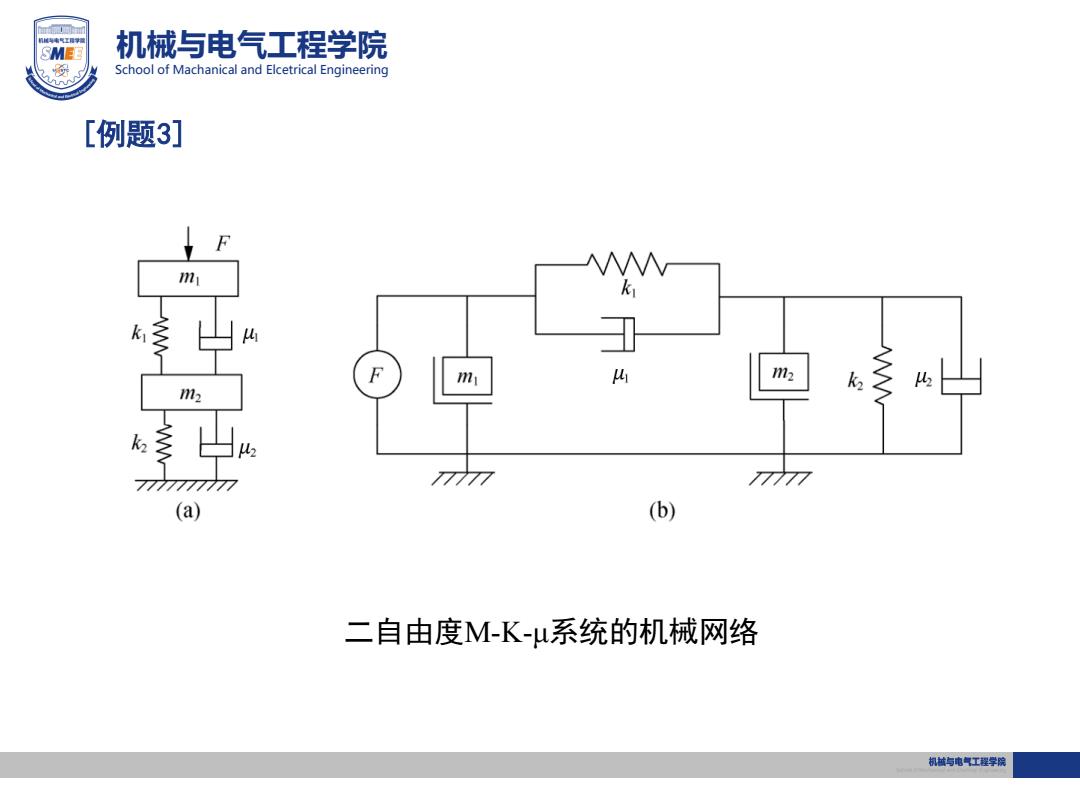

SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering [例题3] 11 F 112 m2 777777777 777 777 (a) (b) 二自由度M-K-μ系统的机械网络 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering [例题3] 二自由度M-K-μ系统的机械网络

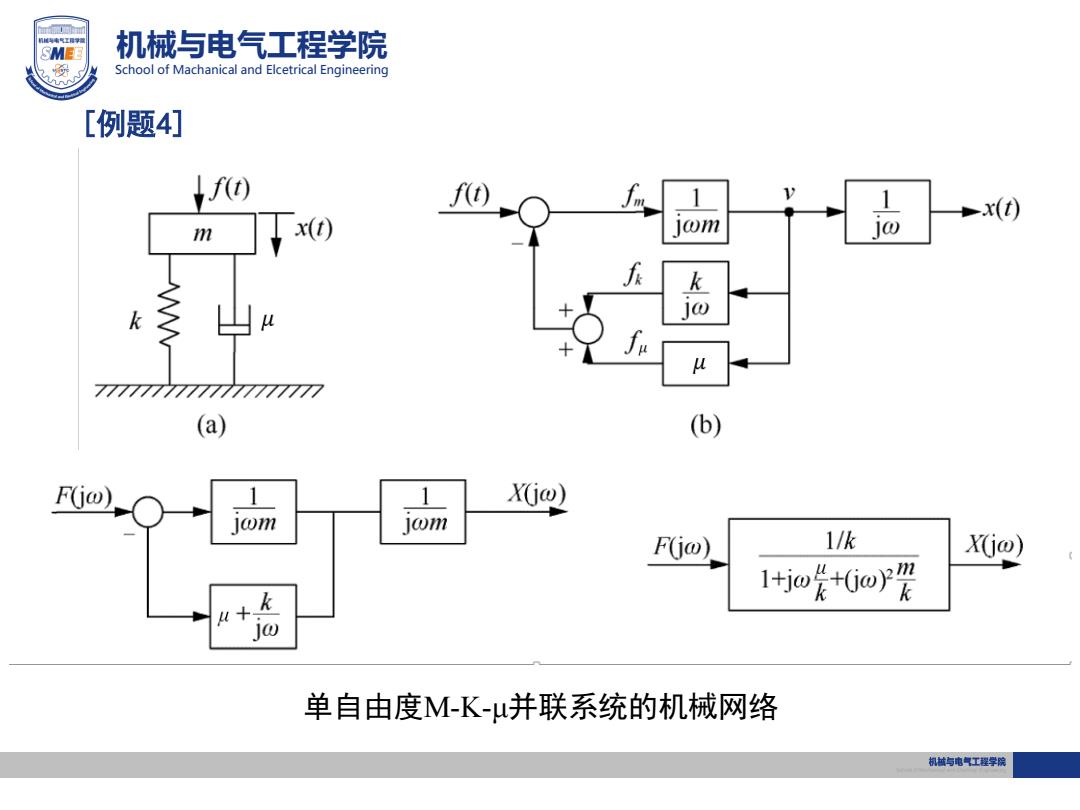

SMEE 机械与电气工程学院 School of Machanical and Elcetrical Engineering [例题4] f() 1 +x(t) m x() lom k 77777777777777777777 (a) (b) F(jo) 1 1 X(jo) 101m 101m F(jo) 1/k X(j@) 1+jo+6oy哭 1) 单自由度M-Kμ并联系统的机械网络 机越与电气工程学院
机械与电气工程学院 School of Machanical and Elcetrical Engineering [例题4] 单自由度M-K-μ并联系统的机械网络
