应用举例1 MOVP1,#0FEH;11111110B 1.0 可以使P10上的发光三极管点亮 P1.1 MOVP1,#0F0H;11110000B P1.2 可以使P1▣上的上面4个发光三 P1.3 极管点亮 P1.4 P1.5 P1.6 P1.7
应用举例1 MOV P1, #0FEH ; 11111110B 可以使P1.0上的发光二极管点亮 MOV P1, #0F0H ; 11110000B 可以使P1口上的上面4个发光二 极管点亮 P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 5v

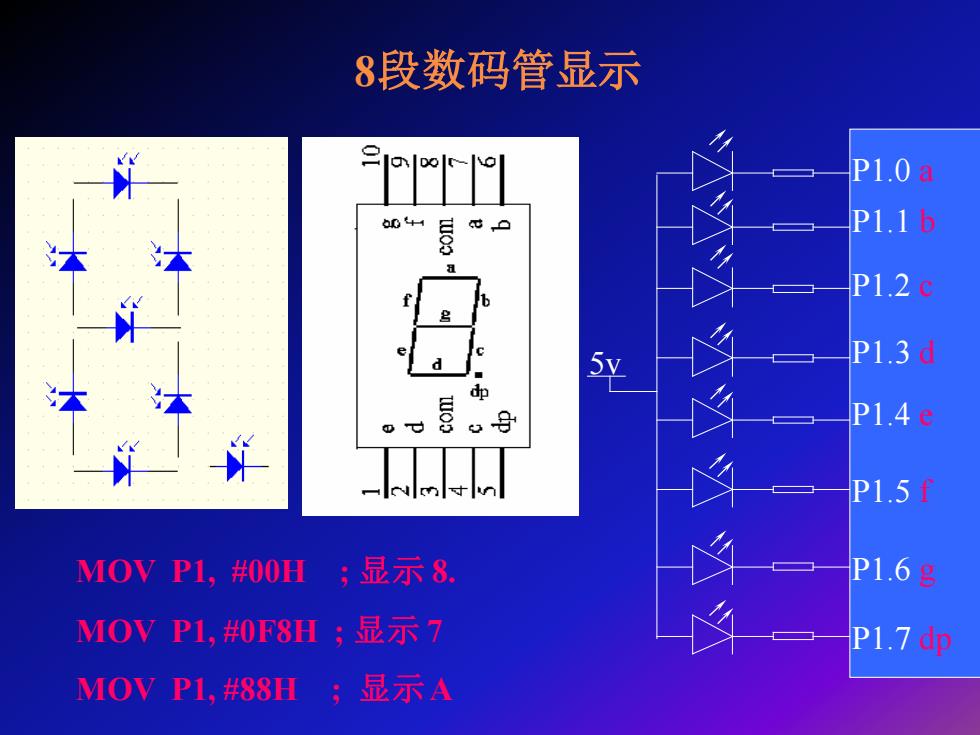

8段数码管显示 P1.0a 0+H P1.1b P1.2c d 5v P1.3d 。是 P1.4e P1.5f MOV P1,#00H ;显示8. P1.6g MOVP1,40F8H;显示7 P1.7 dp MOVP1,488H;显示A
8段数码管显示 P1.0 a P1.1 b P1.2 c P1.3 d P1.4 e P1.5 f P1.6 g P1.7 dp 5v MOV P1, #00H ; 显示 8. MOV P1, #0F8H ; 显示 7 MOV P1, #88H ; 显示A
应用举例2 个引脚的高低电平，可以通过“光电耦合器”控制 继电器，从而以“弱电”控制“强电”。 +12 12 220V P1.0
应用举例2 一个引脚的高低电平，可以通过“光电耦合器”控制 继电器，从而以“弱电”控制“强电

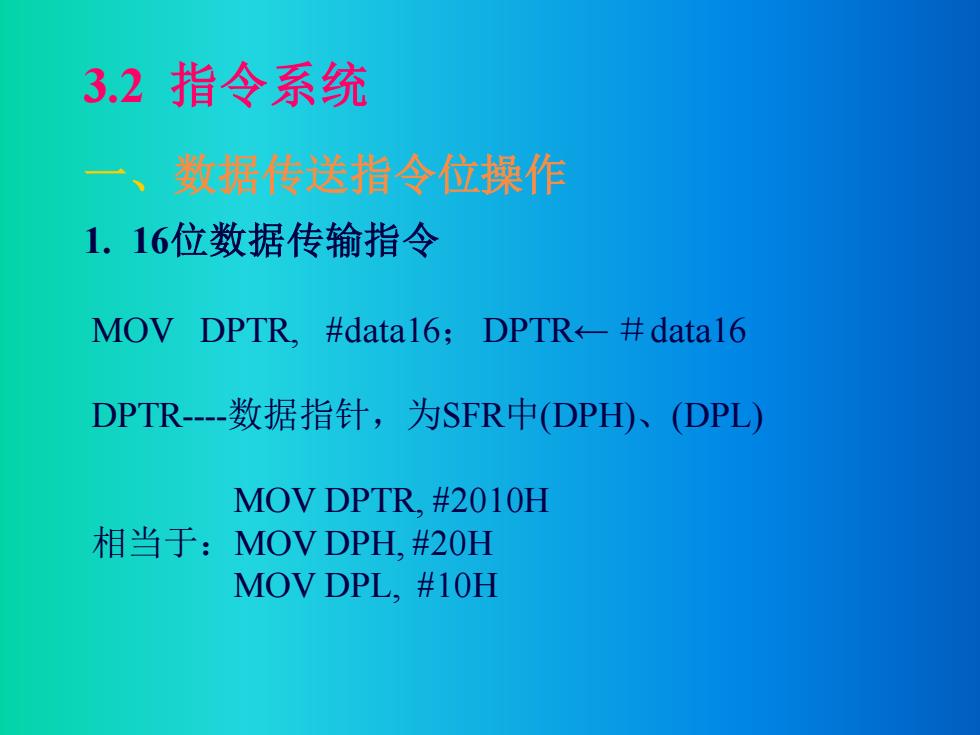

3.2指令系统 一、 数据传送指令位操作 1.16位数据传输指令 MOV DPTR.#data16;DPTR#data16 DPTR-数据指针，为SFR中(DPHD、(DPL) MOV DPTR.#2010H 相当于：MOV DPH,#20H MOV DPL.#10H
3.2 指令系统 一、数据传送指令位操作 1. 16位数据传输指令 MOV DPTR, #data16； DPTR←＃data16 DPTR-数据指针，为SFR中(DPH)、(DPL) MOV DPTR, #2010H 相当于：MOV DPH, #20H MOV DPL, #10H
2、堆栈操作指令 进栈指令PUS I direct 如：(SP)=60H(A)=30H,(B)=70H时，执行 PUSH Acc (SP)+1=61H-SP, (A)→61且 (SP+3) PUSH B;(SP)+1=62H→SP (B)→62H (SP+2) 结果：(61=30L(62H=70H,(SP)=62 (SP+1) 退栈指令POP direct (SP) 如：(SP)=62H,(62HD=70H,(61HD=30H时，执行 POP DPH:(SP)→DPH (SP)-1=61H→SP POP DPHL;(SP)→DPL, (SP)-1=60H→SP 结果：(DPTR)=7030H (SP)=60H 堆栈的存储原则：先进后出
2、堆栈操作指令 进栈指令 PUSH direct 如: (SP)=60H, (A)=30H ,(B)=70H 时，执行 PUSH Acc ；(SP)+1=61H→SP, (A) → 61H PUSH B ；(SP)+1=62H→SP, (B) → 62H 结果: (61H)=30H, (62H)=70H, (SP)=62H 退栈指令 POP direct 如: (SP)=62H, (62H)=70H ,(61H)=30H 时，执行 POP DPH ；((SP)) →DPH, (SP)－1=61H→SP POP DPHL ；((SP)) →DPL, (SP)－1=60H→SP 结果: (DPTR)=7030H, (SP)=60H 堆栈的存储原则：先进后出 (SP) (SP+1) (SP+2) (SP+3)
