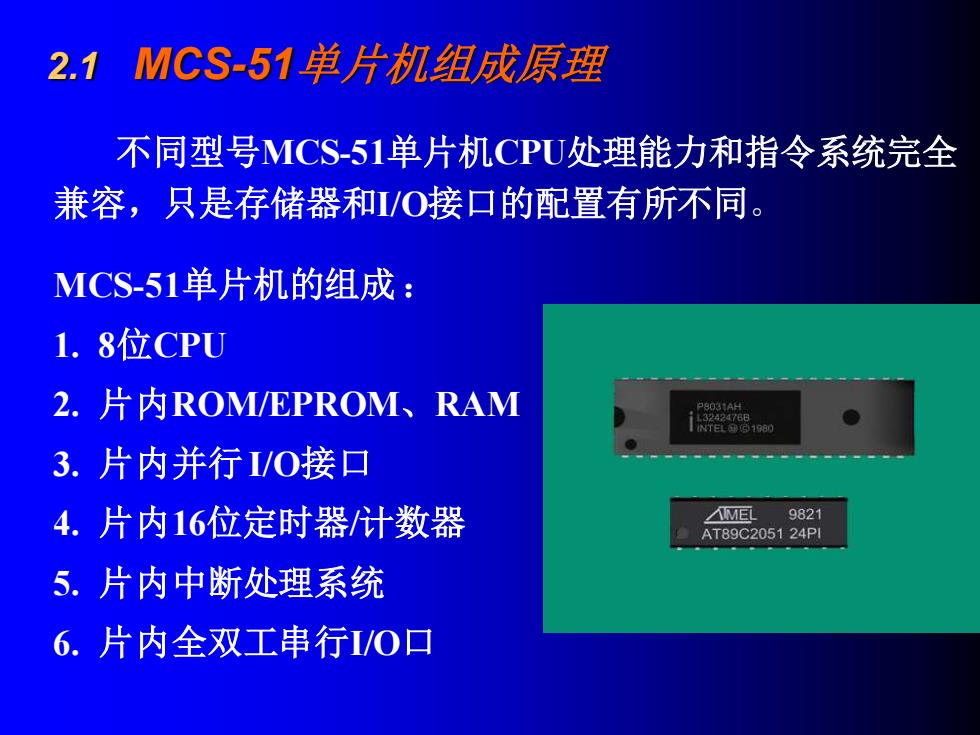

2.1 MCS-51单片机组成原理 MCS-51单片机的组成 ： 1. 8位CPU 2. 片内ROM/EPROM、RAM 3. 片内并行I/O接口 4. 片内16位定时器/计数器 5. 片内中断处理系统 6. 片内全双工串行I/O口 不同型号MCS-51单片机CPU处理能力和指令系统完全 兼容，只是存储器和I/O接口的配置有所不同
1CS-51单片机结构 0口影动器 P2口驱动 RAM地 寄存器 128B RAM B寄存器 TEMP2 ACC 找指针 中斯、串行口和定时器 定时控制 指令译码器 指令寄存器 0S(

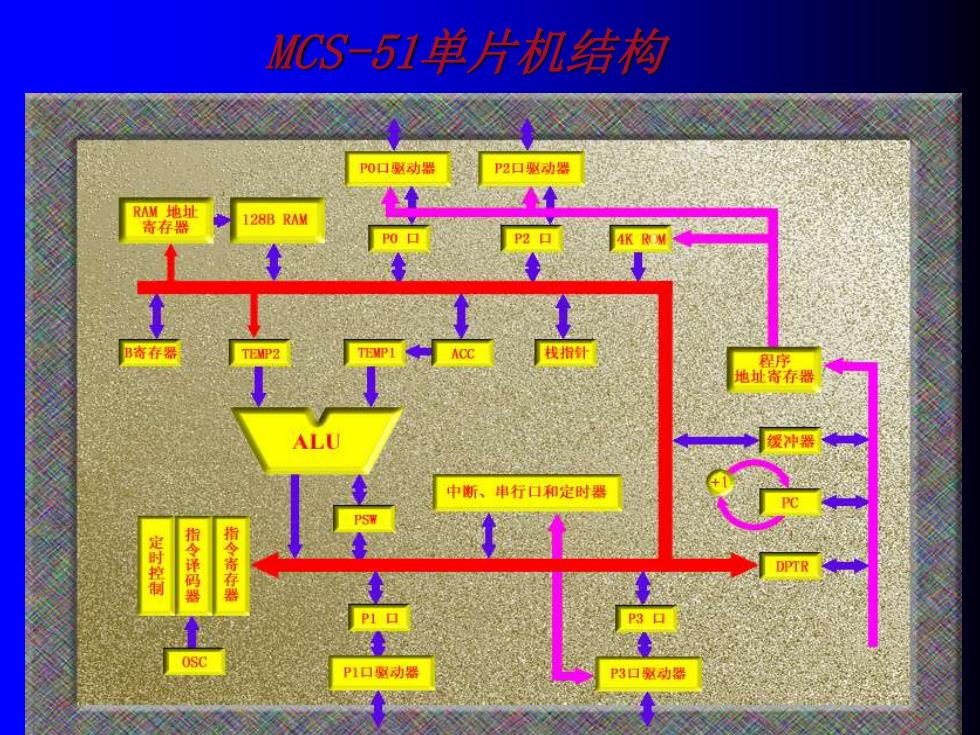

MCS-51单片机结构
2.2 MCS-51单片机引脚 1./0口线功能 40 4个8位并行I/O接口引脚P0.0 P 01 P0.7、P1.0P1.7、P2.0P2.7和 P3.0P3.7 P15 为多功能引脚，可自动切换用 作数据总线、地址总线、控制总线 P 2331 RST/VPD 和或I/O接口外部引脚 RXD/Pao EA/VPP TXD/Pa1 ALE/PROG INTo/P32 PSEN 2.控制线 INT/P33 P27 To/P34 ALE 地址锁存允许信号端 Ti/P35- P 5 PSEN 外部程序存储器读选通信 WR/P36 P24 号端 RD/P31- XTAL2 EA/Vpp: 程序存储器选择信号端 XTAL1 和编程电源输入端 Vss 20 29
2.2 MCS-51单片机引脚 1．I/O口线功能 4个8位并行 I/O 接口引脚P0.0～ P0.7 、P1.0～P1.7 、P2.0～P2.7 和 P3.0～P3.7 为多功能引脚，可自 动切换用 作数据总线、地址总线、控制总线 和或I/O 接口外部引脚 2．控制线 ALE： 地址锁存允许信号端 PSEN： 外部程序存储器读选通信 号端 EA/VPP：程序存储器选择信号端 和编程电源输入端
复位： RST/Vpp:复位信号端和后备电源输入端。输入I0ms以 上高电平脉冲，单片机复位。V使用后备电源，可实 现掉电保护。 复位电路： 1)上电复位 2)外部信号复位 单片机 30uF RST 电源 2002 工作电源：Vcc、Vss
复位： RST/VPD：复位信号端和后备电源输入端。 输入10ms以 上高电平脉冲，单片机复位。 VPD使用后备电源，可实 现掉电保护。 电源 工作电源：VCC、VSS、 复位电路： 1）上电复位 2）外部信号复位 单片机 RST K +5V 200Ω 1K 30μF
