第5章单片机应用系统的扩展 5.1单片机扩展的基本概念 5.2存储器的扩展 5.2I/O接口扩展电路设计
第5章 单片机应用系统的扩展 5.1 单片机扩展的基本概念 5.2 存储器的扩展 5.2 I/O接口扩展电路设计

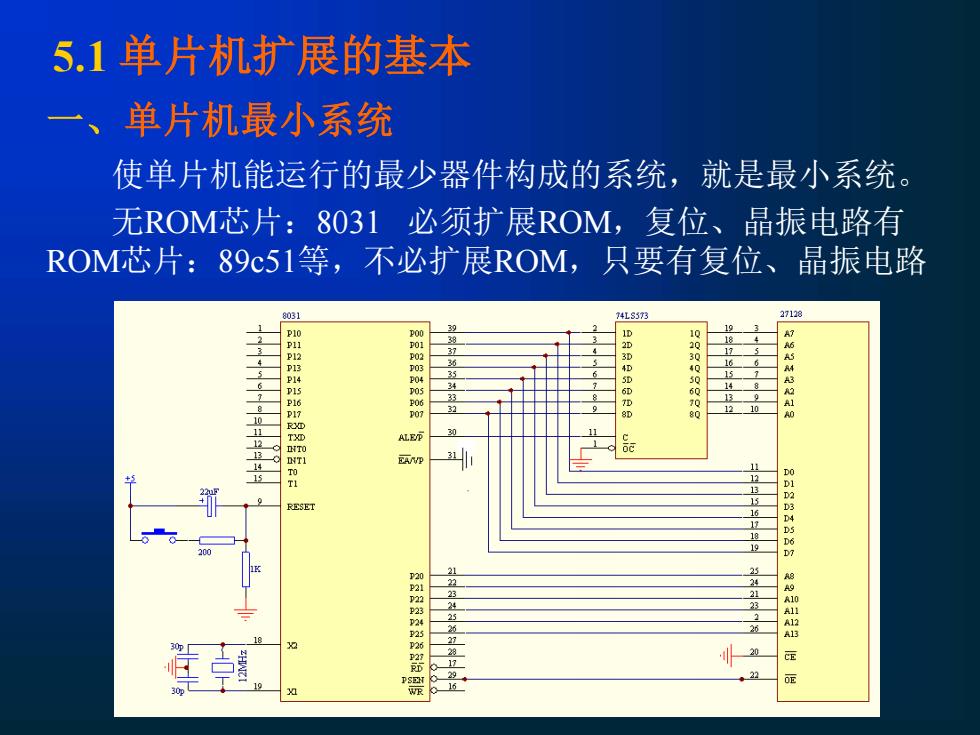

5.1单片机扩展的基本 一、单片机最小系统 使单片机能运行的最少器件构成的系统，就是最小系统。 无ROM芯片：8031必须扩展ROM,复位、晶振电路有 ROM芯片：89c51等，不必扩展ROM,只要有复位、晶振电路 803】 2712 000060 Q000000 10 RESET 0122436749015
5.1 单片机扩展的基本 一、单片机最小系统 使单片机能运行的最少器件构成的系统，就是最小系统。 无ROM芯片：8031 必须扩展ROM，复位、晶振电路有 ROM芯片：89c51等，不必扩展ROM，只要有复位、晶振电路

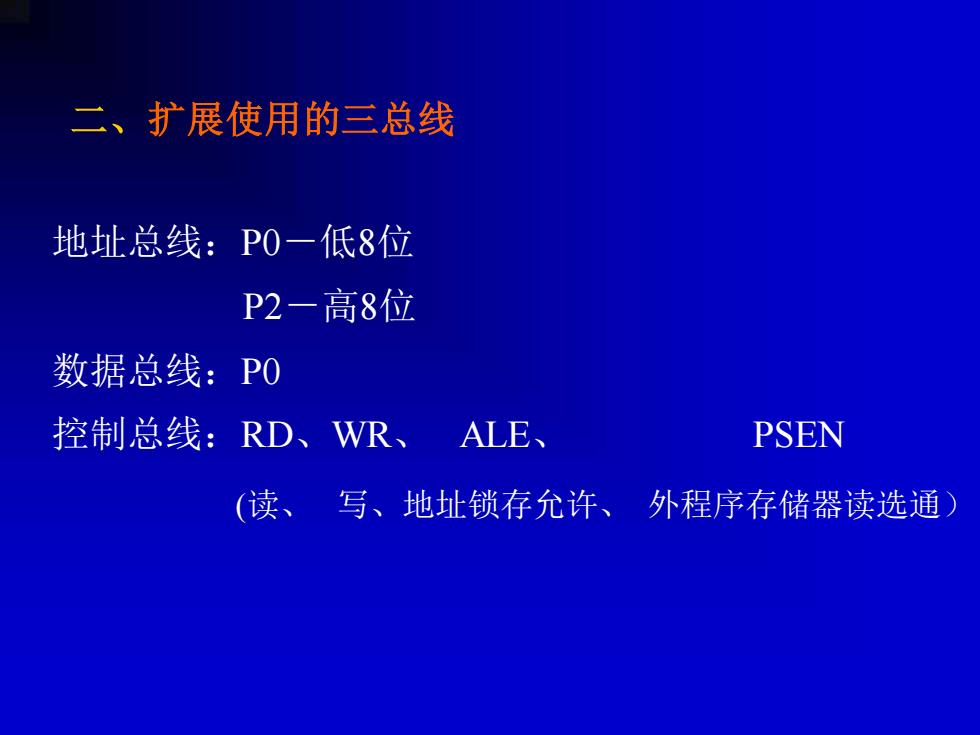

二、扩展使用的三总线 地址总线：P0一低8位 P2-高8位 数据总线：PO 控制总线：RD、WR、ALE、 PSEN (读、写、地址锁存允许、外程序存储器读选通)
二、扩展使用的三总线 地址总线：P0－低8位 P2－高8位 数据总线：P0 控制总线：RD、WR、 ALE、 PSEN (读、 写、地址锁存允许、 外程序存储器读选通）
5.2存储器的扩展 一、随机读写存储器RAM的扩展 数据存储器一般采用RAM芯片，这种存储器在电源 关断后，存储的数据将全部丢失。 RAM器件有两大类： 动态RAM(DRAM)，一般容量较大，易受干扰， 使用略复杂。 静态RAM(SRAM),在工业现场常使用SRAM
5.2 存储器的扩展 一、随机读写存储器RAM的扩展 数据存储器一般采用RAM芯片，这种存储器在电源 关断后，存储的数据将全部丢失。 RAM器件有两大类： 动态RAM（DRAM），一般容量较大，易受干扰， 使用略复杂。 静态RAM（SRAM），在工业现场常使用ＳＲＡＭ

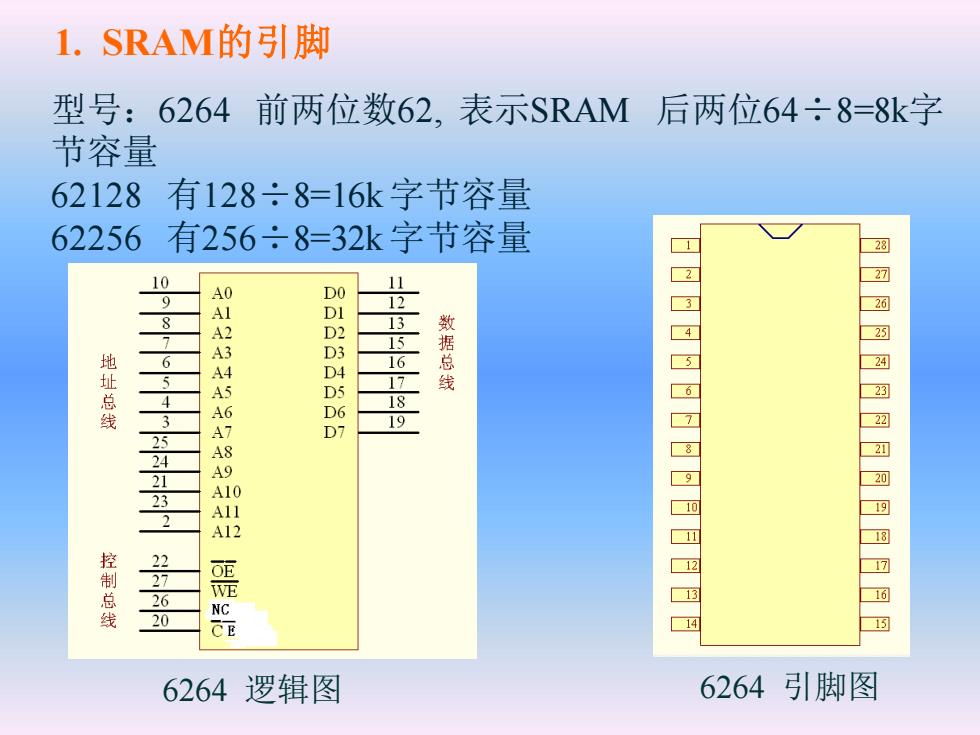

1.SRAM的引脚 型号：6264前两位数62，表示SRAM 后两位64÷8=8k字 节容量 62128 有128÷8=16k字节容量 62256 有256÷8=32k字节容量 28 10 2% 11 9 88 地址总 6 数据总线 4 3 19 25 24 1254557891 23 2 A11 A12 22 制总线 7 需 26 20 E 14 6264 逻辑图 6264引脚图
1. SRAM的引脚 6264 逻辑图 6264 引脚图 型号：6264 前两位数62, 表示SRAM 后两位64÷8=8k字 节容量 62128 有128÷8=16k 字节容量 62256 有256÷8=32k 字节容量
