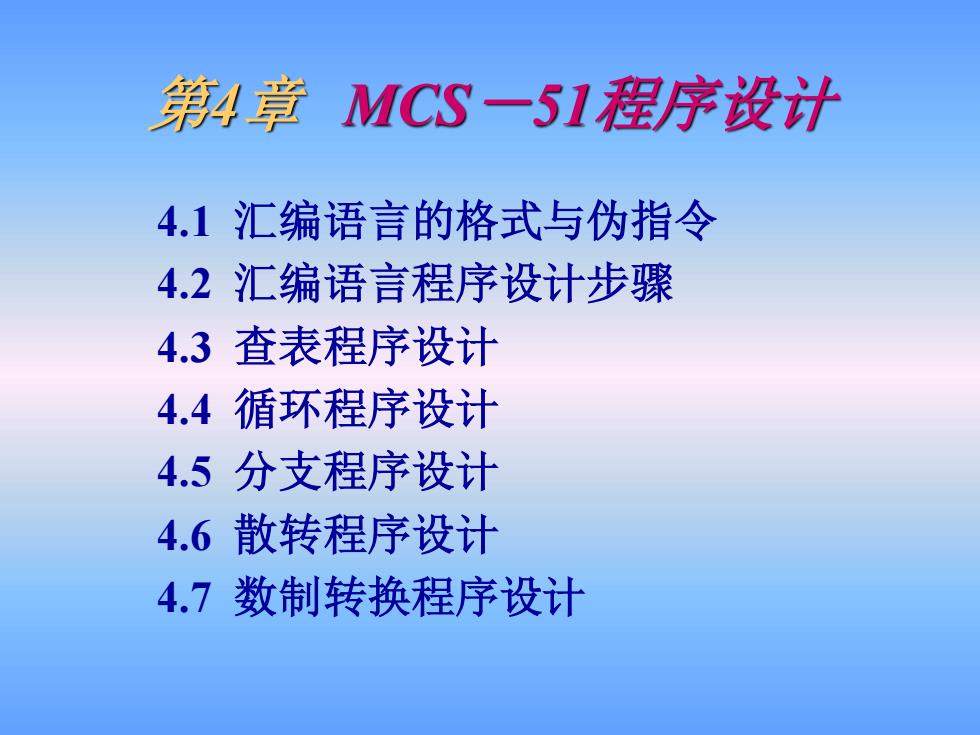

第4章MCS一51程序设计 4.1汇编语言的格式与伪指令 4.2汇编语言程序设计步骤 4.3查表程序设计 4.4循环程序设计 4.5分支程序设计 4.6散转程序设计 4.7数制转换程序设计
第4章 MCS－51程序设计 4.1 汇编语言的格式与伪指令 4.2 汇编语言程序设计步骤 4.3 查表程序设计 4.4 循环程序设计 4.5 分支程序设计 4.6 散转程序设计 4.7 数制转换程序设计

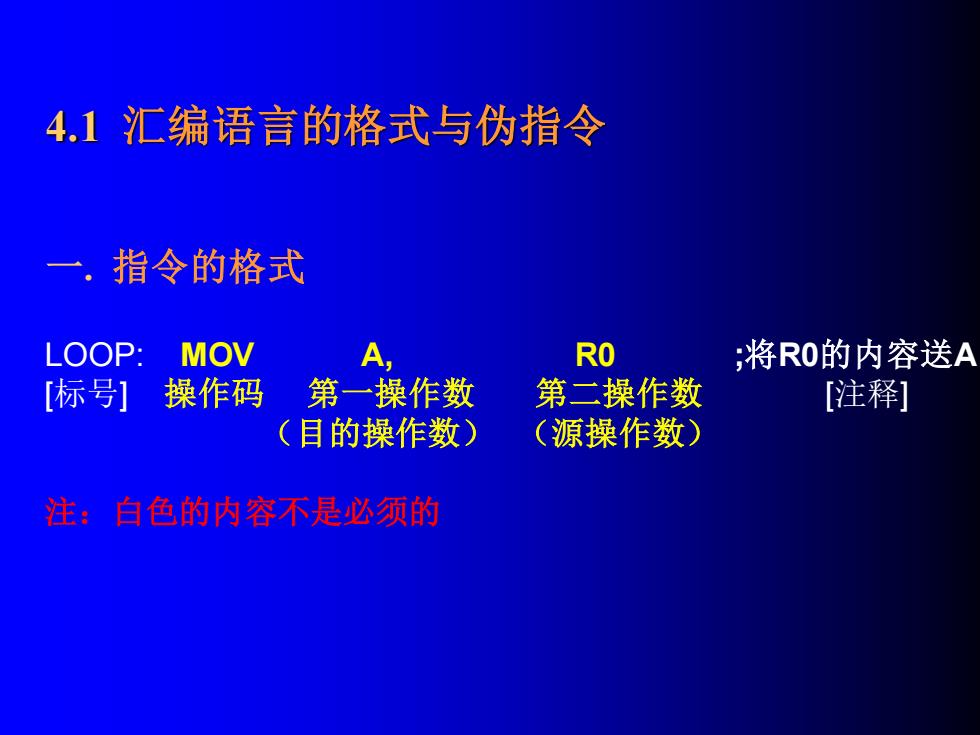

4.1汇编语言的格式与伪指令 一.指令的格式 LOOP:MOV A, RO ;将R0的内容送A [标号]操作码 第一操作数 第二操作数 [注释] (目的操作数) (源操作数) 注：白色的内容不是必须的
4.1 汇编语言的格式与伪指令 一. 指令的格式 LOOP: MOV A, R0 ;将R0的内容送A [标号] 操作码 第一操作数 第二操作数 [注释] （目的操作数） （源操作数） 注：白色的内容不是必须的
二、汇编语言格式： 地址 机器码 源程序 注释 ORG 0000H ；整个程序起始地址 0000 200030 LJMP MAIN 跳向主程序 ORG 0030H 主程序起始地址 0030 C3 MAIN:CLR C MAIN为程序标号 0031 E6 LOOP:MOV A,@RO 0032 37 ADDC A, @R1 0033 08 INC RO 0034 DA FB DJNZ R1,LOOP；相对转移 0036 80 03 SJMP NEXT 0038 7803 MOV RO,#03H 003A18 NEXT:DEC RO 003B 80FE SJMP S ；HERE:SJMP HERE END ;结束标记
二、汇编语言格式： 地址 机器码 源程序 注释 ORG 0000H ； 整个程序起始地址 0000 20 00 30 LJMP MAIN ； 跳向主程序 ORG 0030H ； 主程序起始地址 0030 C3 MAIN: CLR C ； MAIN为程序标号 0031 E6 LOOP: MOV A , @R0 0032 37 ADDC A, @R1 0033 08 INC R0 0034 DA FB DJNZ R1, LOOP ；相对转移 0036 80 03 SJMP NEXT 0038 78 03 MOV R0, #03H 003A 18 NEXT: DEC R0 003B 80FE SJMP $ ；HERE: SJMP HERE END ; 结束标记
三.伪操作指令 1、 ORG(Origin)定义程序的起始地址 2、 END 程序结束标志 3、DB (Define Byte) 定义字节 4、 DW(Define Word)定义字 5、 EQU (Equate) 表达式赋值
三. 伪操作指令 1、 ORG（Origin） 定义程序的起始地址 2、 END 程序结束标志 3、 DB （Define Byte） 定义字节 4、 DW （Define Word）定义字 5、 EQU（Equate） 表达式赋值
四、伪操作指令例子 MATH EQU 03H ORG 0000H MAIN: CLR C LOOP:MOV A,@RO MOV R1,#MATH ;相当于MOVR1,03H NEXT:SJMP S ORG 1100H ROM中 地址数据 DB01H,04H,09H,05H 1100 01 END 1101 04 1102 09 1103 05
四、伪操作指令例子 MATH EQU 03H ORG 0000H MAIN: CLR C LOOP: MOV A , @R0 MOV R1, #MATH ；相当于 MOV R1, #03H NEXT: SJMP $ ORG 1100H DB 01H , 04H, 09H , 05H ； END ROM中 地址 数据 1100 01 1101 04 1102 09 1103 05
