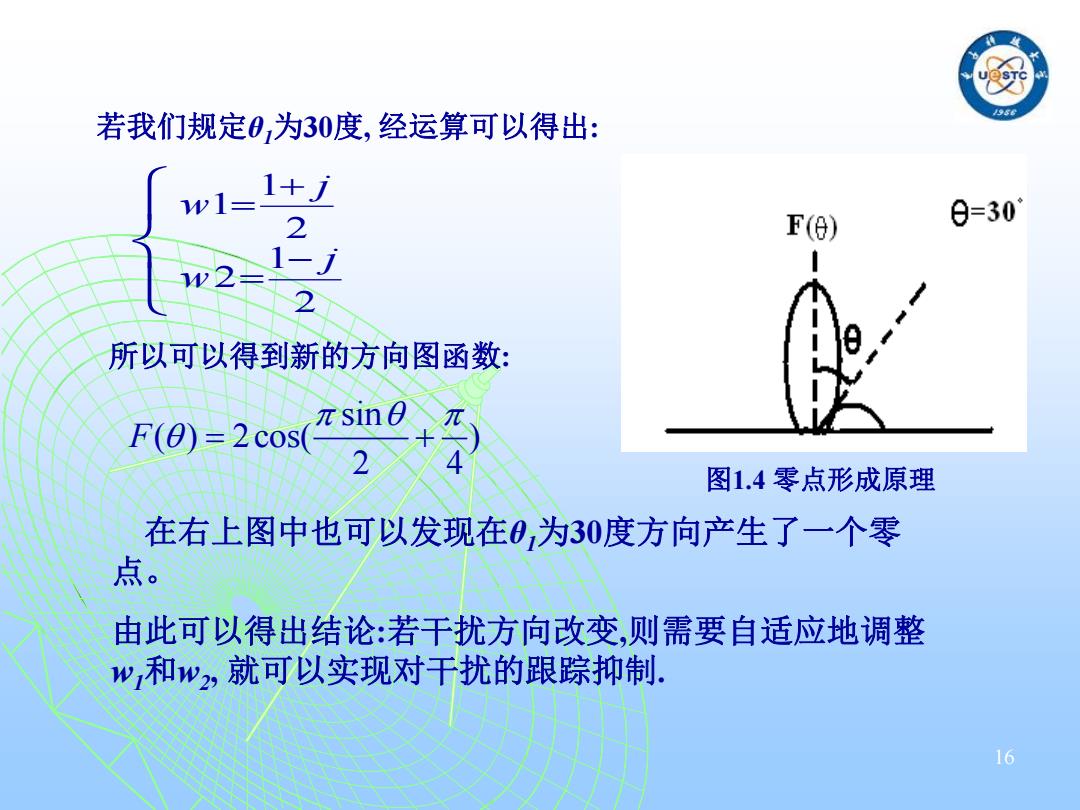

若我们规定0，为30度，经运算可以得出： w1= 1+ 2 F(6) 0=30 w2= 1一] 2 所以可以得到新的方向图函数： F(0)=2cos( πsin0 2 图1.4零点形成原理 在右上图中也可以发现在0，为30度方向产生了一个零 点。 由此可以得出结论：若干扰方向改变，则需要自适应地调整 w和，就可以实现对干扰的跟踪抑制. 16
16 若我们规定θ1为30度, 经运算可以得出: 1 1 2 1 2 2 j w j w 所以可以得到新的方向图函数: sin ( ) 2cos( ) 2 4 F 在右上图中也可以发现在θ1为30度方向产生了一个零 点。 由此可以得出结论:若干扰方向改变,则需要自适应地调整 w1和w2 , 就可以实现对干扰的跟踪抑制. 图1.4 零点形成原理

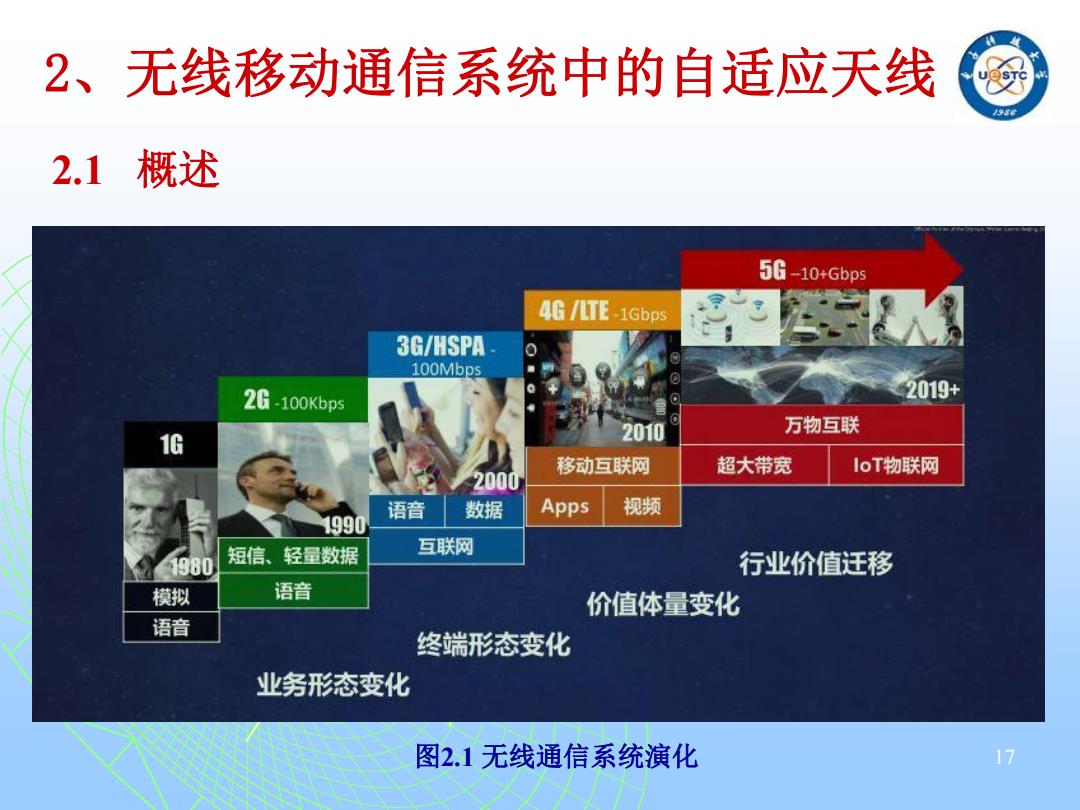

2、无线移动通信系统中的自适应天线 2.1概述 5G-10+Gbps 4G/LTE-1Gbps 3G/HSPA 100Mbps 2G-100Kbps 2019+ 万物互联 1G 移动互联网 超大带宽 IoT物联网 2000 语音 数据 Apps 视频 1990 1980 短信、轻量数据 互联网 行业价值迁移 模拟 语音 价值体量变化 语音 终端形态变化 业务形态变化 图2.1无线通信系统演化 17
2.1 概述 2、无线移动通信系统中的自适应天线 图2.1 无线通信系统演化 17
ERICSSON HUAWEI SAMSUNG verizon 中国移动通信 CHINA MOBILE China 色座爱作 unicom中国联通 需求愿景 国际组织 > 未米技术趋势 缓谱 IMT-2020工作安排 5G研究 EU NGMN METIS UK Japan China 2020&Beyo Korea MT2020 白皮书 &推进组 WWRF 5GIC SG-PPP nd AdHoc 5G Forum (5G)PG 研究报告 企业& 白皮书 研究机构 Ericsson NOKIA DoCoMo Samsung Huawei CMCC CATT 研究报告 原型样机 transform engage World Smart Apps 台Spotify 6 多Dropbax connect M2M Sensors driving You Tube eutomated life YAHOO WhatsApp e Google skype 5G GSm: G ife 18 1990 2000 2010 2020
18

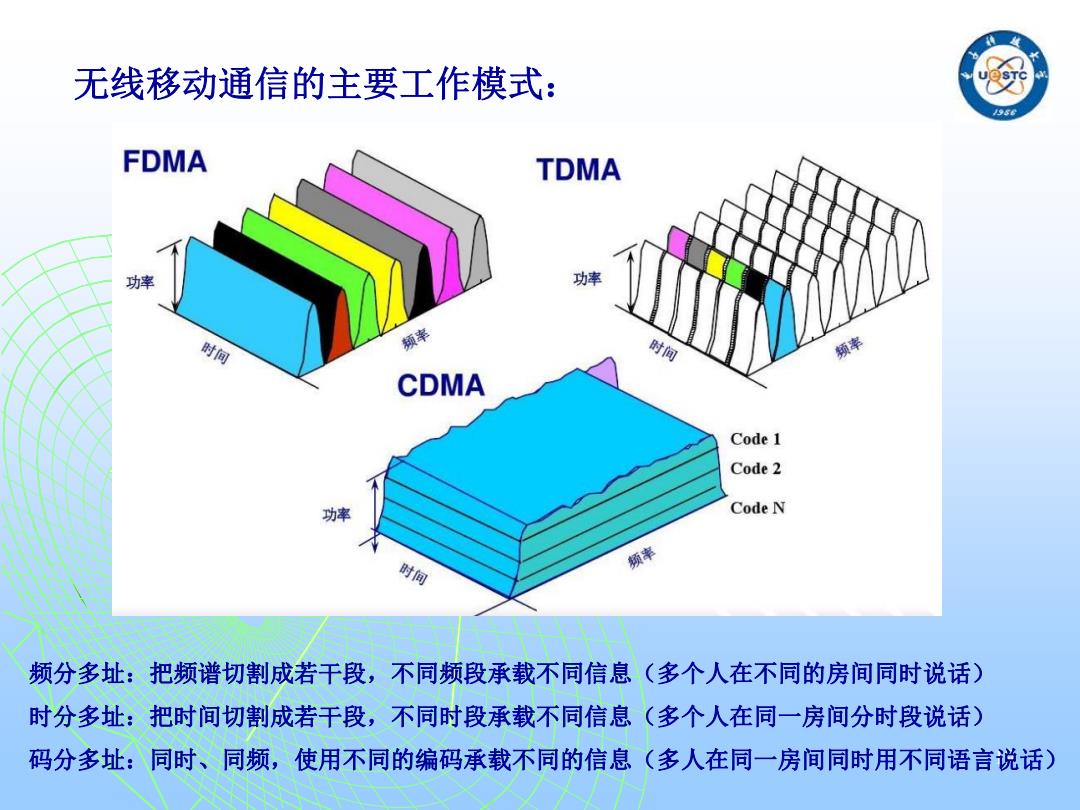

无线移动通信的主要工作模式： FDMA TDMA 功率 功率 时间 顿率 时间 频率 CDMA Code 1 Code 2 功率 Code N 时间 频率 频分多址把频谱切割成若干段，不同频段承载不同信息（多个人在不同的房间同时说话） 时分多址把时间切割成若干段，不同时段承载不同信息（多个人在同一房间分时段说话） 码分多址 : 同时同频，使用不同的编码承载不同的信息（多人在同一房间同时用不同语言说话）
19 无线移动通信的主要工作模式： 频分多址：把频谱切割成若干段，不同频段承载不同信息（多个人在不同的房间同时说话） 时分多址：把时间切割成若干段，不同时段承载不同信息（多个人在同一房间分时段说话） 码分多址：同时、同频，使用不同的编码承载不同的信息（多人在同一房间同时用不同语言说话）

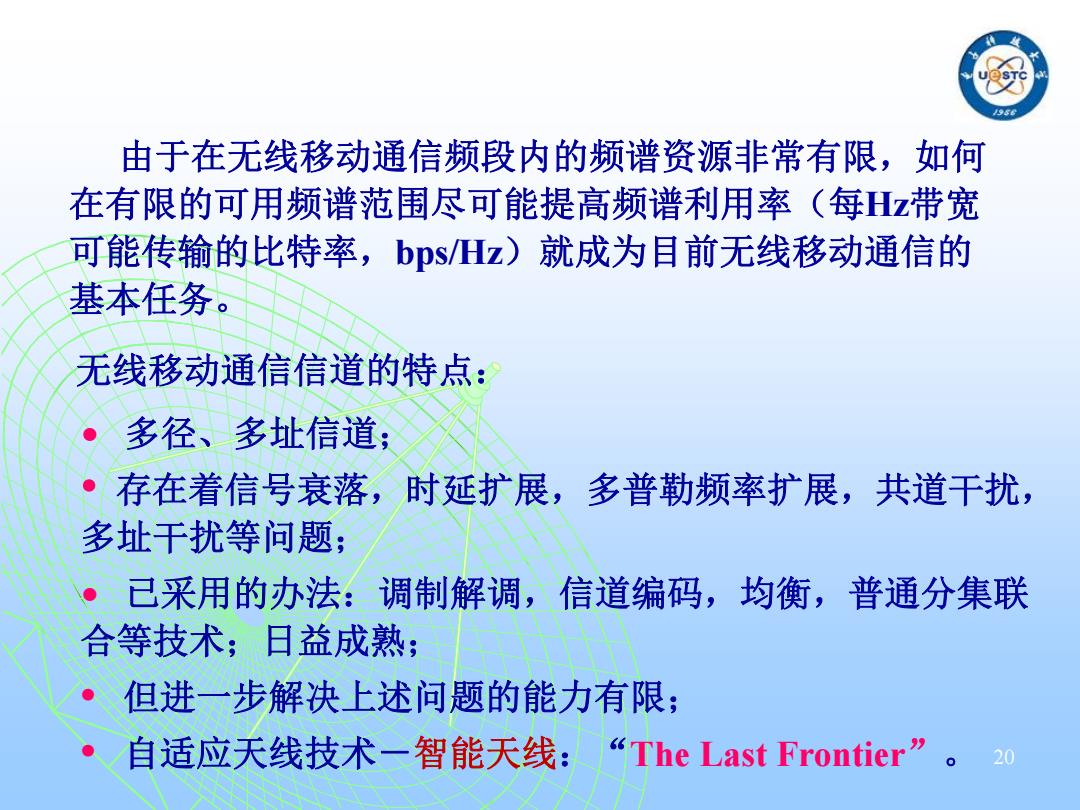

由于在无线移动通信频段内的频谱资源非常有限，如何 在有限的可用频谱范围尽可能提高频谱利用率（每Hz带宽 可能传输的比特率，bps/Hz)就成为目前无线移动通信的 基本任务。 无线移动通信信道的特点： 多径、多址信道； 存在着信号衰落，时延扩展，多普勒频率扩展，共道干扰， 多址干扰等问题； 己采用的办法：调制解调，信道编码，均衡，普通分集联 合等技术；日益成熟； 但进步解决上述问题的能力有限； 自适应天线技术一智能天线： “The Last Frontier”。 20
20 • 多径、多址信道； • 存在着信号衰落，时延扩展，多普勒频率扩展，共道干扰， 多址干扰等问题； • 已采用的办法：调制解调，信道编码，均衡，普通分集联 合等技术；日益成熟； • 但进一步解决上述问题的能力有限； • 自适应天线技术－智能天线：“The Last Frontier” 。 由于在无线移动通信频段内的频谱资源非常有限，如何 在有限的可用频谱范围尽可能提高频谱利用率（每Hz带宽 可能传输的比特率，bps/Hz）就成为目前无线移动通信的 基本任务。 无线移动通信信道的特点：
