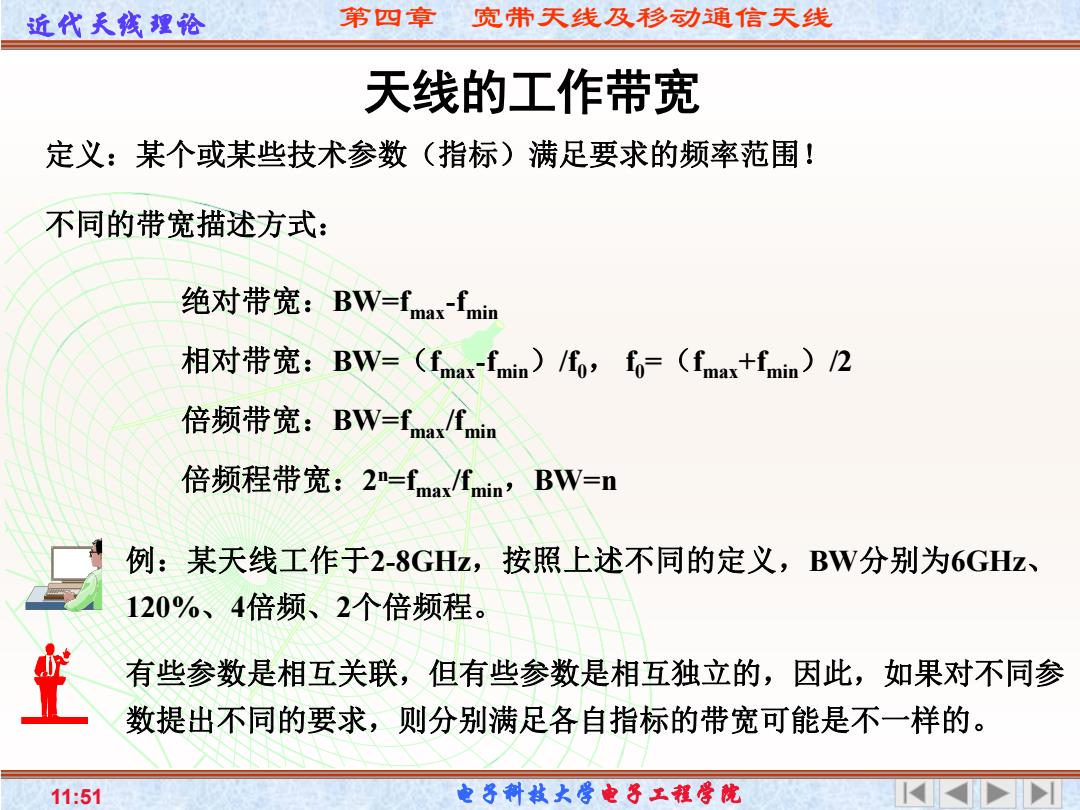

近代天线理论 第四章 宽带天线及移动通信天线 天线的工作带宽 定义：某个或某些技术参数（指标）满足要求的频率范围！ 不同的带宽描述方式： 绝对带宽：BW=fmax-fmin 相对带宽：BW=(fmax-fmin),f=(fmax+fmin）2 倍频带宽：BV=max/fmin 倍频程带宽：2n=fmax/fmin, BW=n 例：某天线工作于2-8GHz,按照上述不同的定义，BW分别为6GHz、 120%、4倍频、2个倍频程。 有些参数是相互关联，但有些参数是相互独立的，因此，如果对不同参 数提出不同的要求，则分别满足各自指标的带宽可能是不一样的。 11:51 电子斜技大学电子工程学院
近代天线理论 第四章 宽带天线及移动通信天线 11:51 电子科技大学电子工程学院 天线的工作带宽 不同的带宽描述方式： 绝对带宽：BW=fmax-fmin 倍频带宽：BW=fmax/fmin 相对带宽：BW=（fmax-fmin）/f0， f0=（fmax+fmin）/2 倍频程带宽：2 n=fmax/fmin，BW=n 例：某天线工作于2-8GHz，按照上述不同的定义，BW分别为6GHz、 120%、4倍频、2个倍频程。 定义：某个或某些技术参数（指标）满足要求的频率范围！ 有些参数是相互关联，但有些参数是相互独立的，因此，如果对不同参 数提出不同的要求，则分别满足各自指标的带宽可能是不一样的

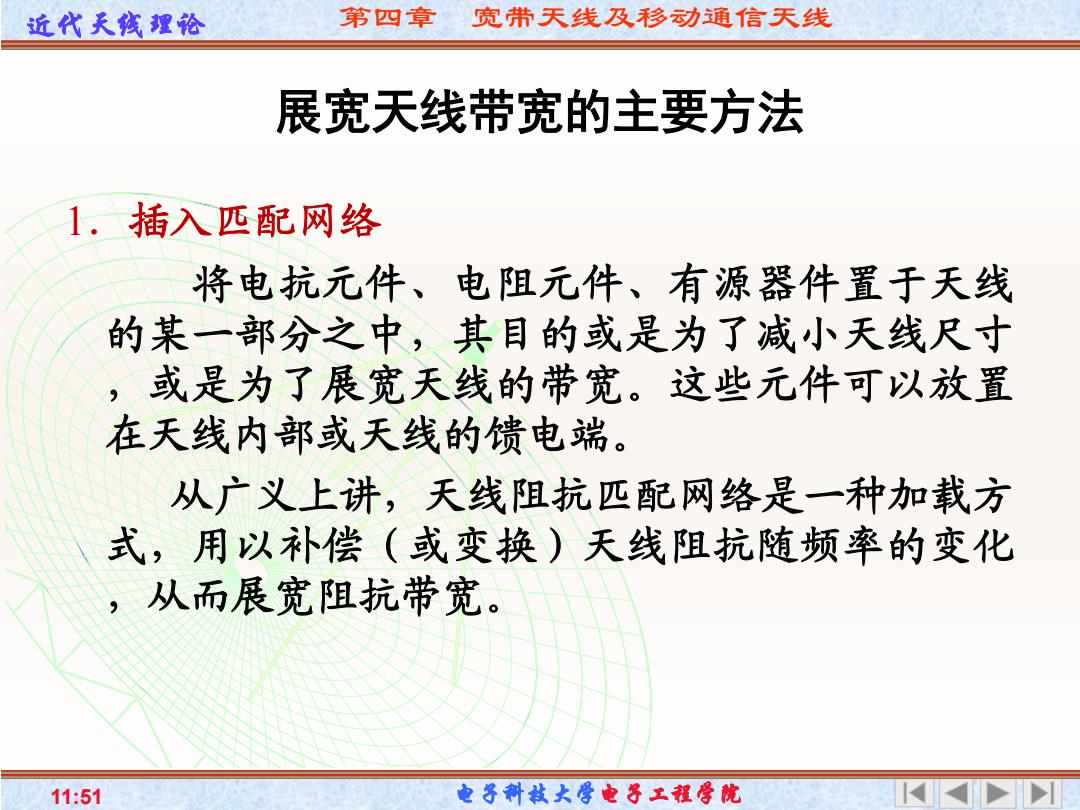

近代天线理论 第四章 宽带天线及移动通信天线 展宽天线带宽的主要方法 1.插入匹配网络 将电抗元件、电阻元件、有源器件置于天线 的某一部分之中，其目的或是为了减小天线尺寸 或是为了展宽天线的带宽。这些元件可以放置 在天线内部或天线的馈电端。 从广义上讲，天线阻抗匹配网络是一种加载方 式，用以补偿（或变换)天线阻抗随频率的变化 从而展宽阻抗带宽。 11:51 电子斜技大学电子工程学院
近代天线理论 第四章 宽带天线及移动通信天线 11:51 电子科技大学电子工程学院 展宽天线带宽的主要方法 1．插入匹配网络 将电抗元件、电阻元件、有源器件置于天线 的某一部分之中，其目的或是为了减小天线尺寸 ，或是为了展宽天线的带宽。这些元件可以放置 在天线内部或天线的馈电端。 从广义上讲，天线阻抗匹配网络是一种加载方 式，用以补偿（或变换）天线阻抗随频率的变化 ，从而展宽阻抗带宽
近代天线埋论 第四章 宽带天线及移动通信天线 2.宽带结构 对于电振子天线，为了展宽带宽，通常使振 子具有较大的截面，即降低振子的长度直径比， 此举特别对改善工作频带内的阻抗特性有明显的 效果。 3.加载技术 在天线末端端接匹配电阻，可以吸收由于天 线末端与自由空间失配而引起的反射波能量，这 种天线通常被称为加载行波天线。 4.非频变天线 非频变天线包括平面螺旋、圆锥螺旋天线， 对数周期天线等。对数周期天线较常用。 11:51 电子斜技大学电子工程学院
近代天线理论 第四章 宽带天线及移动通信天线 11:51 电子科技大学电子工程学院 2．宽带结构 对于电振子天线，为了展宽带宽，通常使振 子具有较大的截面，即降低振子的长度直径比， 此举特别对改善工作频带内的阻抗特性有明显的 效果。 3．加载技术 在天线末端端接匹配电阻，可以吸收由于天 线末端与自由空间失配而引起的反射波能量，这 种天线通常被称为加载行波天线。 4．非频变天线 非频变天线包括平面螺旋、圆锥螺旋天线， 对数周期天线等。对数周期天线较常用
