微带天线简介
微带天线简介

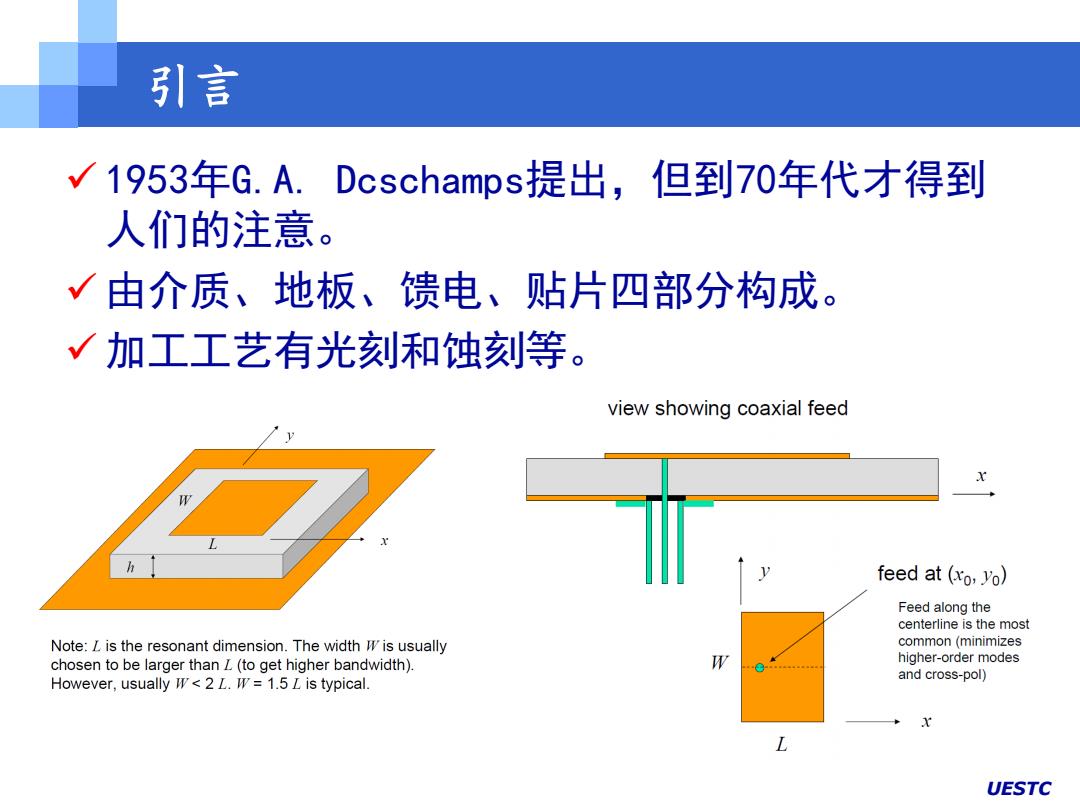

引言 √1953年G.A.Dcschamps:提出，但到70年代才得到 人们的注意。 √由介质、地板、馈电、贴片四部分构成。 √加工工艺有光刻和蚀刻等。 view showing coaxial feed feed at (xo,yo) Feed along the centerline is the most Note:L is the resonant dimension.The width W is usually common(minimizes chosen to be larger than L(to get higher bandwidth). higher-order modes However,usually W<2 L.W=1.5 L is typical. and cross-pol) L UESTC
UESTC 引言 1953年G.A. Dcschamps提出，但到70年代才得到 人们的注意。 由介质、地板、馈电、贴片四部分构成。 加工工艺有光刻和蚀刻等

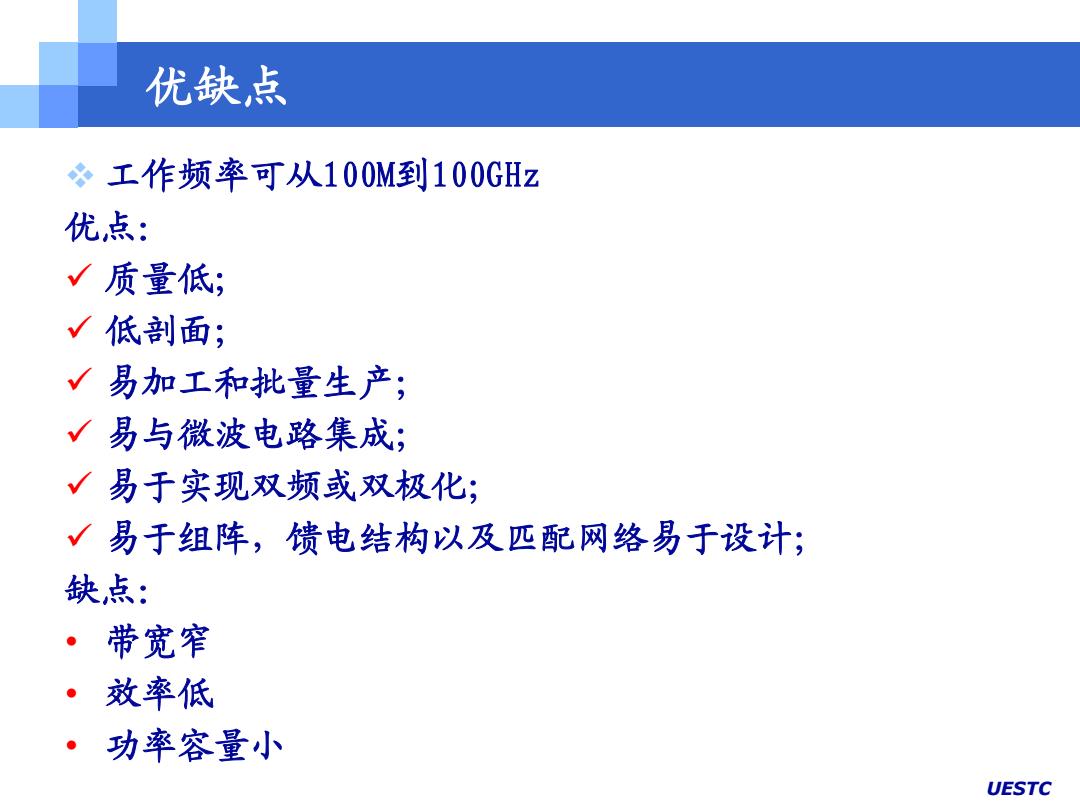

优缺点 工作频率可从100M到100GHz 优点： √质量低； √低剖面； √易加工和批量生产； √易与微波电路集成； √易于实现双频或双极化； √易于组阵，馈电结构以及匹配网络易于设计； 缺点： ·带宽窄 效率低 功率容量小 UESTC
UESTC 优缺点 工作频率可从100M到100GHz 优点： 质量低； 低剖面； 易加工和批量生产； 易与微波电路集成； 易于实现双频或双极化； 易于组阵，馈电结构以及匹配网络易于设计； 缺点： • 带宽窄 • 效率低 • 功率容量小

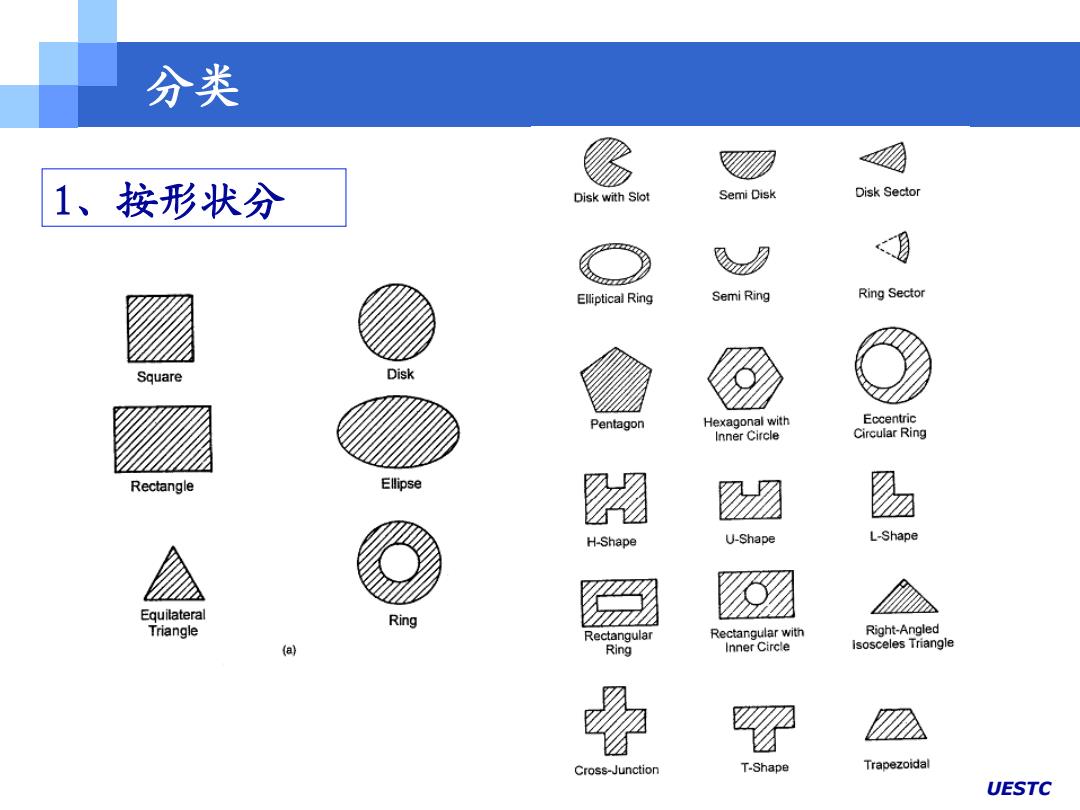

分类 1、按形状分 Disk with Slot Semi Disk Disk Sector 明 &ao Elliptical Ring Semi Ring Ring Sector Square Disk Pentagon Hexagonal with Eccentric Inner Circle Circular Ring Rectangle Ellipse H-Shape U-Shape L-Shape Equilateral Triangle Ring Rectangular Rectangular with Right-Angled a Ring Inner Circle Isosceles Triangle Cross-Junction T-Shape Trapezoidal UESTC
UESTC 分类 1、按形状分
2、按应用分 √宽带微带天线 √小型化微带天线 √圆极化微带天线 √双频、多频微带天线 √双极化微带天线 √宽波束微带天线 UESTC
UESTC 2、按应用分 宽带微带天线 小型化微带天线 圆极化微带天线 双频、多频微带天线 双极化微带天线 宽波束微带天线
