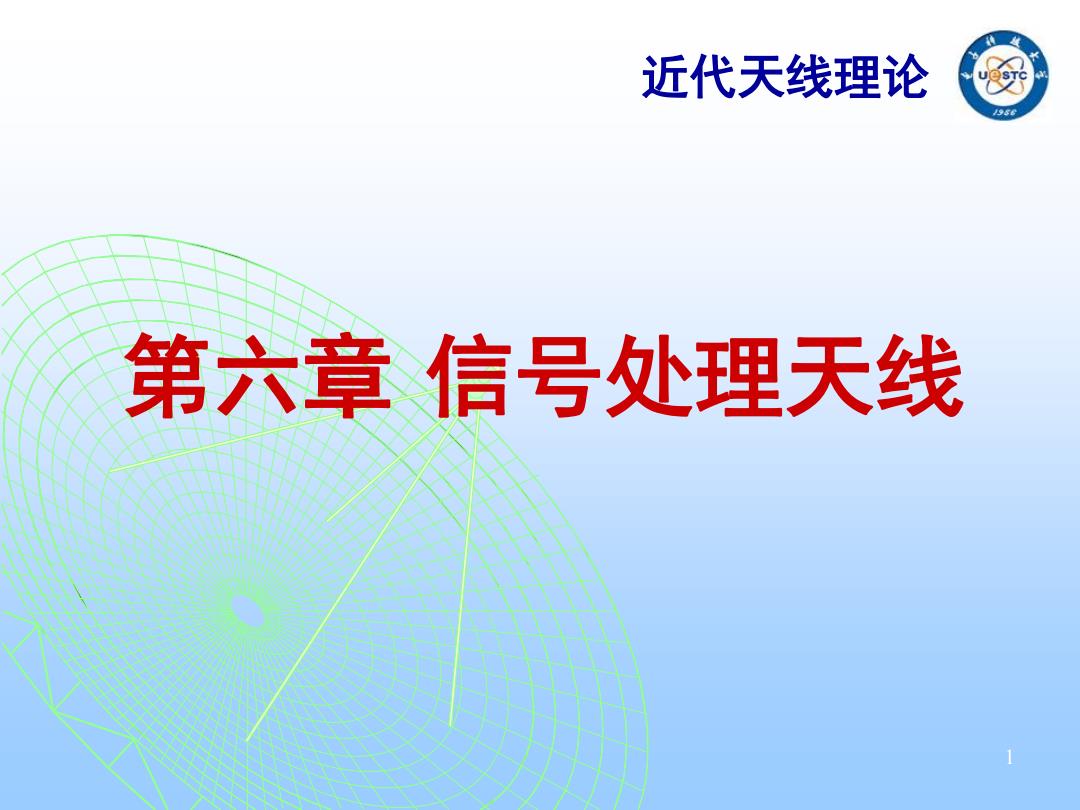

近代天线理论 第六章信号处理天线
1 第六章 信号处理天线 近代天线理论

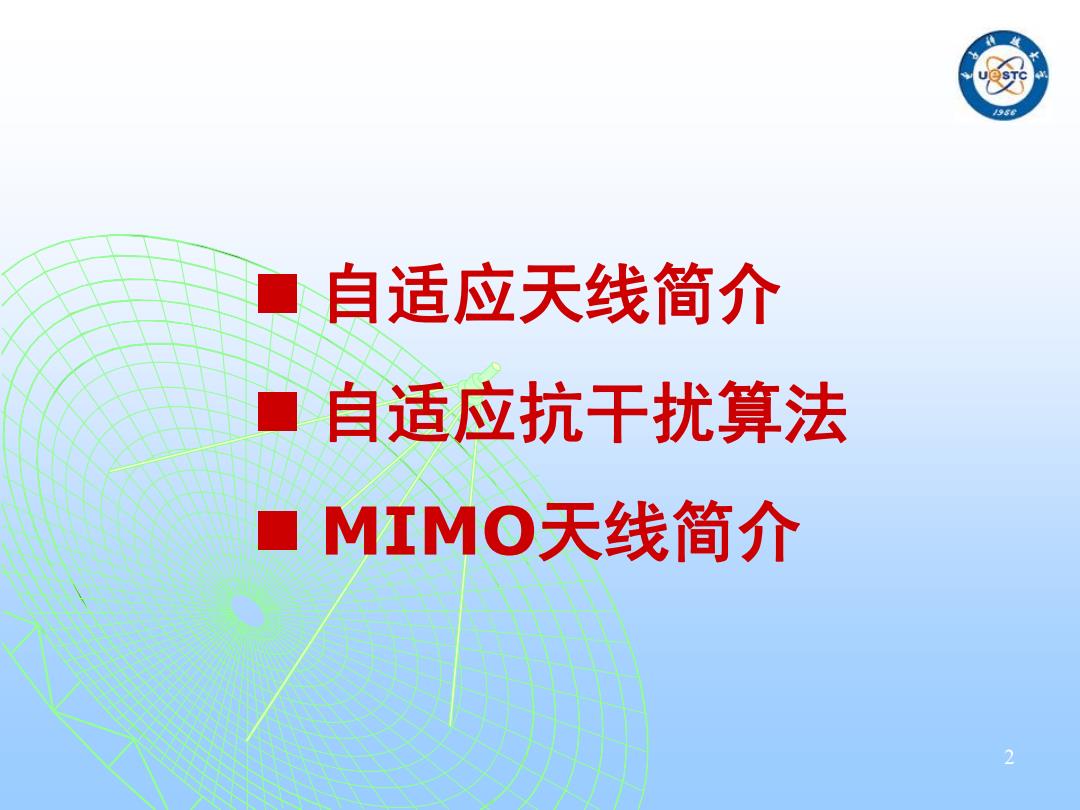

例 ■ 自适应天线简介 自适应抗干扰算法 ■1 MIMO天线简介 2
2 自适应天线简介 自适应抗干扰算法 MIMO天线简介

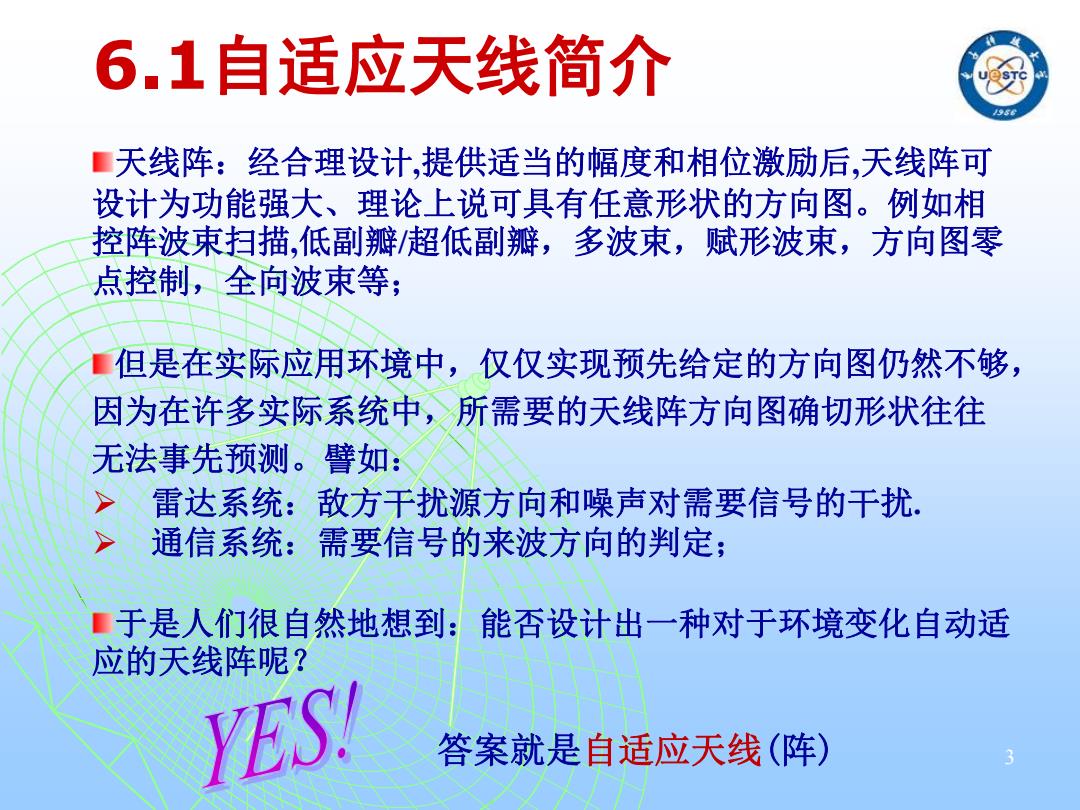

6.1自适应天线简介 ■天线阵：经合理设计，提供适当的幅度和相位激励后，天线阵可 设计为功能强大、理论上说可具有任意形状的方向图。例如相 控阵波束扫描，低副瓣/超低副瓣，多波束，赋形波束，方向图零 点控制，全向波束等； ■但是在实际应用环境中，仅仅实现预先给定的方向图仍然不够， 因为在许多实际系统中，所需要的天线阵方向图确切形状往往 无法事先预测。譬如： 雷达系统：敌方干扰源方向和噪声对需要信号的干扰。 通信系统：需要信号的来波方向的判定； 于是人们很自然地想到：能否设计出一种对于环境变化自动适 应的天线阵呢？ YES 答案就是自适应天线（阵） 3
3 天线阵：经合理设计,提供适当的幅度和相位激励后,天线阵可 设计为功能强大、理论上说可具有任意形状的方向图。例如相 控阵波束扫描,低副瓣/超低副瓣，多波束，赋形波束，方向图零 点控制，全向波束等； 但是在实际应用环境中，仅仅实现预先给定的方向图仍然不够， 因为在许多实际系统中，所需要的天线阵方向图确切形状往往 无法事先预测。譬如： 雷达系统：敌方干扰源方向和噪声对需要信号的干扰. 通信系统：需要信号的来波方向的判定； 于是人们很自然地想到：能否设计出一种对于环境变化自动适 应的天线阵呢？ 答案就是自适应天线(阵) 6.1自适应天线简介

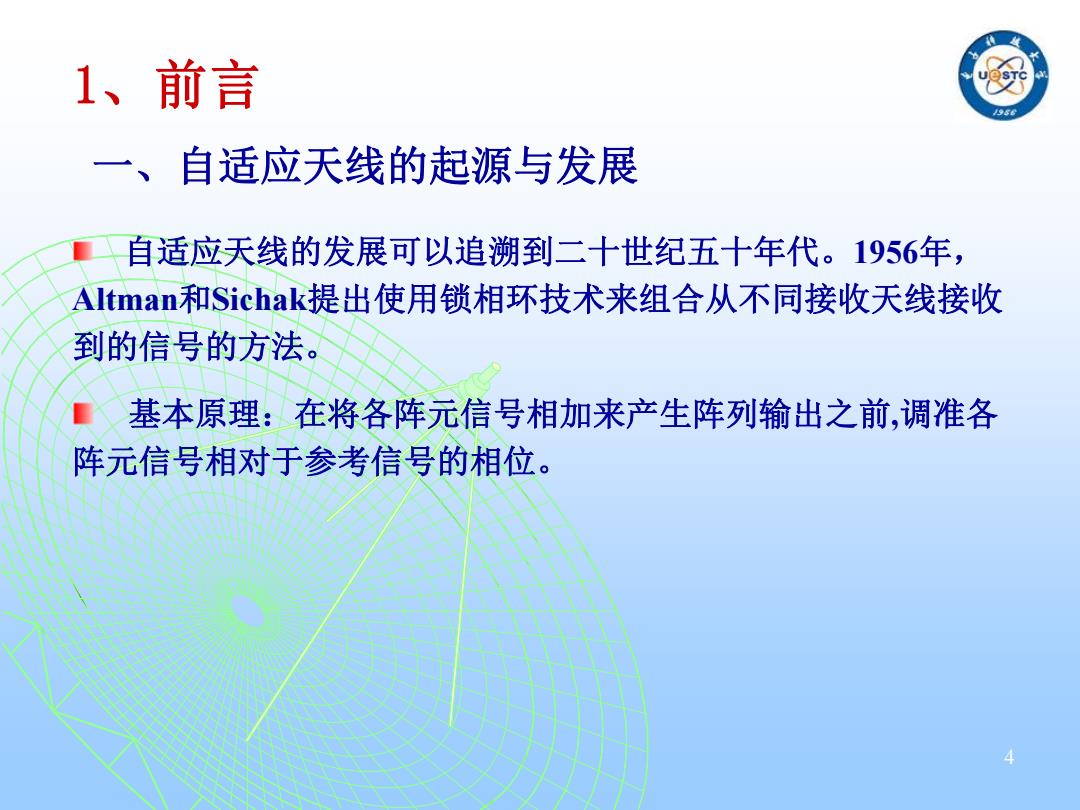

1、前言 一、自适应天线的起源与发展 自适应天线的发展可以追溯到二十世纪五十年代。1956年， Altman和Sichak提出使用锁相环技术来组合从不同接收天线接收 到的信号的方法。 基本原理：在将各阵元信号相加来产生阵列输出之前，调准各 阵元信号相对于参考信号的相位。 4
4 一、自适应天线的起源与发展 自适应天线的发展可以追溯到二十世纪五十年代。1956年， Altman和Sichak提出使用锁相环技术来组合从不同接收天线接收 到的信号的方法。 基本原理：在将各阵元信号相加来产生阵列输出之前,调准各 阵元信号相对于参考信号的相位。 1、前言
x1() s1① 混频器 v1() 相位检波器 输出 VCO 滤波器 2① s2① 混频器 v2) 相位检波器 VCO 滤波器 参考信号t) 图1.1锁相环阵列 利用锁相环，自动调整1①和r)相位直至相同；对于所有阵元 均选用同参考信号r:故s1)和s2@均同相，同相信号再相加 就可得出最大的输出信号功率 5
5 图1.1 锁相环阵列 利用锁相环,自动调整s1(t)和r(t)相位直至相同；对于所有阵元 均选用同一参考信号r(t)；故s1(t)和s2(t)均同相, 同相信号再相加 就可得出最大的输出信号功率
