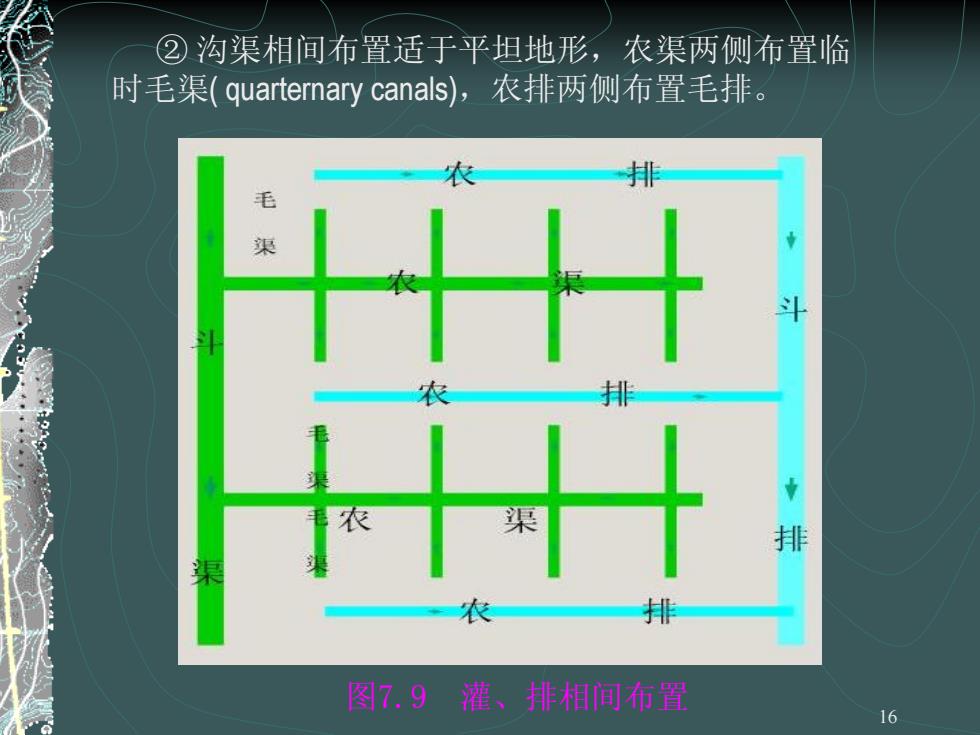

②沟渠相间布置适于平坦地形，农渠两侧布置临 时毛渠(quarternary canals),农排两侧布置毛排。 渠 斗 排 排 图79灌、排相间布置
16 ② 沟渠相间布置适于平坦地形，农渠两侧布置临 时毛渠( quarternary canals)，农排两侧布置毛排。 图7.9 灌、排相间布置

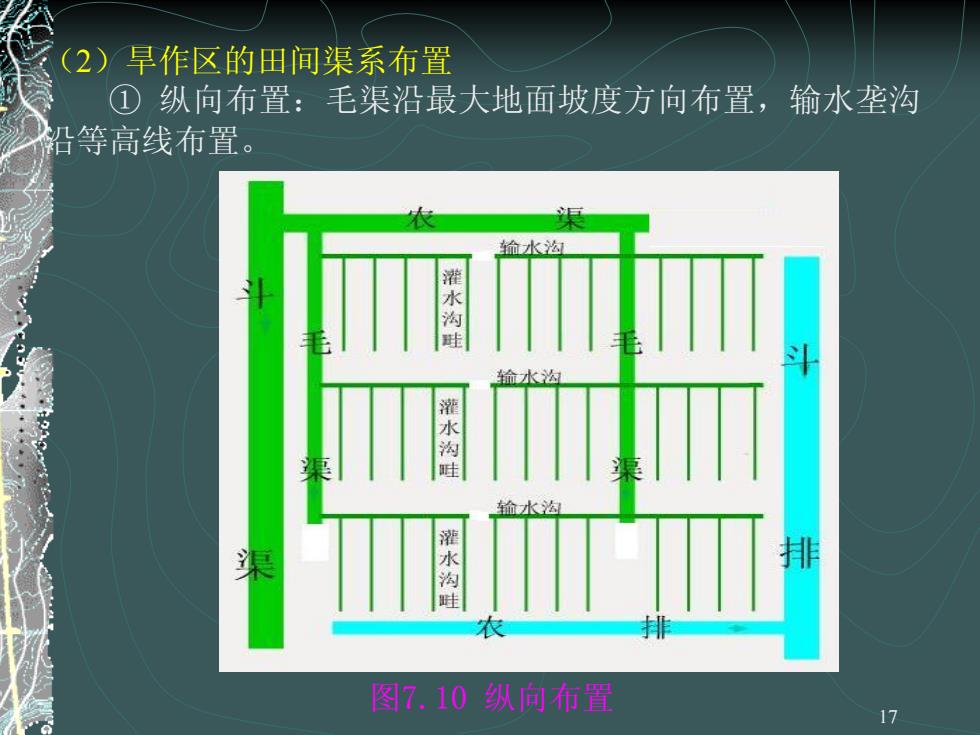

(2)旱作区的田间渠系布置 ①纵向布置：毛渠沿最大地面坡度方向布置，输水垄沟 铅等高线布置。 逾水沟 灌水沟旺 输水沟 灌水沟吐 输水沟 渠 灌水沟 图7.10级向置 17
17 （2）旱作区的田间渠系布置 ① 纵向布置：毛渠沿最大地面坡度方向布置，输水垄沟 沿等高线布置。 图7.10 纵向布置

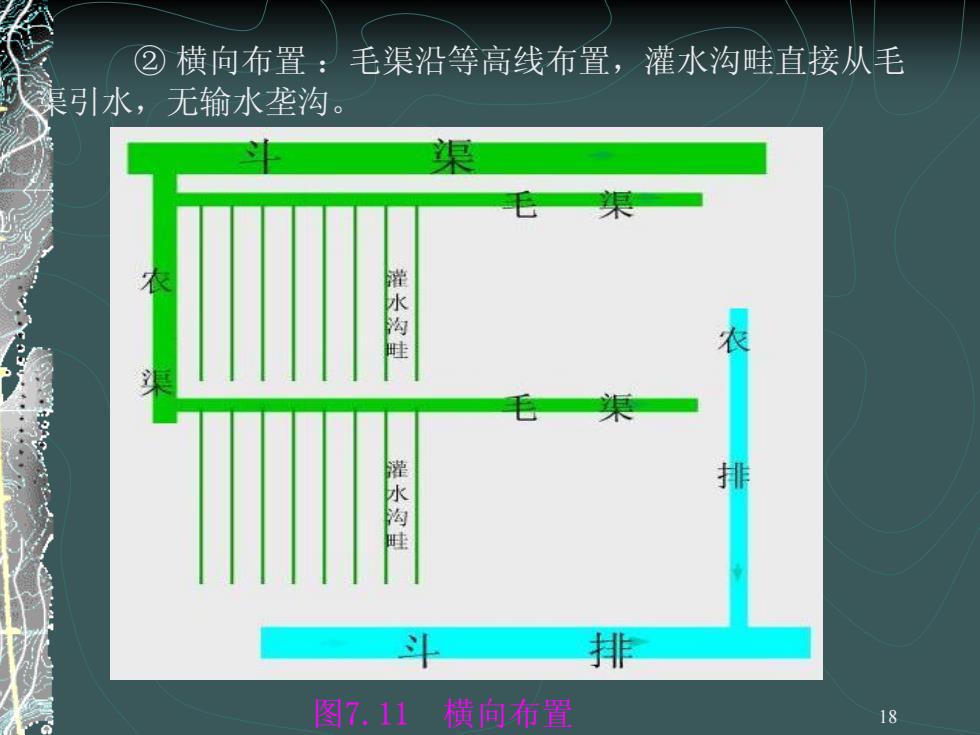

②横向布置：毛渠沿等高线布置，灌水沟畦直接从毛 渠引水，无输水垄沟。 渠 灌水沟睡 灌水沟睡 图7：11横询布置
18 ② 横向布置 ：毛渠沿等高线布置，灌水沟畦直接从毛 渠引水，无输水垄沟。 图7.11 横向布置

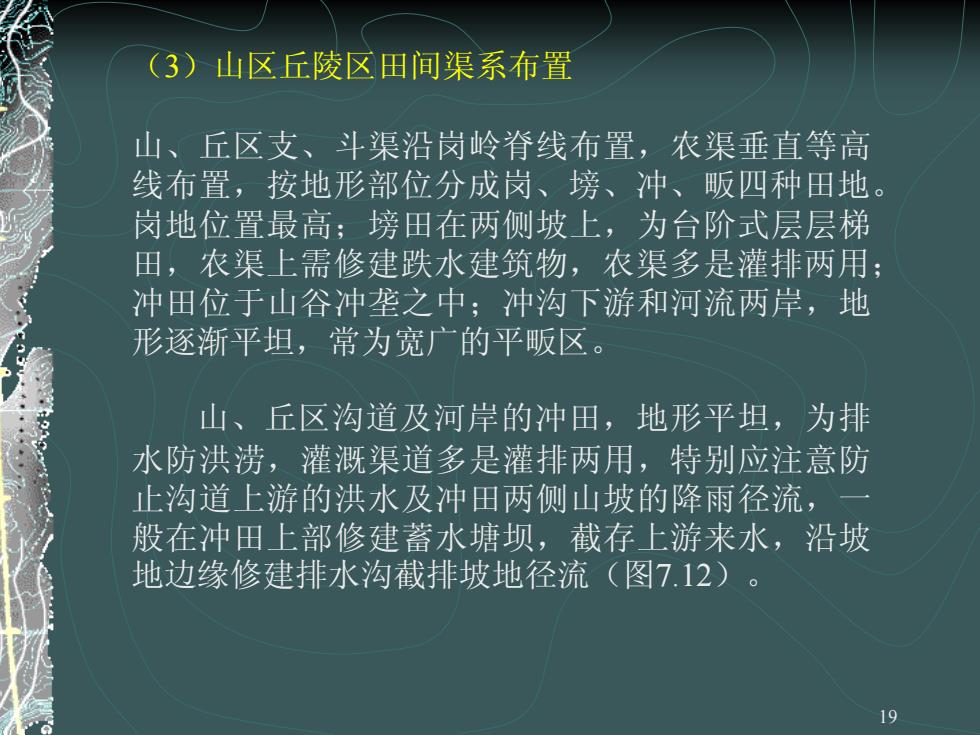

(3)山区丘陵区田间渠系布置 山、丘区支、斗渠沿岗岭脊线布置，农渠垂直等高 线布置，按地形部位分成岗、塝、冲、畈四种田地。 岗地位置最高；螃田在两侧坡上，为台阶式层层梯 田，农渠上需修建跌水建筑物，农渠多是灌排两用； 冲田位于山谷冲垄之中；冲沟下游和河流两岸，地 形逐渐平坦，常为宽广的平畈区。 山、丘区沟道及河岸的冲田，地形平坦，为排 水防洪涝，灌溉渠道多是灌排两用，特别应注意防 止沟道上游的洪水及冲田两侧山坡的降雨径流， 般在冲田上部修建蓄水塘坝，截存上游来水，沿坡 地边缘修建排水沟截排坡地径流（图7.12）。 19
19 （3）山区丘陵区田间渠系布置 山、丘区支、斗渠沿岗岭脊线布置，农渠垂直等高 线布置，按地形部位分成岗、塝、冲、畈四种田地。 岗地位置最高；塝田在两侧坡上，为台阶式层层梯 田，农渠上需修建跌水建筑物，农渠多是灌排两用； 冲田位于山谷冲垄之中；冲沟下游和河流两岸，地 形逐渐平坦，常为宽广的平畈区。 山、丘区沟道及河岸的冲田，地形平坦，为排 水防洪涝，灌溉渠道多是灌排两用，特别应注意防 止沟道上游的洪水及冲田两侧山坡的降雨径流，一 般在冲田上部修建蓄水塘坝，截存上游来水，沿坡 地边缘修建排水沟截排坡地径流（图7.12）
塘 农渠 农渠 农渠 渠 灌 斗 排 农渠 渠 两 农渠 水对 渠 用浊 农渠 渠 沟 田 旁田 忧 谤田 斗渠 旁田冲田 I一I断面 灌排两用渠 图12区丘陵☒围间桌紧布置图 20
20 图7.12 山区、丘陵区田间渠系布置图
