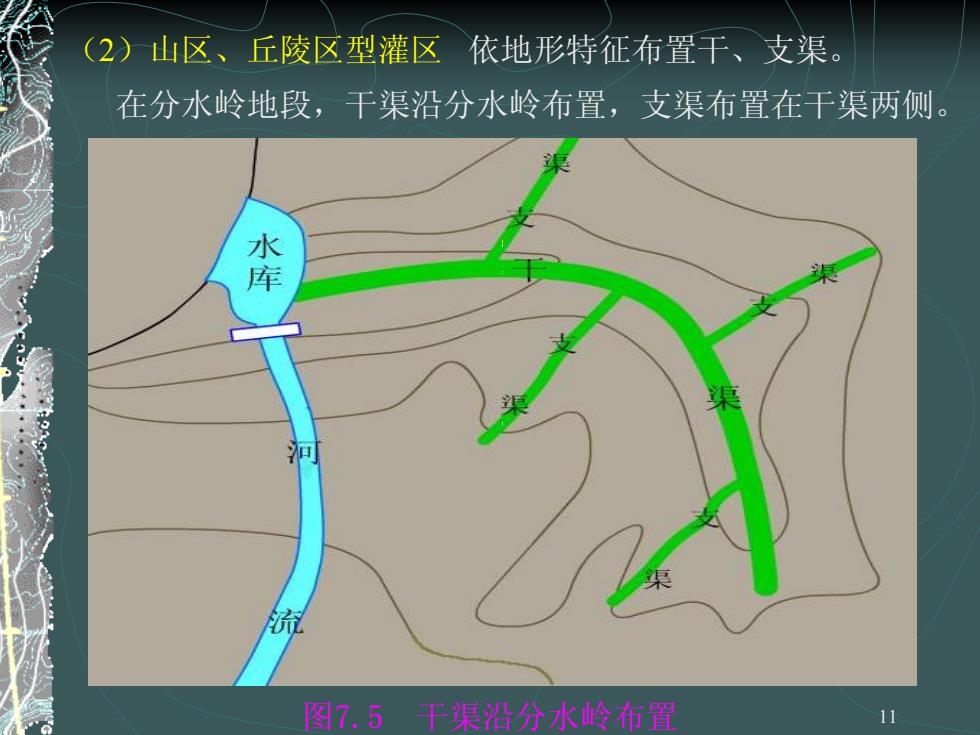

(②)山区、丘陵区型灌区依地形特征布置干、支渠。 在分水岭地段，干渠沿分水岭布置，支渠布置在干渠两侧。 库 流 图多干渠情分水峻信置 11
11 （2）山区、丘陵区型灌区 依地形特征布置干、支渠。 在分水岭地段，干渠沿分水岭布置，支渠布置在干渠两侧。 图7.5 干渠沿分水岭布置

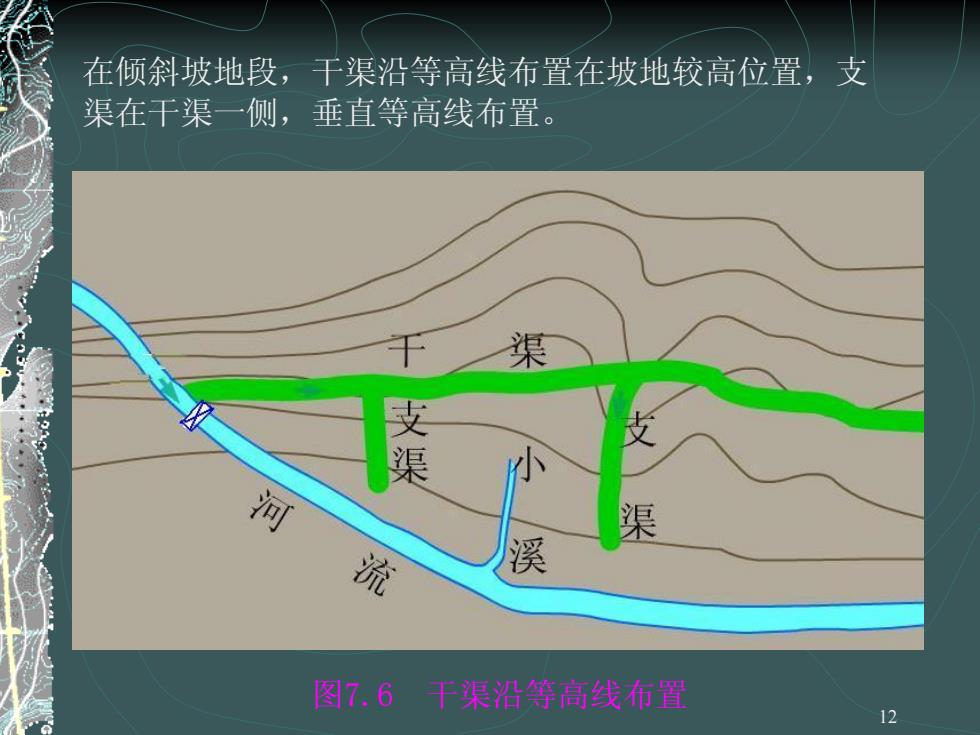

在倾斜坡地段，干渠沿等高线布置在坡地较高位置，支 渠在干渠一侧，垂直等高线布置。 渠 支渠 支 河 流 溪 国6于渠沿等高线布置
12 图7.6 干渠沿等高线布置 在倾斜坡地段，干渠沿等高线布置在坡地较高位置，支 渠在干渠一侧，垂直等高线布置

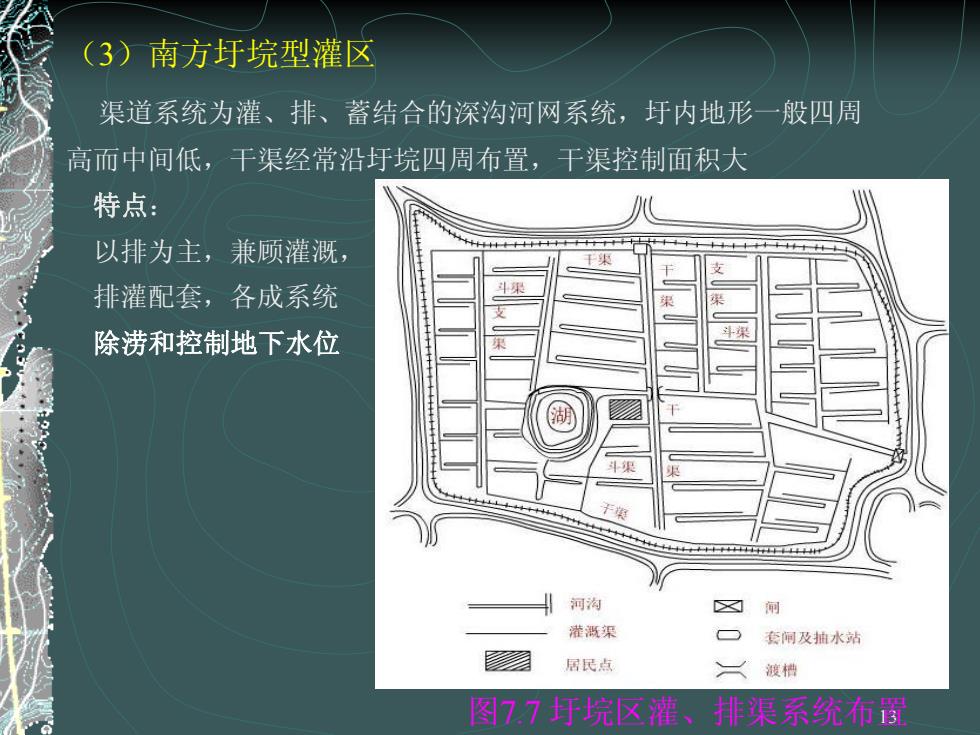

(3)南方圩垸型灌区 渠道系统为灌、排、蓄结合的深沟河网系统，圩内地形一般四周 高而中间低，干渠经常沿圩坑四周布置，干渠控制面积大 特点： 以排为主，兼顾灌溉， 排灌配套，各成系统 斗果 除涝和控制地下水位 斗果 河沟 ☒闸 灌新果 套闸及抽水站 居民点
13 （3）南方圩垸型灌区 渠道系统为灌、排、蓄结合的深沟河网系统，圩内地形一般四周 高而中间低，干渠经常沿圩垸四周布置，干渠控制面积大 特点： 以排为主，兼顾灌溉， 排灌配套，各成系统 除涝和控制地下水位 图7.7 圩垸区灌、排渠系统布置

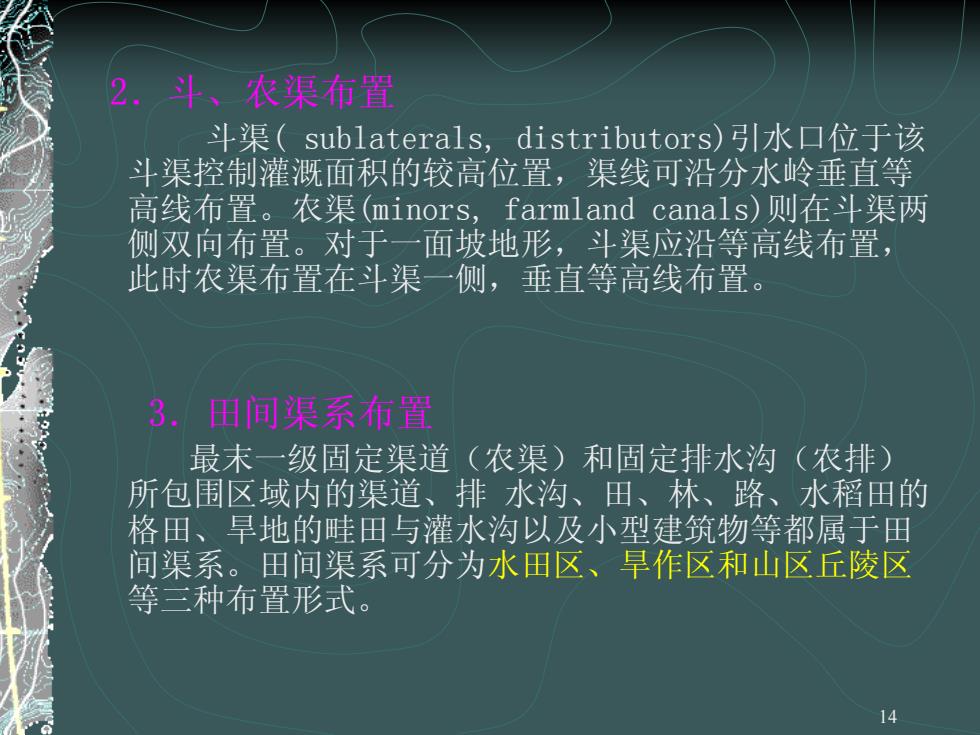

2半、渠布置 斗渠(sublaterals,distributors)引水口位于该 斗渠控制灌溉面积的较高位置，渠线可沿分水岭垂直等 高线布置。农渠(minors,.farmland canals)则在斗渠两 侧双向布置。对于一面坡地形，斗渠应沿等高线布置， 此时农渠布置在斗渠一侧，垂直等高线布置。 3田间渠条有置 最末一级固定渠道（农渠）和固定排水沟（农排） 所包围区域内的渠道、排水沟、田、林、路、水稻田的 格田、旱地的畦田与灌水沟以及小型建筑物等都属于田 间渠系。田间渠系可分为水田区、旱作区和山区丘陵区 等三种布置形式。 14
14 2．斗、农渠布置 斗渠( sublaterals, distributors)引水口位于该 斗渠控制灌溉面积的较高位置，渠线可沿分水岭垂直等 高线布置。农渠(minors, farmland canals)则在斗渠两 侧双向布置。对于一面坡地形，斗渠应沿等高线布置， 此时农渠布置在斗渠一侧，垂直等高线布置。 3．田间渠系布置 最末一级固定渠道（农渠）和固定排水沟（农排） 所包围区域内的渠道、排 水沟、田、林、路、水稻田的 格田、旱地的畦田与灌水沟以及小型建筑物等都属于田 间渠系。田间渠系可分为水田区、旱作区和山区丘陵区 等三种布置形式
(1)水田区的田间渠系布置 ① 在单向倾斜地形采用沟、渠相邻布置。 排 图73灌、排相邻布重
15 （1）水田区的田间渠系布置 ① 在单向倾斜地形采用沟、渠相邻布置。 图7.8 灌、排相邻布置
