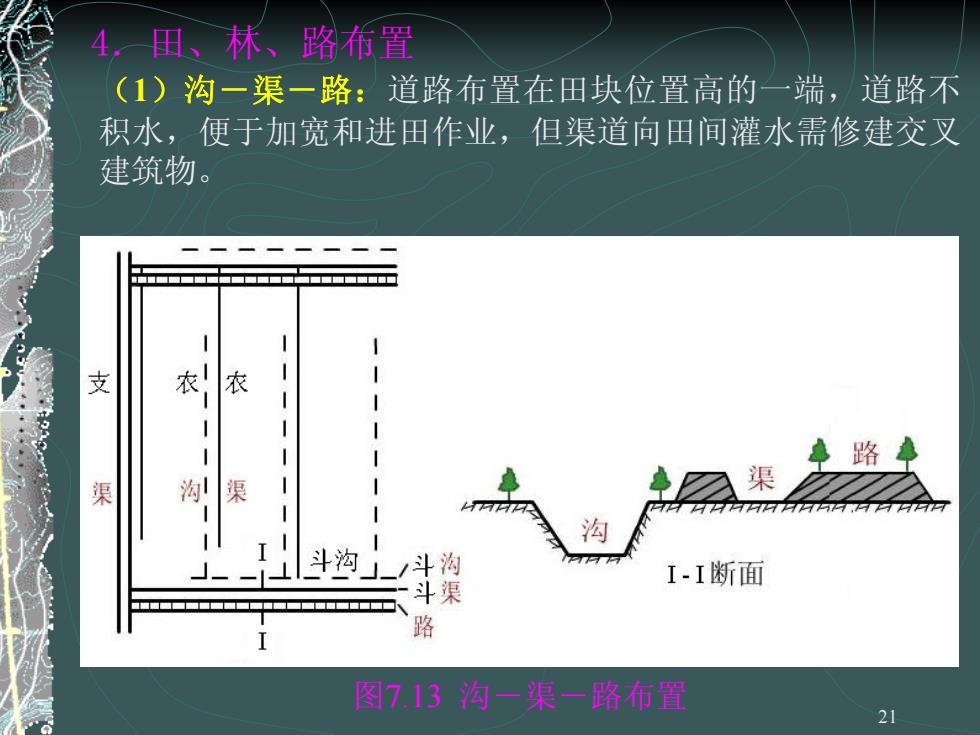

4,田、林、路布置 (1)沟一渠一路：道路布置在田块位置高的一端，道路不 积水，便于加宽和进田作业，但渠道向田间灌水需修建交叉 建筑物。 支 农！ 农 路 渠 沟！ 渠 斗沟」-/斗沟 I-I断面 斗渠 路 图713沟一渠一路布置 21
21 （1）沟―渠―路：道路布置在田块位置高的一端，道路不 积水，便于加宽和进田作业，但渠道向田间灌水需修建交叉 建筑物。 图7.13 沟―渠―路布置 4．田、林、路布置

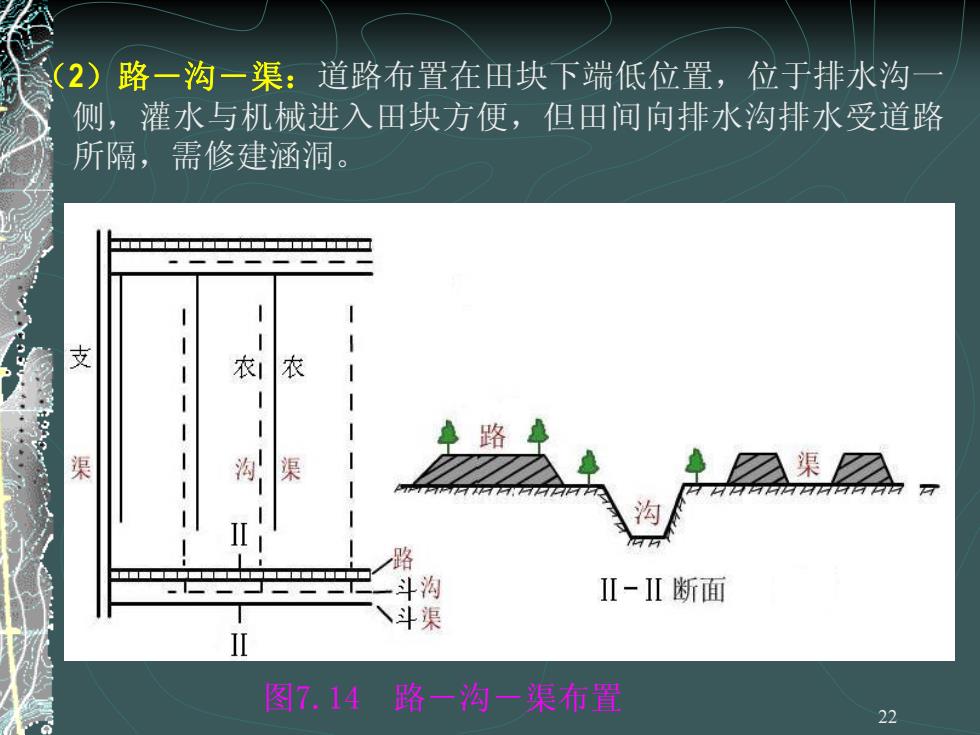

(2)路一沟一渠：道路布置在田块下端低位置，位于排水沟 侧，灌水与机械进入田块方便，但田间向排水沟排水受道路 所隔，需修建涵洞。 支 衣 农 1 1 路 渠 沟 渠 渠☑ 路 二一斗沟 IⅡ-Ⅱ断面 、斗渠 图14路沟，一渠布眉 22
22 （2）路―沟―渠：道路布置在田块下端低位置，位于排水沟一 侧，灌水与机械进入田块方便，但田间向排水沟排水受道路 所隔，需修建涵洞。 图7.14 路－沟－渠布置

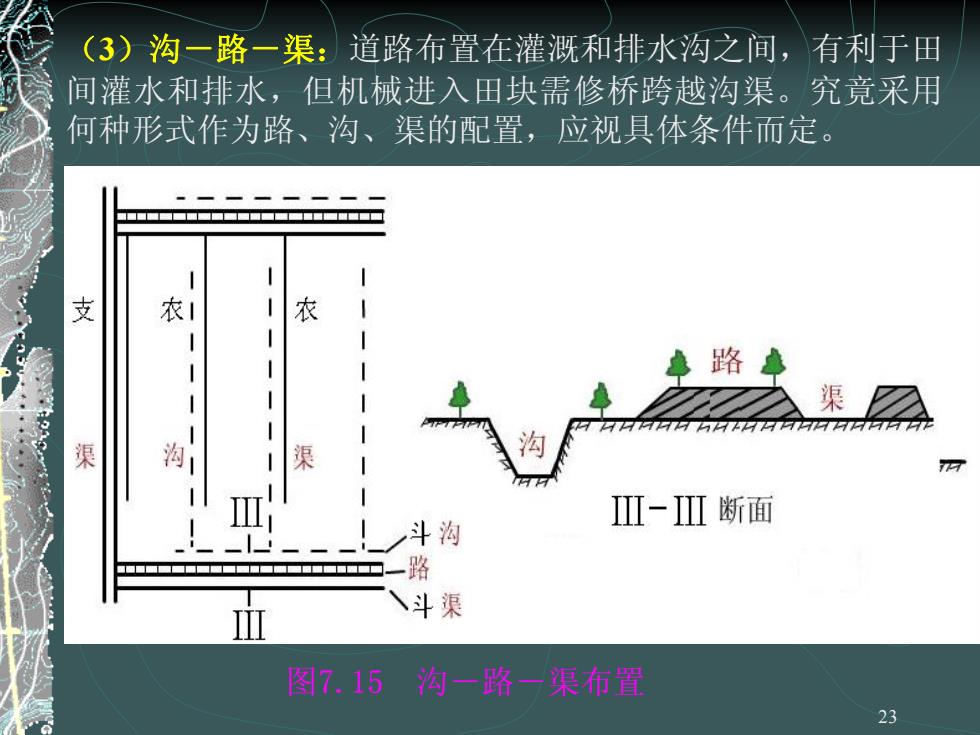

(3)沟一路一渠：道路布置在灌溉和排水沟之间，有利于田 间灌水和排水，但机械进入田块需修桥跨越沟渠。究竟采用 何种形式作为路、沟、渠的配置，应视具体条件而定。 支 衣 农 1 路 渠 渠 渠 I-II断面 斗沟 一路 八斗渠 图7.1百 23
23 （3）沟－路－渠：道路布置在灌溉和排水沟之间，有利于田 间灌水和排水，但机械进入田块需修桥跨越沟渠。究竟采用 何种形式作为路、沟、渠的配置，应视具体条件而定。 图7.15 沟―路―渠布置

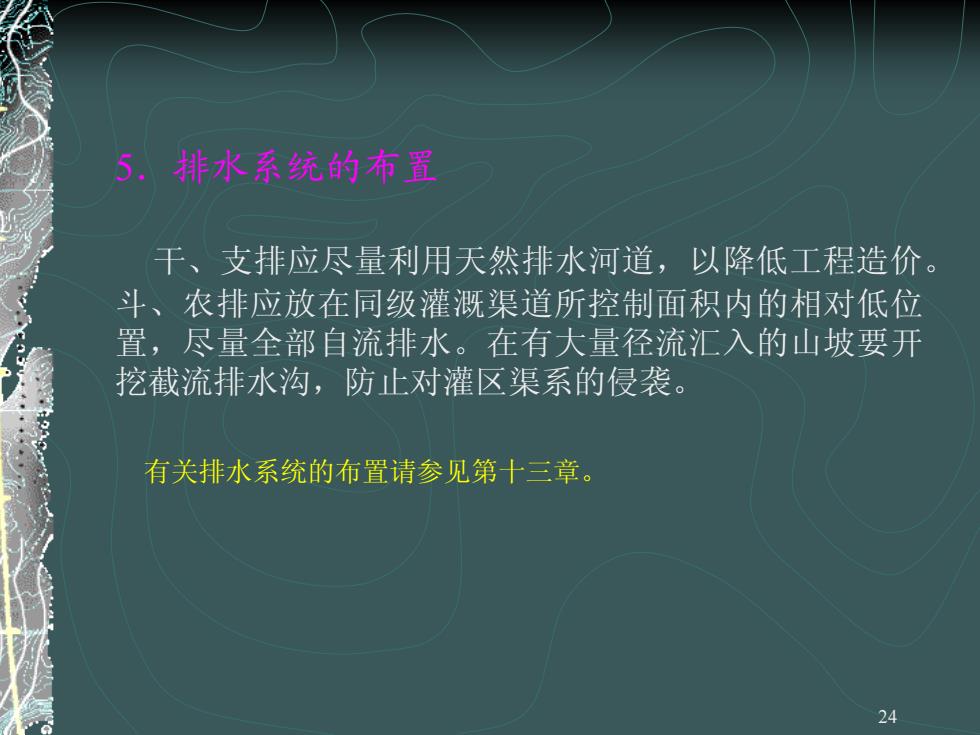

5:排水系频药布置 干、支排应尽量利用天然排水河道，以降低工程造价。 斗、农排应放在同级灌溉渠道所控制面积内的相对低位 置，尽量全部自流排水。在有大量径流汇入的山坡要开 挖截流排水沟，防止对灌区渠系的侵袭。 有关排水系统的布置请参见第十三章
24 5．排水系统的布置 干、支排应尽量利用天然排水河道，以降低工程造价。 斗、农排应放在同级灌溉渠道所控制面积内的相对低位 置，尽量全部自流排水。在有大量径流汇入的山坡要开 挖截流排水沟，防止对灌区渠系的侵袭。 有关排水系统的布置请参见第十三章

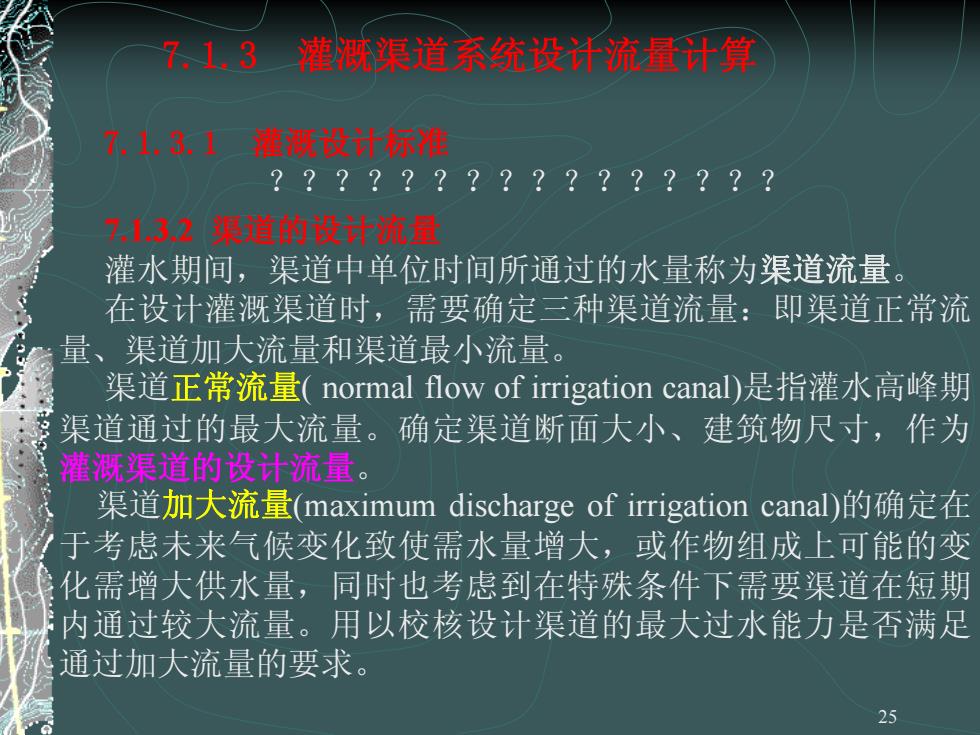

7,1,3 灌溉渠道系统设计流量计算 7,1.3,1灌溉设计标准 ??？？？??？??？????? 7.132渠道的设计流量 灌水期间，渠道中单位时间所通过的水量称为渠道流量。 在设计灌溉渠道时，需要确定三种渠道流量：即渠道正常流 量、渠道加大流量和渠道最小流量。 渠道正常流量(normal flow of irrigation canal)是指灌水高峰期 渠道通过的最大流量。确定渠道断面大小、建筑物尺寸，作为 灌新渠道设汁流量。 渠道加大流量maximum discharge of irrigation canal))的确定在 于考虑未来气候变化致使需水量增大，或作物组成上可能的变 化需增大供水量，同时也考虑到在特殊条件下需要渠道在短期 内通过较大流量。用以校核设计渠道的最大过水能力是否满足 通过加大流量的要求。 25
25 7.1.3 灌溉渠道系统设计流量计算 7.1.3.1 灌溉设计标准 ？？？？？？？？？？？？？？？？ 7.1.3.2 渠道的设计流量 灌水期间，渠道中单位时间所通过的水量称为渠道流量 。 在设计灌溉渠道时，需要确定三种渠道流量：即渠道正常流 量、渠道加大流量和渠道最小流量。 渠道正常流量( normal flow of irrigation canal)是指灌水高峰期 渠道通过的最大流量。确定渠道断面大小、建筑物尺寸，作为 灌溉渠道的设计流量 。 渠道加大流量(maximum discharge of irrigation canal)的确定在 于考虑未来气候变化致使需水量增大，或作物组成上可能的变 化需增大供水量，同时也考虑到在特殊条件下需要渠道在短期 内通过较大流量。用以校核设计渠道的最大过水能力是否满足 通过加大流量的要求
