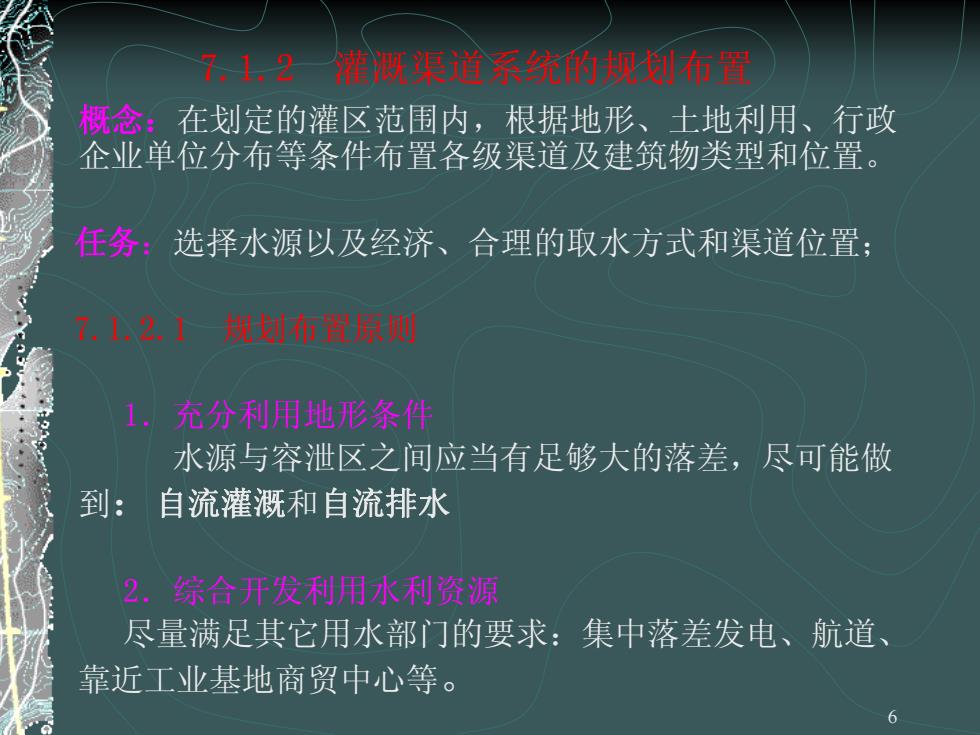

6 7.1.2 灌溉渠道系统的规划布置 概念：在划定的灌区范围内，根据地形、土地利用、行政 企业单位分布等条件布置各级渠道及建筑物类型和位置。 任务：选择水源以及经济、合理的取水方式和渠道位置； 7.1.2.1 规划布置原则 1．充分利用地形条件 水源与容泄区之间应当有足够大的落差，尽可能做 到 ：自流灌溉 和自流排水 2．综合开发利用水利资源 尽量满足其它用水部门的要求：集中落差发电、航道、 靠近工业基地商贸中心等
3,与地利用规、农业区划相结合 目的：合理开发利用水土资源，建设与改善农业 生态环境。 4,与地区逼网、绿化带的规划精结合 目的：尽可能减少桥梁、涵洞等建筑物的数量。 5:安全、稳周经济 尽可能避开高填、深挖方地段： 减少与道路、河流的交叉； 尽量利用天然河沟作排水沟道： 渠线短而直土方小、占地少、便于维护与管理 7,1,2.2渠首规划

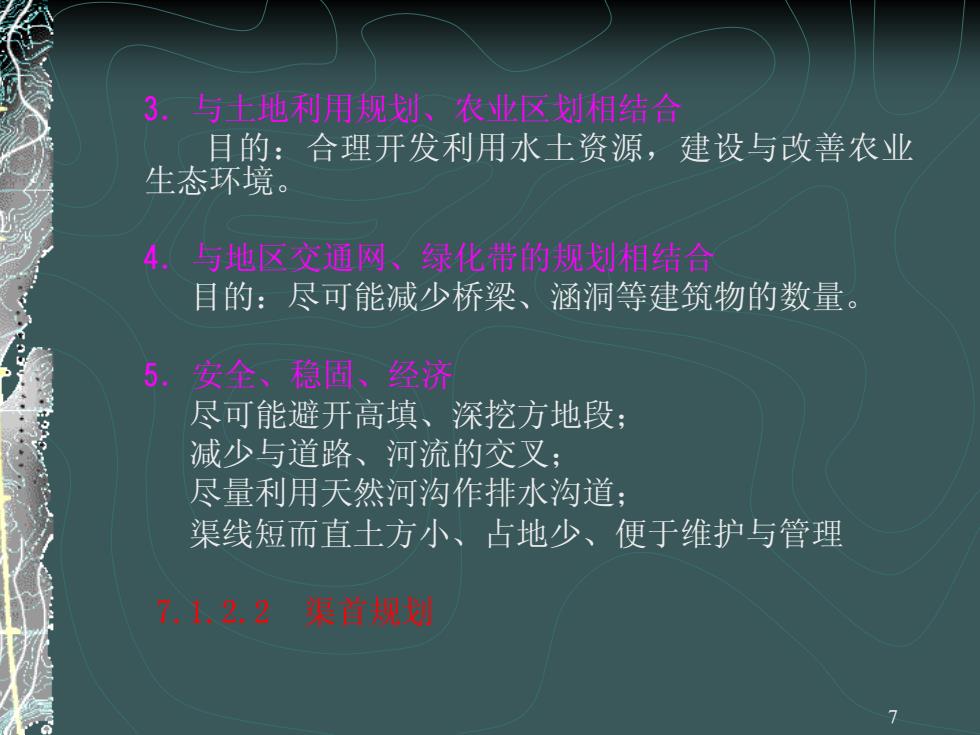

7 3．与土地利用规划、农业区划相结合 目的：合理开发利用水土资源，建设与改善农业 生态环境。 4．与地区交通网、绿化带的规划相结合 目的：尽可能减少桥梁、涵洞等建筑物的数量。 5．安全、稳固、经济 尽可能避开高填、深挖方地段； 减少与道路、河流的交叉； 尽量利用天然河沟作排水沟道； 渠线短而直土方小、占地少、便于维护与管理 7.1.2.2 渠首规划
7.1.2,3输水配水渠系布置 ,干、支渠布覆 位置上要求：应当布置在灌区较高处，尽可能满足自流灌溉 渠线选择：要考虑使渠道总长度短、渠道渗漏量小和总交叉建筑物少 (1)平原型灌区 ①山前平原型灌区 地形特点：等高线与河流方向近乎正交。 干、支渠的典型布置：干渠沿等高线布置或垂直等高线布置， 支渠在干渠的一侧或两侧引出

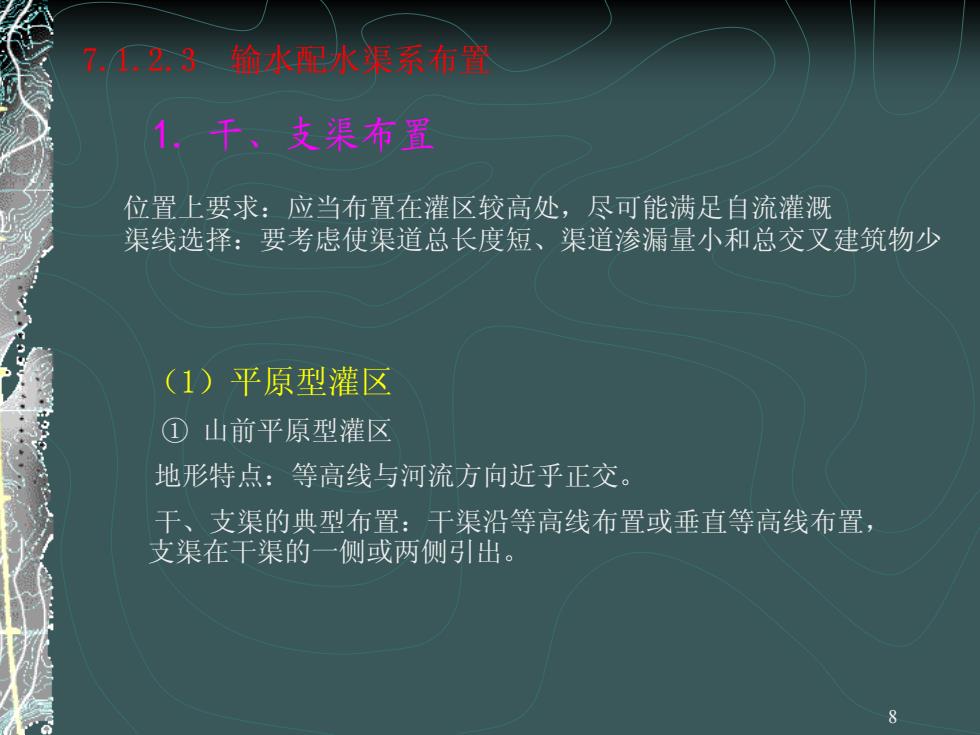

8 7.1.2.3 输水配水渠系布置 1．干、支渠布置 位置上要求：应当布置在灌区较高处，尽可能满足自流灌溉 渠线选择：要考虑使渠道总长度短、渠道渗漏量小和总交叉建筑物少 （1）平原型灌区 ① 山前平原型灌区 地形特点：等高线与河流方向近乎正交。 干、支渠的典型布置：干渠沿等高线布置或垂直等高线布置， 支渠在干渠的一侧或两侧引出
支 排 渠 水 沟 河 沟 图7.3山前平原型灌区 流 干渠垂直等高线布置 图7.2山前平原型灌区 干渠沿等高线布置 排水支沟 流

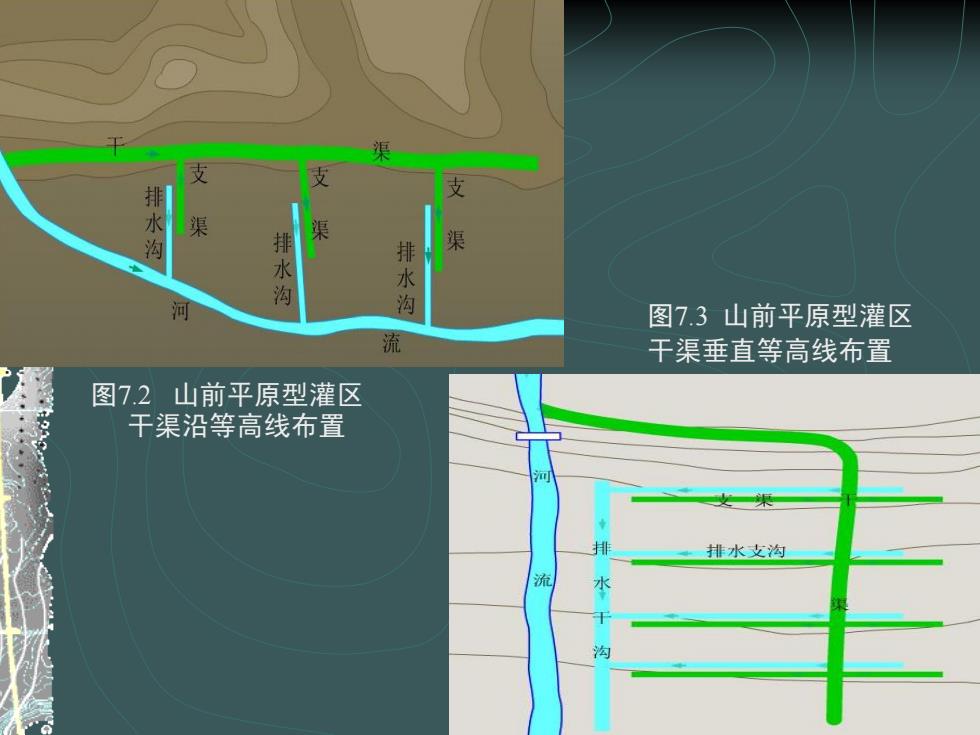

9 图7.3 山前平原型灌区 干渠垂直等高线布置 图7.2 山前平原型灌区 干渠沿等高线布置
②冲积平原型灌区：灌区位于河流中、下游，如山东打鱼 张灌区、山西汾河灌区、内蒙河套灌区等。 北 沟 总 四 五 渠 渠首闸 :4肉素河套灌X意图 10

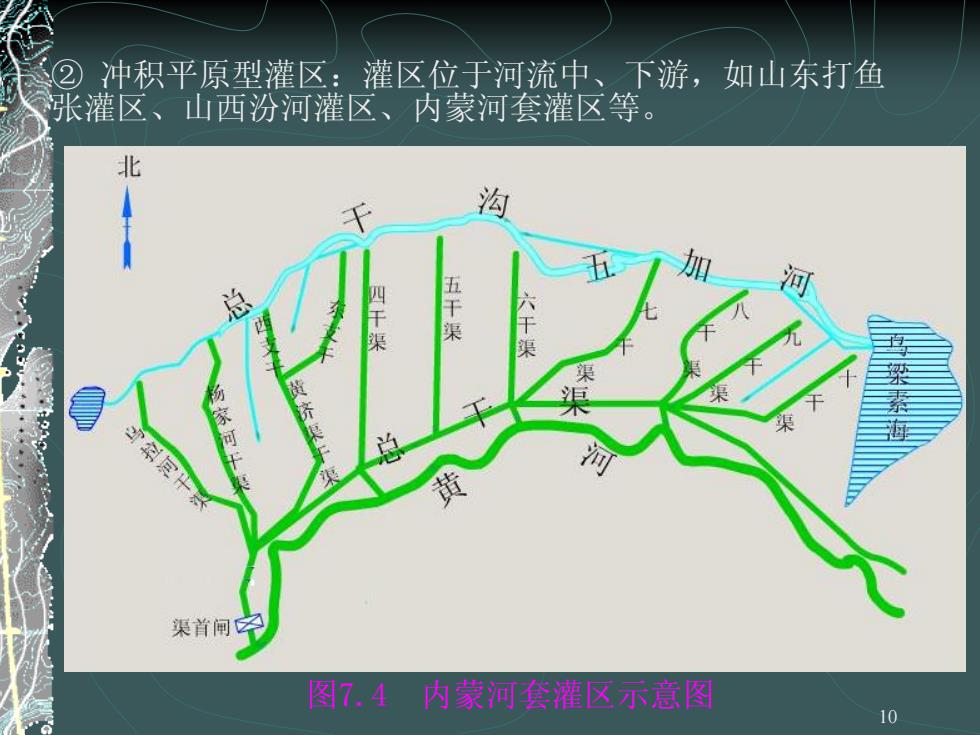

10 ② 冲积平原型灌区：灌区位于河流中、下游，如山东打鱼 张灌区、山西汾河灌区、内蒙河套灌区等。 图7.4 内蒙河套灌区示意图
