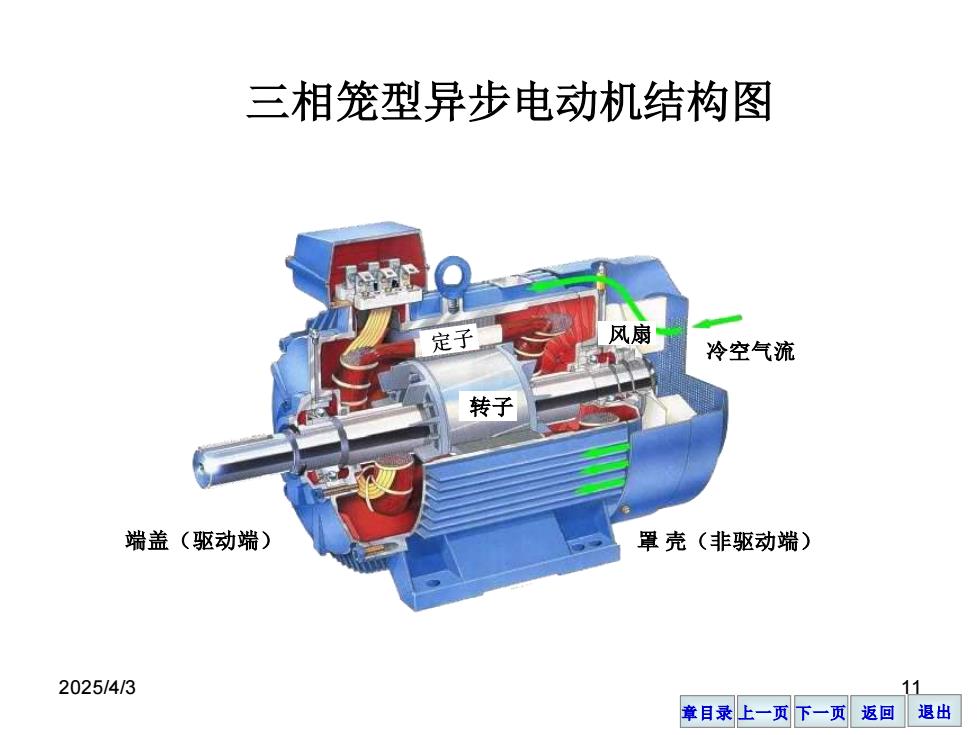

三相笼型异步电动机结构图 定子 风扇 冷空气流 转子 端盖（驱动端） 罩壳（非驱动端） 2025/4/3 11 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 11 三相笼型异步电动机结构图 转子 风扇 冷空气流 端盖（驱动端） 罩 壳（非驱动端）
笼型电动机与绕线型电动机的比较： 笼型： 结构简单、价格低廉、工作可靠；不能通过转子串 电阻人为改变电动机的机械特性。 绕线型： 结构复杂、价格较贵、维护工作量大；转子外加电 阻可人为改变电动机的机械特性。 2025/4/3 12 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 12 笼型电动机与绕线型电动机的比较： 笼型： 结构简单、价格低廉、工作可靠；不能通过转子串 电阻人为改变电动机的机械特性。 绕线型： 结构复杂、价格较贵、维护工作量大；转子外加电 阻可人为改变电动机的机械特性

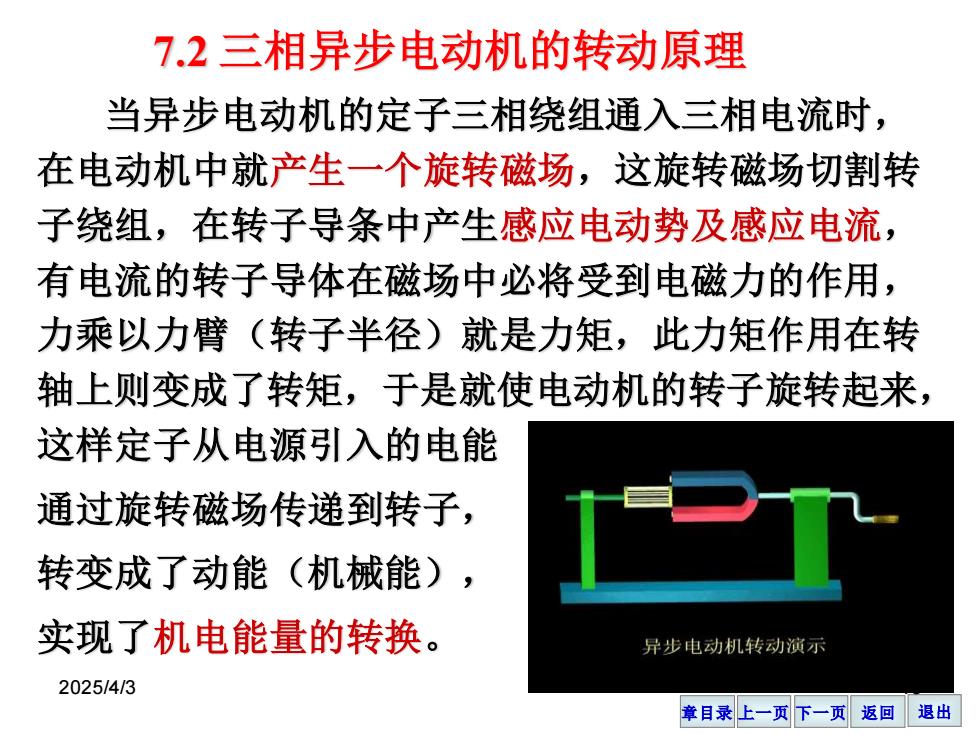

7.2三相异步电动机的转动原理 当异步电动机的定子三相绕组通入三相电流时， 在电动机中就产生一个旋转磁场，这旋转磁场切割转 子绕组，在转子导条中产生感应电动势及感应电流， 有电流的转子导体在磁场中必将受到电磁力的作用， 力乘以力臂（转子半径）就是力矩，此力矩作用在转 轴上则变成了转矩，于是就使电动机的转子旋转起来， 这样定子从电源引入的电能 通过旋转磁场传递到转子， 转变成了动能（机械能）， 实现了机电能量的转换。 异步电动机转动演示 2025/4/3 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 13 7.2 三相异步电动机的转动原理 当异步电动机的定子三相绕组通入三相电流时， 在电动机中就产生一个旋转磁场，这旋转磁场切割转 子绕组，在转子导条中产生感应电动势及感应电流， 有电流的转子导体在磁场中必将受到电磁力的作用， 力乘以力臂（转子半径）就是力矩，此力矩作用在转 轴上则变成了转矩，于是就使电动机的转子旋转起来， 这样定子从电源引入的电能 通过旋转磁场传递到转子， 转变成了动能（机械能）， 实现了机电能量的转换
电网 ·A B 2025/4/3 14 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 14

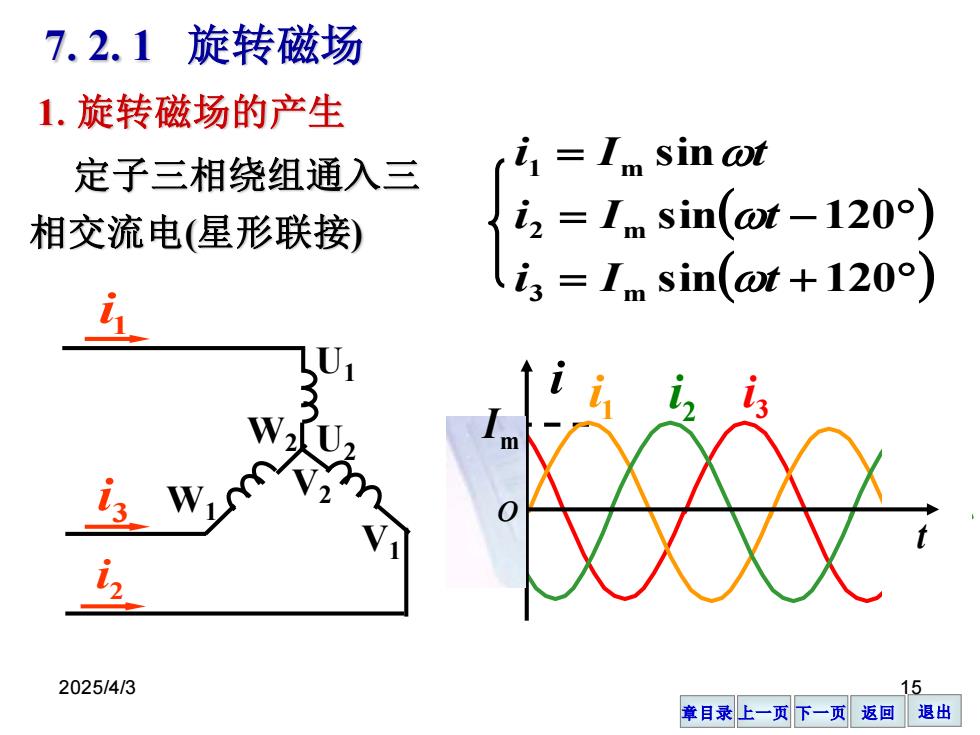

7.2.1旋转磁场 1.旋转磁场的产生 定子三相绕组通入三 i=I sin ot 相交流电（星形联接） iz=Im sin(@t-120) is=Im sin(@t+120) 2025/4/3 15 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 15 7. 2. 1 旋转磁场 ( ) = ( + ) = − = sin 120 sin 120 sin 3 m 2 m 1 m i I t i I t i I t 定子三相绕组通入三 相交流电(星形联接) 2 i U1 U2 V1 W V2 1 W2 1 i 3 i 1.旋转磁场的产生 3 i 1 i 2 i i t m I o
