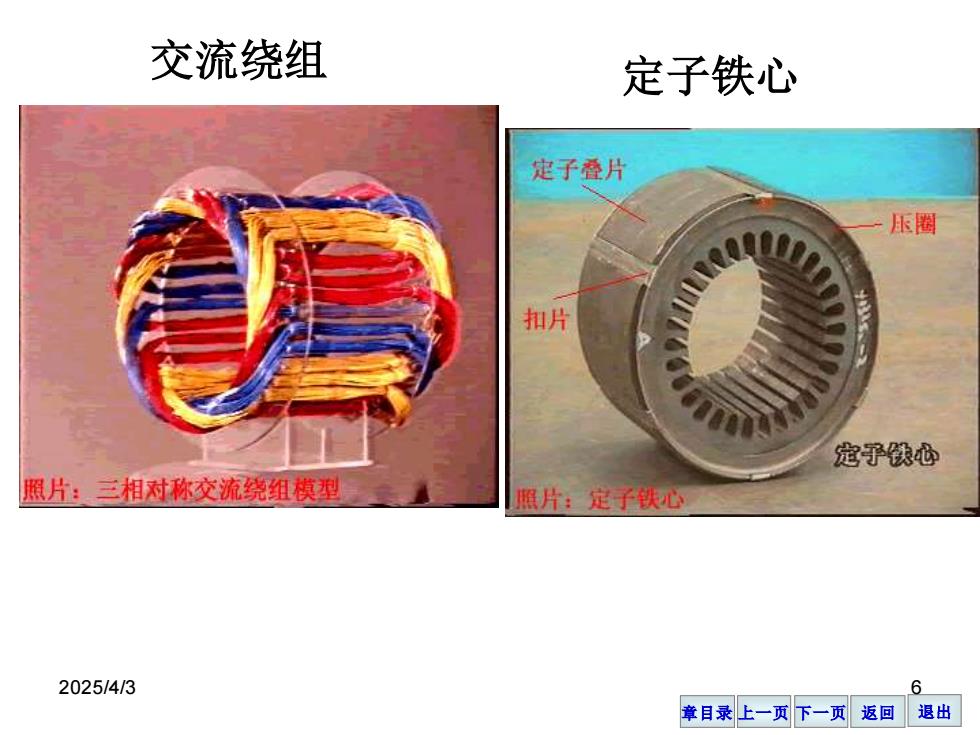

交流绕组 定子铁心 定子叠用 一压圈 扣片 定子铁心 照片：三相对称交流绕组模型 照片：定子铁心 2025/4/3 6 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 6 交流绕组 定子铁心

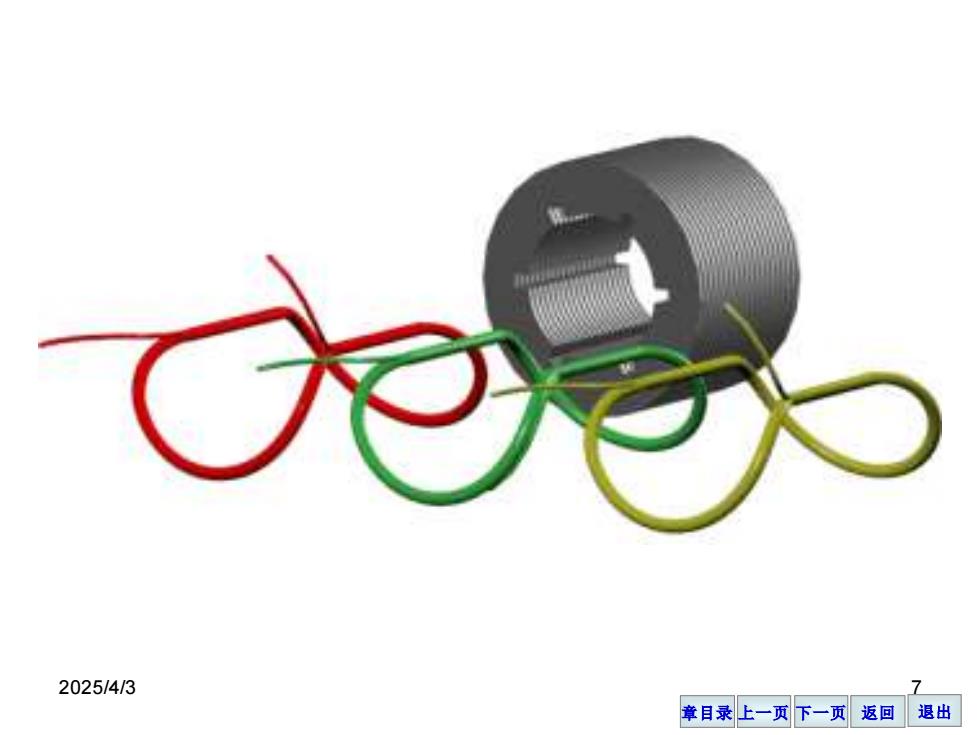

2025/4/3 7 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 7

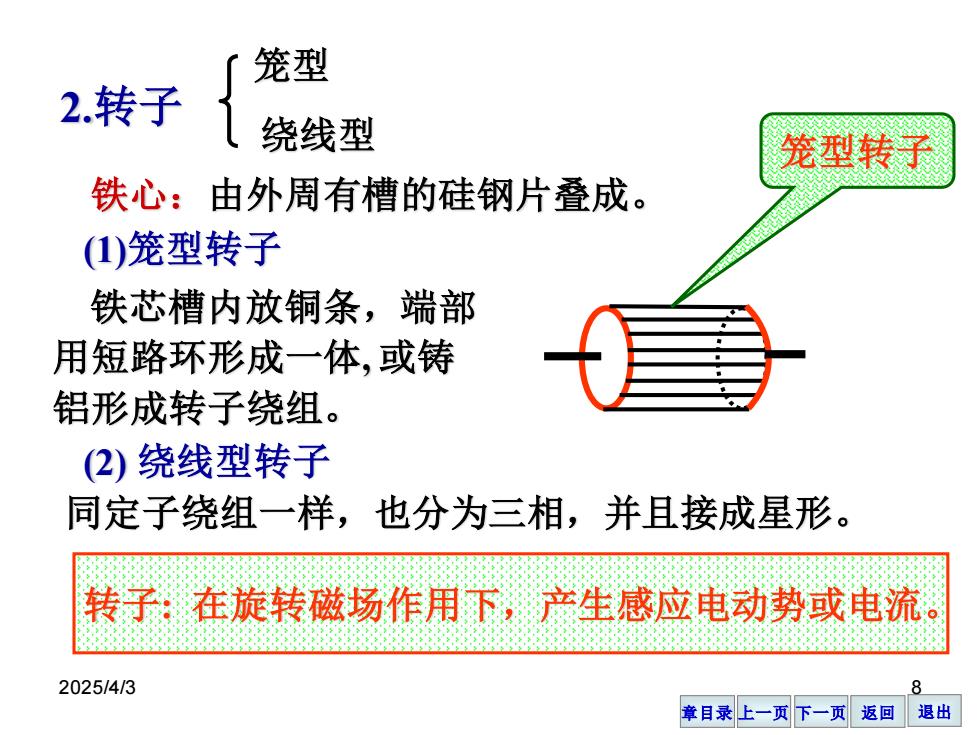

笼型 2.转子 绕线型 笼型转子 铁心：由外周有槽的硅钢片叠成。 (1)笼型转子 铁芯槽内放铜条，端部 用短路环形成一体，或铸 铝形成转子绕组。 (2)绕线型转子 同定子绕组一样，也分为三相，并且接成星形。 转子：在旋转磁场作用下，产生感应电动势或电流 2025/4/3 8 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 8 转子: 在旋转磁场作用下，产生感应电动势或电流。 2.转子 笼型转子 铁心：由外周有槽的硅钢片叠成。 (1)笼型转子 铁芯槽内放铜条，端部 用短路环形成一体, 或铸 铝形成转子绕组。 (2) 绕线型转子 同定子绕组一样，也分为三相，并且接成星形。 笼型 绕线型

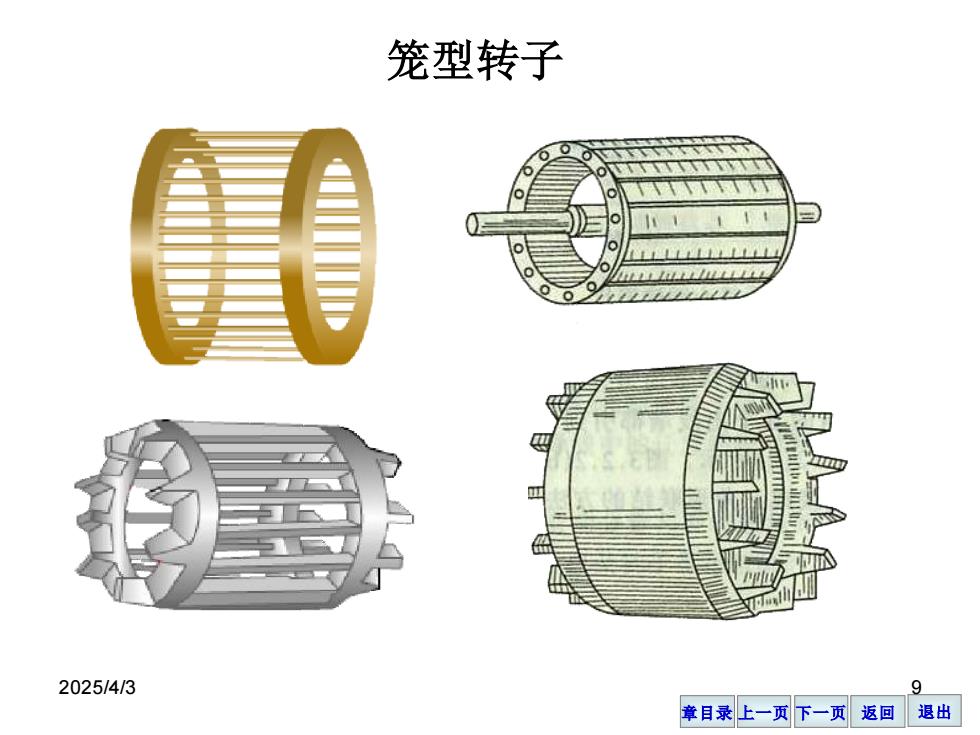

笼型转子 222 农 2025/4/3 9 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 9 笼型转子

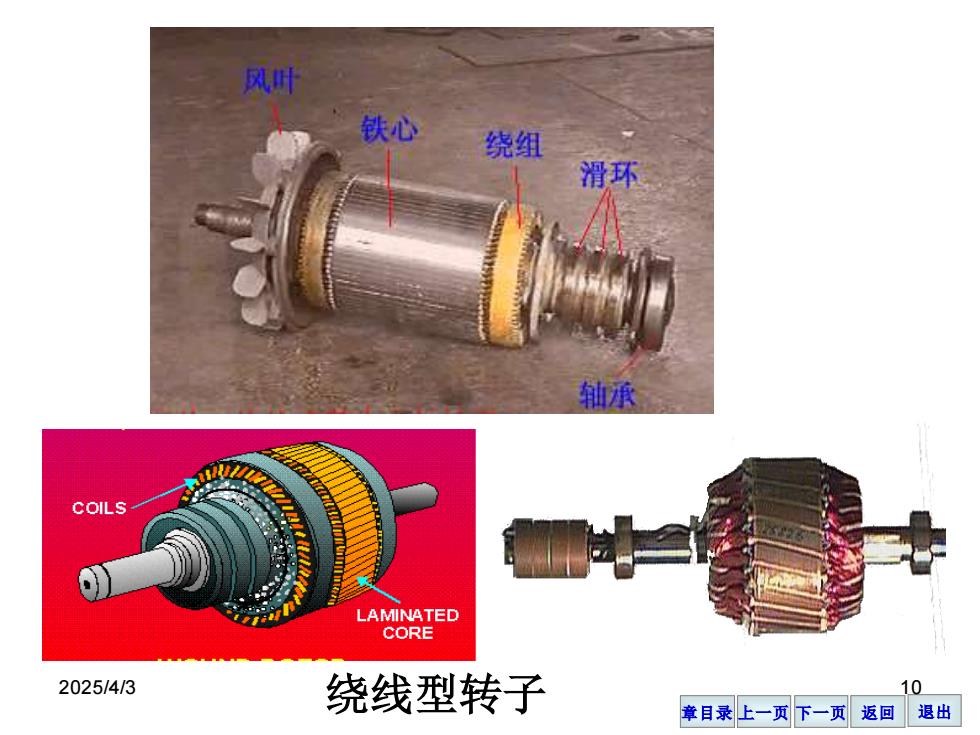

风， 铁心 绕组 滑环 轴承 COILS LAMINATED CORE 2025/4/3 绕线型转子 10 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 绕线型转子 10
