Figure 6.7 Example 6.2 Guard band of 10 kHz 100 kHz 100 kHz 100 kHz 100 kHz I 100 kHz 540 kHz 6.11
6.11 Figure 6.7 Example 6.2

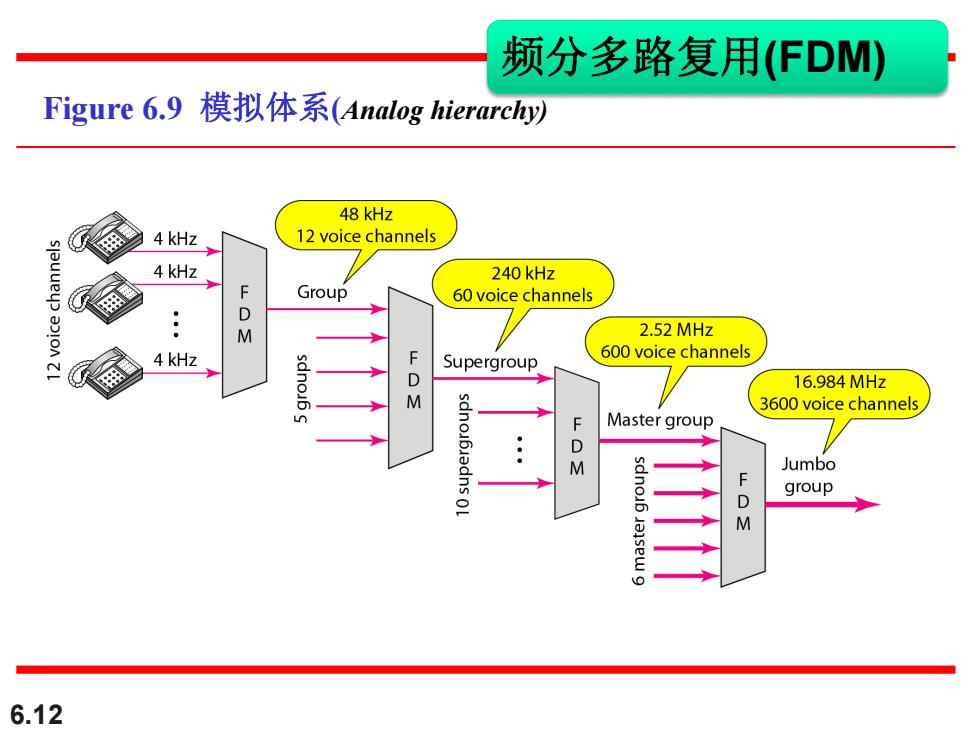

频分多路复用(FDM) Figure6.9模拟体系(Analog hierarchy) 48 kHz 4kHz 12 voice channels 4 kHz 240 kHz F Group 60 voice channels D M 2.52 MHz 4 kHz F 600 voice channels sdnob Supergroup D 16.984MHz M 3600 voice channels sdno6adns 0L F Master group D M Jumbo group M 6.12
6.12 Figure 6.9 模拟体系(Analog hierarchy) 频分多路复用(FDM)

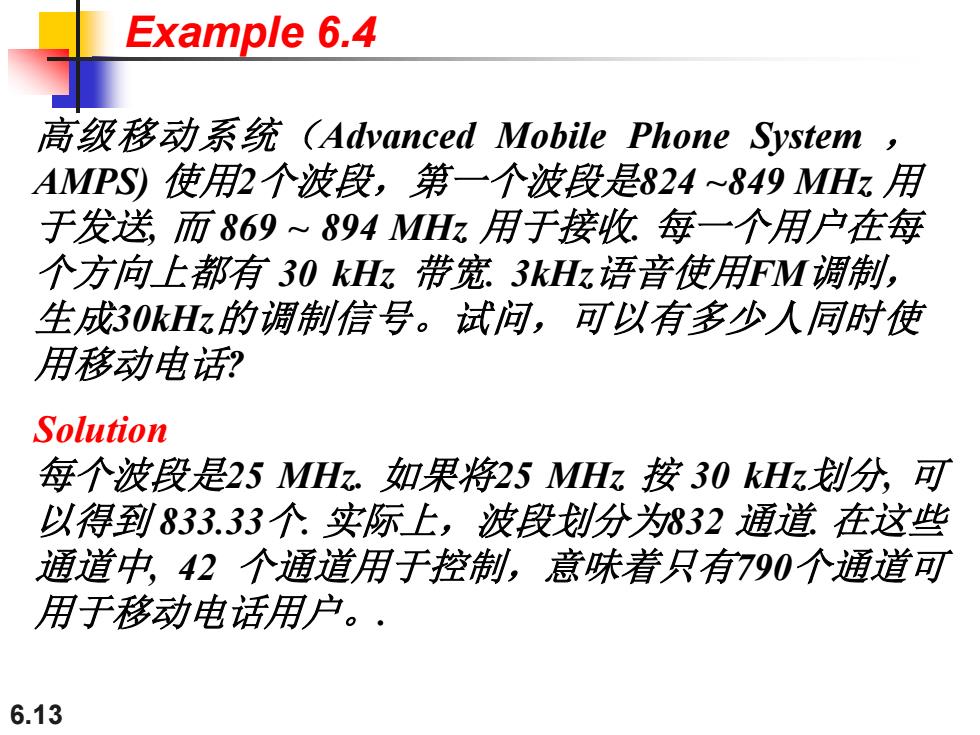

Example 6.4 高级移动系统(Advanced Mobile Phone System AMPS使用2个波段，第一个波段是824~849MHz用 于发送而869~894MHz用于接收每一个用户在每 个方向上都有30kHz带宽3Hz语音使用FM调制， 生成30kHz的调制信号。试问，可以有多少人同时使 用移动电话？ Solution 每个波段是25MHz.如果将25MHz按30kHz划分，可 以得到833.33个实际上，波段划分为832通道在这些 通道中，42个通道用于控制，意味着只有790个通道可 用于移动电话用户。. 6.13
6.13 高级移动系统（Advanced Mobile Phone System ， AMPS) 使用2个波段，第一个波段是824 ~849 MHz 用 于发送, 而 869 ~ 894 MHz 用于接收. 每一个用户在每 个方向上都有 30 kHz 带宽. 3kHz语音使用FM调制， 生成30kHz的调制信号。试问，可以有多少人同时使 用移动电话? Solution 每个波段是25 MHz. 如果将25 MHz 按 30 kHz划分, 可 以得到 833.33个. 实际上，波段划分为832 通道. 在这些 通道中, 42 个通道用于控制，意味着只有790个通道可 用于移动电话用户。. Example 6.4

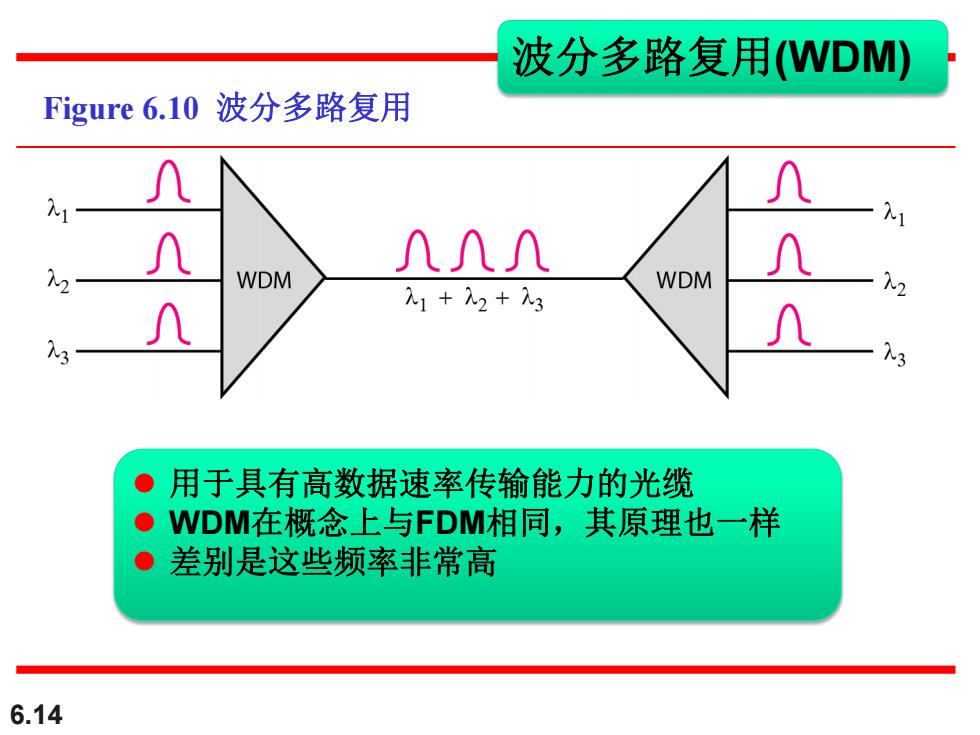

波分多路复用WDM) Figure6.10波分多路复用 A八八 2 WDM WDM 入1+2+3 2 3 用于具有高数据速率传输能力的光缆 WDM在概念上与FDM相同，其原理也一样 ● 差别是这些频率非常高 6.14
6.14 Figure 6.10 波分多路复用 波分多路复用(WDM) 用于具有高数据速率传输能力的光缆 WDM在概念上与FDM相同，其原理也一样 差别是这些频率非常高
