频分多路复用(FDM) Figure6.3频分多路复用 D Channel 1 Input M Output lines Channel 2 X U lines Channel 3 + 6.6
6.6 Figure 6.3 频分多路复用 频分多路复用(FDM)
Note FDM是用来组合模拟信号的模拟多路复用 技术 6.7
6.7 FDM 是用来组合模拟信号的模拟多路复用 技术. Note
Figure6.4FDM过程 Modulator A Carrierf Modulator AAA- Carrier f2 Modulator AMAAAAAAAAAA Baseband NYNN analog signals Carrier f3 6.8
6.8 Figure 6.4 FDM 过程

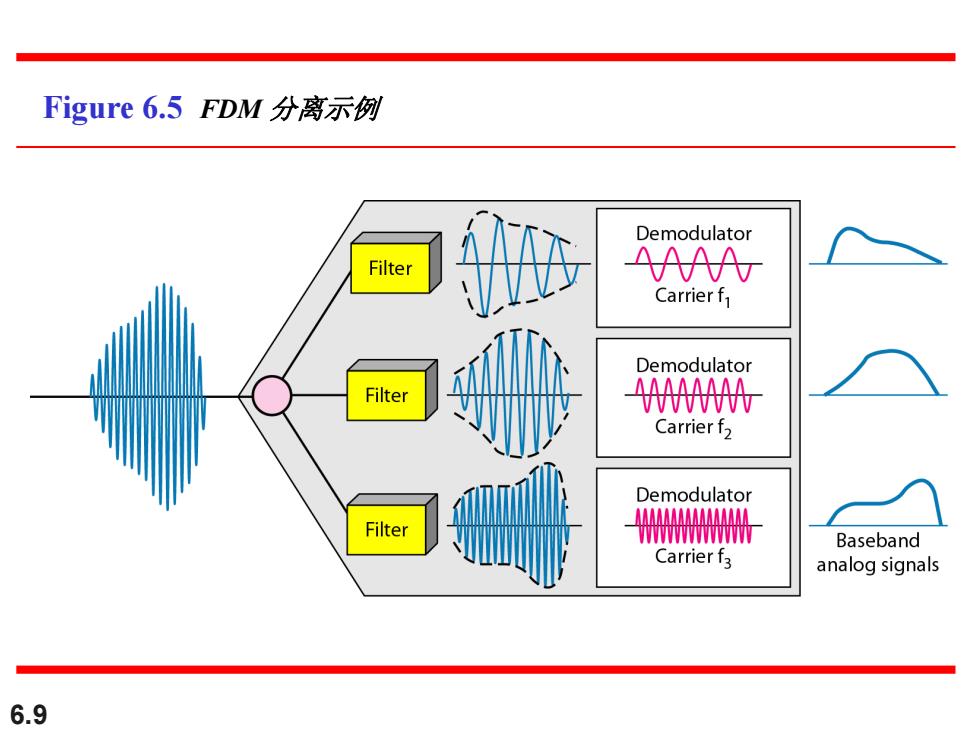

Figure6.5FDM分离示例 Demodulator Filter A Carrier f Demodulator Filter AAAAAAAA VVVVVVVV Carrier f2 Demodulator AAAAAAAAAAAAAANA Filter WWWWWWWWWWWwWWWW Baseband Carrier f3 analog signals 6.9
6.9 Figure 6.5 FDM 分离示例
Example 6.2 有3个通道，每个通道的带宽是100-kHz全部进行多 路复用。如果通道之间需要10kHz的防护频带以防止 干扰，则链路的最小带宽是多少？ Solution 对于5个通道，至少需要4个防护颁带。这意味着至 少需要带宽 5X100+4X10=540kHz, 如图6.7所示 6.10
6.10 有5个通道，每个通道的带宽是100-kHz 全部进行多 路复用。如果通道之间需要10 kHz的防护频带以防止 干扰，则链路的最小带宽是多少 ? Solution 对于5个通道，至少需要4个防护频带。这意味着至 少需要带宽 5 × 100 + 4 × 10 = 540 kHz, 如图6.7所示. Example 6.2
