、梳术 16.2.2用图解法确定静态值 用作图的方法确定静态值 优点： R 能直观地分析和了解静 态值的变化对放大电路 的影响。 UCE 步骤： UBE 1.用估算法确定IB 2.由输出特性确定Ic和Ucc ∫UcE=Ucc-IcRc 直流负载线方程 1lc=f(Uc1=常数 章目录返回上一页下一页

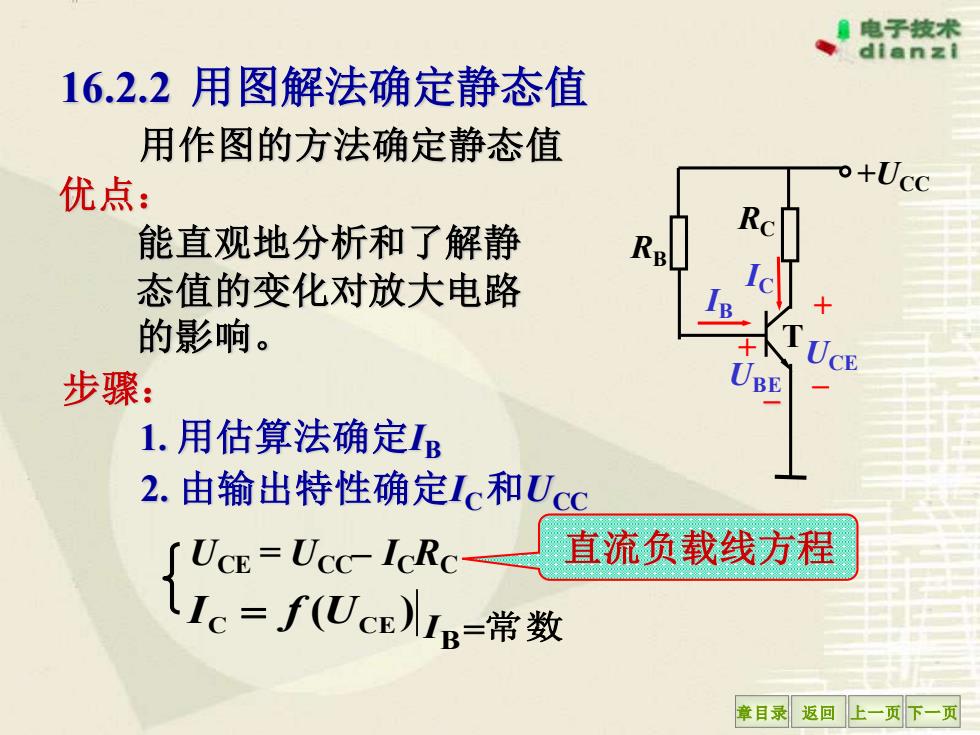

章目录 返回 上一页 下一页 16.2.2 用图解法确定静态值 用作图的方法确定静态值 步骤： 1. 用估算法确定IB 优点： 能直观地分析和了解静 态值的变化对放大电路 的影响。 2. 由输出特性确定IC和UCC I C = f (UCE) I B =常 数 UCE = UCC– ICRC +UCC RB RC T + + – UBE UCE – IC IB 直流负载线方程
、术 16.2.2用图解法确定静态值 UCE =UcC-IcRc =f(UcE=常数 Ic/mA 由Ip确定的那 条输出特性与 直流负载线 直流负载线的 R 交点就是Q点 UCC-UBE Rg tana = CEQ Ucc UCE NV 直流负载线斜率 章目录返回上一页下一页

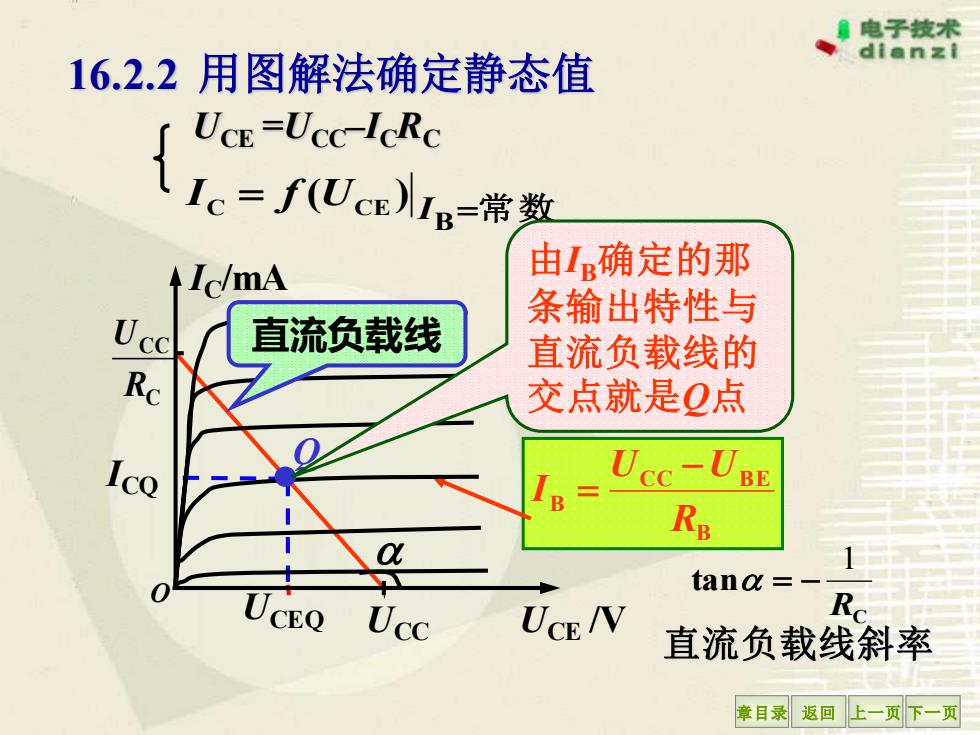

章目录 返回 上一页 下一页 16.2.2 用图解法确定静态值 B CC B E B R U U I − = C tan R 1 = − 直流负载线斜率 ICQ UCEQ C CC R U UCC I C = f (UCE) I B =常 数 UCE =UCC–ICRC UCE /V IC/mA 直流负载线 Q 由IB确定的那 条输出特性与 直流负载线的 交点就是Q点 O
电子技术 16.3放大电路的动态分析 dianzi 动态：放大电路有信号输入（≠0)时的工作状态。 动态分析： 计算电压放大倍数A、输入电阻、输出电阻。 等。 分析对象： 各极电压和电流的交流分量。 分析方法： 微变等效电路法，图解法。 所用电路： 放大电路的交流通路。 目的： 找出A、r。与电路参数的关系，为设计 打基础。 章目录返回上一页下一页

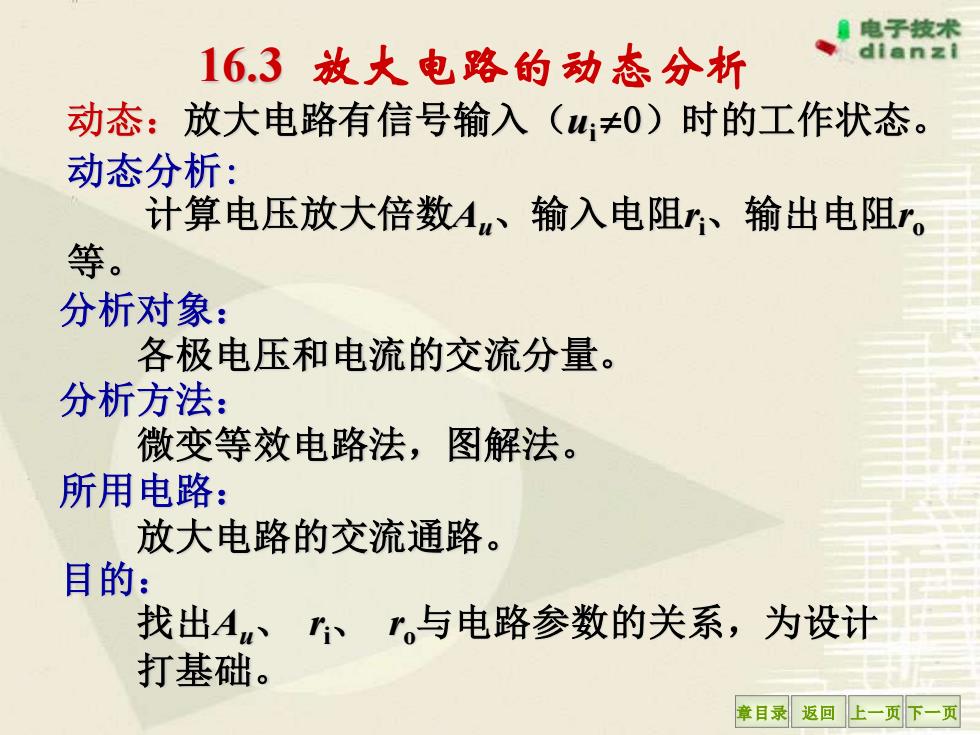

章目录 返回 上一页 下一页 16.3 放大电路的动态分析 动态：放大电路有信号输入（ui0）时的工作状态。 分析方法： 微变等效电路法，图解法。 所用电路： 放大电路的交流通路。 动态分析: 计算电压放大倍数Au、输入电阻ri、输出电阻ro 等。 分析对象： 各极电压和电流的交流分量。 目的： 找出Au、 ri、 ro与电路参数的关系，为设计 打基础
电子技术 16.3.1微变等效电路法 微变等效电路： 把非线性元件晶体管所组成的放大电路等效为一 个线性电路。即把非线性的晶体管线性化，等效为 一个线性元件。 线性化的条件： 晶体管在小信号（微变量)情况下工作。因此， 在静态工作点附近小范围内的特性曲线可用直线近 似代替。 微变等效电路法： 利用放大电路的微变等效电路分析计算放大电路 电压放大倍数A、输入电阻r、输出电阻等。 章目录返回上一页下一页
章目录 返回 上一页 下一页 16.3.1 微变等效电路法 微变等效电路： 把非线性元件晶体管所组成的放大电路等效为一 个线性电路。即把非线性的晶体管线性化，等效为 一个线性元件。 线性化的条件： 晶体管在小信号（微变量）情况下工作。因此， 在静态工作点附近小范围内的特性曲线可用直线近 似代替。 微变等效电路法： 利用放大电路的微变等效电路分析计算放大电路 电压放大倍数Au、输入电阻ri、输出电阻ro等
16.3.1微变等效电路法 、梳术 1.晶体管的微变等效电路 晶体管的微变等效电路可从晶体管特性曲线求出。 ()输入回路 当信号很小时，在静态工作点 附近的输入特性在小范围内可近 似线性化。 晶体管的 △UBE 输入电阻 be= UCE UBE 晶体管的输入回路(B、E之间) UBE 可用be等效代替，即由re来确 输入特性 定ube和，之间的关系。 对于小功率三极管 re≈200(2)+(1+f) 26(mV)e一般为几百欧到几千欧。 Ig(mA) 章目录返回上一页下一页

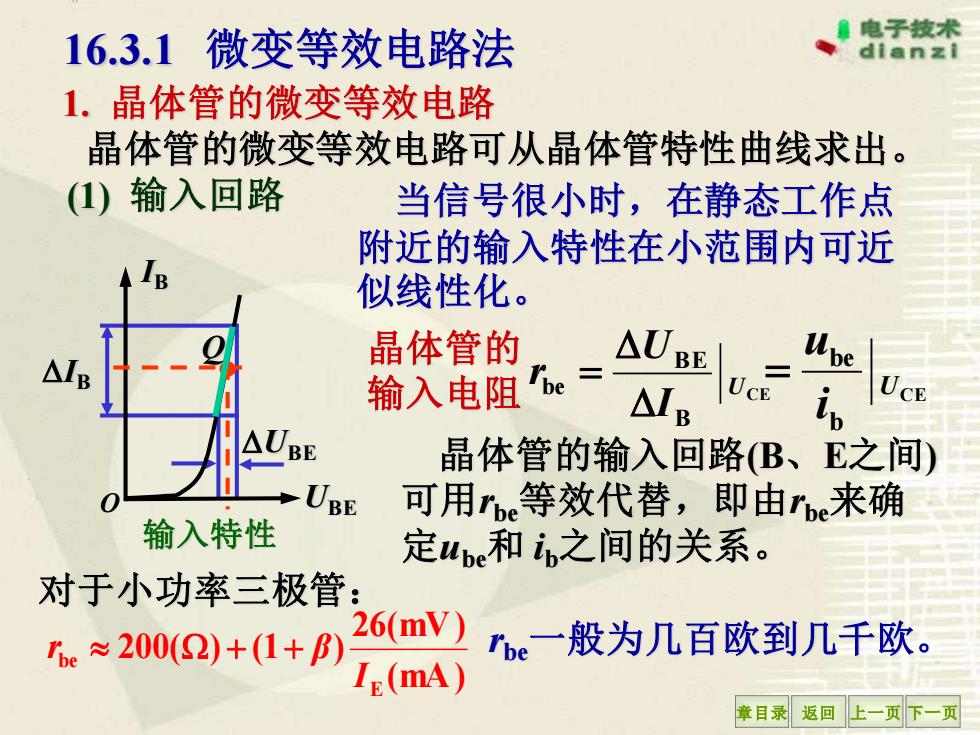

章目录 返回 上一页 下一页 晶体管的微变等效电路可从晶体管特性曲线求出。 当信号很小时，在静态工作点 附近的输入特性在小范围内可近 似线性化。 1. 晶体管的微变等效电路 UBE IB 对于小功率三极管： (mA) 26(mV) 200( ) (1 ) E be I r + + β rbe一般为几百欧到几千欧。 CE B B E be U I U r = 16.3.1 微变等效电路法 (1) 输入回路 Q CE b be U i u = 输入特性 晶体管的 输入电阻 晶体管的输入回路(B、E之间) 可用rbe等效代替，即由rbe来确 定ube和 ib之间的关系。 IB O UBE
